Делители мощности KADAMM (КАДАММ) серии ДМС-Р: делят сигнал между выходами с равными амплитудой и фазой и складывают его обратно.
О серии

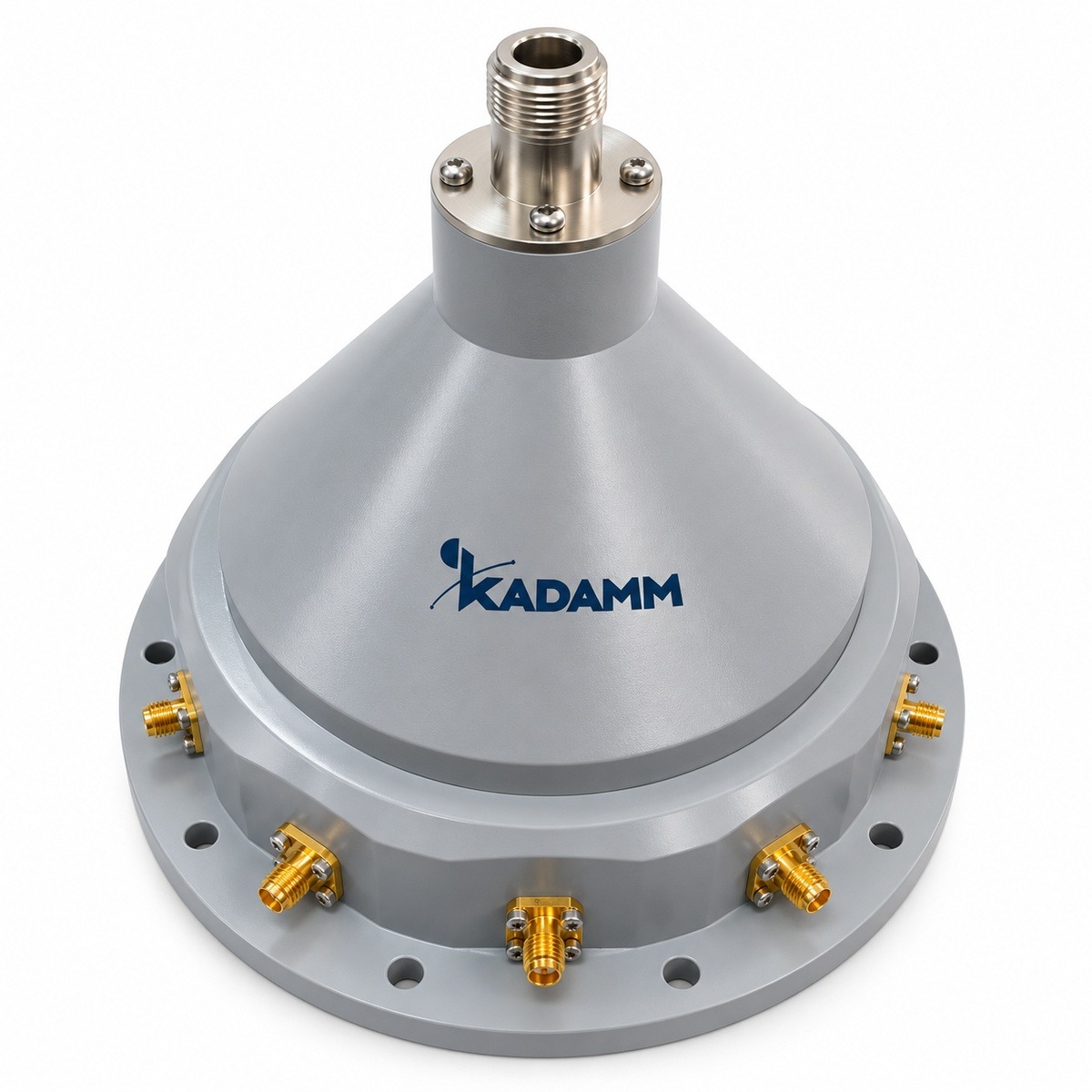

KADAMM ДМС-Р — делители мощности производства KADAMM (КАДАММ).
В серии 5 исполнений, общий охват частот — 800 МГц – 18 ГГц. Подключение — 5339K, N, SMA.
Внутри серии ДМС-Р меняются частоты, потери, КСВН, соединители, выходов, разбаланс — по ним и выбирают исполнение.
Делитель мощности раздаёт сигнал поровну между выходами, а в обратную сторону складывает сигналы нескольких источников. Деление само по себе — не потери: на два выхода каждый получает половину мощности (3 дБ), на четыре — четверть (6 дБ), на восемь — восьмую часть (9 дБ). Сверх этого делитель вносит своё небольшое ослабление.
Развязка между выходами показывает, насколько нагрузки на разных выходах не влияют друг на друга, а разбаланс по амплитуде и фазе — насколько одинаковы выходы; это важно при сложении мощности и в антенных решётках.
Разброс по исполнениям ДМС-Р: вносимое ослабление — 6,2–10,5 дБ; КСВН — 1,15–1,4 (при КСВН 1,4 отражается около 3 % мощности). Значения для конкретного артикула — в таблице исполнений.
SMA — самый распространённый малогабаритный соединитель СВЧ; прецизионные исполнения работают до 18–26,5 ГГц.
Принцип работы
Делитель мощности KADAMM ДМС-Р делит входной сигнал между выходами поровну по амплитуде и в одной фазе; в обратную сторону тот же узел работает как сумматор. Развязка между выходами показывает, насколько сигнал одного плеча проникает в другое, а разбаланс — насколько выходы отличаются по амплитуде и фазе.
Разбаланс важен там, где сигналы потом складываются: в антенных решётках и при сложении мощности усилителей.
Конструкция и материалы
Изделие KADAMM ДМС-Р собрано в металлическом корпусе с коаксиальными соединителями на входе и выходе.
Ключевые особенности
5 исполнений, 5 рабочих полос.
Меньше всего потерь — у KADAMM ДМС-4-1400/2000-5339(р)-Р, KADAMM ДМС-4-800/900-5339(р)-Р и ещё 1 исполнение.
Лучшее согласование в серии — у KADAMM ДМС-4-800/900-5339(р)-Р.
5339K — у 3 исполнений; N (розетка) — у 1 исполнения; SMA (розетка) — у 1 исполнения.
Технические характеристики серии
Сводка по всем исполнениям KADAMM ДМС-Р: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Частоты | 800 МГц – 18 ГГц |
| Потери, дБ | от 6,2 до 10,5 |
| КСВН | от 1,15 до 1,4 |
| Соединитель | N (розетка); SMA (розетка); 5339K |
| Выходов | 1: 10; 1: 4 |
| Разбаланс, ±дБ | ±0,1; ±0,3; ±0,2 |
| Импульсная мощность | 500 кВт |
Как читать характеристики
Таблица исполнений
Все 5 исполнений серии ДМС-Р с артикулами для заявки.
В таблице указаны пределы: потери, КСВН — не больше указанного.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул | Частоты, ГГц | Потери, дБ | КСВН | Соединитель | Выходов | Разбаланс, ±дБ | Импульсная мощность |
|---|---|---|---|---|---|---|---|
| KADAMM ДМС-10-1300-N(р)-Р | 1,3 | 10,5 | 1,2 | N (розетка) | 1: 10 | ±0,1 | — |
| KADAMM ДМС-4-12000/18000-SMA(р)-Р | 12-18 | 6,5 | 1,4 | SMA (розетка) | 1: 4 | ±0,3 | — |
| KADAMM ДМС-4-1400/2000-5339(р)-Р | 1,4-2 | 6,2 | 1,2 | 5339K | 1: 4 | ±0,2 | 500 кВт |
| KADAMM ДМС-4-800/900-5339(р)-Р | 0,8-0,9 | 6,2 | 1,15 | 5339K | 1: 4 | ±0,2 | 500 кВт |
| KADAMM ДМС-4-900/1400-5339(р)-Р | 0,9-1,4 | 6,2 | 1,2 | 5339K | 1: 4 | ±0,2 | 500 кВт |
Как выбрать исполнение
Полосы исполнений серии KADAMM ДМС-Р по таблице; справа — сколько исполнений с такой полосой.
Расчётный пример
Задача. Пример на цифрах исполнения KADAMM ДМС-4-1400/2000-5339(р)-Р: что происходит с сигналом 10 Вт на входе.
Применение
Делители применяют для разводки сигнала на несколько приёмников или антенн, сложения мощности усилителей, в антенных решётках и измерительных стендах.
Сколько исполнений ДМС-Р работает на каждом участке диапазона (широкополосное учтено на всех участках, которые перекрывает):
Сценарии по отраслям
Монтаж и подключение
Документация и поставка
В поставку каждого исполнения KADAMM ДМС-Р входят:
Техническое описание серии ДМС-Р — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение ДМС-Р или соседней серии.
Термины и стандарты
- КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).
- Вносимые потери — ослабление полезного сигнала при прохождении через изделие, в децибелах.
- Допустимая мощность — наибольшая мощность непрерывного сигнала, которую изделие выдерживает длительно.
- Разбаланс — различие амплитуд и фаз сигналов на выходах.
Обозначения и размеры соответствуют стандартам:
- ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
- ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM ДМС-Р | Сумматоры мощности радиальные | 800 МГц – 18 ГГц | 5 | 5339K, N, SMA |
| KADAMM ДМС-2 | Делители мощности СВЧ на 2 выхода (сумматоры) | до 110 ГГц | 304 | SMA, N, 2,92 мм, 1,85 мм |
| KADAMM ДМС-3 | Делители мощности СВЧ на 3 выхода (сумматоры) | до 50 ГГц | 101 | SMA, N, 2,92 мм, 2,4 мм |
| KADAMM ДМС-4 | Делители мощности СВЧ на 4 выхода (сумматоры) | до 67 ГГц | 243 | SMA, N, 2,92 мм, BNC |
| KADAMM ДМС-5 | Делители мощности СВЧ на 5 выходов (сумматоры) | до 44 ГГц | 15 | SMA, 2,92 мм, 2,4 мм |
Когда брать соседнюю серию: нужно подключение через коаксиальные соединители — KADAMM ДМС-2.
