Делители мощности СВЧ на 4 выхода (сумматоры) KADAMM ДМС-4

Name: Делители мощности СВЧ на 4 выхода (сумматоры) KADAMM ДМС-4
Brand: КАДАММ
SKU: KADAMM ДМС-4

Производитель:КАДАММ

Артикул: KADAMM ДМС-4

Техническое описание серии KADAMM ДМС-4

Каталог KADAMM «СВЧ-компоненты»

Каталог KADAMM «ВЧ-оборудование и антенны»

Каталог KADAMM «Антенны»

Количество

Отправить заявку

KADAMM · Делители мощности

Делители мощности СВЧ на 4 выхода (сумматоры) KADAMM ДМС-4

Делители мощности KADAMM (КАДАММ) серии ДМС-4: делят сигнал между выходами с равными амплитудой и фазой и складывают его обратно.

охват частот серии до 67 ГГцисполнения 243мощность в режиме деления и сложения до 1000 Втразвязка до 25 дБ

▤

Подберём Делители мощности СВЧ на 4 выхода (сумматоры) ДМС-4 под ваш объектПришлите частоты, мощность, тип опоры или план помещения — инженеры KADAMM проверят модель, посчитают уровни сигнала и пришлют КП в течение рабочего дня.

Запросить подбор →

до 67 ГГц

охват частот серии

243

исполнения

до 1000 Вт

мощность в режиме деления и сложения

до 25 дБ

развязка

О серии

KADAMM ДМС-4 — делители мощности производства KADAMM (КАДАММ).

В серии 243 исполнения, общий охват частот — до 67 ГГц. Подключение — SMA, N, 2,92 мм, BNC.

Исполнения ДМС-4 различаются по параметрам: частоты, мощность в режиме деления и сложения, потери, развязка, разбаланс, КСВН.

Артикул исполнения читается по таблице: после обозначения серии ДМС-4 идут нижняя и верхняя границы полосы в мегагерцах, затем допустимая мощность в ваттах; например, KADAMM ДМС-4-0,5/50-1K-N работает в полосе 0,5–50 МГц.

Делитель мощности раздаёт сигнал поровну между выходами, а в обратную сторону складывает сигналы нескольких источников. Деление само по себе — не потери: на два выхода каждый получает половину мощности (3 дБ), на четыре — четверть (6 дБ), на восемь — восьмую часть (9 дБ). Сверх этого делитель вносит своё небольшое ослабление.

Развязка между выходами показывает, насколько нагрузки на разных выходах не влияют друг на друга, а разбаланс по амплитуде и фазе — насколько одинаковы выходы; это важно при сложении мощности и в антенных решётках.

Разброс по исполнениям ДМС-4: вносимое ослабление — 0,3–15,6 дБ; КСВН — 1,18–2,8 (при КСВН 2,8 отражается около 22 % мощности); развязка — 7,5–25 дБ. Значения для конкретного артикула — в таблице исполнений.

SMA — самый распространённый малогабаритный соединитель СВЧ; прецизионные исполнения работают до 18–26,5 ГГц.

Деление на N выходов — 10·lg N дБ; в таблице смотрят ослабление сверх деления, развязку и разбаланс.

Принцип работы

Делитель мощности KADAMM ДМС-4 делит входной сигнал между выходами поровну по амплитуде и в одной фазе; в обратную сторону тот же узел работает как сумматор. Развязка между выходами показывает, насколько сигнал одного плеча проникает в другое, а разбаланс — насколько выходы отличаются по амплитуде и фазе.

Разбаланс важен там, где сигналы потом складываются: в антенных решётках и при сложении мощности усилителей.

Конструкция и материалы

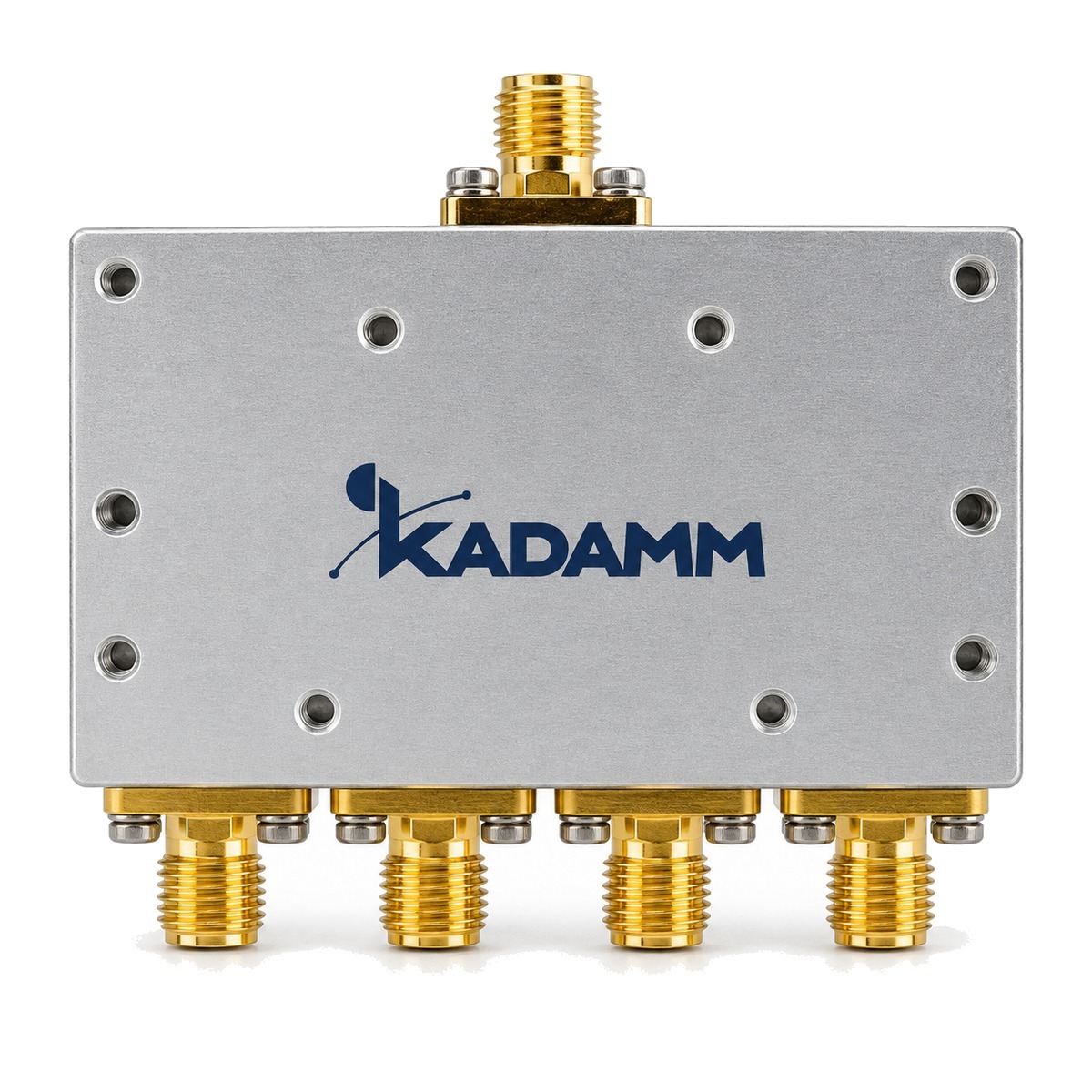

Изделие KADAMM ДМС-4 собрано в металлическом корпусе с коаксиальными соединителями на входе и выходе. Материалы, корпуса и варианты исполнения по строкам сведены в технические характеристики и таблицу исполнений ниже.

Ключевые особенности

✓

До 67 ГГц
243 исполнения, 168 рабочих полос. Самая широкая полоса — 1 МГц – 1 ГГц у KADAMM ДМС-4-1/1000-0,5-SMA.

✓

Потери от 0,3 дБ
Меньше всего потерь — у KADAMM ДМС-4-106/176-100-N.

✓

Развязка до 25 дБ
Лучшая развязка — у KADAMM ДМС-4-1000/2000-30-SMA, KADAMM ДМС-4-118/138 и ещё 6 исполнений.

✓

До 1000 Вт
Наибольшую мощность держат KADAMM ДМС-4-20/200-1000-N.

✓

КСВН от 1,18
Лучшее согласование в серии — у KADAMM ДМС-4-500/8000-30-SMA.

✓

Корпус от 25,4×22,2×16 мм
Самое компактное исполнение — KADAMM ДМС-4-0/1000-2-SMA.

Технические характеристики серии

Сводка по всем исполнениям KADAMM ДМС-4: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.

Параметр	Значения в серии
Частоты	0–67 ГГц
Мощность дел. / сумм., Вт	49 вариантов — по таблице исполнений
Потери, дБ	от 0,3 до 15,6
Развязка, дБ	от 7,5 до 25
Разбаланс, ±дБ / °	43 варианта — по таблице исполнений
КСВН	от 1,18 до 2,8
Соединитель	20 вариантов — по таблице исполнений
Габариты, мм	от 25,4×22,2×16 до 785×780×400
Прямая мощность, Вт, не более	10 — KADAMM ДМС-4-100/2000-10-SMA, KADAMM ДМС-4-5/1000-10-SMA, KADAMM ДМС-4-500/6000-10-SMA; 20 — KADAMM ДМС-4-2000/18000-20-SMA-2; 30 — KADAMM ДМС-4-2000/8000-30-SMA-1, KADAMM ДМС-4-2000/8000-30-SMA-2; 50 — KADAMM ДМС-4-698/2700-50-SMA, KADAMM ДМС-4-800/2500-50-SMA
КСВН входа, не более	1,4 — KADAMM ДМС-4-100/2000-10-SMA, KADAMM ДМС-4-2000/8000-30-SMA-1, KADAMM ДМС-4-5/1000-10-SMA, KADAMM ДМС-4-500/6000-10-SMA; 1,3 — KADAMM ДМС-4-2000/18000-20-SMA-2, KADAMM ДМС-4-698/2700-50-SMA, KADAMM ДМС-4-800/2500-50-SMA; 1,25 — KADAMM ДМС-4-2000/8000-30-SMA-2
КСВН выходов, не более	1,3 — KADAMM ДМС-4-100/2000-10-SMA, KADAMM ДМС-4-2000/8000-30-SMA-1, KADAMM ДМС-4-698/2700-50-SMA, KADAMM ДМС-4-800/2500-50-SMA; 1,35 — KADAMM ДМС-4-2000/18000-20-SMA-2, KADAMM ДМС-4-500/6000-10-SMA; 1,2 — KADAMM ДМС-4-2000/8000-30-SMA-2; 1,25 — KADAMM ДМС-4-5/1000-10-SMA
Обратная мощность, Вт	1 — KADAMM ДМС-4-100/2000-10-SMA, KADAMM ДМС-4-2000/18000-20-SMA-2, KADAMM ДМС-4-5/1000-10-SMA; 3 — KADAMM ДМС-4-2000/8000-30-SMA-1, KADAMM ДМС-4-500/6000-10-SMA; 2 — KADAMM ДМС-4-2000/8000-30-SMA-2, KADAMM ДМС-4-698/2700-50-SMA, KADAMM ДМС-4-800/2500-50-SMA
Рабочая температура, °C	-40–+85 — KADAMM ДМС-4-100/2000-10-SMA, KADAMM ДМС-4-37500/42500-10-1,85, KADAMM ДМС-4-47000/52500-10-1,85, KADAMM ДМС-4-5/1000-10-SMA, KADAMM ДМС-4-698/2700-50-SMA, KADAMM ДМС-4-800/2500-50-SMA; -55–+85 — KADAMM ДМС-4-2000/18000-20-SMA-2, KADAMM ДМС-4-2000/8000-30-SMA-1, KADAMM ДМС-4-2000/8000-30-SMA-2, KADAMM ДМС-4-500/6000-10-SMA; -32–+85 — KADAMM ДМС-4-500/11000-20-SMA, KADAMM ДМС-4-500/18000-20-SMA, KADAMM ДМС-4-500/26500-20-SMA-2, KADAMM ДМС-4-6000/26500-20-SMA
Вносимые потери (без учёта деления), дБ, не более	1,8 — KADAMM ДМС-4-1000/18000-20-SMA-2; 3 — KADAMM ДМС-4-1000/18000-20-SMA-3, KADAMM ДМС-4-500/8000-30-SMA; 3,3 — KADAMM ДМС-4-1000/26500-20-SMA-2; 2,0 — KADAMM ДМС-4-1000/26500-20-SMA-3; 1,6 — KADAMM ДМС-4-18000/40000-20; 2,6 — KADAMM ДМС-4-18000/50000-20-2,4-2, KADAMM ДМС-4-6000/50000-20-2,4-2; 0,7 — KADAMM ДМС-4-20/200-1000-N, KADAMM ДМС-4-2000/18000-20-SMA-2-2; 1,7 — KADAMM ДМС-4-2000/18000-20-SMA-1; 2,3 — KADAMM ДМС-4-2000/20000-20-SMA; 1 — KADAMM ДМС-4-2000/6000-20-SMA, KADAMM ДМС-4-7000/8500-30-N; 2,4 — KADAMM ДМС-4-37500/42500-10-1,85, KADAMM ДМС-4-47000/52500-10-1,85; 4 — KADAMM ДМС-4-500/11000-20-SMA, KADAMM ДМС-4-500/11000-20-SMA-1, KADAMM ДМС-4-500/18000-20-SMA, KADAMM ДМС-4-500/18000-20-SMA-1, KADAMM ДМС-4-500/18000-30; 5,2 — KADAMM ДМС-4-500/26500-20-SMA-2; 2 — KADAMM ДМС-4-500/6000-20-SMA; 1,2 — KADAMM ДМС-4-6000/18000-30; 1,9 — KADAMM ДМС-4-6000/26500-20-SMA, KADAMM ДМС-4-6000/26500-20-SMA-1

Исполнения под заказ. Параметры, которых нет в таблицах, другие разъёмы, длины выводов и комплектацию уточните у инженеров KADAMM: пришлите частоты, мощность и условия установки — подберём исполнение и подготовим спецификацию.

Как читать характеристики

ПолосаПараметры таблицы гарантированы только внутри полосы исполнения, у её краёв они обычно хуже, чем в середине. Поэтому полосу берут с запасом по обоим краям. Самая узкая полоса в серии ДМС-4 — 245–255 МГц, самая широкая — 1 МГц – 1 ГГц.

Вносимые потериПри 0,3 дБ до выхода доходит 93,3 % мощности, при 15,6 дБ — 2,8 %. Остальное уходит в тепло внутри изделия и в отражение.

Развязка7,5 дБ ослабляют обратную волну в 5,6 раза по мощности, 25 дБ — в 320 раз. Каждые 10 дБ — ещё вдесятеро меньше.

КСВНПри КСВН 1,18 отражается 0,68 % падающей мощности, при КСВН 2,8 — 22,4 %.

МощностьВ столбце «Мощность дел. / сумм., Вт» — непрерывная мощность, которую исполнение выдерживает длительно: от 0,1 до 1000 Вт. Для импульсного режима допустимый уровень уточняют отдельно.

РазбалансНасколько выходы отличаются по амплитуде и фазе. Он важен, когда сигналы потом складываются — в антенных решётках и при сложении мощности.

Таблица исполнений

Все 243 исполнения серии ДМС-4 с артикулами для заявки.

В таблице указаны пределы: потери, разбаланс, КСВН — не больше указанного; развязка — не меньше указанного.

Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.

Исполнения серии

Артикул	Частоты, ГГц	Мощность дел. / сумм., Вт	Потери, дБ	Развязка, дБ	Разбаланс, ±дБ / °	КСВН	Соединитель	Габариты, мм
KADAMM ДМС-4-0,5/50-1K-N	0,0005–0,05	1K/-	0,35	20	—	1,3	N	168×204×74
KADAMM ДМС-4-0/1000-2-SMA	0–1	2/-	12,8	11,8	0,5/8	1,2	SMA	25,4×22,2×16
KADAMM ДМС-4-0/10000-0,1-SMA	0–10	0,1/-	12±2	-	—	1,5	SMA	54×32×12
KADAMM ДМС-4-0/10000-0,5-SMA	0–10	0,5/-	12±2,0	-	1/-	1,5	SMA	54×32×12
KADAMM ДМС-4-0/18000-0,5-SMA	0–18	0,5/-	12±2,8	-	—	1,8	SMA	31,95×31,75×19,05
KADAMM ДМС-4-0/18000-1-N	0–18	1/-	15	—	1/8	1,5	N (розетка)	—
KADAMM ДМС-4-0/18000-1-SMA	0–18	1/-	15	—	0,3/4	1,8	SMA (розетка)	—
KADAMM ДМС-4-0/26500-1-SMA	0–26,5	1/-	15,6	9	0,8/-	2,6	SMA	34×55×10
KADAMM ДМС-4-0/3000-2-SMA	0–3	2/-	13	12	0,6/10	1,3	SMA	25,4×22,2×16
KADAMM ДМС-4-0/4000-2-SMA	0–4	2/-	13,5	11	0,7/15	1,4	SMA	25,4×22,2×16
KADAMM ДМС-4-0/40000-1-2,92	0–40	1/-	15,6	8	0,8/-	2,6	2,92 мм	33,8×50,5×10
KADAMM ДМС-4-0/6000-2-N	0–6	2/-	13	12	0,8/12	1,5	N	44×38,1×20
KADAMM ДМС-4-0/6000-2-SMA	0–6	2/-	12±1,0	12	0,8/12	1,4	SMA	25,4×22,2×16
KADAMM ДМС-4-0/8000-2-SMA	0–8	2/-	12±1,5	12	0,8/-	1,5	SMA	25,4×22,2×16
KADAMM ДМС-4-1/1000-0,5-SMA	0,001–1	0,5/-	2,0	15	0,8/12	1,7	SMA	—
KADAMM ДМС-4-10/100-0,5-BNC	0,01–0,1	0,5/0,375	1,5	18	0,6/4	1,3	BNC	108×40×22
KADAMM ДМС-4-10/100-0,5-SMA	0,01–0,1	0,5/0,375	1,2	18	0,4/4	1,4	SMA	108×40×12
KADAMM ДМС-4-10/1800-2-SMA	0,01–1,8	2/-	4,0	18	0,4//	2,8	SMA	—
KADAMM ДМС-4-10/500-100-SMA	0,01–0,5	100/-	0,7	12	0,2/5	1,6	SMA	100×78×30
KADAMM ДМС-4-10/500-20-SMA	0,01–0,5	20/-	1,2	20	0,4/4	1,4	SMA	56×35×12,7
KADAMM ДМС-4-100/1000-30-SMA	0,1–1	30/2	1,8	18	0,3/4	1,25	SMA	120×118×10
KADAMM ДМС-4-100/2000-10-SMA	0,1–2	—	1	18	—	—	SMA	120×160×12
KADAMM ДМС-4-100/2000-30-SMA	0,1–2	30/2	3,4	20	0,3/4	1,3	SMA	156×118×10
KADAMM ДМС-4-100/3000-30-SMA	0,1–3	30/2	5,6	18	0,3/4	1,3	SMA	226×90×12
KADAMM ДМС-4-100/400-30-SMA	0,1–0,4	30/2	1	20	0,3/3	1,25	SMA	120×128×10
KADAMM ДМС-4-100/500-300-N-2,92-1,0	0,1–0,5	300/100	0,8	20	0,2/3	1,25	N	270×224×24
KADAMM ДМС-4-100/500-300-N-20	0,1–0,5	300/20	0,8	20	0,2/3	1,25	N	270×224×22
KADAMM ДМС-4-100/500-50-N	0,1–0,5	50/3	1	20	0,2/3	1,25	N	252×126×22
KADAMM ДМС-4-100/500-50-SMA	0,1–0,5	50/3	0,8	20	0,2/3	1,25	SMA	252×126×14
KADAMM ДМС-4-100/500-500-7/16	0,1–0,5	500/100	0,6	20	0,2/2	1,3	7/16DIN	284×228×35
KADAMM ДМС-4-100/520-2K-7/16-N	0,1–0,52	2K/2K	0,6	15	0,3/5	1,35	7/16DIN&N	150×120×45
KADAMM ДМС-4-1000/18000-20-SMA	1–18	20/1	3	16	0,5/6	1,55	SMA	99×71×10
KADAMM ДМС-4-1000/18000-20-SMA-2	1–18	20/-	—	18	0,4/5	1,5	SMA (розетка)	—
KADAMM ДМС-4-1000/18000-20-SMA-3	1–18	20/-	—	18	—	1,4	SMA (розетка)	—
KADAMM ДМС-4-1000/2000-30-N	1–2	30/2	0,8	20	0,3/3	1,3	N	97×44×20
KADAMM ДМС-4-1000/2000-30-SMA	1–2	30/2	0,6	25	0,3/3	1,3	SMA	64×52×12
KADAMM ДМС-4-1000/2500-100-N	1–2,5	100/10	0,6	18	0,3/4	1,35	N	118×110×22
KADAMM ДМС-4-1000/2500-100-N-SMA	1–2,5	100/10	0,6	18	0,3/4	1,35	N&SMA	118×110×22
KADAMM ДМС-4-1000/26500-20-SMA	1–26,5	20/1	3	16	0,5/6	1,5	SMA	110,5×74×10
KADAMM ДМС-4-1000/26500-20-SMA-2	1–26,5	20/-	—	18	0,5/5	1,6	SMA (розетка)	—
KADAMM ДМС-4-1000/26500-20-SMA-3	1–26,5	20/уточняйте у менеджера	—	7,5 (1–1,6 ГГц); 15 (1,6–26,5 ГГц)	0,5/6	1,8 (вход), 1,6 (выходы)	SMA (розетка)	уточняйте у менеджера
KADAMM ДМС-4-1000/3000-30-SMA	1–3	30/2	0,9	24	0,2/3	1,25	SMA	56×43×10
KADAMM ДМС-4-1000/4000-30-SMA	1–4	30/2	0,8	20	0,3/3	1,3	SMA	56×43×10
KADAMM ДМС-4-1000/40000-20-2,92	1–40	20/1	4,8	16	0,5/7	1,7	2,92 мм	110,5×74×10
KADAMM ДМС-4-1000/50000-20-2,4	1–50	20/2	5,9	16	0,7/9	1,7	2,4 мм	108×56,5×12,7
KADAMM ДМС-4-1000/6000-30-SMA	1–6	30/2	1,2	20	0,3/4	1,3	SMA	60×55×12
KADAMM ДМС-4-1000/8000-30-SMA	1–8	30/2	1,5	20	0,4/5	1,4	SMA	70,5×56×10
KADAMM ДМС-4-10000/26500-20-2,92	10–26,5	20/1	1,2	16	0,4/6	1,5	2,92 мм	52×35×10
KADAMM ДМС-4-10000/40000-20-2,92	10–40	20/1	1,5	16	0,4/6	1,5	2,92 мм	52,3×38,1×10
KADAMM ДМС-4-106/176-100-N	0,106–0,176	100/-	0,3	20	0,1/1	1,25	N	215,9×177,8×20,32
KADAMM ДМС-4-10700/12750-20-SMA	10,7–12,75	20/1	1	18	0,4/5	1,4	SMA	54×48×10
KADAMM ДМС-4-10900/12700-20-N	10,9–12,7	20/1	1	18	0,4/5	1,4	SMA&N	97×49×20
KADAMM ДМС-4-10900/12700-20-SMA	10,9–12,7	20/1	1	18	0,4/5	1,4	SMA&N	60×50×10
KADAMM ДМС-4-1100/1700-20-BNC	1,1–1,7	30/2	0,5	20	0,3/3	1,2	BNC	102×72×20
KADAMM ДМС-4-1100/1700-20-N	1,1–1,7	30/2	0,5	20	0,3/3	1,2	N	102×72×20
KADAMM ДМС-4-1100/1700-20-TNC	1,1–1,7	30/2	0,5	20	0,3/3	1,2	TNC	102×72×20
KADAMM ДМС-4-1100/2700-100-SMA	1,1–2,7	100/10	0,6	18	0,3/4	1,25	SMA	110×100×11
KADAMM ДМС-4-118/138	0,118–0,138	500/200	0,5	25	0,2/2	1,2	N	278×175×20
KADAMM ДМС-4-120/150-50-N	0,12–0,15	50/3	0,5	20	0,2/3	1,2	N	168×162×20
KADAMM ДМС-4-120/560-50-N	0,12–0,56	50/3	1	20	0,2/3	1,2	N	202×142×20
KADAMM ДМС-4-12000/15000-20-SMA	12–15	20/1	1	18	0,3/4	1,4	SMA	54×50×10
KADAMM ДМС-4-1300/2400-30-SMA	1,3–2,4	30/2	0,9	22	0,1/1	1,2	SMA	50×48×20
KADAMM ДМС-4-134/3700-30-N	0,134–3,7	30/2	4,2	18	0,4/4	1,4	N	215×96×20
KADAMM ДМС-4-136/174-300-N	0,136–0,174	300/25	0,4	20	0,2/2	1,2	N	255×208×22
KADAMM ДМС-4-13750/14500-20-N	13,75–14,5	20/1	1	18	0,4/5	1,4	N	97×49×20
KADAMM ДМС-4-13750/14500-20-SMA	13,75–14,5	20/1	1	18	0,4/5	1,4	SMA	60×50×10
KADAMM ДМС-4-138/960-50-N	0,138–0,96	50/3	1	18	0,2/3	1,25	N	172×132×20
KADAMM ДМС-4-150/2500-30-SMA	0,15–2,5	30/2	2,8	18	0,3/4	1,25	SMA	142×102×10
KADAMM ДМС-4-150/960-50-N	0,15–0,96	50/2	1,4	20	0,4/4	1,4	N	214×132×20
KADAMM ДМС-4-15000/17000-20-SMA	15–17	20/1	1,2	18	0,4/4	1,4	SMA	54×48×10
KADAMM ДМС-4-18000/26500-20-2,92	18–26,5	20/1	1,6	16	0,4/6	1,6	2,92 мм	52,3×38,1×10
KADAMM ДМС-4-18000/40000-20	18–40	20/-	—	16	—	1,7	уточняйте у менеджера	—
KADAMM ДМС-4-18000/40000-20-2,92	18–40	20/1	1,5	16	0,4/6	1,5	2,92 мм	52,3×38,1×10
KADAMM ДМС-4-18000/50000-15-2,4	18–50	15/уточняйте у менеджера	2,6	16	0,6/6	1,7	2,4 мм (розетка)	уточняйте у менеджера
KADAMM ДМС-4-18000/50000-20-2,4	18–50	20/1	2,5	15	0,6/10	1,8	2,4 мм	52×24×10
KADAMM ДМС-4-18000/50000-20-2,4-2	18–50	20/-	—	16	0,6/6	1,7	2,4 мм (розетка)	—
KADAMM ДМС-4-1900/5800-30-SMA	1,9–5,8	30/2	0,5	20	0,3/4	1,25	SMA	56×50×12
KADAMM ДМС-4-19000/33000-20-2,92	19–33	20/1	1,5	18	0,4/5	1,5	2,92 мм	52×35×10
KADAMM ДМС-4-20/200-1000-N	0,02–0,2	1000/-	—	—	0,2/5	1,25	N (розетка)	—
KADAMM ДМС-4-20/500-100-SMA	0,02–0,5	100/100	1	15	0,3/5	1,6	SMA	100×100×26
KADAMM ДМС-4-200/2000-30-SMA	0,2–2	30/2	1,6	20	0,3/3	1,3	SMA	114×80×12
KADAMM ДМС-4-200/250-30-SMA	0,2–0,25	30/2	0,5	20	0,3/3	1,2	SMA	118×112×14
KADAMM ДМС-4-200/4000-30-SMA	0,2–4	30/2	3	20	0,3/4	1,35	SMA	130×72×10
KADAMM ДМС-4-200/500-300-N	0,2–0,5	300/30	0,5	20	0,3/3	1,2	N	255×150×20
KADAMM ДМС-4-200/6000-20-SMA	0,2–6	20/1	4	20	0,3/4	1,45	SMA	140×90×10
KADAMM ДМС-4-2000/12000-20-SMA	2–12	20/1	1,6	17	0,4/5	1,5	SMA	69×60×10
KADAMM ДМС-4-2000/18000-20-N	2–18	20/1	2,2	17	0,4/6	1,6	N	102×60×20
KADAMM ДМС-4-2000/18000-20-SMA	2–18	20/1	2	17	0,4/6	1,5	SMA	69×60×10
KADAMM ДМС-4-2000/18000-20-SMA-1	2–18	20/-	—	17	0,5/6	1,6	SMA (розетка)	—
KADAMM ДМС-4-2000/18000-20-SMA-2	2–18	—	1,6	18	—	—	SMA	68×57×10
KADAMM ДМС-4-2000/18000-20-SMA-2-2	2–18	20/-	—	18	0,3/3	1,4	SMA (розетка)	—
KADAMM ДМС-4-2000/20000-20-SMA	2–20	20/-	—	17	0,6/6	1,55	SMA (розетка)	—
KADAMM ДМС-4-2000/2400-30-N	2–2,4	30/2	0,5	20	0,3/3	1,25	N	97×40×20
KADAMM ДМС-4-2000/26500-20-SMA	2–26,5	20/1	2,6	16	0,5/6	1,7	SMA	73×59×10
KADAMM ДМС-4-2000/4000-30-N	2–4	30/2	0,8	20	0,3/3	1,25	N	97×49×20
KADAMM ДМС-4-2000/4000-30-SMA	2–4	30/2	0,6	20	0,3/3	1,25	SMA	56×50×10
KADAMM ДМС-4-2000/40000-20-2,92	2–40	20/1	3	15	0,5/10	2,1	2,92 мм	52×46×10
KADAMM ДМС-4-2000/50000-20-2,4	2–50	20/1	4,8	16	0,6/10	1,7	2,4 мм	79,2×51,6×12,7
KADAMM ДМС-4-2000/6000-20-SMA	2–6	20/-	—	20	0,3/5	1,3	SMA	—
KADAMM ДМС-4-2000/6000-30-N	2–6	30/2	1	20	0,3/4	1,25	N	97×49×20
KADAMM ДМС-4-2000/6000-30-SMA	2–6	30/2	0,6	22	0,3/4	1,25	SMA	56×50×12
KADAMM ДМС-4-2000/6000-50-SMA	2–6	50/2,5	1,5	18	0,3/4	1,35	SMA	94×60×10
KADAMM ДМС-4-2000/8000-30-N	2–8	30/2	0,9	20	0,3/1	1,4	N	43×35×14
KADAMM ДМС-4-2000/8000-30-SMA	2–8	30/2	0,9	20	0,3/1	1,4	SMA	58×50×12
KADAMM ДМС-4-2000/8000-30-SMA-1	2–8	—	1,2	20	—	—	SMA, N	94×52×18
KADAMM ДМС-4-2000/8000-30-SMA-2	2–8	—	0,8	25	—	—	SMA	52×45×10
KADAMM ДМС-4-2000/9000-30-SMA	2–9	30/2	1,8	18	0,3/4	1,4	SMA	56×56×10
KADAMM ДМС-4-225/400-100-N	0,225–0,4	100/-	0,35	20	0,1/1	1,25	N	172,72×132,08×20,32
KADAMM ДМС-4-240/270-200-SMA	0,24–0,27	200/200	0,5	20	0,2/5	1,35	SMA	100×100×26
KADAMM ДМС-4-2400/5900-100-N	2,4–5,9	100/10	1	18	0,3/4	1,25	N	108×110×22
KADAMM ДМС-4-2400/5900-50-N	2,4–5,9	50/3	0,6	18	0,2/3	1,3	N	110×70×22
KADAMM ДМС-4-2400/6000-100-N	2,4–6	100/10	1,2	18	0,3/4	1,3	N	110×108×22
KADAMM ДМС-4-2400/6000-100-N-SMA	2,4–6	100/10	1,2	18	0,3/4	1,3	N&SMA	110×108×22
KADAMM ДМС-4-24000/30000-20-2,92	24–30	20/1	1	16	0,4/6	1,5	2,92 мм	52,3×38,1×10
KADAMM ДМС-4-24000/40000-20-2,92	24–40	20/1	1,6	16	0,4/8	1,8	2,92 мм	52×35×10
KADAMM ДМС-4-245/255-100-SMA	0,245–0,255	100/1	0,5	25	0,2/3	1,25	SMA	88×53×10
KADAMM ДМС-4-24500/25500-1-2,92	24,5–25,5	1/-	1,5	20	0,7/10	1,5	2,92 мм	70×35×10
KADAMM ДМС-4-250/6000-30-SMA	0,25–6	30/2	3,5	18	0,3/4	1,3	SMA	127×86×12
KADAMM ДМС-4-2500/4000-200-N	2,5–4	200/20	1	18	0,3/4	1,35	N	108×102×22
KADAMM ДМС-4-25000/50000-20-1,85	25–50	20/1	2	15	0,6/10	1,8	1,85 мм	52×24×10
KADAMM ДМС-4-2600/3500-150-N	2,6–3,5	150/10	0,5	18	0,2/3	1,25	N	115×104×22
KADAMM ДМС-4-26000/31000-20-2,92	26–31	20/1	1,4	16	0,4/6	1,5	2,92 мм	52×35×10
KADAMM ДМС-4-3/30-2K-N	0,003–0,03	2K/2K	0,35	20	—	1,25	N	168×204×74
KADAMM ДМС-4-300/1000-300-N	0,3–1	300/30	0,4	18	0,3/3	1,25	N	230×124×20
KADAMM ДМС-4-300/18000-30-SMA	0,3–18	30/5	5,9	18	0,4/5	1,5	SMA	254×56,5×12,7
KADAMM ДМС-4-300/26500-20-SMA	0,3–26,5	20/-	11,9	15	0,5/6	1,5	SMA (розетка)	—
KADAMM ДМС-4-300/26500-30-SMA	0,3–26,5	30/2	8,3	18	0,5/6	1,6	SMA	254×56,5×12,7
KADAMM ДМС-4-300/3000-30-SMA	0,3–3	30/2	1,2	20	0,3/4	1,3	SMA	93×85×12
KADAMM ДМС-4-300/6000-30-SMA	0,3–6	30/2	2,5	20	0,3/4	1,35	SMA	108×92×12
KADAMM ДМС-4-3000/5000-100-N	3–5	100/10	0,8	18	0,3/4	1,25	N	110×108×22
KADAMM ДМС-4-3400/3800-100-N	3,4–3,8	100/10	0,6	20	0,2/3	1,25	N	110×102×20
KADAMM ДМС-4-3400/3800-30-N	3,4–3,8	30/2	0,5	18	0,2/3	1,25	N	110×63×20
KADAMM ДМС-4-3400/4800-30-SMA-N	3,4–4,8	30/2	0,8	25	0,3/3	1,25	SMA&N	105×50×20
KADAMM ДМС-4-34000/36000-20-2,92	34–36	20/1	1,4	16	0,4/5	1,5	2,92 мм	52,3×38,1×10
KADAMM ДМС-4-350/3800-30-N	0,35–3,8	30/2	1,8	18	0,3/4	1,3	N	102×91×20
KADAMM ДМС-4-350/3800-30-SMA	0,35–3,8	30/2	1,6	18	0,3/4	1,3	SMA	102×68×12
KADAMM ДМС-4-350/800-50-N	0,35–0,8	50/10	0,5	18	0,3/3	1,25	N	106×104×20
KADAMM ДМС-4-350/830-150-BNC	0,35–0,83	150/15	0,8	20	0,3/3	1,3	BNC	202×116×20
KADAMM ДМС-4-37500/42500-10-1,85	37,5–42,5	10/0,5	—	15	0,3/7	1,7	1,85 мм (вилка)	88,93×38,1×12,7
KADAMM ДМС-4-380/460-100-7/16	0,38–0,46	100/-	0,5	20	0,3/3	1,25	7/16DIN	150×118×30
KADAMM ДМС-4-380/470-300-N	0,38–0,47	300/25	0,4	20	0,2/2	1,2	N	184×148×22
KADAMM ДМС-4-380/8000-30-SMA	0,38–8	30/2	2,6	18	0,3/4	1,35	SMA	130×58×10
KADAMM ДМС-4-4/30-20000-N-IF70	0,004–0,03	20K/20K	0,5	20	—	1,4	N, IF70	692×609×266
KADAMM ДМС-4-4/30-3K-N	0,004–0,03	3K/3K	0,35	20	—	1,25	N	200×185×165
KADAMM ДМС-4-40/900-0,5-N	0,04–0,9	0,5/0,375	1,8	18	0,8/4	1,4	N	108×40×22
KADAMM ДМС-4-400/1000-100-N	0,4–1	100/10	0,5	20	0,3/3	1,25	N	150×110×22
KADAMM ДМС-4-400/1000-200-N	0,4–1	200/20	0,6	18	0,3/3	1,3	N	160×125×22
KADAMM ДМС-4-400/1000-30-N	0,4–1	30/2	0,5	20	0,3/3	1,25	N	114×110×22
KADAMM ДМС-4-400/2000-30-SMA	0,4–2	30/2	1	20	0,3/3	1,2	SMA	87×72×12
KADAMM ДМС-4-400/4000-30-SMA	0,4–4	30/2	1,6	20	0,3/4	1,3	SMA	88×70×12
KADAMM ДМС-4-400/470-30-SMA	0,4–0,47	30/2	0,5	20	0,3/3	1,25	SMA	114×110×14
KADAMM ДМС-4-400/500-10-SMA	0,4–0,5	10/-	0,7	20	0,4/7	1,3	SMA	94×65×11
KADAMM ДМС-4-400/6000-30-N	0,4–6	30/2	2	18	0,3/4	1,3	N	100×82×20
KADAMM ДМС-4-400/6000-30-SMA	0,4–6	30/2	1,6	20	0,1/3	1,3	SMA	104×62×12
KADAMM ДМС-4-400/6000-35-SMA	0,4–6	35/2,5	2,2	20	0,3/4	1,3	SMA	208×64×12
KADAMM ДМС-4-400/8000-30-N	0,4–8	30/2	3,6	18	0,3/4	1,4	N	132×86×20
KADAMM ДМС-4-400/8000-30-SMA	0,4–8	30/2	2,5	20	0,3/4	1,4	SMA	132×64×12
KADAMM ДМС-4-4000/12000-20-SMA	4–12	20/1	1,2	18	0,2/4	1,4	SMA	60×54×10
KADAMM ДМС-4-4000/18000-20-SMA	4–18	20/1	2	17	0,4/6	1,5	SMA	60×69×10
KADAMM ДМС-4-4000/8000-30-SMA	4–8	30/2	0,6	20	0,3/3	1,3	SMA	55×36×10
KADAMM ДМС-4-40000/67000-12-1,85	40–67	12/1	3,8	16	0,8/10	1,9	1,85 мм	51,7×25,4×12,7
KADAMM ДМС-4-450/6000-30-SMA	0,45–6	30/2	2,4	20	0,2/4	1,3	SMA	112×64×12
KADAMM ДМС-4-47000/52500-10-1,85	47–52,5	10/0,5	—	15	0,5/7	2 (вход); 1,8 (выходы)	1,85 мм (вилка)	88,93×38,1×12,7
KADAMM ДМС-4-5/1000-1-N	0,005–1	1/0,5	2	16	0,2/1	1,5	N	90×40×20
KADAMM ДМС-4-5/1000-1-SMA	0,005–1	1/0,5	2	16	0,2/1	1,4	SMA	54×40×12
KADAMM ДМС-4-5/1000-10-SMA	0,005–1	—	1,8	20	—	—	SMA	72×40×12
KADAMM ДМС-4-5/30-50000-IF70-IF110	0,005–0,03	50K/50K	0,5	20	—	1,45	IF70, IF110F	785×780×400
KADAMM ДМС-4-500/1000-30-N	0,5–1	30/2	0,8	22	0,3/3	1,3	N	97×44×20
KADAMM ДМС-4-500/1000-30-SMA	0,5–1	30/2	0,6	20	0,3/3	1,3	SMA	65×63×12
KADAMM ДМС-4-500/11000-20-SMA	0,5–11	20/-	—	16	0,4/5	1,6	SMA (розетка)	—
KADAMM ДМС-4-500/11000-20-SMA-1	0,5–11	20/-	—	16	0,4/5	1,6	SMA (розетка)	—
KADAMM ДМС-4-500/18000-20-SMA	0,5–18	20/-	—	16	0,4/5	1,6	SMA (розетка)	—
KADAMM ДМС-4-500/18000-20-SMA-1	0,5–18	20/-	—	16	0,4/5	1,6	SMA (розетка)	—
KADAMM ДМС-4-500/18000-30	0,5–18	30/-	—	16	—	1,7	уточняйте у менеджера	—
KADAMM ДМС-4-500/18000-30-SMA	0,5–18	30/1	2,5	15	0,8/8	2	SMA	163×68×10
KADAMM ДМС-4-500/2000-30-SMA	0,5–2	30/2	1	20	0,3/4	1,25	SMA	68×64×12
KADAMM ДМС-4-500/26500-20-SMA	0,5–26,5	20/1	5,2	16	0,4/6	1,6	SMA	158×56,5×12,7
KADAMM ДМС-4-500/26500-20-SMA-2	0,5–26,5	20/-	—	16	0,4/6	1,6	SMA (розетка)	—
KADAMM ДМС-4-500/3000-30-SMA	0,5–3	30/2	1	20	0,3/4	1,2	SMA	82×65×12
KADAMM ДМС-4-500/4000-100-N	0,5–4	100/10	2	18	0,3/4	1,4	N	182×98×20
KADAMM ДМС-4-500/4000-100-SMA	0,5–4	100/5	3,8	18	0,3/4	1,4	SMA	200×86×16
KADAMM ДМС-4-500/40000-20-2,92	0,5–40	20/-	7,5	15	0,5/7	1,7	2,92 мм	158,5×56,5×12,7
KADAMM ДМС-4-500/6000-10-SMA	0,5–6	—	1,9	18	—	—	SMA	62×100×12
KADAMM ДМС-4-500/6000-20-SMA	0,5–6	20/-	—	18	0,5/5	1,4	SMA (розетка)	—
KADAMM ДМС-4-500/6000-30-N	0,5–6	30/2	2	20	0,1/2	1,3	N	100×92×20
KADAMM ДМС-4-500/6000-30-SMA	0,5–6	30/2	1,8	20	0,1/2	1,3	SMA	100×62×12
KADAMM ДМС-4-500/7000-20-SMA	0,5–7	20/уточняйте у менеджера	2,5	18	0,5/5	1,4 (вход), 1,30 (выходы)	SMA (розетка)	уточняйте у менеджера
KADAMM ДМС-4-500/8000-30-SMA	0,5–8	30/-	—	25	—	1,18	SMA (розетка)	—
KADAMM ДМС-4-5400/6800-20-SMA	5,4–6,8	20/1	0,6	20	0,4/4	1,3	SMA	35×52×10
KADAMM ДМС-4-5500/6000-30-SMA(в)	5,5–6	30/2	0,6	20	0,3/4	1,3	SMA	56×43×10
KADAMM ДМС-4-555/3400-30-N	0,555–3,4	30/2	1,2	18	0,3/4	1,25	N	112×110×20
KADAMM ДМС-4-600/2000-30-SMA	0,6–2	30/2	0,8	20	0,3/3	1,25	SMA	72×62×12
KADAMM ДМС-4-600/3000-50-SMA	0,6–3	50/3	1	18	0,3/4	1,3	SMA	108×85×12
KADAMM ДМС-4-600/3600-100-SMA	0,6–3,6	100/5	2	10	0,3/4	1,3	SMA	128×85×12
KADAMM ДМС-4-600/8000-30-SMA	0,6–8	30/2	2,2	20	0,3/4	1,3	SMA	110×58×10
KADAMM ДМС-4-6000/11000-20-SMA	6–11	20/1	1	18	0,3/4	1,3	SMA	60×58×10
KADAMM ДМС-4-6000/18000-100-SMA	6–18	100/-	1,5	15	0,4/5	1,6	SMA	85×50×10
KADAMM ДМС-4-6000/18000-20-SMA	6–18	20/1	1,2	18	0,3/6	1,5	SMA	50,5×45×10
KADAMM ДМС-4-6000/18000-30	6–18	30/-	—	18	—	1,6	уточняйте у менеджера	—
KADAMM ДМС-4-6000/18000-50-SMA(в)-SMA	6–18	50/-	1,5	18	0,4/5	1,6	SMA	85×45×10
KADAMM ДМС-4-6000/26500-20-SMA	6–26,5	20/-	—	18	0,5/5	1,5	SMA (розетка)	—
KADAMM ДМС-4-6000/26500-20-SMA-1	6–26,5	20/-	—	18	0,5/5	1,5	SMA (розетка)	—
KADAMM ДМС-4-6000/26500-30-SMA	6–26,5	30/2	1,9	18	0,4/4	1,6	SMA	51,7×38,1×12,7
KADAMM ДМС-4-6000/40000-20-2,92	6–40	20/1	3	16	0,5/6	1,6	2,92 мм	50×46×10
KADAMM ДМС-4-6000/40000-30-SMA	6–40	30/-	2,5	16	0,6/5	1,65	SMA	—
KADAMM ДМС-4-6000/50000-20-2,4	6–50	20/1	3,4	18	0,6/7	1,7	2,4 мм	51,7×38,1×12,7
KADAMM ДМС-4-6000/50000-20-2,4-2	6–50	20/-	—	16	0,6/6	1,7	2,4 мм (розетка)	—
KADAMM ДМС-4-617/4000-30-MCX	0,617–4	30/1	1,7	18	0,3/4	1,4 (вход), 1,3 (выходы)	MCX (розетка)	60×74×9
KADAMM ДМС-4-6900/7400-30-SMA	6,9–7,4	30/2	0,5	20	0,3/3	1,25	SMA	60×36×10
KADAMM ДМС-4-698/2700-50-N	0,698–2,7	50/3	0,8	18	0,3/4	1,3	N	123×106×20
KADAMM ДМС-4-698/2700-50-SMA	0,698–2,7	—	0,5	18	—	—	SMA, N	120×71×21
KADAMM ДМС-4-698/4000-50-4.3-10	0,698–4	50/3	1,5	20	0,3/4	1,3	—	178×128×30
KADAMM ДМС-4-698/4000-50-N	0,698–4	50/3	2	20	0,3/4	1,25	N	134×96×20
KADAMM ДМС-4-70/2000-30-BNC	0,07–2	30/2	5,8	18	0,4/4	1,3	BNC	208×178×18
KADAMM ДМС-4-700/1100-30-SMA	0,7–1,1	30/2	0,4	22	0,3/3	1,2	SMA	66×66×12
KADAMM ДМС-4-700/2000-30-N	0,7–2	30/2	0,6	20	0,3/3	1,2	N	100×45×20
KADAMM ДМС-4-700/2700-30-SMA	0,7–2,7	30/2	0,8	20	0,1/1	1,3	SMA	60×58×12
KADAMM ДМС-4-700/3000-30-SMA	0,7–3	30/2	0,8	20	0,3/4	1,2	SMA	72×60×12
KADAMM ДМС-4-700/4000-30-N	0,7–4	30/2	1	20	0,4/4	1,3	N	98×74×20
KADAMM ДМС-4-700/4000-30-SMA	0,7–4	30/2	1	20	0,3/3	1,3	SMA	66×66×12
KADAMM ДМС-4-700/4700-30-N	0,7–4,7	30/2	1,6	20	0,3/4	1,3	N	100×92×20
KADAMM ДМС-4-700/5000-30-N	0,7–5	30/2	2	18	0,3/5	1,4	N	130×130×22
KADAMM ДМС-4-7000/8500-30-N	7–8,5	30/-	—	18	—	1,4	N (розетка)	—
KADAMM ДМС-4-7000/8500-30-SMA	7–8,5	30/2	0,6	20	0,3/3	1,3	SMA	60×36×10
KADAMM ДМС-4-7000/9000-200-SMA	7–9	200/200	0,8	17	0,5/5	1,4	SMA	114×45×10
KADAMM ДМС-4-7000/9000-30-SMA	7–9	30/2	0,6	18	0,2/3	1,3	SMA	60×36×10
KADAMM ДМС-4-750/1710-30-SMA	0,75–1,71	30/2	0,4	20	0,3/3	1,2	SMA	64×52×12
KADAMM ДМС-4-80/1000-500-N	0,08–1	500/-	0,9	12	0,2/5	1,35	N	110×125×35
KADAMM ДМС-4-80/1000-750-N	0,08–1	750/750	0,6	15	0,3/5	1,35	N	120×120×40
KADAMM ДМС-4-80/500-30-SMA	0,08–0,5	30/2	11,5	20	0,2/3	1,25	SMA	170×110×12
KADAMM ДМС-4-800/2500-30-SMA	0,8–2,5	30/2	0,5	20	0,2/0,5	1,3	SMA	58×50×12
KADAMM ДМС-4-800/2500-50-SMA	0,8–2,5	—	0,5	18	—	—	SMA, N	120×71×21
KADAMM ДМС-4-800/2700-30-SMA	0,8–2,7	30/2	0,6	20	0,3/4	1,25	SMA	64×52×12
KADAMM ДМС-4-800/3100-600-N	0,8–3,1	600/-	0,65	-	0,3/5	1,3	N	127×110,5×20
KADAMM ДМС-4-800/4200-200-N	0,8–4,2	200/5	1,8	18	0,4/4	1,4	N	152×108×20
KADAMM ДМС-4-800/5000-20-SMA	0,8–5	20/1	1	18	0,15/2	1,3	SMA	120×72×12
KADAMM ДМС-4-8000/12000-20-SMA	8–12	20/1	1	18	0,4/5	1,4	SMA	60×54×10
KADAMM ДМС-4-8000/30000-20-2,92	8–30	20/1	1,6	16	0,4/4	1,5	2,92 мм	52×35×10
KADAMM ДМС-4-850/2150-30-N	0,85–2,15	30/2	0,6	22	0,3/3	1,2	N	56×34×12
KADAMM ДМС-4-950/2150-30-N	0,95–2,15	30/2	0,6	25	0,6/1	1,25	N	100×50×20
KADAMM ДМС-4-950/2150-30-N-DC	0,95–2,15	30/2	0,6	20	0,3/3	1,2	N	102×72×20
KADAMM ДМС-4-950/2150-30-SMA	0,95–2,15	30/2	0,6	25	0,6/1	1,25	SMA	64×56×12
KADAMM ДМС-4-950/2150-30-SMA-DC	0,95–2,15	30/2	0,6	20	0,3/3	1,2	SMA	102×72×15

Как выбрать исполнение

1Полоса. По столбцу «Частоты, ГГц» оставьте исполнения, полоса которых накрывает все частоты системы с запасом по краям. Например, частоту 2,4 ГГц перекрывают 115 исполнений, в том числе KADAMM ДМС-4-0/10000-0,1-SMA и KADAMM ДМС-4-0/10000-0,5-SMA.

2Мощность. Сравните мощность передатчика с допустимой для исполнения и оставьте запас.

3Вносимые потери. Если этот параметр для вас главный, начните с KADAMM ДМС-4-106/176-100-N. У широкополосных исполнений, где верхняя частота втрое выше нижней и больше, средние потери — 2,08 дБ, у остальных — 0,86 дБ.

4Конструкция. Сверьте посадочное место и стыковку с соседними узлами: корпуса от 25,4×22,2×16 до 785×780×400 мм; подключение по исполнениям — в столбце «Соединитель» таблицы.

5Заявка. Запишите полный артикул выбранного исполнения из таблицы — по нему готовится предложение.

Исполнения серии KADAMM ДМС-4 по участкам диапазона частот; широкополосное исполнение учтено на каждом участке, который перекрывает.

Расчётный пример

Задача. Пример на цифрах исполнения KADAMM ДМС-4-2000/9000-30-SMA: что происходит с сигналом 30 Вт на входе.

1Потери 1,8 дБ: на выходе 30 Вт × 10^(−1,8/10) = 19,82 Вт; разница 10,18 Вт рассеивается в изделии или отражается.

2КСВН 1,4: коэффициент отражения (1,4 − 1) / (1,4 + 1) = 0,167, назад уходит 2,8 % — 0,833 Вт.

3Два исполнения с КСВН 2,8 подряд в худшем случае, когда отражения складываются в фазе: 2 × (2,8 − 1) / (2,8 + 1) = 0,947; суммарный КСВН (1 + 0,947) / (1 − 0,947) = 37, отражается 89,8 % мощности.

4С исполнениями, у которых КСВН 1,18, та же пара даёт не больше 1,4 — поэтому в длинных цепочках узлов выбирают исполнения с меньшим КСВН.

Применение

Делители применяют для разводки сигнала на несколько приёмников или антенн, сложения мощности усилителей, в антенных решётках и измерительных стендах.

Разводка сигнала на несколько приёмников или антенн

Сложение мощности усилителей

Измерительные стенды

Сколько исполнений ДМС-4 работает на каждом участке диапазона, показано на схеме в разделе «Как выбрать исполнение».

Сценарии по отраслям

РадиолокацияВ полосах от S до Ku работают 159 исполнений ДМС-4, например KADAMM ДМС-4-0/10000-0,1-SMA. В радиолокационных трактах на первом месте допустимая мощность и работа в широком диапазоне температур.

СвязьВ полосах от L до Ka работают 189 исполнений ДМС-4, например KADAMM ДМС-4-0/10000-0,1-SMA. В радиорелейных и сотовых трактах решают малые потери и стабильность параметров на открытом воздухе.

Спутниковые станцииВ полосах C, Ku и Ka работают 123 исполнения ДМС-4, например KADAMM ДМС-4-0/10000-0,1-SMA. В земных станциях спутниковой связи важны малые потери на приёме и запас по мощности на передаче.

ИзмеренияВесь ряд ДМС-4 пригоден для стендовых трактов. На стендах и в лабораториях ценят малый КСВН и повторяемость параметров от подключения к подключению.

Монтаж и подключение

✓Изделия KADAMM ДМС-4 включают в тракт через соединители: гайку наворачивают от руки до упора и дотягивают динамометрическим ключом с моментом, принятым для данной серии соединителей.

✓Под нагрузкой вращают только накидную гайку, а не корпус, иначе изнашивается центральный контакт.

✓Перед подключением осматривают и очищают торцы контактов: на высоких частотах даже мелкая частица заметно поднимает КСВН.

✓Посадочное место берут по габаритам выбранного исполнения: в серии ДМС-4 они меняются от 25,4×22,2×16 до 785×780×400 мм.

Документация и поставка

В поставку каждого исполнения KADAMM ДМС-4 входят:

✓Делитель мощности

✓Паспорт изделия

Техническое описание серии ДМС-4 — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.

Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.

Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение ДМС-4 или соседней серии.

Термины и стандарты

КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).
Вносимые потери — ослабление полезного сигнала при прохождении через изделие, в децибелах.
Развязка — ослабление сигнала в обратном направлении или между портами, которые не должны быть связаны.
Допустимая мощность — наибольшая мощность непрерывного сигнала, которую изделие выдерживает длительно.
Разбаланс — различие амплитуд и фаз сигналов на выходах.

Обозначения и размеры соответствуют стандартам:

ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
ГОСТ 18238-72 — термины линий передачи СВЧ
ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ

Сравнение с похожими сериями KADAMM

Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.

Серия	Изделия	Охват частот	Исполнений	Подключение
KADAMM ДМС-4	Делители мощности СВЧ на 4 выхода (сумматоры)	до 67 ГГц	243	SMA, N, 2,92 мм, BNC
KADAMM ДМС-2	Делители мощности СВЧ на 2 выхода (сумматоры)	до 110 ГГц	304	SMA, N, 2,92 мм, 1,85 мм
KADAMM ДМС-3	Делители мощности СВЧ на 3 выхода (сумматоры)	до 50 ГГц	101	SMA, N, 2,92 мм, 2,4 мм
KADAMM ДМС-5	Делители мощности СВЧ на 5 выходов (сумматоры)	до 44 ГГц	15	SMA, 2,92 мм, 2,4 мм
KADAMM ДМС-6	Делители мощности СВЧ на 6 выходов (сумматоры)	до 44 ГГц	55	SMA, N, 2,92 мм, TNC

Когда брать соседнюю серию: нужно подключение через коаксиальные соединители — KADAMM ДМС-2.

Когда выбирают Делители мощности СВЧ на 4 выхода (сумматоры) KADAMM ДМС-4: Делители применяют для разводки сигнала на несколько приёмников или антенн, сложения мощности усилителей, в антенных решётках и измерительных стендах.

Вопросы и ответы

Почему делитель на два выхода «теряет» 3 дБ?+

Это деление: половина мощности уходит на другой выход. Собственное ослабление делителя — сверх этих 3 дБ, оно указано в таблице.

Какой диапазон частот у изделий KADAMM ДМС-4?+

Серия ДМС-4 в целом перекрывает до 67 ГГц. Полоса у каждого исполнения своя — она указана в таблице исполнений.

Какую мощность выдерживают исполнения ДМС-4?+

От 0,1 до 1000 Вт. Наибольшую мощность держат KADAMM ДМС-4-20/200-1000-N.

Какое исполнение ДМС-4 вносит меньше всего потерь?+

Меньше всего потерь — 0,3 дБ — у KADAMM ДМС-4-106/176-100-N.

У какого исполнения ДМС-4 самая высокая развязка?+

Наибольшая развязка — 25 дБ — у KADAMM ДМС-4-1000/2000-30-SMA, KADAMM ДМС-4-118/138 и ещё 6 исполнений.

Как изделия KADAMM ДМС-4 подключаются к тракту?+

Подключение у серии ДМС-4 — SMA, N, 2,92 мм, BNC. Другое исполнение выводов обсуждается при заказе.

Чем серия KADAMM ДМС-4 отличается от KADAMM ДМС-2?+

KADAMM ДМС-2 — «Делители мощности СВЧ на 2 выхода (сумматоры)», охват до 110 ГГц. Остальные соседние серии сравнены в таблице выше.

Как пересчитать КСВН ДМС-4 в отражённую мощность?+

Коэффициент отражения равен (КСВН − 1) / (КСВН + 1), доля отражённой мощности — его квадрат. Для КСВН 2,8 это 22,4 %.

Можно ли получить расчёт под мой тракт?+

Да. Пришлите частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM (КАДАММ) посчитают потери и отражения и предложат исполнение.

Как заказать исполнение ДМС-4?+

Назовите полный артикул из таблицы, например «KADAMM ДМС-4-0,5/50-1K-N», и количество. Если подходящей строки нет, пришлите частоты, мощность и способ подключения — подберём ближайшее исполнение.

Какие документы есть на серию KADAMM ДМС-4?+

В блоке документов — техническое описание серии ДМС-4 и каталог СВЧ-компонентов KADAMM (КАДАММ); сертификаты и декларации высылаем по запросу.

Другие серии этого раздела каталога KADAMM: Делители мощности (сплиттеры) и сумматоры →

Подбор исполнения KADAMM ДМС-4 под ваш тракт

Производитель KADAMM (КАДАММ) · info@kadamm.com · 8-499-213-05-16
