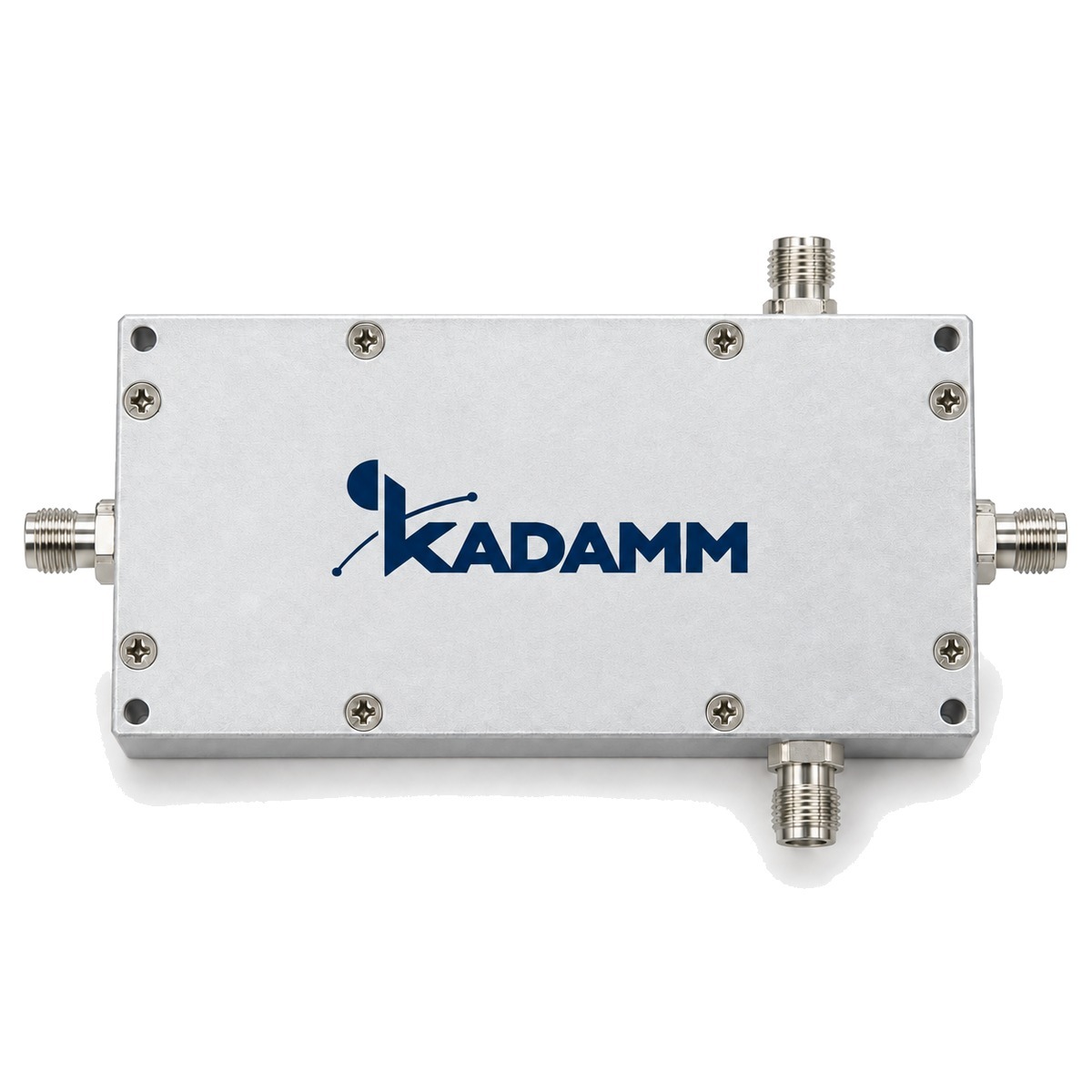

Делители мощности СВЧ на 3 выхода (сумматоры) KADAMM ДМС-3

Name: Делители мощности СВЧ на 3 выхода (сумматоры) KADAMM ДМС-3
Brand: КАДАММ
SKU: KADAMM ДМС-3

Производитель:КАДАММ

Артикул: KADAMM ДМС-3

Техническое описание серии KADAMM ДМС-3

Каталог KADAMM «СВЧ-компоненты»

Каталог KADAMM «ВЧ-оборудование и антенны»

Каталог KADAMM «Антенны»

Количество

Отправить заявку

KADAMM · Делители мощности

Делители мощности СВЧ на 3 выхода (сумматоры) KADAMM ДМС-3

Делители мощности KADAMM (КАДАММ) серии ДМС-3: делят сигнал между выходами с равными амплитудой и фазой и складывают его обратно.

охват частот серии до 50 ГГцисполнение 101мощность в режиме деления и сложения до 300 Втразвязка до 30 дБ

▤

Подберём Делители мощности СВЧ на 3 выхода (сумматоры) ДМС-3 под ваш объектПришлите частоты, мощность, тип опоры или план помещения — инженеры KADAMM проверят модель, посчитают уровни сигнала и пришлют КП в течение рабочего дня.

Запросить подбор →

до 50 ГГц

охват частот серии

101

исполнение

до 300 Вт

мощность в режиме деления и сложения

до 30 дБ

развязка

О серии

KADAMM ДМС-3 — делители мощности производства KADAMM (КАДАММ).

В серии 101 исполнение, общий охват частот — до 50 ГГц. Подключение — SMA, N, 2,92 мм, 2,4 мм.

Исполнения ДМС-3 различаются по параметрам: частоты, мощность в режиме деления и сложения, потери, развязка, разбаланс, КСВН.

Артикул исполнения читается по таблице: после обозначения серии ДМС-3 идут нижняя и верхняя границы полосы в мегагерцах, затем допустимая мощность в ваттах; например, KADAMM ДМС-3-0/18000-0,5-SMA работает в полосе 0–18 ГГц.

Делитель мощности раздаёт сигнал поровну между выходами, а в обратную сторону складывает сигналы нескольких источников. Деление само по себе — не потери: на два выхода каждый получает половину мощности (3 дБ), на четыре — четверть (6 дБ), на восемь — восьмую часть (9 дБ). Сверх этого делитель вносит своё небольшое ослабление.

Развязка между выходами показывает, насколько нагрузки на разных выходах не влияют друг на друга, а разбаланс по амплитуде и фазе — насколько одинаковы выходы; это важно при сложении мощности и в антенных решётках.

Разброс по исполнениям ДМС-3: вносимое ослабление — 0,3–13,4 дБ; КСВН — 1–1,8 (при КСВН 1,8 отражается около 8 % мощности); развязка — 8,9–30 дБ. Значения для конкретного артикула — в таблице исполнений.

SMA — самый распространённый малогабаритный соединитель СВЧ; прецизионные исполнения работают до 18–26,5 ГГц.

Деление на N выходов — 10·lg N дБ; в таблице смотрят ослабление сверх деления, развязку и разбаланс.

Принцип работы

Делитель мощности KADAMM ДМС-3 делит входной сигнал между выходами поровну по амплитуде и в одной фазе; в обратную сторону тот же узел работает как сумматор. Развязка между выходами показывает, насколько сигнал одного плеча проникает в другое, а разбаланс — насколько выходы отличаются по амплитуде и фазе.

Разбаланс важен там, где сигналы потом складываются: в антенных решётках и при сложении мощности усилителей.

Конструкция и материалы

Изделие KADAMM ДМС-3 собрано в металлическом корпусе с коаксиальными соединителями на входе и выходе. Материалы, корпуса и варианты исполнения по строкам сведены в технические характеристики и таблицу исполнений ниже.

Ключевые особенности

✓

До 50 ГГц
101 исполнение, 82 рабочие полосы. Самая широкая полоса — 1 МГц – 1 ГГц у KADAMM ДМС-3-1/1000-0,5-SMA.

✓

Потери от 0,3 дБ
Меньше всего потерь — у KADAMM ДМС-3-480/500-30-N и KADAMM ДМС-3-480/500-50-N.

✓

Развязка до 30 дБ
Лучшая развязка — у KADAMM ДМС-3-2400/2500-20-SMA.

✓

До 300 Вт
Наибольшую мощность держат KADAMM ДМС-3-114/178-300-N, KADAMM ДМС-3-136/174-300-N и ещё 1 исполнение.

✓

КСВН от 1,15
Лучшее согласование в серии — у KADAMM ДМС-3-2100/8400-20-N.

✓

Корпус от 25,4×22,2×16 мм
Самое компактное исполнение — KADAMM ДМС-3-0/3000-2-SMA.

Технические характеристики серии

Сводка по всем исполнениям KADAMM ДМС-3: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.

Параметр	Значения в серии
Частоты	0–50 ГГц
Мощность дел. / сумм., Вт	25 вариантов — по таблице исполнений
Потери, дБ	от 0,3 до 13,4
Развязка, дБ	от 8,9 до 30
Разбаланс, ±дБ / °	28 вариантов — по таблице исполнений
КСВН	от 1 до 1,8
Соединитель	11 вариантов — по таблице исполнений
Габариты, мм	от 25,4×22,2×16 до 326×172×22
Прямая мощность, Вт, не более	10 — KADAMM ДМС-3-2000/18000-10-SMA; 30 — KADAMM ДМС-3-2000/8000-30-SMA; 20 — KADAMM ДМС-3-500/6000-20-SMA, KADAMM ДМС-3-500/8000-20-SMA-2; 50 — KADAMM ДМС-3-698/2700-50-SMA, KADAMM ДМС-3-800/2500-50-SMA
КСВН входа, не более	1,4 — KADAMM ДМС-3-2000/18000-10-SMA, KADAMM ДМС-3-2000/8000-30-SMA, KADAMM ДМС-3-500/6000-20-SMA; 1,6 — KADAMM ДМС-3-500/8000-20-SMA-2; 1,3 — KADAMM ДМС-3-698/2700-50-SMA, KADAMM ДМС-3-800/2500-50-SMA
КСВН выходов, не более	1,3 — KADAMM ДМС-3-2000/18000-10-SMA, KADAMM ДМС-3-2000/8000-30-SMA, KADAMM ДМС-3-500/6000-20-SMA, KADAMM ДМС-3-698/2700-50-SMA, KADAMM ДМС-3-800/2500-50-SMA; 1,4 — KADAMM ДМС-3-500/8000-20-SMA-2
Обратная мощность, Вт	3 — KADAMM ДМС-3-2000/18000-10-SMA, KADAMM ДМС-3-2000/8000-30-SMA; 1 — KADAMM ДМС-3-500/6000-20-SMA, KADAMM ДМС-3-500/8000-20-SMA-2; 2 — KADAMM ДМС-3-698/2700-50-SMA, KADAMM ДМС-3-800/2500-50-SMA
Рабочая температура, °C	-40–+80 — KADAMM ДМС-3-17000/26500-30-2,92; -55–+85 — KADAMM ДМС-3-2000/18000-10-SMA, KADAMM ДМС-3-2000/8000-30-SMA; -32–+85 — KADAMM ДМС-3-500/18000-20-SMA; -40–+85 — KADAMM ДМС-3-500/6000-20-SMA, KADAMM ДМС-3-500/8000-20-SMA-2, KADAMM ДМС-3-698/2700-50-SMA, KADAMM ДМС-3-800/2500-50-SMA
Вносимые потери (без учёта деления), дБ, не более	1,5 — KADAMM ДМС-3-17000/26500-30-2,92; 1,1 — KADAMM ДМС-3-2000/8000-30; 2 — KADAMM ДМС-3-450/6000-20-SMA, KADAMM ДМС-3-500/6000-20-SMA-2, KADAMM ДМС-3-7500/42000-10-2,92, KADAMM ДМС-3-7500/42000-20-2,92; 2,1 — KADAMM ДМС-3-500/18000-17-SMA, KADAMM ДМС-3-500/18000-20-SMA

Исполнения под заказ. Параметры, которых нет в таблицах, другие разъёмы, длины выводов и комплектацию уточните у инженеров KADAMM: пришлите частоты, мощность и условия установки — подберём исполнение и подготовим спецификацию.

Как читать характеристики

ПолосаПараметры таблицы гарантированы только внутри полосы исполнения, у её краёв они обычно хуже, чем в середине. Поэтому полосу берут с запасом по обоим краям. Самая узкая полоса в серии ДМС-3 — 4,95–4,97 ГГц, самая широкая — 1 МГц – 1 ГГц.

Вносимые потериПри 0,3 дБ до выхода доходит 93,3 % мощности, при 13,4 дБ — 4,6 %. Остальное уходит в тепло внутри изделия и в отражение.

Развязка8,9 дБ ослабляют обратную волну в 7,8 раза по мощности, 30 дБ — в 1 000 раз. Каждые 10 дБ — ещё вдесятеро меньше.

КСВНПри КСВН 1,15 отражается 0,49 % падающей мощности, при КСВН 1,8 — 8,2 %.

МощностьВ столбце «Мощность дел. / сумм., Вт» — непрерывная мощность, которую исполнение выдерживает длительно: от 0,5 до 300 Вт. Для импульсного режима допустимый уровень уточняют отдельно.

РазбалансНасколько выходы отличаются по амплитуде и фазе. Он важен, когда сигналы потом складываются — в антенных решётках и при сложении мощности.

Таблица исполнений

Все 101 исполнение серии ДМС-3 с артикулами для заявки.

В таблице указаны пределы: потери, разбаланс, КСВН — не больше указанного; развязка — не меньше указанного.

Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.

Исполнения серии

Артикул	Частоты, ГГц	Мощность дел. / сумм., Вт	Потери, дБ	Развязка, дБ	Разбаланс, ±дБ / °	КСВН	Соединитель	Габариты, мм
KADAMM ДМС-3-0/18000-0,5-SMA	0–18	0,5/-	9,5±1,2	-	0,5/10	1,7	SMA	—
KADAMM ДМС-3-0/3000-2-SMA	0–3	2/-	9,5±0,6	9,5	0,6/-	1,25	SMA	25,4×22,2×16
KADAMM ДМС-3-0/6000-2-SMA	0–6	2/-	11	9	0,7/10	1,4	SMA	29,3×25,4×16
KADAMM ДМС-3-0/8000-2-SMA	0–8	2/-	13,4	8,9	0,5/11	1,6	SMA	45×34×12,5
KADAMM ДМС-3-1/1000-0,5-SMA	0,001–1	0,5/-	2,0	15	0,5/5	1,8	SMA	—
KADAMM ДМС-3-1/300-1-SMA	0,001–0,3	1/-	1	20	0,4/4	1,35	SMA	38,1×25,4×10
KADAMM ДМС-3-10/500-1-SMA	0,01–0,5	1/0,15	1,4	16	0,6/6	1,6	SMA	60×48×12
KADAMM ДМС-3-100/1000-30-SMA	0,1–1	30/2	1,8	18	0,8/8	1,35	SMA	186×72×14
KADAMM ДМС-3-100/200-100-N	0,1–0,2	100/10	0,5	18	0,3/3	1,25	N	305×120×22
KADAMM ДМС-3-100/350-30-SMA	0,1–0,35	30/2	0,8	20	0,4/4	1,25	SMA	31,95×31,75×19,05
KADAMM ДМС-3-100/400-30-N	0,1–0,4	30/2	0,6	18	0,5/5	1,3	N	228×108×20
KADAMM ДМС-3-100/400-50-N	0,1–0,4	50/5	0,6	18	0,6/5	1,3	N	228×165×20
KADAMM ДМС-3-100/800-1-SMA	0,1–0,8	1/1	1,5	20	0,4/5	1,35	SMA	38,1×25,4×10
KADAMM ДМС-3-1000/18000-20-SMA	1–18	20/0,5	1,5	17	0,8/7	1,7	SMA	124×41×10
KADAMM ДМС-3-1000/2000-30-SMA	1–2	30/2	0,8	20	0,4/4	1,25	SMA	71×50×14
KADAMM ДМС-3-1000/26500-30-SMA	1–26,5	30/2	2,1	16	0,8/7	1,7	SMA	145×40,8×12,7
KADAMM ДМС-3-1000/3000-30-N	1–3	30/2	1,2	20	0,5/5	1,3	N	94×72×20
KADAMM ДМС-3-1100/1700-30-SMA	1,1–1,7	30/2	0,4	20	0,4/4	1,25	SMA	68×50×10
KADAMM ДМС-3-1100/1700-30-TNC	1,1–1,7	30/2	0,5	20	0,4/4	1,25	TNC	72×72×20
KADAMM ДМС-3-114/178-300-N	0,114–0,178	300/50	1	20	0,5/6	1,3	N	280×172×22
KADAMM ДМС-3-134/3700-30-N	0,134–3,7	30/2	3,8	18	0,9/10	1,5	N	280×68×20
KADAMM ДМС-3-136/174-300-N	0,136–0,174	300/20	0,8	20	0,3/3	1,25	N	326×172×22
KADAMM ДМС-3-138/960-50-N	0,138–0,96	50/3	1,2	18	0,6/6	1,3	N	148×115×20
KADAMM ДМС-3-16000/18000-20-SMA	16–18	20/1	0,8	18	0,5/5	1,4	SMA	51×38×10
KADAMM ДМС-3-17000/26500-30-2,92	17–26,5	30/2	—	18	0,5/6	1,6 (вход); 1,5 (выходы)	2,92 мм (розетка)	51×38×10
KADAMM ДМС-3-17000/32000-20-2,92	17–32	20/1	2	15	0,8/10	1,8	2,92 мм	39×25,4×10
KADAMM ДМС-3-18000/26500-30-SMA	18–26,5	30/2	1,4	18	0,5/6	1,6	SMA	43,2×38,1×12,7
KADAMM ДМС-3-18000/40000-20-2,92	18–40	20/2	1,8	18	0,7/8	1,7	2,92 мм	43,2×38,1×12,7
KADAMM ДМС-3-18000/50000-20-2,4	18–50	20/1	2,4	18	0,9/11	1,8	2,4 мм	43,2×38,1×12,7
KADAMM ДМС-3-200/2000-30-SMA	0,2–2	30/2	0,6	12	0,8/3	1,3	SMA	50,8×82,55×20
KADAMM ДМС-3-200/250-30-SMA	0,2–0,25	30/2	1	20	0,4/4	1,25	SMA	164×64×14
KADAMM ДМС-3-2000/18000-10-SMA	2–18	—	1	18	—	—	SMA	39×70×10
KADAMM ДМС-3-2000/18000-20-SMA	2–18	20/1	1,6	16	0,6/10	1,7	SMA	70×39×10
KADAMM ДМС-3-2000/26500-30-SMA	2–26,5	30/2	2	17	0,7/7	1,6	SMA	90×40,8×12,7
KADAMM ДМС-3-2000/3000-20-SMA	2–3	20/1	0,5	18	0,5/5	1,3	SMA	55×50×12
KADAMM ДМС-3-2000/4000-20-SMA	2–4	20/1	0,5	18	0,5/5	1,3	SMA	55×50×12
KADAMM ДМС-3-2000/8000-20-N	2–8	20/1	1,2	18	0,5/6	1,4	N	76×70×20
KADAMM ДМС-3-2000/8000-20-SMA	2–8	20/1	1	18	0,5/5	1,4	SMA	66,5×37,5×10
KADAMM ДМС-3-2000/8000-30	2–8	30/-	—	18	—	1,45	уточняйте у менеджера	—
KADAMM ДМС-3-2000/8000-30-SMA	2–8	—	1	18	—	—	SMA	37,5×66,5×10
KADAMM ДМС-3-2000/9000-30-SMA	2–9	30/2	1,5	18	0,5/5	1,5	SMA	66,5×37,5×10
KADAMM ДМС-3-2100/8400-20-N	2,1–8,4	20/1	1,6	18	0,6/6	1,15	N	66,5×70×20
KADAMM ДМС-3-225/2500-20-SMA	0,225–2,5	20/1	1,8	20	0,8/8	1,4	SMA	136×56×12
KADAMM ДМС-3-2400/2500-20-SMA	2,4–2,5	20/1	0,8	30	0,4/4	1,25	SMA	48×60×10
KADAMM ДМС-3-24000/44000-20-2,4	24–44	20/1	2	20	0,8/9	1,7	2,4 мм	43,2×38,1×12,7
KADAMM ДМС-3-26000/31000-20-2,92	26–31	20/1	1,5	16	0,6/6	1,5	2,92 мм	39×25,4×10
KADAMM ДМС-3-26500/40000-20-2,92	26,5–40	20/2	1,8	18	0,6/7	1,7	2,92 мм	43,2×38,1×12,7
KADAMM ДМС-3-26500/50000-20-2,4	26,5–50	20/1	2,4	18	0,8/10	1,8	2,4 мм	43,2×38,1×12,7
KADAMM ДМС-3-336/366-30-N	0,336–0,366	30/2	0,6	20	0,3/3	1,25	N	195×74×20
KADAMM ДМС-3-3400/3800-30-N	3,4–3,8	30/2	0,5	20	0,5/5	1,25	N	78×68×20
KADAMM ДМС-3-380/40000-20-2,92	0,38–40	20/-	4,5	17	0,9/10	1,7	2,92 мм	254×40,6×12,7
KADAMM ДМС-3-380/470-300-N	0,38–0,47	300/20	0,8	20	0,3/3	1,25	N	164×155×22
KADAMM ДМС-3-400/1000-30-SMA	0,4–1	30/2	0,6	20	0,4/5	1,3	SMA	112×90×14
KADAMM ДМС-3-400/2000-30-SMA	0,4–2	30/-	1,8	20	0,8/10	1,3	SMA	100×70×12
KADAMM ДМС-3-400/6000-20-N	0,4–6	20/1	2,8	18	0,8/8	1,5	N	130×74×20
KADAMM ДМС-3-400/6000-20-SMA	0,4–6	20/1	2,8	18	0,8/8	1,4	SMA	130×50×12
KADAMM ДМС-3-433/30-30-N	0,433	30/2	0,5	22	0,3/3	1,2	N	100×70×20
KADAMM ДМС-3-440/900-60-N	0,44–0,9	60/3	1	18	0,5/6	1,35	N	100×94×20
KADAMM ДМС-3-450/6000-20-SMA	0,45–6	20/-	—	20	0,6/4	1,45	SMA (розетка)	—
KADAMM ДМС-3-480/500-30-N	0,48–0,5	30/2	0,3	20	0,3/3	1,2	N	90×78×20
KADAMM ДМС-3-480/500-50-N	0,48–0,5	50/3	0,3	20	0,3/3	1,2	N	100×90×20
KADAMM ДМС-3-4950/4970-20-SMA	4,95–4,97	20/1	0,5	20	0,4/4	1,25	SMA	55×50×12
KADAMM ДМС-3-5/1000-50-SMA	0,005–1	50/50	1	12	0,3/5	1,5	SMA	60×80×22
KADAMM ДМС-3-500/18000-17-SMA	0,5–18	17/-	—	18	0,4/5	1,5	SMA (розетка)	—
KADAMM ДМС-3-500/18000-20-SMA	0,5–18	20/-	—	17	0,4/5	1,5	SMA (розетка)	—
KADAMM ДМС-3-500/18000-30-SMA	0,5–18	30/5	2,1	18	0,5/5	1,45	SMA	203,2×38,8×12,7
KADAMM ДМС-3-500/26500-30-SMA	0,5–26,5	30/2	3	18	0,6/5	1,6	SMA	203,2×38,8×12,7
KADAMM ДМС-3-500/3000-30-SMA	0,5–3	30/2	1	18	0,5/5	1,3	SMA	90×48×12
KADAMM ДМС-3-500/40000-20-2,92	0,5–40	20/2	4,3	18	0,8/9	1,7	2,92 мм	203,2×38,8×12,7
KADAMM ДМС-3-500/6000-20-SMA	0,5–6	—	2,6	20	—	—	SMA	53×160×12
KADAMM ДМС-3-500/6000-20-SMA-2	0,5–6	20/-	—	20	0,6/4	1,45	SMA (розетка)	—
KADAMM ДМС-3-500/6000-30-N	0,5–6	30/2	2,8	18	0,8/8	1,5	N	130×74×20
KADAMM ДМС-3-500/6000-30-SMA	0,5–6	30/2	2,6	20	0,8/8	1,5	SMA	130×50×12
KADAMM ДМС-3-500/700-150-SMA	0,5–0,7	150/20	0,6	18	0,5/6	1,3	SMA	108×86×14
KADAMM ДМС-3-500/8000-20-SMA	0,5–8	20/2	2,2	17	1/10	1,5	SMA	160×52×12
KADAMM ДМС-3-500/8000-20-SMA-2	0,5–8	—	2,2	18	—	—	SMA	53×160×12
KADAMM ДМС-3-555/3400-30-N	0,555–3,4	30/2	1	20	0,7/7	1,25	N	136×78×20
KADAMM ДМС-3-600/6000-30-N	0,6–6	30/2	2,8	20	0,8/8	1,5	N	130×74×20
KADAMM ДМС-3-600/6000-30-SMA	0,6–6	30/2	1	20	0,8/8	1,5	SMA	130×50×12
KADAMM ДМС-3-6000/10000-20-SMA	6–10	20/1	1,2	18	0,6/6	1,5	SMA	51×38×10
KADAMM ДМС-3-6000/18000-20-SMA	6–18	20/1	1,2	18	0,2/6	1..25	SMA	110×50×10
KADAMM ДМС-3-6000/26500-30-SMA	6–26,5	30/2	1,4	18	0,6/7	1,6	SMA	43,2×38,1×12,7
KADAMM ДМС-3-6000/40000-20-2,92	6–40	20/2	1,8	18	0,8/9	1,7	2,92 мм	43,2×38,1×12,7
KADAMM ДМС-3-6000/50000-20-2,4	6–50	20/1	2,4	18	0,9/11	1,8	2,4 мм	43,2×38,1×12,7
KADAMM ДМС-3-617/4000-30-MCX	0,617–4	30/1	1,8	18	0,6/6	1,6 (вход), 1,5 (выходы)	MCX (розетка)	70×38×9
KADAMM ДМС-3-698/2700-50-N	0,698–2,7	50/2	0,6	20	0,4/4	1,25	N	94×77×19
KADAMM ДМС-3-698/2700-50-SMA	0,698–2,7	—	0,5	19	—	—	SMA, N	120×71×21
KADAMM ДМС-3-698/6000-30-N	0,698–6	30/2	2	18	0,8/8	1,5	N	130×74×18
KADAMM ДМС-3-700/1100-10-SMA	0,7–1,1	10/-	1	20	0,6/-	1,35	SMA	86,5×45×12
KADAMM ДМС-3-700/4000-30-N	0,7–4	30/2	1,4	20	0,5/5	1,3	N	94×74×20
KADAMM ДМС-3-700/4000-30-SMA	0,7–4	30/2	1,2	15	0,5/5	1,3	SMA	94×50×12
KADAMM ДМС-3-700/5000-30-N	0,7–5	30/2	1,5	18	0,8/8	1,4	N	138×74×22
KADAMM ДМС-3-7000/8000-20-SMA	7–8	20/1	1	20	0,4/4	1,3	SMA	66,5×37,5×10
KADAMM ДМС-3-7500/42000-10-2,92	7,5–42	10/-	—	16	0,7/5	1,7	2,92 мм (розетка)	—
KADAMM ДМС-3-7500/42000-20-2,92	7,5–42	20/-	—	18	0,7/5	1,5	2,92 мм (розетка)	—
KADAMM ДМС-3-80/300-20-SMA	0,08–0,3	20/1	1	18	0,4/5	1,3	SMA	186×102×12
KADAMM ДМС-3-800/1600-30-SMA	0,8–1,6	30/2	0,6	20	0,4/4	1,3	SMA	71×50×14
KADAMM ДМС-3-800/2500-200-7/16	0,8–2,5	200/-	0,5	20	0,3/4	1,2	7/16DIN	89×53×28
KADAMM ДМС-3-800/2500-50-SMA	0,8–2,5	—	0,5	19	—	—	SMA, N	120×71×21
KADAMM ДМС-3-8000/12000-20-SMA	8–12	20/1	1	18	0,5/5	1,4	SMA	51×38×10
KADAMM ДМС-3-9000/11000-20-SMA	9–11	20/1	0,8	18	0,5/5	1,4	SMA	51×38×10

Как выбрать исполнение

1Полоса. По столбцу «Частоты, ГГц» оставьте исполнения, полоса которых накрывает все частоты системы с запасом по краям. Например, частоту 2,4 ГГц перекрывают 49 исполнений, в том числе KADAMM ДМС-3-0/18000-0,5-SMA и KADAMM ДМС-3-0/3000-2-SMA.

2Мощность. Сравните мощность передатчика с допустимой для исполнения и оставьте запас.

3Вносимые потери. Если этот параметр для вас главный, начните с KADAMM ДМС-3-480/500-30-N и KADAMM ДМС-3-480/500-50-N. У широкополосных исполнений, где верхняя частота втрое выше нижней и больше, средние потери — 1,69 дБ, у остальных — 0,98 дБ.

4Конструкция. Сверьте посадочное место и стыковку с соседними узлами: корпуса от 25,4×22,2×16 до 326×172×22 мм; подключение по исполнениям — в столбце «Соединитель» таблицы.

5Заявка. Запишите полный артикул выбранного исполнения из таблицы — по нему готовится предложение.

Исполнения серии KADAMM ДМС-3 по участкам диапазона частот; широкополосное исполнение учтено на каждом участке, который перекрывает.

Расчётный пример

Задача. Пример на цифрах исполнения KADAMM ДМС-3-100/1000-30-SMA: что происходит с сигналом 30 Вт на входе.

1Потери 1,8 дБ: на выходе 30 Вт × 10^(−1,8/10) = 19,82 Вт; разница 10,18 Вт рассеивается в изделии или отражается.

2КСВН 1,35: коэффициент отражения (1,35 − 1) / (1,35 + 1) = 0,149, назад уходит 2,2 % — 0,665 Вт.

3Два исполнения с КСВН 1,8 подряд в худшем случае, когда отражения складываются в фазе: 2 × (1,8 − 1) / (1,8 + 1) = 0,571; суммарный КСВН (1 + 0,571) / (1 − 0,571) = 3,67, отражается 32,7 % мощности.

4С исполнениями, у которых КСВН 1,15, та же пара даёт не больше 1,32 — поэтому в длинных цепочках узлов выбирают исполнения с меньшим КСВН.

Применение

Делители применяют для разводки сигнала на несколько приёмников или антенн, сложения мощности усилителей, в антенных решётках и измерительных стендах.

Разводка сигнала на несколько приёмников или антенн

Сложение мощности усилителей

Измерительные стенды

Сколько исполнений ДМС-3 работает на каждом участке диапазона, показано на схеме в разделе «Как выбрать исполнение».

Сценарии по отраслям

РадиолокацияВ полосах от S до Ku работают 64 исполнения ДМС-3, например KADAMM ДМС-3-0/18000-0,5-SMA. В радиолокационных трактах на первом месте допустимая мощность и работа в широком диапазоне температур.

СвязьВ полосах от L до Ka работают 78 исполнений ДМС-3, например KADAMM ДМС-3-0/18000-0,5-SMA. В радиорелейных и сотовых трактах решают малые потери и стабильность параметров на открытом воздухе.

Спутниковые станцииВ полосах C, Ku и Ka работают 51 исполнение ДМС-3, например KADAMM ДМС-3-0/18000-0,5-SMA. В земных станциях спутниковой связи важны малые потери на приёме и запас по мощности на передаче.

ИзмеренияВесь ряд ДМС-3 пригоден для стендовых трактов. На стендах и в лабораториях ценят малый КСВН и повторяемость параметров от подключения к подключению.

Монтаж и подключение

✓Изделия KADAMM ДМС-3 включают в тракт через соединители: гайку наворачивают от руки до упора и дотягивают динамометрическим ключом с моментом, принятым для данной серии соединителей.

✓Под нагрузкой вращают только накидную гайку, а не корпус, иначе изнашивается центральный контакт.

✓Перед подключением осматривают и очищают торцы контактов: на высоких частотах даже мелкая частица заметно поднимает КСВН.

✓Посадочное место берут по габаритам выбранного исполнения: в серии ДМС-3 они меняются от 25,4×22,2×16 до 326×172×22 мм.

Документация и поставка

В поставку каждого исполнения KADAMM ДМС-3 входят:

✓Делитель мощности

✓Паспорт изделия

Техническое описание серии ДМС-3 — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.

Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.

Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение ДМС-3 или соседней серии.

Термины и стандарты

КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).
Вносимые потери — ослабление полезного сигнала при прохождении через изделие, в децибелах.
Развязка — ослабление сигнала в обратном направлении или между портами, которые не должны быть связаны.
Допустимая мощность — наибольшая мощность непрерывного сигнала, которую изделие выдерживает длительно.
Разбаланс — различие амплитуд и фаз сигналов на выходах.

Обозначения и размеры соответствуют стандартам:

ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
ГОСТ 18238-72 — термины линий передачи СВЧ
ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ

Сравнение с похожими сериями KADAMM

Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.

Серия	Изделия	Охват частот	Исполнений	Подключение
KADAMM ДМС-3	Делители мощности СВЧ на 3 выхода (сумматоры)	до 50 ГГц	101	SMA, N, 2,92 мм, 2,4 мм
KADAMM ДМС-2	Делители мощности СВЧ на 2 выхода (сумматоры)	до 110 ГГц	304	SMA, N, 2,92 мм, 1,85 мм
KADAMM ДМС-4	Делители мощности СВЧ на 4 выхода (сумматоры)	до 67 ГГц	243	SMA, N, 2,92 мм, BNC
KADAMM ДМС-5	Делители мощности СВЧ на 5 выходов (сумматоры)	до 44 ГГц	15	SMA, 2,92 мм, 2,4 мм
KADAMM ДМС-6	Делители мощности СВЧ на 6 выходов (сумматоры)	до 44 ГГц	55	SMA, N, 2,92 мм, TNC

Когда брать соседнюю серию: нужно подключение через коаксиальные соединители — KADAMM ДМС-2.

Когда выбирают Делители мощности СВЧ на 3 выхода (сумматоры) KADAMM ДМС-3: Делители применяют для разводки сигнала на несколько приёмников или антенн, сложения мощности усилителей, в антенных решётках и измерительных стендах.

Вопросы и ответы

Почему делитель на два выхода «теряет» 3 дБ?+

Это деление: половина мощности уходит на другой выход. Собственное ослабление делителя — сверх этих 3 дБ, оно указано в таблице.

Какой диапазон частот у изделий KADAMM ДМС-3?+

Серия ДМС-3 в целом перекрывает до 50 ГГц. Полоса у каждого исполнения своя — она указана в таблице исполнений.

Какую мощность выдерживают исполнения ДМС-3?+

От 0,5 до 300 Вт. Наибольшую мощность держат KADAMM ДМС-3-114/178-300-N, KADAMM ДМС-3-136/174-300-N и ещё 1 исполнение.

Какое исполнение ДМС-3 вносит меньше всего потерь?+

Меньше всего потерь — 0,3 дБ — у KADAMM ДМС-3-480/500-30-N и KADAMM ДМС-3-480/500-50-N.

У какого исполнения ДМС-3 самая высокая развязка?+

Наибольшая развязка — 30 дБ — у KADAMM ДМС-3-2400/2500-20-SMA.

Как изделия KADAMM ДМС-3 подключаются к тракту?+

Подключение у серии ДМС-3 — SMA, N, 2,92 мм, 2,4 мм. Другое исполнение выводов обсуждается при заказе.

Чем серия KADAMM ДМС-3 отличается от KADAMM ДМС-2?+

KADAMM ДМС-2 — «Делители мощности СВЧ на 2 выхода (сумматоры)», охват до 110 ГГц. Остальные соседние серии сравнены в таблице выше.

Как пересчитать КСВН ДМС-3 в отражённую мощность?+

Коэффициент отражения равен (КСВН − 1) / (КСВН + 1), доля отражённой мощности — его квадрат. Для КСВН 1,8 это 8,2 %.

Можно ли получить расчёт под мой тракт?+

Да. Пришлите частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM (КАДАММ) посчитают потери и отражения и предложат исполнение.

Как заказать исполнение ДМС-3?+

Назовите полный артикул из таблицы, например «KADAMM ДМС-3-0/18000-0,5-SMA», и количество. Если подходящей строки нет, пришлите частоты, мощность и способ подключения — подберём ближайшее исполнение.

Какие документы есть на серию KADAMM ДМС-3?+

В блоке документов — техническое описание серии ДМС-3 и каталог СВЧ-компонентов KADAMM (КАДАММ); сертификаты и декларации высылаем по запросу.

Другие серии этого раздела каталога KADAMM: Делители мощности (сплиттеры) и сумматоры →

Подбор исполнения KADAMM ДМС-3 под ваш тракт

Производитель KADAMM (КАДАММ) · info@kadamm.com · 8-499-213-05-16
