Делители мощности СВЧ на 2 выхода (сумматоры) KADAMM ДМС-2

Делители мощности KADAMM (КАДАММ) серии ДМС-2: делят сигнал между выходами с равными амплитудой и фазой и складывают его обратно.

охват частот серии до 110 ГГцисполнения 304мощность в режиме деления и сложения до 2000 Втразвязка до 30 дБ

▤

Подберём Делители мощности СВЧ на 2 выхода (сумматоры) ДМС-2 под ваш объектПришлите частоты, мощность, тип опоры или план помещения — инженеры KADAMM проверят модель, посчитают уровни сигнала и пришлют КП в течение рабочего дня.

Запросить подбор →

до 110 ГГц

охват частот серии

304

исполнения

до 2000 Вт

мощность в режиме деления и сложения

до 30 дБ

развязка

О серии

KADAMM ДМС-2 — делители мощности производства KADAMM (КАДАММ).

В серии 304 исполнения, общий охват частот — до 110 ГГц. Подключение — SMA, N, 2,92 мм, 1,85 мм.

Исполнения ДМС-2 различаются по параметрам: частоты, мощность в режиме деления и сложения, потери, развязка, разбаланс, КСВН.

Артикул исполнения читается по таблице: после обозначения серии ДМС-2 идут нижняя и верхняя границы полосы в мегагерцах, затем допустимая мощность в ваттах; например, KADAMM ДМС-2-0,2/2-10-SMA работает в полосе 0,2–2 МГц.

Делитель мощности раздаёт сигнал поровну между выходами, а в обратную сторону складывает сигналы нескольких источников. Деление само по себе — не потери: на два выхода каждый получает половину мощности (3 дБ), на четыре — четверть (6 дБ), на восемь — восьмую часть (9 дБ). Сверх этого делитель вносит своё небольшое ослабление.

Развязка между выходами показывает, насколько нагрузки на разных выходах не влияют друг на друга, а разбаланс по амплитуде и фазе — насколько одинаковы выходы; это важно при сложении мощности и в антенных решётках.

Разброс по исполнениям ДМС-2: вносимое ослабление — 0,15–11,9 дБ; КСВН — 1–2,5 (при КСВН 2,5 отражается около 18 % мощности); развязка — 5,6–30 дБ. Значения для конкретного артикула — в таблице исполнений.

SMA — самый распространённый малогабаритный соединитель СВЧ; прецизионные исполнения работают до 18–26,5 ГГц.

Деление на N выходов — 10·lg N дБ; в таблице смотрят ослабление сверх деления, развязку и разбаланс.

Принцип работы

Делитель мощности KADAMM ДМС-2 делит входной сигнал между выходами поровну по амплитуде и в одной фазе; в обратную сторону тот же узел работает как сумматор. Развязка между выходами показывает, насколько сигнал одного плеча проникает в другое, а разбаланс — насколько выходы отличаются по амплитуде и фазе.

Разбаланс важен там, где сигналы потом складываются: в антенных решётках и при сложении мощности усилителей.

Конструкция и материалы

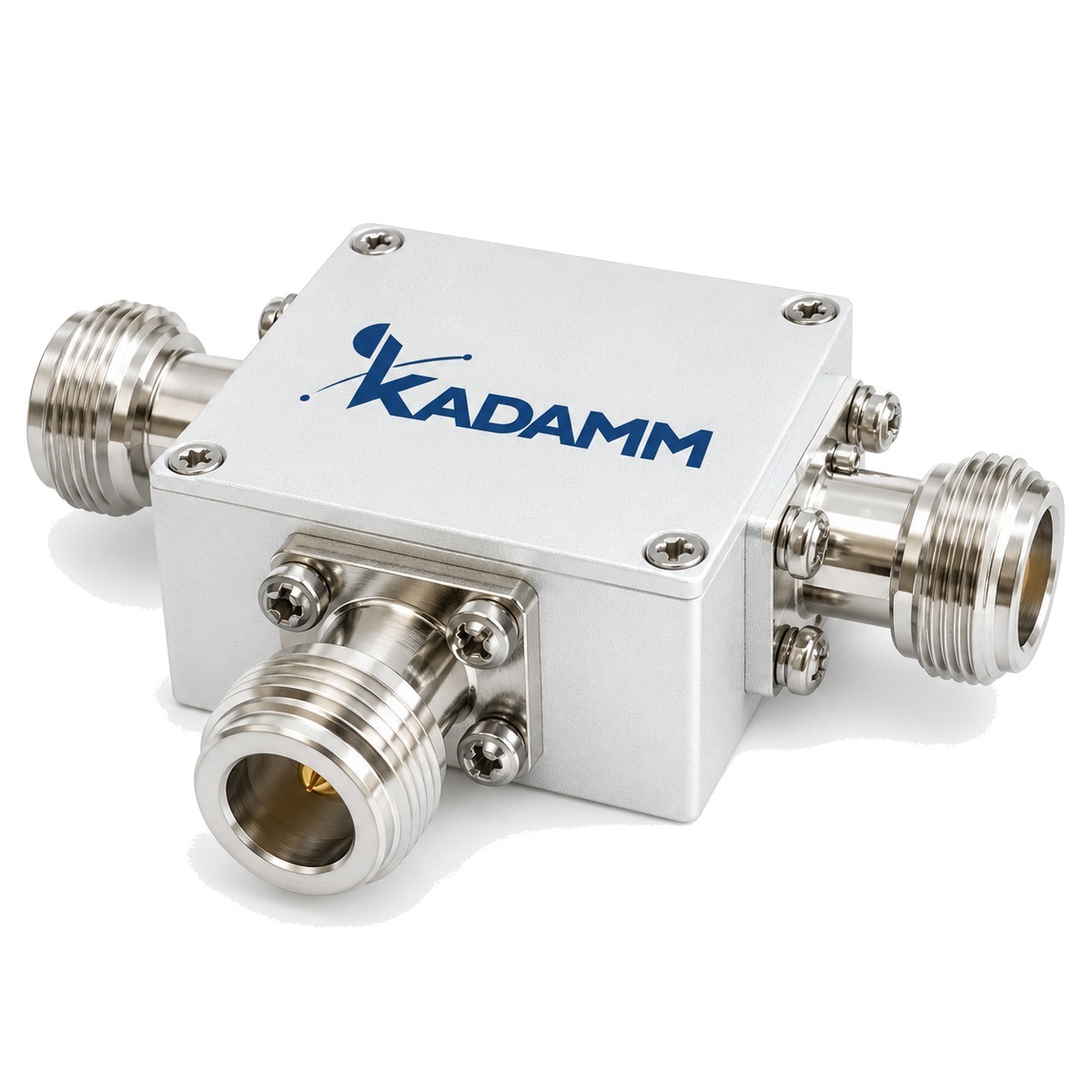

Изделие KADAMM ДМС-2 собрано в металлическом корпусе с коаксиальными соединителями на входе и выходе. Материалы, корпуса и варианты исполнения по строкам сведены в технические характеристики и таблицу исполнений ниже.

Ключевые особенности

✓

До 110 ГГц
304 исполнения, 209 рабочих полос. Самая широкая полоса — 1 МГц – 1 ГГц у KADAMM ДМС-2-1/1000-0,5-SMA.

✓

Потери от 0,15 дБ
Меньше всего потерь — у KADAMM ДМС-2-2/30-2K-N.

✓

Развязка до 30 дБ
Лучшая развязка — у KADAMM ДМС-2-1350/1450-20-SMA, KADAMM ДМС-2-2/30-2K-N и ещё 2 исполнения.

✓

До 2000 Вт
Наибольшую мощность держат KADAMM ДМС-2-100/520-2K-7/16-N и KADAMM ДМС-2-80/500-2K-SC-N.

✓

КСВН от 1,15
Лучшее согласование в серии — у KADAMM ДМС-2-1000/3000-30-SMA.

✓

Корпус от 12,7×12,7×9,52 мм
Самое компактное исполнение — KADAMM ДМС-2-0/26500-1-2,92.

Технические характеристики серии

Сводка по всем исполнениям KADAMM ДМС-2: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.

Параметр	Значения в серии
Частоты	0–110 ГГц
Мощность дел. / сумм., Вт	53 варианта — по таблице исполнений
Потери, дБ	от 0,15 до 11,9
Развязка, дБ	от 5,6 до 30
Разбаланс, ±дБ / °	39 вариантов — по таблице исполнений
КСВН	от 1 до 2,5
Соединитель	20 вариантов — по таблице исполнений
Габариты, мм	от 12,7×12,7×9,52 до 197×160×66
Прямая мощность, Вт, не более	30 — KADAMM ДМС-2-100/2000-30-SMA, KADAMM ДМС-2-1000/4000-30-SMA-2, KADAMM ДМС-2-2000/8000-30-SMA-А, KADAMM ДМС-2-2000/8000-30-SMA-Д, KADAMM ДМС-2-500/2000-30-SMA; 10 — KADAMM ДМС-2-18000/40000-10-2,92; 25 — KADAMM ДМС-2-350/6000-25-SMA; 20 — KADAMM ДМС-2-500/18000-20-N; 50 — KADAMM ДМС-2-698/2700-50-SMA, KADAMM ДМС-2-800/2500-50-N
КСВН входа, не более	1,4 — KADAMM ДМС-2-100/2000-30-SMA; 1,3 — KADAMM ДМС-2-1000/4000-30-SMA-2, KADAMM ДМС-2-2000/8000-30-SMA-А, KADAMM ДМС-2-2000/8000-30-SMA-Д, KADAMM ДМС-2-500/2000-30-SMA; 1,7 — KADAMM ДМС-2-18000/40000-10-2,92; 1,5 — KADAMM ДМС-2-350/6000-25-SMA; 1,6 — KADAMM ДМС-2-500/18000-20-N; 1,25 — KADAMM ДМС-2-698/2700-50-SMA, KADAMM ДМС-2-800/2500-50-N
КСВН выходов, не более	1,3 — KADAMM ДМС-2-100/2000-30-SMA, KADAMM ДМС-2-1000/4000-30-SMA-2, KADAMM ДМС-2-2000/8000-30-SMA-А, KADAMM ДМС-2-2000/8000-30-SMA-Д; 1,6 — KADAMM ДМС-2-18000/40000-10-2,92; 1,5 — KADAMM ДМС-2-350/6000-25-SMA, KADAMM ДМС-2-500/18000-20-N; 1,2 — KADAMM ДМС-2-500/2000-30-SMA; 1,25 — KADAMM ДМС-2-698/2700-50-SMA, KADAMM ДМС-2-800/2500-50-N
Обратная мощность, Вт	2 — KADAMM ДМС-2-100/2000-30-SMA, KADAMM ДМС-2-698/2700-50-SMA, KADAMM ДМС-2-800/2500-50-N; 3 — KADAMM ДМС-2-1000/4000-30-SMA-2, KADAMM ДМС-2-2000/8000-30-SMA-А, KADAMM ДМС-2-2000/8000-30-SMA-Д, KADAMM ДМС-2-500/2000-30-SMA; 1 — KADAMM ДМС-2-18000/40000-10-2,92, KADAMM ДМС-2-350/6000-25-SMA, KADAMM ДМС-2-500/18000-20-N
Рабочая температура, °C	-40–+85 — KADAMM ДМС-2-100/2000-30-SMA, KADAMM ДМС-2-698/2700-50-SMA, KADAMM ДМС-2-800/2500-50-N; -55–+85 — KADAMM ДМС-2-1000/4000-30-SMA-2, KADAMM ДМС-2-2000/8000-30-SMA-А, KADAMM ДМС-2-2000/8000-30-SMA-Д, KADAMM ДМС-2-350/6000-25-SMA, KADAMM ДМС-2-500/18000-20-N, KADAMM ДМС-2-500/2000-30-SMA; -40–+80 — KADAMM ДМС-2-18000/40000-10-2,92; -45–+85 — KADAMM ДМС-2-2000/8000-30-SMA-2, KADAMM ДМС-2-4000/8000-20-SMA; -40–+70 — KADAMM ДМС-2-27000/32000-10-2,92, KADAMM ДМС-2-27500/29500-10-2,92; -30–+65 — KADAMM ДМС-2-8000/40000-20-2,92
Вносимые потери (без учёта деления), дБ, не более	2 — KADAMM ДМС-2-0/18000-1-SMA; 1,2 — KADAMM ДМС-2-1000/18000-20-SMA-2, KADAMM ДМС-2-10000/26500-30-SMA, KADAMM ДМС-2-18000/40000-20; 1,5 — KADAMM ДМС-2-1000/18000-30, KADAMM ДМС-2-27000/32000-10-2,92, KADAMM ДМС-2-27500/29500-10-2,92, KADAMM ДМС-2-6000/40000-10; 2,4 — KADAMM ДМС-2-1000/40000-20-SMA, KADAMM ДМС-2-2000/50000-20-2,4-2; 1 — KADAMM ДМС-2-10000/40000-30-2,92; 1,8 — KADAMM ДМС-2-10000/50000-20-2,4, KADAMM ДМС-2-18000/50000-20-2,4-2; 0,8 — KADAMM ДМС-2-2000/8000-30-N-2; 0,6 — KADAMM ДМС-2-2000/8000-30-SMA-2; 0,3 — KADAMM ДМС-2-2400/2500-250-N, KADAMM ДМС-2-4000/8000-30-SMA-2; 0,4 — KADAMM ДМС-2-4000/8000-20-SMA; 0,5 — KADAMM ДМС-2-500/6000-50-SMA

Исполнения под заказ. Параметры, которых нет в таблицах, другие разъёмы, длины выводов и комплектацию уточните у инженеров KADAMM: пришлите частоты, мощность и условия установки — подберём исполнение и подготовим спецификацию.

Как читать характеристики

ПолосаПараметры таблицы гарантированы только внутри полосы исполнения, у её краёв они обычно хуже, чем в середине. Поэтому полосу берут с запасом по обоим краям. Самая узкая полоса в серии ДМС-2 — 25,5–25,6 ГГц, самая широкая — 1 МГц – 1 ГГц.

Вносимые потериПри 0,15 дБ до выхода доходит 96,6 % мощности, при 11,9 дБ — 6,5 %. Остальное уходит в тепло внутри изделия и в отражение.

Развязка5,6 дБ ослабляют обратную волну в 3,6 раза по мощности, 30 дБ — в 1 000 раз. Каждые 10 дБ — ещё вдесятеро меньше.

КСВНПри КСВН 1,15 отражается 0,49 % падающей мощности, при КСВН 2,5 — 18,4 %.

МощностьВ столбце «Мощность дел. / сумм., Вт» — непрерывная мощность, которую исполнение выдерживает длительно: от 0,5 до 2000 Вт. Для импульсного режима допустимый уровень уточняют отдельно.

РазбалансНасколько выходы отличаются по амплитуде и фазе. Он важен, когда сигналы потом складываются — в антенных решётках и при сложении мощности.

Таблица исполнений

Все 304 исполнения серии ДМС-2 с артикулами для заявки.

В таблице указаны пределы: потери, разбаланс, КСВН — не больше указанного; развязка — не меньше указанного.

Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.

Исполнения серии

Артикул	Частоты, ГГц	Мощность дел. / сумм., Вт	Потери, дБ	Развязка, дБ	Разбаланс, ±дБ / °	КСВН	Соединитель	Габариты, мм
KADAMM ДМС-2-0,2/2-10-SMA	0,0002–0,002	10/-	0,5	20	0,2/2	1,3	SMA	17,5×15,8×10
KADAMM ДМС-2-0/110000-0,5-1.0-F	0–110	0,5/-	10	—	0,8/10	2	1,0 мм (розетка)	—
KADAMM ДМС-2-0/18000-0,5-SMA	0–18	0,5/-	6±1,5	-	0,5/11	1,6	SMA	38×32×20
KADAMM ДМС-2-0/18000-1-SMA	0–18	1/-	—	—	0,3/3	1,4	SMA (розетка)	—
KADAMM ДМС-2-0/26500-1-2,92	0–26,5	1/0,1	2	-	0,3/3	1,4	2,92 мм	12,7×12,7×9,52
KADAMM ДМС-2-0/26500-2-SMA	0–26,5	2/-	7,5	8	0,4/3	2,5	SMA	12,7×12,7×9,52
KADAMM ДМС-2-0/40000-1	0–40	1/-	7,5	12	—	1,5	уточняйте у менеджера	—
KADAMM ДМС-2-0/40000-2-2,92	0–40	2/-	7,5	9	0,5/5	2,5	2,92 мм	17,5×15,8×10
KADAMM ДМС-2-0/50000-1-2,4	0–50	1/-	7,8	9	0,8/8	2,5	2,4 мм	17,5×15,8×10
KADAMM ДМС-2-0/67000-1-1,85	0–67	1/-	8	9	0,9/10	2,5	1,85 мм	17,5×15,8×10
KADAMM ДМС-2-0/67000-1-1.85-F	0–67	1/-	7,5	—	0,6/6	2	1,85 мм (розетка)	—
KADAMM ДМС-2-0/8000-1-N	0–8	1/-	7,5	6	0,5/5	1,3	N	38×32×20
KADAMM ДМС-2-0/8000-1-SMA	0–8	1/-	7,5	6	0,5/5	1,3	SMA	28×24,2×12
KADAMM ДМС-2-1/1000-0,5-SMA	0,001–1	0,5/-	1,4	18	0,3/2	1,7	SMA	—
KADAMM ДМС-2-1/500-100-SMA	0,001–0,5	100/100	0,5	15	0,3/5	1,4	SMA	32×32×20
KADAMM ДМС-2-1/500-25-SMA	0,001–0,5	25/25	1	15	0,3/5	1,4	SMA	32×32×20
KADAMM ДМС-2-1/700-1-SMA	0,001–0,7	1/0,5	0,6	20	0,25/1	1,25	SMA	28×28×12,7
KADAMM ДМС-2-1/700-2-SMA	0,001–0,7	2/1	0,75	20	0,1/1	1,4	SMA	28×28×12,7
KADAMM ДМС-2-10/1800-2-SMA	0,01–1,8	2/-	1,6	18	0,3//	2,2	SMA	—
KADAMM ДМС-2-10/500-100-SMA	0,01–0,5	100/100	0,6	12	0,2/3	1,6	SMA	50,8×82,55×20
KADAMM ДМС-2-100/1000-30-SMA	0,1–1	30/2	1,2	20	0,2/2	1,2	SMA	85×70×12
KADAMM ДМС-2-100/200-100-N	0,1–0,2	100/10	0,3	20	0,2/2	1,2	N	168×90×22
KADAMM ДМС-2-100/2000-30-SMA	0,1–2	—	1,8	18	—	—	SMA	63×110×12
KADAMM ДМС-2-100/3000-30-SMA	0,1–3	30/2	2,5	18	0,2/3	1..25	SMA	110×50×10
KADAMM ДМС-2-100/350-30-SMA	0,1–0,35	30/2	1	20	0,2/2	1,25	SMA	168×90×22
KADAMM ДМС-2-100/400-200-N	0,1–0,4	200/20	0,4	20	0,2/2	1,2	N	98×72×20
KADAMM ДМС-2-100/400-30-N	0,1–0,4	30/2	1	22	0,2/2	1,2	N	98×72×20
KADAMM ДМС-2-100/4000-30-SMA	0,1–4	30/2	2	16	0,3/3	1,4	SMA	110×50×10
KADAMM ДМС-2-100/500-300-N-2,92-1,0	0,1–0,5	300/100	0,5	20	0,2/2	1,25	N	262×84×22
KADAMM ДМС-2-100/500-300-N-20	0,1–0,5	300/20	0,5	20	0,2/2	1,25	N	262×84×22
KADAMM ДМС-2-100/500-400-7/16	0,1–0,5	400/100	0,6	20	0,2/2	1,25	7/16DIN	260×88×35
KADAMM ДМС-2-100/500-50-N	0,1–0,5	50/3	0,5	20	0,2/2	1,25	N	130×80×14
KADAMM ДМС-2-100/500-50-SMA	0,1–0,5	50/5	0,5	20	0,2/3	1,25	SMA	130×80×14
KADAMM ДМС-2-100/512-30-N	0,1–0,512	30/2	0,7	23	0,2/2	1,3	N	260×88×35
KADAMM ДМС-2-100/520-2K-7/16-N	0,1–0,52	2000/2000	0,6	15	0,3/5	1,35	7/16DIN&N	197×160×66
KADAMM ДМС-2-100/550-100-N	0,1–0,55	100/10	0,5	20	0,2/2	1,2	N	197×160×66
KADAMM ДМС-2-100/600-30-SMA	0,1–0,6	30/2	0,8	20	0,2/2	1,2	SMA	85×70×12
KADAMM ДМС-2-1000/12000-20-SMA	1–12	20/1	1	18	0,3/4	1,4	SMA	99×24×10
KADAMM ДМС-2-1000/18000-20-SMA	1–18	20/1	1,2	16	0,3/3	1,4	SMA	99×24×10
KADAMM ДМС-2-1000/18000-20-SMA-2	1–18	20/-	—	20	—	1,4	SMA (розетка)	—
KADAMM ДМС-2-1000/18000-30	1–18	30/-	—	16	—	1,5	уточняйте у менеджера	—
KADAMM ДМС-2-1000/2000-30-N	1–2	30/2	0,35	20	0,2/2	1,2	N	27,8×28×11,1
KADAMM ДМС-2-1000/2000-30-SMA	1–2	30/2	0,4	20	0,2/2	1,2	SMA	27,8×28×11,1
KADAMM ДМС-2-1000/2000-30-SMA-DC	1–2	30/2	0,4	20	0,2/2	1,2	SMA	28×27,8×11,1
KADAMM ДМС-2-1000/2000-30-TNC	1–2	30/2	0,5	20	0,2/2	1,25	TNC	28×27,8×11,1
KADAMM ДМС-2-1000/2500-30-N	1–2,5	30/2	0,4	20	0,2/2	1,2	N	56×46×20,5
KADAMM ДМС-2-1000/26500-20-2,92	1–26,5	20/1	1,2	16	0,5/6	1,7	2,92 мм	81×26×10
KADAMM ДМС-2-1000/26500-20-SMA	1–26,5	20/1	1,2	16	0,5/6	1,7	SMA	81×26×10
KADAMM ДМС-2-1000/3000-30-SMA	1–3	30/2	0,4	25	0,1/0,5	1,15	SMA	56×46×20,5
KADAMM ДМС-2-1000/4000-200-N	1–4	200/10	1,2	16	0,3/4	1,5	N	80×60×24
KADAMM ДМС-2-1000/4000-30-SMA	1–4	30/2	0,4	20	0,2/2	1,2	SMA	28×28×10
KADAMM ДМС-2-1000/4000-30-SMA-2	1–4	—	0,5	20	—	—	SMA	28×28×10
KADAMM ДМС-2-1000/4000-50-SMA	1–4	50/3	0,8	20	0,2/3	1,25	SMA	28×28×10
KADAMM ДМС-2-1000/40000-20-2,92	1–40	20/1	1,8	16	0,4/5	1,8	2,92 мм	78×26×10
KADAMM ДМС-2-1000/40000-20-SMA	1–40	20/-	—	18	0,4/5	1,5	SMA (розетка)	—
KADAMM ДМС-2-1000/50000-20-2,4	1–50	20/1	3,2	18	0,5/6	1,7	2,4 мм	78×26×10
KADAMM ДМС-2-1000/65000-12-1,85	1–65	12/1	3,8	18	0,6/8	1,7	1,85 мм	95,3×25,9×12,7
KADAMM ДМС-2-1000/67000-12-1,85	1–67	12/1	3,9	18	0,6/8	1,7	1,85 мм	95,3×25,9×12,7
KADAMM ДМС-2-1000/8000-30-SMA	1–8	30/2	0,8	20	0,2/3	1,25	SMA	80×60×24
KADAMM ДМС-2-1000/9000-30-N	1–9	30/2	1,5	20	0,2/3	1,25	N	52×28×10
KADAMM ДМС-2-1000/9000-30-SMA	1–9	30/2	1,4	20	0,2/3	1,25	SMA	52×28×10
KADAMM ДМС-2-10000/26500-30-SMA	10–26,5	30/-	—	18	0,3/4	1,5	SMA (розетка)	—
KADAMM ДМС-2-10000/40000-30-2,92	10–40	30/-	—	18	0,3/5	1,5	2,92 мм (розетка)	—
KADAMM ДМС-2-10000/43000-20-2,92	10–43	20/1	1,3	12	0,4/5	1,6	2,92 мм	26×19×10
KADAMM ДМС-2-10000/43300-20-2,92	10–43,3	20/1	1,6	14	0,5/6	1,6	2,92 мм	26×19×10
KADAMM ДМС-2-10000/50000-20-2,4	10–50	20/-	—	18	0,6/6	1,7	2,4 мм (розетка)	—
KADAMM ДМС-2-10700/12750-20-SMA	10,7–12,75	20/1	0,6	18	0,3/3	1,3	SMA	26×19×10
KADAMM ДМС-2-1100/1700-30-BNC	1,1–1,7	30/2	0,4	20	0,2/2	1,2	BNC	28×28×10
KADAMM ДМС-2-1100/1700-30-SMA	1,1–1,7	30/2	0,3	20	0,2/2	1,2	SMA	28×28×10
KADAMM ДМС-2-12400/13650-20-SMA	12,4–13,65	20/1	0,6	18	0,2/3	1,3	SMA	30×24×10
KADAMM ДМС-2-1300/2400-30-SMA	1,3–2,4	30/2	0,4	22	0,2/2	1,2	SMA	42×28×12
KADAMM ДМС-2-134/3700-30-N	0,134–3,7	30/2	2,2	18	0,3/3	1,3	N	111×50×20
KADAMM ДМС-2-1350/1450-20-SMA	1,35–1,45	20/1	0,3	30	0,2/2	1,2	SMA	42×28×12
KADAMM ДМС-2-13500/15000-20-N	13,5–15	20/1	0,4	18	0,2/3	1,25	N	30×24×10
KADAMM ДМС-2-136/174-300-N	0,136–0,174	300/25	0,3	20	0,2/2	1,2	N	111×50×20
KADAMM ДМС-2-138/960-50-N	0,138–0,96	50/3	0,6	18	0,2/3	1,25	N	150×58×20
KADAMM ДМС-2-150/980-50-N	0,15–0,98	50/2	0,6	20	0,3/3	1,3	N	150×58×20
KADAMM ДМС-2-1500/18000-20-SMA	1,5–18	20/1	1,2	16	0,3/3	1,4	SMA	99×24×10
KADAMM ДМС-2-1700/5900-30-N	1,7–5,9	30/2	0,5	22	0,2/3	1,2	N	99×24×10
KADAMM ДМС-2-1700/6000-50-SMA	1,7–6	50/-	0,5	18	0,2/2	1,4	SMA	45,5×26,4×12,7
KADAMM ДМС-2-1700/9000-30-SMA	1,7–9	30/2	0,6	18	0,2/3	1,3	SMA	45,5×26,4×12,7
KADAMM ДМС-2-17000/31000-20-2,92	17–31	20/1	1	16	0,4/5	1,5	2,92 мм	26×19×10
KADAMM ДМС-2-18000/26500-20-2,92	18–26,5	20/1	0,6	16	0,4/4	1,5	2,92 мм	26×19×10
KADAMM ДМС-2-18000/40000-10-2,92	18–40	—	1,5	15	—	—	2,92 мм	26×19×10
KADAMM ДМС-2-18000/40000-20	18–40	20/-	—	16	—	1,5	уточняйте у менеджера	—
KADAMM ДМС-2-18000/40000-20-2,92	18–40	20/1	1	16	0,4/5	1,5	2,92 мм	26×19×10
KADAMM ДМС-2-18000/50000-20-2,4	18–50	20/1	1,6	18	0,4/5	1,6	2,4 мм	26×19×10
KADAMM ДМС-2-18000/50000-20-2,4-2	18–50	20/-	—	18	0,6/6	1,7	2,4 мм (розетка)	—
KADAMM ДМС-2-18000/65000-12-1,85	18–65	12/1	2,2	18	0,5/8	1,8	1,85 мм	21,6×26,9×12,7
KADAMM ДМС-2-18000/67000-12-1,85	18–67	12/1	2,3	18	0,6/8	1,8	1,85 мм	21,6×26,9×12,7
KADAMM ДМС-2-19000/33000-20-2,92	19–33	20/1	0,8	18	0,4/±4	1,5	2,92 мм	19×26×10
KADAMM ДМС-2-2/1000-10-SMA	0,002–1	10/-	1,2	15	0,2/5	1,6	SMA	160×166×58
KADAMM ДМС-2-2/30-2K-N	0,002–0,03	2K/-	0,15	30	0,1/1	1,2	N	160×166×58
KADAMM ДМС-2-20/1000-1K-7/16-N	0,02–1	1000/1000	0,8	18	0,3/5	1,4	7/16DIN&N	210×210×22
KADAMM ДМС-2-20/1000-200-SMA	0,02–1	200/200	0,6	20	0,3/5	1,35	SMA	80×60×22
KADAMM ДМС-2-20/500-100-SMA	0,02–0,5	100/100	0,9	15	0,2/5	1,6	SMA	50,8×82,55×20
KADAMM ДМС-2-20/500-350-N	0,02–0,5	350/350	1	8	0,2/2	1,7	N	210×210×22
KADAMM ДМС-2-200/1000-30-SMA	0,2–1	30/2	0,6	20	0,2/2	1,25	SMA	82×48×12
KADAMM ДМС-2-200/2000-30-SMA	0,2–2	30/2	0,8	20	0,2/3	1,25	SMA	85×44×12
KADAMM ДМС-2-200/2000-400-TNC	0,2–2	400/400	0,8	-	0,5/6	1,5	TNC	82×48×12
KADAMM ДМС-2-200/6000-30-N	0,2–6	30/2	2,2	18	0,3/3	1,25	N	123×46×20
KADAMM ДМС-2-200/6000-30-SMA	0,2–6	30/2	2,2	18	0,3/3	1,25	SMA	85×44×12
KADAMM ДМС-2-200/6000-50-SMA	0,2–6	50/5	6	18	0,2/3	1,4	SMA	123×46×20
KADAMM ДМС-2-2000/12000-20-SMA	2–12	20/1	1	18	0,3/4	1,4	SMA	34×28×10
KADAMM ДМС-2-2000/18000-20-SMA	2–18	20/1	1	18	0,3/4	1,4	SMA	47×24×10
KADAMM ДМС-2-2000/2300-100-SMA	2–2,3	100/-	0,4	20	0,2/2	1,25	SMA	31,95×31,75×19,05
KADAMM ДМС-2-2000/2400-30-N	2–2,4	30/2	0,3	20	0,2/2	1,25	N	31,95×31,75×19,05
KADAMM ДМС-2-2000/26500-20-SMA	2–26,5	20/1	1,2	17	0,4/4	1,6	SMA	47×24×10
KADAMM ДМС-2-2000/4000-125-N	2–4	125/10	0,3	20	0,2/3	1,2	N	72×50×20
KADAMM ДМС-2-2000/4000-30-N	2–4	30/2	0,4	20	0,2/2	1,25	N	36×34×12
KADAMM ДМС-2-2000/4000-30-SMA	2–4	30/2	0,5	20	0,2/2	1,25	SMA	36×34×12
KADAMM ДМС-2-2000/4000-300-N	2–4	300/15	0,5	18	0,2/2	1,3	N	72×50×20
KADAMM ДМС-2-2000/40000-20-2,92	2–40	20/1	1,6	18	0,4/4	1,6	2,92 мм	78×26×10
KADAMM ДМС-2-2000/50000-20-2,4	2–50	20/1	2,4	18	0,4/5	1,7	2,4 мм	78×26×10
KADAMM ДМС-2-2000/50000-20-2,4-2	2–50	20/-	—	18	0,5/6	1,7	2,4 мм (розетка)	—
KADAMM ДМС-2-2000/6000-30-N	2–6	30/2	0,6	20	0,2/3	1,25	N	28×28×10
KADAMM ДМС-2-2000/6000-30-SMA	2–6	30/2	0,5	20	0,2/3	1,25	SMA	28×28×10
KADAMM ДМС-2-2000/65000-12-1,85	2–65	12/1	3,2	16	0,6/8	1,9	1,85 мм	45,5×26,4×12,7
KADAMM ДМС-2-2000/67000-12-1,85	2–67	12/1	3,3	18	0,6/8	1,8	1,85 мм	45,5×26,4×12,7
KADAMM ДМС-2-2000/8000-30-N	2–8	30/2	0,6	20	0,2/2	1,3	N	28×28×10
KADAMM ДМС-2-2000/8000-30-N-2	2–8	30/-	—	20	—	1,25	N (розетка)	—
KADAMM ДМС-2-2000/8000-30-SMA	2–8	30/2	0,6	20	0,2/2	1,3	SMA	28×28×10
KADAMM ДМС-2-2000/8000-30-SMA-2	2–8	30/1	—	20	0,2/3	1,25	SMA (розетка)	уточняйте у менеджера
KADAMM ДМС-2-2000/8000-30-SMA-А	2–8	—	0,7	20	—	—	SMA, N	30×33×20
KADAMM ДМС-2-2000/8000-30-SMA-Д	2–8	—	0,7	20	—	—	SMA	28×28×10
KADAMM ДМС-2-2000/9000-30-SMA	2–9	30/2	0,6	20	0,2/3	1,25	SMA	34×28×10
KADAMM ДМС-2-20000/22000-20-2,92	20–22	20/1	1	18	0,4/4	1,4	2,92 мм	19×26×10
KADAMM ДМС-2-20000/40000-20-2,92	20–40	20/1	1,2	16	0,4/5	1,5	2,92 мм	26×19×10
KADAMM ДМС-2-210/240-50-N	0,21–0,24	50/5	0,3	20	0,2/2	1,2	N	84×76×20
KADAMM ДМС-2-21000/26000-1-2,92	21–26	1/-	0,95	20	0,5/8	1,45	2,92 мм	26×19×10
KADAMM ДМС-2-2200/2300-30-N	2,2–2,3	30/1	0,4	20	0,2/3	1,2	N	34×38×20
KADAMM ДМС-2-225/512-100-N	0,225–0,512	100/10	0,3	20	0,2/2	1,2	N	84×76×20
KADAMM ДМС-2-23100/23300-10-2,92	23,1–23,3	10/-	0,8	18	0,3/3	1,5	2,92 мм	26×19×10
KADAMM ДМС-2-2400/2500-200-SMA	2,4–2,5	200/10	0,3	30	0,2/2	1,25	SMA	70×50×14
KADAMM ДМС-2-2400/2500-250-N	2,4–2,5	250/-	—	18	0,3/4	1,3	N (розетка)	—
KADAMM ДМС-2-2400/2500-300-SMA	2,4–2,5	300/15	0,3	30	0,2/2	1,25	SMA	34×38×20
KADAMM ДМС-2-24000/30000-20-2,92	24–30	20/1	0,8	17	0,4/4	1,5	2,92 мм	26×19×10
KADAMM ДМС-2-24000/43500-20-2,92	24–43,5	20/1	1,3	16	0,4/5	1,7	2,92 мм	26×19×10
KADAMM ДМС-2-24250/52600-20-1,85	24,25–52,6	20/-	1,5	17	0,5/5	1,7	1,85 мм	26×19×10
KADAMM ДМС-2-2500/4000-200-N	2,5–4	200/20	0,6	18	0,2/3	1,35	N	70×50×14
KADAMM ДМС-2-2500/6000-30-SMA	2,5–6	30/2	0,4	22	0,1/0,5	1,2	SMA	28×28×10
KADAMM ДМС-2-25500/25600-1-2,92	25,5–25,6	1/-	0,8	18	0,3/3	1,5	2,92 мм	26×19×10
KADAMM ДМС-2-26000/31000-20-2,92	26–31	20/1	1	16	0,4/4	1,5	2,92 мм	26×19×10
KADAMM ДМС-2-26000/40000-20-2,92	26–40	20/1	1,2	16	0,4/4	1,5	2,92 мм	26×19×10
KADAMM ДМС-2-26000/54000-20-2,4	26–54	20/-	2	14	0,8/6	1,8	2,4 мм	26×19×10
KADAMM ДМС-2-26500/67000-12-1,85	26,5–67	12/1	2,1	18	0,6/8	1,8	1,85 мм	25,4×15,2×10
KADAMM ДМС-2-27000/32000-10-2,92	27–32	10/1	—	16	0,4/5	1,5	2,92 мм (розетка)	26×25×10
KADAMM ДМС-2-27000/52000-10-2,4	27–52	10/1	1,8	14	0,6/6	1,8	2,4 мм	25,4×15,2×10
KADAMM ДМС-2-27500/29500-10-2,92	27,5–29,5	10/1	—	16	0,4/5	1,8 (вход); 1,6 (выходы)	2,92 мм (розетка)	26×25×10
KADAMM ДМС-2-30/1000-20-N	0,03–1	20/2	2,8	20	0,3/3	1,3	N	140×110×10
KADAMM ДМС-2-30/1000-20-SMA	0,03–1	20/2	2,5	20	0,3/3	1,3	SMA	140×110×10
KADAMM ДМС-2-30/300-2-N	0,03–0,3	2/-	6,8	5,6	0,3/3	1,2	N	110×60×71
KADAMM ДМС-2-30/3000-1-SMA	0,03–3	1/0,5	2,5	10	0,3/4	2,2	SMA	52×52×19
KADAMM ДМС-2-30/3000-2-N	0,03–3	2/-	6,8	5,6	0,3/-	1,2	N	52×52×19
KADAMM ДМС-2-30/3000-2-SMA	0,03–3	2/-	6,8	5,6	0,3/3	1,2	SMA	28×28×10
KADAMM ДМС-2-30/400-100-N	0,03–0,4	100/100	0,5	20	0,1/3	1,35	N	250×80×12
KADAMM ДМС-2-30/400-20-SMA	0,03–0,4	20/2	1,8	20	0,2/2	1,2	SMA	250×80×12
KADAMM ДМС-2-30/406-500-N-1,0	0,03–0,406	500/200	0,8	10	0,2/2	1,6	N	170×175×30
KADAMM ДМС-2-30/406-500-SMA	0,03–0,406	500/500	0,5	20	0,1/3	1,35	SMA	170×175×30
KADAMM ДМС-2-30/512-200-SMA	0,03–0,512	200/200	0,5	20	0,2/5	1,3	SMA	80×60×22
KADAMM ДМС-2-30/512-30-SMA	0,03–0,512	30/2	2,8	20	0,3/3	1,25	SMA	295×224×22
KADAMM ДМС-2-30/512-300-N	0,03–0,512	300/100	1,4	20	0,2/2	1,25	N	295×224×22
KADAMM ДМС-2-30/650-200-SMA	0,03–0,65	200/-	0,85	10	0,2/2	1,6	SMA	160×160×17
KADAMM ДМС-2-30/90-200-N	0,03–0,09	200/-	3,5	15	0,5/5	1,3	N	110×60×71
KADAMM ДМС-2-30/90-200-SMA	0,03–0,09	200/-	3,5	15	0,5/5	1,3	SMA	80×60×22
KADAMM ДМС-2-300/1000-20-N	0,3–1	20/2	0,8	20	0,2/2	1,25	N	60×50×12
KADAMM ДМС-2-300/1000-20-SMA	0,3–1	20/2	0,6	20	0,2/2	1,2	SMA	60×50×12
KADAMM ДМС-2-300/1800-300-N	0,3–1,8	300/30	0,6	18	0,2/2	1,3	N	110×78×22
KADAMM ДМС-2-300/18000-30-SMA	0,3–18	30/5	2,4	18	0,3/4	1,5	SMA	52×50×20
KADAMM ДМС-2-300/26500-20-SMA	0,3–26,5	20/-	11,9	15	0,5/6	1,5	SMA (розетка)	—
KADAMM ДМС-2-300/26500-30-SMA	0,3–26,5	30/2	3,4	18	0,4/5	1,6	SMA	216,5×25,8×12,7
KADAMM ДМС-2-300/3000-30-N	0,3–3	30/2	0,9	20	0,1/3	1,25	N	52×50×20
KADAMM ДМС-2-300/3000-30-SMA	0,3–3	30/2	0,9	20	0,1/3	1,25	SMA	110×78×22
KADAMM ДМС-2-300/500-50-SMA	0,3–0,5	50/5	0,3	20	0,2/2	1,2	SMA	85×50×14
KADAMM ДМС-2-300/600-30-SMA	0,3–0,6	30/2	0,4	20	0,2/2	1,2	SMA	85×50×14
KADAMM ДМС-2-300/600-50-N	0,3–0,6	50/5	0,3	20	0,2/2	1,2	N	85×50×20
KADAMM ДМС-2-300/67000-12-1,85	0,3–67	12/1	8,2	18	0,7/9	1,9	1,85 мм	216,5×25,8×12,7
KADAMM ДМС-2-300/900-30-SMA	0,3–0,9	30/2	0,6	20	0,2/2	1,2	SMA	85×50×20
KADAMM ДМС-2-3000/13000-5-SMA	3–13	5/1	1,2	18	0,3/5	1,5	SMA	47×24×10
KADAMM ДМС-2-3000/26500-20-SMA	3–26,5	20/1	1,4	17	0,4/4	1,55	SMA	47×24×10
KADAMM ДМС-2-3000/8000-30-SMA	3–8	30/2	0,6	22	0,1/1	1,2	SMA	28×28×10
KADAMM ДМС-2-336/366-30-N	0,336–0,366	30/2	0,3	20	0,2/2	1,2	N	80×52×20
KADAMM ДМС-2-3400/3800-100-N	3,4–3,8	100/10	0,3	20	0,2/2	1,2	N	54×40×20
KADAMM ДМС-2-3400/3800-30-N	3,4–3,8	30/2	0,3	20	0,2/2	1,2	N	54×40×20
KADAMM ДМС-2-350/3800-30-N	0,35–3,8	30/2	1,2	20	0,2/3	1,25	N	62×42×12
KADAMM ДМС-2-350/3800-30-SMA	0,35–3,8	30/2	1,2	20	0,2/3	1,25	SMA	62×42×12
KADAMM ДМС-2-350/520-150-N	0,35–0,52	150/50	0,3	20	0,2/2	1,2	N	80×52×20
KADAMM ДМС-2-350/6000-25-SMA	0,35–6	—	1,8	16	—	—	SMA	42×73,5×11,5
KADAMM ДМС-2-350/6000-30-SMA	0,35–6	30/2	1,1	20	0,05/1	1,3	SMA	60×38×12
KADAMM ДМС-2-37500/40200-20-1,85	37,5–40,2	20/1	1	17	0,4/5	1,6	1,85 мм	26×19×10
KADAMM ДМС-2-380/410-300-N	0,38–0,41	300/80	0,3	20	0,2/2	1,2	N	60×38×12
KADAMM ДМС-2-380/460-100-7/16	0,38–0,46	100/-	0,3	20	0,2/2	1,2	7/16DIN	95×78×30
KADAMM ДМС-2-380/470-300-N	0,38–0,47	300/25	0,3	20	0,2/2	1,2	N	95×78×30
KADAMM ДМС-2-380/8000-30-SMA	0,38–8	30/1	1,6	18	0,3/3	1,25	SMA	78×28×10
KADAMM ДМС-2-4/30-800-N	0,004–0,03	800/800	0,3	20	—	1,3	N	148×148×45
KADAMM ДМС-2-400/1000-200-N	0,4–1	200/20	0,4	18	0,2/2	1,25	N	54×52×12
KADAMM ДМС-2-400/1000-300-N	0,4–1	300/30	0,4	18	0,2/2	1,25	N	126×58×22
KADAMM ДМС-2-400/18000-20-SMA	0,4–18	20/1	1,2	12	0,3/5	1,7	SMA	157×26×10
KADAMM ДМС-2-400/2700-30-SMA	0,4–2,7	30/2	0,8	20	0,2/3	1,2	SMA	126×58×22
KADAMM ДМС-2-400/450-100-N	0,4–0,45	100/10	0,4	20	0,2/2	1,2	N	78×28×10
KADAMM ДМС-2-400/470-30-SMA	0,4–0,47	30/2	0,5	20	0,2/2	1,2	SMA	54×52×12
KADAMM ДМС-2-400/6000-30-N	0,4–6	30/2	1	20	0,2/2	1,3	N	60×38×12
KADAMM ДМС-2-400/6000-30-SMA	0,4–6	30/2	1	20	0,2/2	1,3	SMA	60×38×12
KADAMM ДМС-2-400/7500-20-SMA	0,4–7,5	20/1	1,5	20	0,3/3	1,35	SMA	75×28×10
KADAMM ДМС-2-400/8000-30-SMA	0,4–8	30/2	1,5	18	0,3/3	1,3	SMA	75×28×10
KADAMM ДМС-2-4000/12000-20-SMA	4–12	20/1	0,5	20	0,1/1	1,25	SMA	28×28×10
KADAMM ДМС-2-4000/5000-30-SMA	4–5	30/2	0,4	22	0,2/2	1,25	SMA	28×28×10
KADAMM ДМС-2-4000/6000-30-SMA	4–6	30/2	0,4	20	0,2/2	1,2	SMA	28×28×10
KADAMM ДМС-2-4000/8000-20-SMA	4–8	20/1	—	21	0,2/3	1,25 (вход), 1,20 (выходы)	SMA (розетка)	28×28×10
KADAMM ДМС-2-4000/8000-30-N	4–8	30/2	0,5	20	0,2/2	1,25	N	28×28×10
KADAMM ДМС-2-4000/8000-30-SMA	4–8	30/2	0,5	20	0,2/2	1,25	SMA	28×28×10
KADAMM ДМС-2-4000/8000-30-SMA-2	4–8	30/-	—	20	—	1,25	SMA (розетка)	—
KADAMM ДМС-2-40000/67000-12-1,85	40–67	12/1	2,1	18	0,6/8	1,8	1,85 мм	26×19×10
KADAMM ДМС-2-430/950-30-SMA	0,43–0,95	30/2	0,3	22	0,2/2	1,2	SMA	157×26×10
KADAMM ДМС-2-4900/5900-30-SMA	4,9–5,9	30/2	0,4	20	0,2/2	1,25	SMA	28×28×10
KADAMM ДМС-2-5/1000-1-BNC	0,005–1	1/0,5	1	17	0,3/3	1,25	BNC	42×28×20
KADAMM ДМС-2-5/1000-1-N	0,005–1	1/0,5	0,9	19	0,3/2	1,35	N	42×28×20
KADAMM ДМС-2-5/1000-1-SMA	0,005–1	1/0,5	0,9	19	0,3/2	1,35	SMA	148×148×45
KADAMM ДМС-2-5/2500-0,5-SMA	0,005–2,5	0,5/-	2,1	15	0,5/2	1,9	SMA	—
KADAMM ДМС-2-50/500-1-N	0,05–0,5	1/0,5	1	20	0,3/3	1,25	N	56×34×22
KADAMM ДМС-2-50/500-1-SMA	0,05–0,5	1/0,5	0,6	18	0,3/3	1,3	SMA	28×28×10
KADAMM ДМС-2-500/1000-30-N	0,5–1	30/2	0,4	22	0,2/2	1,2	N	56×34×12
KADAMM ДМС-2-500/1000-30-SMA	0,5–1	30/2	0,3	20	0,2/2	1,2	SMA	56×34×12
KADAMM ДМС-2-500/10500-30-SMA	0,5–10,5	30/1	1,4	18	0,3/3	1,45	SMA	74×28×10
KADAMM ДМС-2-500/18000-20-N	0,5–18	—	1,5	16	—	—	N	48×157×20
KADAMM ДМС-2-500/18000-20-SMA	0,5–18	20/1	1,2	16	0,3/4	1,6	SMA	74×28×10
KADAMM ДМС-2-500/18000-30-N	0,5–18	30/1	1,5	16	0,3/4	1,6	N	157×48×20
KADAMM ДМС-2-500/2000-20-SMA	0,5–2	20/-	0,5	20	0,2/2	1,3	SMA	54×28×12
KADAMM ДМС-2-500/2000-30-SMA	0,5–2	—	0,5	20	—	—	SMA	28×54×10
KADAMM ДМС-2-500/26500-20-SMA	0,5–26,5	20/-	2,4	17	0,4/4	1,6	SMA	157×48×20
KADAMM ДМС-2-500/3000-30-N	0,5–3	30/2	0,6	20	0,2/3	1,25	N	56×50×20
KADAMM ДМС-2-500/3000-30-SMA	0,5–3	30/2	0,6	22	0,2/3	1,25	SMA	54×28×12
KADAMM ДМС-2-500/4000-30-SMA	0,5–4	30/2	0,8	20	0,2/3	1,25	SMA	56×50×20
KADAMM ДМС-2-500/40000-20-2,92	0,5–40	20/-	3,5	16	0,5/6	1,6	2,92 мм	149,2×26,4×12,7
KADAMM ДМС-2-500/50000-20-2,4	0,5–50	20/1	3,9	18	0,4/6	1,7	2,4 мм	149,2×26,4×12,7
KADAMM ДМС-2-500/6000-30-N	0,5–6	30/2	1,2	20	0,2/3	1,25	N	48×36×12
KADAMM ДМС-2-500/6000-30-SMA	0,5–6	30/2	1,1	20	0,2/3	1,25	SMA	48×36×12
KADAMM ДМС-2-500/6000-30-SMA-1,0	0,5–6	30/2	1	18	0,2/2	1,4	SMA	48×36×12
KADAMM ДМС-2-500/6000-30-SMA-DC	0,5–6	30/2	1,1	20	0,2/3	1,3	SMA	48×36×12
KADAMM ДМС-2-500/6000-50-SMA	0,5–6	50/-	—	18	0,3/4	1,3	SMA (розетка)	—
KADAMM ДМС-2-500/8000-30-N	0,5–8	30/2	1,8	20	0,2/3	1,25	N	60×35×12
KADAMM ДМС-2-500/8000-30-SMA	0,5–8	30/2	1,2	20	0,2/1	1,3	SMA	60×35×12
KADAMM ДМС-2-5000/18000-20-SMA	5–18	20/1	1	20	0,3/4	1,35	SMA	50×36×20
KADAMM ДМС-2-5000/6000-200-N-IPEX-SMC-1,35	5–6	200/10	0,5	20	0,2/3	1,25	N	50×36×20
KADAMM ДМС-2-5150/5850-200-N	5,15–5,85	200/10	0,6	20	0,2/3	1,25	N	44×36×20
KADAMM ДМС-2-5150/5850-50-N	5,15–5,85	50/3	0,5	20	0,2/3	1,25	N	44×36×20
KADAMM ДМС-2-52/57-600-N	0,052–0,057	600/60	0,3	20	0,2/2	1,25	N	56×34×22
KADAMM ДМС-2-5200/5900-100-SMA	5,2–5,9	100/20	0,4	20	0,2/2	1,25	SMA	60×45×15
KADAMM ДМС-2-555/3400-30-N	0,555–3,4	30/2	0,6	20	0,2/2	1,2	N	64×54×20
KADAMM ДМС-2-5700/5900-30-SMA	5,7–5,9	30/1	0,4	22	0,2/2	1,2	SMA	60×45×15
KADAMM ДМС-2-600/2000-30-SMA	0,6–2	30/2	0,4	20	0,2/3	1,2	SMA	64×54×20
KADAMM ДМС-2-600/6000-30-N	0,6–6	30/2	0,9	20	0,2/1	1,25	N	45×36×12
KADAMM ДМС-2-600/6000-30-SMA	0,6–6	30/2	0,9	20	0,2/1	1,25	SMA	45×36×12
KADAMM ДМС-2-6000/18000-100-SMA	6–18	100/-	1	15	0,3/4	1,4	SMA	30×24×10
KADAMM ДМС-2-6000/18000-20-SMA	6–18	20/1	0,8	18	0,3/4	1,4	SMA	30×24×10
KADAMM ДМС-2-6000/40000-10	6–40	10/-	—	16	—	1,6	уточняйте у менеджера	—
KADAMM ДМС-2-6000/40000-20-2,92	6–40	20/1	1,4	16	0,5/5	1,7	2,92 мм	26×19×10
KADAMM ДМС-2-6000/40000-30-SMA	6–40	30/-	1,5	16	0,5/4	1,6	SMA	—
KADAMM ДМС-2-6000/50000-20-2,4	6–50	20/1	1,7	16	0,4/5	1,7	2,4 мм	26×19×10
KADAMM ДМС-2-6000/65000-12-1,85	6–65	12/1	2,5	16	0,8/9	1,9	1,85 мм	29,2×26,9×12,7
KADAMM ДМС-2-6000/67000-12-1,85	6–67	12/1	2,6	18	0,6/8	1,8	1,85 мм	29,2×26,9×12,7
KADAMM ДМС-2-617/4000-20-MCX	0,617–4	20/1	1,0	18	0,3/3	1,5 (вход), 1,3 (выходы)	MCX (розетка)	46×30×9
KADAMM ДМС-2-68/72-1-N	0,068–0,072	1/0,5	0,3	20	0,2/2	1,2	N	56×34×22
KADAMM ДМС-2-68/72-200-N	0,068–0,072	200/20	0,3	20	0,2/2	1,2	N	283×110×22
KADAMM ДМС-2-68/72-30-N	0,068–0,072	30/2	0,4	20	0,2/2	1,2	N	56×34×22
KADAMM ДМС-2-698/2700-50-SMA	0,698–2,7	—	0,5	20	—	—	SMA	88×60×21
KADAMM ДМС-2-70/2700-100-N	0,07–2,7	100/5	2	15	0,2/3	1,5	N	283×110×22
KADAMM ДМС-2-70/4200-20-SMA	0,07–4,2	20/2	5	18	0,3/3	1,5	SMA	260×42×12
KADAMM ДМС-2-700/2700-200-N	0,7–2,7	200/15	0,6	18	0,2/3	1,25	N	42×38×14
KADAMM ДМС-2-700/2700-30-SMA	0,7–2,7	30/2	0,5	20	0,2/2	1,2	SMA	42×38×14
KADAMM ДМС-2-700/4000-30-N	0,7–4	30/2	0,6	20	0,2/3	1,25	N	42×40×12
KADAMM ДМС-2-700/4000-30-SMA	0,7–4	30/2	0,6	20	0,2/3	1,25	SMA	42×40×12
KADAMM ДМС-2-700/4700-30-N	0,7–4,7	30/2	1	20	0,2/3	1,25	N	56×50×20
KADAMM ДМС-2-700/5000-30-N	0,7–5	30/2	1	18	0,2/4	1,3	N	56×50×20
KADAMM ДМС-2-700/9000-20-SMA	0,7–9	20/1	1,2	18	0,2/3	1,25	SMA	55×28×10
KADAMM ДМС-2-7000/9000-200-SMA	7–9	200/200	0,5	18	0,2/4	1,3	SMA	48×35×10
KADAMM ДМС-2-7000/9000-30-SMA	7–9	30/2	0,4	20	0,1/2	1,25	SMA	48×35×10
KADAMM ДМС-2-7100/7300-400-N	7,1–7,3	400/400	0,4	18	0,3/4	1,3	N	58×50×22
KADAMM ДМС-2-80/1000-300-SMA	0,08–1	300/300	0,6	15	0,3/5	1,35	SMA	80×60×22
KADAMM ДМС-2-80/110-30-SMA	0,08–0,11	30/2	0,4	20	0,2/2	1,2	SMA	260×42×12
KADAMM ДМС-2-80/2000-30-N	0,08–2	30/2	1,8	20	0,2/2	1,25	N	110×62×20
KADAMM ДМС-2-80/2000-30-SMA	0,08–2	30/2	1,8	19	0,2/2	1,25	SMA	80×60×22
KADAMM ДМС-2-80/4000-30-SMA	0,08–4	30/2	2,5	16	0,3/3	1,5	SMA	110×62×20
KADAMM ДМС-2-80/500-2K-SC-N	0,08–0,5	2000/2000	0,4	8	0,2/±5	1,6	SC&N	110×62×12
KADAMM ДМС-2-80/500-30-SMA	0,08–0,5	30/2	0,8	19	0,2/2	1,25	SMA	110×62×12
KADAMM ДМС-2-800/1880-200-N	0,8–1,88	200/20	0,3	25	0,2/2	1,25	N	55×28×10
KADAMM ДМС-2-800/2500-30-SMA	0,8–2,5	30/2	0,4	20	0,2/2	1,2	SMA	43×35×14
KADAMM ДМС-2-800/2500-50-N	0,8–2,5	—	0,5	20	—	—	N, BNC	88×60×21
KADAMM ДМС-2-800/2700-30-SMA	0,8–2,7	30/2	0,5	22	0,1/0,5	1,2	SMA	43×35×14
KADAMM ДМС-2-800/2700-50-N	0,8–2,7	50/2	0,5	20	0,2/3	1,25	N	45,7×75×18,7
KADAMM ДМС-2-800/3000-30-N	0,8–3	30/2	0,6	20	0,2/3	1,25	N	50×43×20
KADAMM ДМС-2-800/3000-30-SMA	0,8–3	30/2	0,5	20	0,2/3	1,25	SMA	45,7×75×18,7
KADAMM ДМС-2-800/3800-200-7/16	0,8–3,8	200/10	0,9	20	0,2/3	1,3	7/16DIN	50×43×20
KADAMM ДМС-2-800/4000-30-SMA	0,8–4	30/2	0,8	22	0,2/3	1,2	SMA	45×36×12
KADAMM ДМС-2-8000/12000-20-SMA	8–12	20/1	0,5	20	0,1/3	1,25	SMA	58×50×22
KADAMM ДМС-2-8000/30000-20-2,92	8–30	20/1	1,2	16	0,4/4	1,5	2,92 мм	26×19×10
KADAMM ДМС-2-8000/40000-20-2,92	8–40	20/уточняйте у менеджера	2,1	18	1,2/6	1,60 (вход), 1,30 (выходы)	2,92 мм (розетка)	уточняйте у менеджера
KADAMM ДМС-2-900/1300-100-N	0,9–1,3	100/100	0,5	20	0,1/3	1,25	N	45×36×12
KADAMM ДМС-2-900/2100-30-N-DC	0,9–2,1	30/2	0,5	20	0,2/2	1,25	N	56×46×20,5
KADAMM ДМС-2-950/2150-30-N	0,95–2,15	30/2	0,4	20	0,1/2	1,25	N	50×30×20
KADAMM ДМС-2-950/2150-30-N-DC	0,95–2,15	30/2	0,3	20	0,2/2	1,2	N	56×46×20,5
KADAMM ДМС-2-950/2150-30-SMA	0,95–2,15	30/2	0,4	20	0,1/2	1,25	SMA	56×46×20,5
KADAMM ДМС-2-950/2150-30-SMA-DC	0,95–2,15	30/2	0,3	20	0,2/2	1,2	SMA	28×27,8×11,1
KADAMM ДМС-2-960/9000-10-SMA	0,96–9	10/-	1,2	15	0,6/10	1,6	SMA	56×46×20,5

Как выбрать исполнение

1Полоса. По столбцу «Частоты, ГГц» оставьте исполнения, полоса которых накрывает все частоты системы с запасом по краям. Например, частоту 2,4 ГГц перекрывают 130 исполнений, в том числе KADAMM ДМС-2-0/110000-0,5-1.0-F и KADAMM ДМС-2-0/18000-0,5-SMA.

2Мощность. Сравните мощность передатчика с допустимой для исполнения и оставьте запас.

3Вносимые потери. Если этот параметр для вас главный, начните с KADAMM ДМС-2-2/30-2K-N. У широкополосных исполнений, где верхняя частота втрое выше нижней и больше, средние потери — 1,46 дБ, у остальных — 0,59 дБ.

4Конструкция. Сверьте посадочное место и стыковку с соседними узлами: корпуса от 12,7×12,7×9,52 до 197×160×66 мм; подключение по исполнениям — в столбце «Соединитель» таблицы.

5Заявка. Запишите полный артикул выбранного исполнения из таблицы — по нему готовится предложение.

Исполнения серии KADAMM ДМС-2 по участкам диапазона частот; широкополосное исполнение учтено на каждом участке, который перекрывает.

Расчётный пример

Задача. Пример на цифрах исполнения KADAMM ДМС-2-2000/4000-30-N: что происходит с сигналом 30 Вт на входе.

1Потери 0,4 дБ: на выходе 30 Вт × 10^(−0,4/10) = 27,36 Вт; разница 2,64 Вт рассеивается в изделии или отражается.

2КСВН 1,25: коэффициент отражения (1,25 − 1) / (1,25 + 1) = 0,111, назад уходит 1,2 % — 0,37 Вт.

3Два исполнения с КСВН 2,5 подряд в худшем случае, когда отражения складываются в фазе: 2 × (2,5 − 1) / (2,5 + 1) = 0,857; суммарный КСВН (1 + 0,857) / (1 − 0,857) = 13, отражается 73,5 % мощности.

4С исполнениями, у которых КСВН 1,15, та же пара даёт не больше 1,32 — поэтому в длинных цепочках узлов выбирают исполнения с меньшим КСВН.

Применение

Делители применяют для разводки сигнала на несколько приёмников или антенн, сложения мощности усилителей, в антенных решётках и измерительных стендах.

Разводка сигнала на несколько приёмников или антенн

Сложение мощности усилителей

Измерительные стенды

Сколько исполнений ДМС-2 работает на каждом участке диапазона, показано на схеме в разделе «Как выбрать исполнение».

Сценарии по отраслям

РадиолокацияВ полосах от S до Ku работают 181 исполнение ДМС-2, например KADAMM ДМС-2-0/110000-0,5-1.0-F. В радиолокационных трактах на первом месте допустимая мощность и работа в широком диапазоне температур.

СвязьВ полосах от L до Ka работают 225 исполнений ДМС-2, например KADAMM ДМС-2-0/110000-0,5-1.0-F. В радиорелейных и сотовых трактах решают малые потери и стабильность параметров на открытом воздухе.

Спутниковые станцииВ полосах C, Ku и Ka работают 143 исполнения ДМС-2, например KADAMM ДМС-2-0/110000-0,5-1.0-F. В земных станциях спутниковой связи важны малые потери на приёме и запас по мощности на передаче.

ИзмеренияВесь ряд ДМС-2 пригоден для стендовых трактов. На стендах и в лабораториях ценят малый КСВН и повторяемость параметров от подключения к подключению.

Монтаж и подключение

✓Изделия KADAMM ДМС-2 включают в тракт через соединители: гайку наворачивают от руки до упора и дотягивают динамометрическим ключом с моментом, принятым для данной серии соединителей.

✓Под нагрузкой вращают только накидную гайку, а не корпус, иначе изнашивается центральный контакт.

✓Перед подключением осматривают и очищают торцы контактов: на высоких частотах даже мелкая частица заметно поднимает КСВН.

✓Посадочное место берут по габаритам выбранного исполнения: в серии ДМС-2 они меняются от 12,7×12,7×9,52 до 197×160×66 мм.

Документация и поставка

В поставку каждого исполнения KADAMM ДМС-2 входят:

✓Делитель мощности

✓Паспорт изделия

Техническое описание серии ДМС-2 — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.

Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.

Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение ДМС-2 или соседней серии.

Термины и стандарты

КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).
Вносимые потери — ослабление полезного сигнала при прохождении через изделие, в децибелах.
Развязка — ослабление сигнала в обратном направлении или между портами, которые не должны быть связаны.
Допустимая мощность — наибольшая мощность непрерывного сигнала, которую изделие выдерживает длительно.
Разбаланс — различие амплитуд и фаз сигналов на выходах.

Обозначения и размеры соответствуют стандартам:

ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
ГОСТ 18238-72 — термины линий передачи СВЧ
ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ

Сравнение с похожими сериями KADAMM

Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.

Серия	Изделия	Охват частот	Исполнений	Подключение
KADAMM ДМС-2	Делители мощности СВЧ на 2 выхода (сумматоры)	до 110 ГГц	304	SMA, N, 2,92 мм, 1,85 мм
KADAMM ДМС-11-0/1000-2-N	Делители мощности СВЧ на 11 выходов (сумматоры)	до 1 ГГц	1	N
KADAMM ДМС-2-К	Делители и сумматоры мощности коаксиальные на 2 выхода	до 40 ГГц	11	SMA, N и 2,92 мм
KADAMM ДМС-3	Делители мощности СВЧ на 3 выхода (сумматоры)	до 50 ГГц	101	SMA, N, 2,92 мм, 2,4 мм
KADAMM ДМС-4	Делители мощности СВЧ на 4 выхода (сумматоры)	до 67 ГГц	243	SMA, N, 2,92 мм, BNC

Когда брать соседнюю серию: нужно подключение через коаксиальные соединители — KADAMM ДМС-11-0/1000-2-N.

Когда выбирают Делители мощности СВЧ на 2 выхода (сумматоры) KADAMM ДМС-2: Делители применяют для разводки сигнала на несколько приёмников или антенн, сложения мощности усилителей, в антенных решётках и измерительных стендах.

Вопросы и ответы

Почему делитель на два выхода «теряет» 3 дБ?+

Это деление: половина мощности уходит на другой выход. Собственное ослабление делителя — сверх этих 3 дБ, оно указано в таблице.

Какой диапазон частот у изделий KADAMM ДМС-2?+

Серия ДМС-2 в целом перекрывает до 110 ГГц. Полоса у каждого исполнения своя — она указана в таблице исполнений.

Какую мощность выдерживают исполнения ДМС-2?+

От 0,5 до 2000 Вт. Наибольшую мощность держат KADAMM ДМС-2-100/520-2K-7/16-N и KADAMM ДМС-2-80/500-2K-SC-N.

Какое исполнение ДМС-2 вносит меньше всего потерь?+

Меньше всего потерь — 0,15 дБ — у KADAMM ДМС-2-2/30-2K-N.

У какого исполнения ДМС-2 самая высокая развязка?+

Наибольшая развязка — 30 дБ — у KADAMM ДМС-2-1350/1450-20-SMA, KADAMM ДМС-2-2/30-2K-N и ещё 2 исполнения.

Как изделия KADAMM ДМС-2 подключаются к тракту?+

Подключение у серии ДМС-2 — SMA, N, 2,92 мм, 1,85 мм. Другое исполнение выводов обсуждается при заказе.

Чем серия KADAMM ДМС-2 отличается от KADAMM ДМС-11-0/1000-2-N?+

KADAMM ДМС-11-0/1000-2-N — «Делители мощности СВЧ на 11 выходов (сумматоры)», охват до 1 ГГц. Остальные соседние серии сравнены в таблице выше.

Как пересчитать КСВН ДМС-2 в отражённую мощность?+

Коэффициент отражения равен (КСВН − 1) / (КСВН + 1), доля отражённой мощности — его квадрат. Для КСВН 2,5 это 18,4 %.

Можно ли получить расчёт под мой тракт?+

Да. Пришлите частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM (КАДАММ) посчитают потери и отражения и предложат исполнение.

Как заказать исполнение ДМС-2?+

Назовите полный артикул из таблицы, например «KADAMM ДМС-2-0,2/2-10-SMA», и количество. Если подходящей строки нет, пришлите частоты, мощность и способ подключения — подберём ближайшее исполнение.

Какие документы есть на серию KADAMM ДМС-2?+

В блоке документов — техническое описание серии ДМС-2 и каталог СВЧ-компонентов KADAMM (КАДАММ); сертификаты и декларации высылаем по запросу.

Другие серии этого раздела каталога KADAMM: Делители мощности (сплиттеры) и сумматоры →

Подбор исполнения KADAMM ДМС-2 под ваш тракт

Производитель KADAMM (КАДАММ) · info@kadamm.com · 8-499-213-05-16
