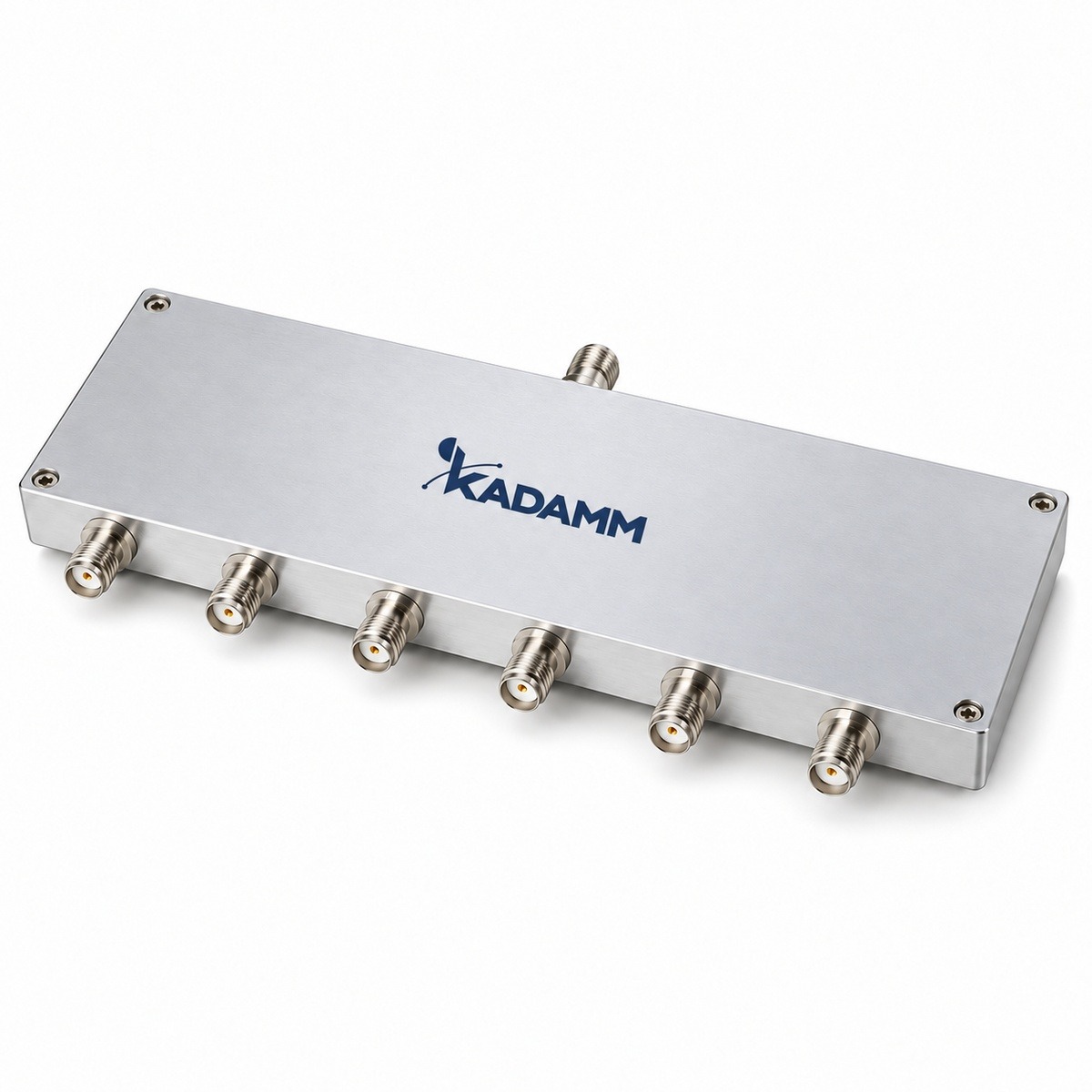

Делители мощности СВЧ на 5 выходов (сумматоры) KADAMM ДМС-5

Делители мощности KADAMM (КАДАММ) серии ДМС-5: делят сигнал между выходами с равными амплитудой и фазой и складывают его обратно.

охват частот серии до 44 ГГцисполнений 15мощность в режиме деления и сложения до 50 Втразвязка до 18 дБ
▤
Подберём Делители мощности СВЧ на 5 выходов (сумматоры) ДМС-5 под ваш объектПришлите частоты, мощность, тип опоры или план помещения — инженеры KADAMM проверят модель, посчитают уровни сигнала и пришлют КП в течение рабочего дня.
Запросить подбор →
до 44 ГГц
охват частот серии
15
исполнений
до 50 Вт
мощность в режиме деления и сложения
до 18 дБ
развязка

О серии

KADAMM ДМС-5 — делители мощности производства KADAMM (КАДАММ).

В серии 15 исполнений, общий охват частот — до 44 ГГц. Подключение — SMA, 2,92 мм, 2,4 мм.

Исполнения ДМС-5 различаются по параметрам: частоты, мощность в режиме деления и сложения, потери, развязка, разбаланс, КСВН.

Артикул исполнения читается по таблице: после обозначения серии ДМС-5 идут нижняя и верхняя границы полосы в мегагерцах, затем допустимая мощность в ваттах; например, KADAMM ДМС-5-0/3000-2-SMA работает в полосе 0–3 ГГц.

Делитель мощности раздаёт сигнал поровну между выходами, а в обратную сторону складывает сигналы нескольких источников. Деление само по себе — не потери: на два выхода каждый получает половину мощности (3 дБ), на четыре — четверть (6 дБ), на восемь — восьмую часть (9 дБ). Сверх этого делитель вносит своё небольшое ослабление.

Развязка между выходами показывает, насколько нагрузки на разных выходах не влияют друг на друга, а разбаланс по амплитуде и фазе — насколько одинаковы выходы; это важно при сложении мощности и в антенных решётках.

Разброс по исполнениям ДМС-5: вносимое ослабление — 1–17,5 дБ; КСВН — 1,25–1,8 (при КСВН 1,8 отражается около 8 % мощности); развязка — 15–18 дБ. Значения для конкретного артикула — в таблице исполнений.

SMA — самый распространённый малогабаритный соединитель СВЧ; прецизионные исполнения работают до 18–26,5 ГГц.

Деление на N выходов — 10·lg N дБ; в таблице смотрят ослабление сверх деления, развязку и разбаланс.

Принцип работы

Делитель мощности KADAMM ДМС-5 делит входной сигнал между выходами поровну по амплитуде и в одной фазе; в обратную сторону тот же узел работает как сумматор. Развязка между выходами показывает, насколько сигнал одного плеча проникает в другое, а разбаланс — насколько выходы отличаются по амплитуде и фазе.

Разбаланс важен там, где сигналы потом складываются: в антенных решётках и при сложении мощности усилителей.

Конструкция и материалы

Изделие KADAMM ДМС-5 собрано в металлическом корпусе с коаксиальными соединителями на входе и выходе. Материалы, корпуса и варианты исполнения по строкам сведены в технические характеристики и таблицу исполнений ниже.

Ключевые особенности

✓
До 44 ГГц
15 исполнений, 15 рабочих полос. Самая широкая полоса — 500 МГц – 18 ГГц у KADAMM ДМС-5-500/18000-30-SMA.
✓
Потери от 1 дБ
Меньше всего потерь — у KADAMM ДМС-5-2000/4000-20-SMA.
✓
Развязка до 18 дБ
Лучшая развязка — у KADAMM ДМС-5-2000/18000-30-SMA, KADAMM ДМС-5-2000/26500-30-SMA и ещё 2 исполнения.
✓
До 50 Вт
Наибольшую мощность держат KADAMM ДМС-5-2400/2700-50-SMA.
✓
КСВН от 1,25
Лучшее согласование в серии — у KADAMM ДМС-5-0/3000-2-SMA.
✓
Корпус от 25,4×29,3×16 мм
Самое компактное исполнение — KADAMM ДМС-5-0/3000-2-SMA.

Технические характеристики серии

Сводка по всем исполнениям KADAMM ДМС-5: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.

ПараметрЗначения в серии
Частоты0–44 ГГц
Мощность дел. / сумм., Вт8 вариантов — по таблице исполнений
Потери, дБот 1 до 17,5
Развязка, дБот 15 до 18
Разбаланс, ±дБ / °10 вариантов — по таблице исполнений
КСВНот 1,25 до 1,8
СоединительSMA; SMA (розетка); 2,92 мм; 2,4 мм
Габариты, ммот 25,4×29,3×16 до 250×72,7×12,7
Исполнения под заказ. Параметры, которых нет в таблицах, другие разъёмы, длины выводов и комплектацию уточните у инженеров KADAMM: пришлите частоты, мощность и условия установки — подберём исполнение и подготовим спецификацию.

Как читать характеристики

ПолосаПараметры таблицы гарантированы только внутри полосы исполнения, у её краёв они обычно хуже, чем в середине. Поэтому полосу берут с запасом по обоим краям. Самая узкая полоса в серии ДМС-5 — 2,4–2,7 ГГц, самая широкая — 500 МГц – 18 ГГц.
Вносимые потериПри 1 дБ до выхода доходит 79,4 % мощности, при 17,5 дБ — 1,8 %. Остальное уходит в тепло внутри изделия и в отражение.
Развязка15 дБ ослабляют обратную волну в 31,6 раза по мощности, 18 дБ — в 63,1 раза. Каждые 10 дБ — ещё вдесятеро меньше.
КСВНПри КСВН 1,25 отражается 1,2 % падающей мощности, при КСВН 1,8 — 8,2 %.
МощностьВ столбце «Мощность дел. / сумм., Вт» — непрерывная мощность, которую исполнение выдерживает длительно: от 1 до 50 Вт. Для импульсного режима допустимый уровень уточняют отдельно.
РазбалансНасколько выходы отличаются по амплитуде и фазе. Он важен, когда сигналы потом складываются — в антенных решётках и при сложении мощности.

Таблица исполнений

Все 15 исполнений серии ДМС-5 с артикулами для заявки.

В таблице указаны пределы: потери, разбаланс, КСВН — не больше указанного; развязка — не меньше указанного.

Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.

Исполнения серии

АртикулЧастоты, ГГцМощность дел. / сумм., ВтПотери, дБРазвязка, дБРазбаланс, ±дБ / °КСВНСоединительГабариты, мм
KADAMM ДМС-5-0/3000-2-SMA0–32/-17,5150,8/-1,25SMA25,4×29,3×16
KADAMM ДМС-5-0/6000-1-SMA-10–61/-14——1,35SMA (розетка)—
KADAMM ДМС-5-1000/2000-20-SMA1–220/-7,8152/61,5SMA (розетка)—
KADAMM ДМС-5-18000/26500-30-SMA18–26,530/21,8160,7/81,6SMA93×68,6×12,7
KADAMM ДМС-5-18000/40000-20-2,9218–4020/22,5161/101,72,92 мм93×68,6×12,7
KADAMM ДМС-5-2000/18000-30-SMA2–1830/51,6180,7/81,6SMA145×64,6×12,7
KADAMM ДМС-5-2000/26500-30-SMA2–26,530/22,2180,9/101,6SMA145×64,6×12,7
KADAMM ДМС-5-2000/4000-20-SMA2–420/11180,8/81,3SMA100×80×12
KADAMM ДМС-5-2400/2700-50-SMA2,4–2,750/31,2180,6/61,4SMA130×92×16
KADAMM ДМС-5-24000/44000-20-2,424–4420/12,8161/101,82,4 мм73×68,6×12,7
KADAMM ДМС-5-26500/40000-20-2,9226,5–4020/22,5160,8/101,82,92 мм73×68,6×12,7
KADAMM ДМС-5-500/18000-30-SMA0,5–1830/54,5160,8/81,5SMA250×72,7×12,7
KADAMM ДМС-5-6000/18000-30-SMA6–1830/51,4160,6/71,6SMA93×68,6×12,7
KADAMM ДМС-5-6000/26500-30-SMA6–26,530/21,8160,8/81,6SMA93×68,6×12,7
KADAMM ДМС-5-6000/40000-20-2,926–4020/22,5150,1/101,72,92 мм93×68,6×12,7

Как выбрать исполнение

1Полоса. По столбцу «Частоты, ГГц» оставьте исполнения, полоса которых накрывает все частоты системы с запасом по краям. Например, частоту 18 ГГц перекрывают 8 исполнений, в том числе KADAMM ДМС-5-18000/26500-30-SMA и KADAMM ДМС-5-18000/40000-20-2,92.
2Мощность. Сравните мощность передатчика с допустимой для исполнения и оставьте запас.
3Вносимые потери. Если этот параметр для вас главный, начните с KADAMM ДМС-5-2000/4000-20-SMA. У широкополосных исполнений, где верхняя частота втрое выше нижней и больше, средние потери — 2,33 дБ, у остальных — 2,8 дБ.
4Конструкция. Сверьте посадочное место и стыковку с соседними узлами: корпуса от 25,4×29,3×16 до 250×72,7×12,7 мм; подключение по исполнениям — в столбце «Соединитель» таблицы.
5Заявка. Запишите полный артикул выбранного исполнения из таблицы — по нему готовится предложение.
Сколько исполнений KADAMM ДМС-5 работает на участке диапазонаниже 1 ГГц3 исполнения1–4 ГГц (L, S)8 исполнений4–12 ГГц (C, X)7 исполнений12–27 ГГц (Ku, K)10 исполнений27–40 ГГц (Ka)4 исполнениявыше 40 ГГц1 исполнение

Исполнения серии KADAMM ДМС-5 по участкам диапазона частот; широкополосное исполнение учтено на каждом участке, который перекрывает.

Расчётный пример

Задача. Пример на цифрах исполнения KADAMM ДМС-5-6000/40000-20-2,92: что происходит с сигналом 20 Вт на входе.

1Потери 2,5 дБ: на выходе 20 Вт × 10^(−2,5/10) = 11,25 Вт; разница 8,75 Вт рассеивается в изделии или отражается.
2КСВН 1,7: коэффициент отражения (1,7 − 1) / (1,7 + 1) = 0,259, назад уходит 6,7 % — 1,344 Вт.
3Два исполнения с КСВН 1,8 подряд в худшем случае, когда отражения складываются в фазе: 2 × (1,8 − 1) / (1,8 + 1) = 0,571; суммарный КСВН (1 + 0,571) / (1 − 0,571) = 3,67, отражается 32,7 % мощности.
4С исполнениями, у которых КСВН 1,25, та же пара даёт не больше 1,57 — поэтому в длинных цепочках узлов выбирают исполнения с меньшим КСВН.

Применение

Делители применяют для разводки сигнала на несколько приёмников или антенн, сложения мощности усилителей, в антенных решётках и измерительных стендах.

Разводка сигнала на несколько приёмников или антенн
Сложение мощности усилителей
Измерительные стенды

Сколько исполнений ДМС-5 работает на каждом участке диапазона, показано на схеме в разделе «Как выбрать исполнение».

Сценарии по отраслям

РадиолокацияВ полосах от S до Ku работают 10 исполнений ДМС-5, например KADAMM ДМС-5-0/3000-2-SMA. В радиолокационных трактах на первом месте допустимая мощность и работа в широком диапазоне температур.
СвязьВсе 15 исполнений ДМС-5 работают в полосах от L до Ka. В радиорелейных и сотовых трактах решают малые потери и стабильность параметров на открытом воздухе.
Спутниковые станцииВ полосах C, Ku и Ka работают 10 исполнений ДМС-5, например KADAMM ДМС-5-0/6000-1-SMA-1. В земных станциях спутниковой связи важны малые потери на приёме и запас по мощности на передаче.
ИзмеренияВесь ряд ДМС-5 пригоден для стендовых трактов. На стендах и в лабораториях ценят малый КСВН и повторяемость параметров от подключения к подключению.

Монтаж и подключение

✓Изделия KADAMM ДМС-5 включают в тракт через соединители: гайку наворачивают от руки до упора и дотягивают динамометрическим ключом с моментом, принятым для данной серии соединителей.
✓Под нагрузкой вращают только накидную гайку, а не корпус, иначе изнашивается центральный контакт.
✓Перед подключением осматривают и очищают торцы контактов: на высоких частотах даже мелкая частица заметно поднимает КСВН.
✓Посадочное место берут по габаритам выбранного исполнения: в серии ДМС-5 они меняются от 25,4×29,3×16 до 250×72,7×12,7 мм.

Документация и поставка

В поставку каждого исполнения KADAMM ДМС-5 входят:

✓Делитель мощности
✓Паспорт изделия

Техническое описание серии ДМС-5 — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.

Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.

Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение ДМС-5 или соседней серии.

Термины и стандарты

  • КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).
  • Вносимые потери — ослабление полезного сигнала при прохождении через изделие, в децибелах.
  • Развязка — ослабление сигнала в обратном направлении или между портами, которые не должны быть связаны.
  • Допустимая мощность — наибольшая мощность непрерывного сигнала, которую изделие выдерживает длительно.
  • Разбаланс — различие амплитуд и фаз сигналов на выходах.

Обозначения и размеры соответствуют стандартам:

  • ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
  • ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
  • ГОСТ 18238-72 — термины линий передачи СВЧ
  • ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
  • ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ

Сравнение с похожими сериями KADAMM

Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.

СерияИзделияОхват частотИсполненийПодключение
KADAMM ДМС-5Делители мощности СВЧ на 5 выходов (сумматоры)до 44 ГГц15SMA, 2,92 мм, 2,4 мм
KADAMM ДМС-2Делители мощности СВЧ на 2 выхода (сумматоры)до 110 ГГц304SMA, N, 2,92 мм, 1,85 мм
KADAMM ДМС-3Делители мощности СВЧ на 3 выхода (сумматоры)до 50 ГГц101SMA, N, 2,92 мм, 2,4 мм
KADAMM ДМС-4Делители мощности СВЧ на 4 выхода (сумматоры)до 67 ГГц243SMA, N, 2,92 мм, BNC
KADAMM ДМС-6Делители мощности СВЧ на 6 выходов (сумматоры)до 44 ГГц55SMA, N, 2,92 мм, TNC

Когда брать соседнюю серию: нужно подключение через коаксиальные соединители — KADAMM ДМС-2.

Когда выбирают Делители мощности СВЧ на 5 выходов (сумматоры) KADAMM ДМС-5: Делители применяют для разводки сигнала на несколько приёмников или антенн, сложения мощности усилителей, в антенных решётках и измерительных стендах.

Вопросы и ответы

Почему делитель на два выхода «теряет» 3 дБ?+

Это деление: половина мощности уходит на другой выход. Собственное ослабление делителя — сверх этих 3 дБ, оно указано в таблице.

Какой диапазон частот у изделий KADAMM ДМС-5?+

Серия ДМС-5 в целом перекрывает до 44 ГГц. Полоса у каждого исполнения своя — она указана в таблице исполнений.

Какую мощность выдерживают исполнения ДМС-5?+

От 1 до 50 Вт. Наибольшую мощность держат KADAMM ДМС-5-2400/2700-50-SMA.

Какое исполнение ДМС-5 вносит меньше всего потерь?+

Меньше всего потерь — 1 дБ — у KADAMM ДМС-5-2000/4000-20-SMA.

У какого исполнения ДМС-5 самая высокая развязка?+

Наибольшая развязка — 18 дБ — у KADAMM ДМС-5-2000/18000-30-SMA, KADAMM ДМС-5-2000/26500-30-SMA и ещё 2 исполнения.

Как изделия KADAMM ДМС-5 подключаются к тракту?+

Подключение у серии ДМС-5 — SMA, 2,92 мм, 2,4 мм. Другое исполнение выводов обсуждается при заказе.

Чем серия KADAMM ДМС-5 отличается от KADAMM ДМС-2?+

KADAMM ДМС-2 — «Делители мощности СВЧ на 2 выхода (сумматоры)», охват до 110 ГГц. Остальные соседние серии сравнены в таблице выше.

Как пересчитать КСВН ДМС-5 в отражённую мощность?+

Коэффициент отражения равен (КСВН − 1) / (КСВН + 1), доля отражённой мощности — его квадрат. Для КСВН 1,8 это 8,2 %.

Можно ли получить расчёт под мой тракт?+

Да. Пришлите частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM (КАДАММ) посчитают потери и отражения и предложат исполнение.

Как заказать исполнение ДМС-5?+

Назовите полный артикул из таблицы, например «KADAMM ДМС-5-0/3000-2-SMA», и количество. Если подходящей строки нет, пришлите частоты, мощность и способ подключения — подберём ближайшее исполнение.

Какие документы есть на серию KADAMM ДМС-5?+

В блоке документов — техническое описание серии ДМС-5 и каталог СВЧ-компонентов KADAMM (КАДАММ); сертификаты и декларации высылаем по запросу.
