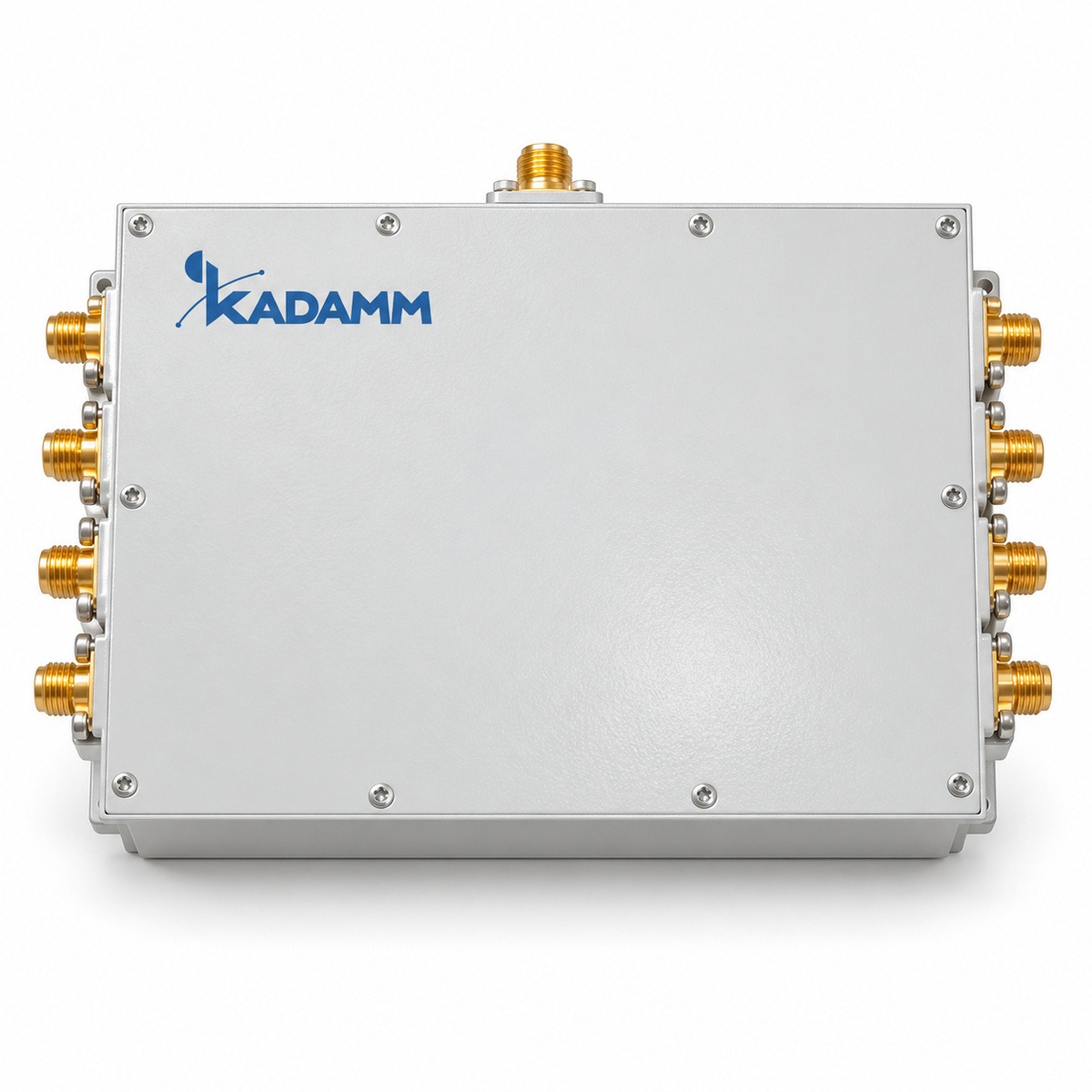

Делители и сумматоры мощности коаксиальные многоканальные KADAMM ДМС-М

Делители мощности KADAMM (КАДАММ) серии ДМС-М: делят сигнал между выходами с равными амплитудой и фазой и складывают его обратно.

охват частот серии до 50 ГГцисполнений 40развязка до 20 дБвносимые потери от 0,5 дБ

▤

Подберём Делители и сумматоры мощности коаксиальные многоканальные ДМС-М под ваш объектПришлите частоты, мощность, тип опоры или план помещения — инженеры KADAMM проверят модель, посчитают уровни сигнала и пришлют КП в течение рабочего дня.

Запросить подбор →

до 50 ГГц

охват частот серии

исполнений

до 20 дБ

развязка

от 0,5 дБ

вносимые потери

О серии

KADAMM ДМС-М — делители мощности производства KADAMM (КАДАММ).

В серии 40 исполнений, общий охват частот — до 50 ГГц. Подключение — N, SMA, 2,92 мм и 2,4 мм.

Исполнения ДМС-М различаются по параметрам: частоты, потери, развязка, КСВН, соединители, выходов.

Делитель мощности раздаёт сигнал поровну между выходами, а в обратную сторону складывает сигналы нескольких источников. Деление само по себе — не потери: на два выхода каждый получает половину мощности (3 дБ), на четыре — четверть (6 дБ), на восемь — восьмую часть (9 дБ). Сверх этого делитель вносит своё небольшое ослабление.

Развязка между выходами показывает, насколько нагрузки на разных выходах не влияют друг на друга, а разбаланс по амплитуде и фазе — насколько одинаковы выходы; это важно при сложении мощности и в антенных решётках.

Разброс по исполнениям ДМС-М: вносимое ослабление — 0,5–27 дБ; КСВН — 1,25–1,8 (при КСВН 1,8 отражается около 8 % мощности); развязка — 15–20 дБ. Значения для конкретного артикула — в таблице исполнений.

Соединитель N — резьбовой, надёжный для наружных и мощных трактов; прецизионные исполнения работают до 18 ГГц.

Деление на N выходов — 10·lg N дБ; в таблице смотрят ослабление сверх деления, развязку и разбаланс.

Принцип работы

Делитель мощности KADAMM ДМС-М делит входной сигнал между выходами поровну по амплитуде и в одной фазе; в обратную сторону тот же узел работает как сумматор. Развязка между выходами показывает, насколько сигнал одного плеча проникает в другое, а разбаланс — насколько выходы отличаются по амплитуде и фазе.

Разбаланс важен там, где сигналы потом складываются: в антенных решётках и при сложении мощности усилителей.

Конструкция и материалы

Изделие KADAMM ДМС-М собрано в металлическом корпусе с коаксиальными соединителями на входе и выходе.

Ключевые особенности

✓

До 50 ГГц
40 исполнений, 26 рабочих полос. Самая широкая полоса — 500 МГц – 6 ГГц у KADAMM ДМС-8-500/6000-SMA(р).

✓

Потери от 0,5 дБ
Меньше всего потерь — у KADAMM ДМС-3-2000/2300-N(р).

✓

Развязка до 20 дБ
Лучшая развязка — у KADAMM ДМС-64-3000/4000-20-SMA и KADAMM ДМС-9-1200/1600-10-SMA.

✓

КСВН от 1,25
Лучшее согласование в серии — у KADAMM ДМС-16-5700/5900-SMA(р), KADAMM ДМС-3-2000/2300-N(р) и ещё 7 исполнений.

Технические характеристики серии

Сводка по всем исполнениям KADAMM ДМС-М: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.

Параметр	Значения в серии
Частоты	0–50 ГГц
Потери, дБ	от 0,5 до 27
Развязка, дБ	от 15 до 20
КСВН	от 1,25 до 1,8
Соединитель	5 вариантов — по таблице исполнений
Выходов	9 вариантов — по таблице исполнений
Разбаланс, ±дБ	10 вариантов — по таблице исполнений
Мощность в режиме делителя / сумматора, Вт	5/- — KADAMM ДМС-22-0/1000-5-N; 20/- — KADAMM ДМС-64-3000/4000-20-SMA; 10/- — KADAMM ДМС-9-1200/1600-10-SMA
Мощность, Вт	30 — KADAMM ДМС-9-6000/18000-30-SMA
Разбаланс амплитуды / фазы, ±дБ / °, не более	0,6/10 — KADAMM ДМС-64-3000/4000-20-SMA
Вносимые потери (без учёта деления), дБ, не более	2 — KADAMM ДМС-64-3000/4000-20-SMA; 2,5 — KADAMM ДМС-9-1200/1600-10-SMA; 1,5 (6–10 ГГц); 2,5 (10–18 ГГц) — KADAMM ДМС-9-6000/18000-30-SMA
Обратная мощность, Вт	1 — KADAMM ДМС-22-0/1000-5-N
Разбаланс фазы, ±°	8 — KADAMM ДМС-9-6000/18000-30-SMA

Исполнения под заказ. Параметры, которых нет в таблицах, другие разъёмы, длины выводов и комплектацию уточните у инженеров KADAMM: пришлите частоты, мощность и условия установки — подберём исполнение и подготовим спецификацию.

Как читать характеристики

ПолосаПараметры таблицы гарантированы только внутри полосы исполнения, у её краёв они обычно хуже, чем в середине. Поэтому полосу берут с запасом по обоим краям. Самая узкая полоса в серии ДМС-М — 7,12–7,25 ГГц, самая широкая — 500 МГц – 6 ГГц.

Вносимые потериПри 0,5 дБ до выхода доходит 89,1 % мощности, при 27 дБ — 0,2 %. Остальное уходит в тепло внутри изделия и в отражение.

Развязка15 дБ ослабляют обратную волну в 31,6 раза по мощности, 20 дБ — в 100 раз. Каждые 10 дБ — ещё вдесятеро меньше.

КСВНПри КСВН 1,25 отражается 1,2 % падающей мощности, при КСВН 1,8 — 8,2 %.

РазбалансНасколько выходы отличаются по амплитуде и фазе. Он важен, когда сигналы потом складываются — в антенных решётках и при сложении мощности.

Таблица исполнений

Все 40 исполнений серии ДМС-М с артикулами для заявки.

В таблице указаны пределы: потери, КСВН — не больше указанного; развязка — не меньше указанного.

Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.

Исполнения серии

Артикул	Частоты, ГГц	Потери, дБ	Развязка, дБ	КСВН	Соединитель	Выходов	Разбаланс, ±дБ
KADAMM ДМС-16-1000/2000-N(р)	1-2	1,2	15	1,5	N (розетка)	1: 16	≤±0,4
KADAMM ДМС-16-2000/6000-N(р)	2,0-6,0	0,9	15	1,5	N (розетка)	1: 16	≤±0,5
KADAMM ДМС-16-4000/8000-2,92(р)	4-8	1,8	15	1,5	2,92 (розетка)	1: 16	≤±0,5
KADAMM ДМС-16-5700/5900-SMA(р)	5,7-5,9	0,9	15	1,25	SMA (розетка)	1: 16	≤±0,5
KADAMM ДМС-22-0/1000-5-N	0–1	27 (вместе с теоретическим делением 26,8 дБ)	—	1,4	N (розетка)	1: 22	—
KADAMM ДМС-3-2000/2300-N(р)	2,0-2,3	0,5	15	1,25	N (розетка)	1: 3	≤±0,2
KADAMM ДМС-3-2500/2700-N(р)	2,5-2,7	0,7	15	1,25	N (розетка)	1: 3	≤±0,2
KADAMM ДМС-3-3400/3600-N(р)	3,4-3,6	0,6	15	1,25	N (розетка)	1: 3	≤±0,2
KADAMM ДМС-3-800/2700-N(р)	0,8-2,7	0,6	15	1,25	N (розетка)	1: 3	≤±0,2
KADAMM ДМС-3-8000/12000-N(р)	8,0-12,0	1,2	15	1,35	N (розетка)	1: 3	≤±0,3
KADAMM ДМС-4-17700/21200-2,92(р)	17,7-21,2	1,3	16	1,5	2,92 (розетка)	1: 4	≤±0,3
KADAMM ДМС-4-2000/2300-N(р)	2,0-2,3	0,8	15	1,25	N (розетка)	1: 4	≤±0,1
KADAMM ДМС-4-2000/6000-SMA(р)	2,0-6,0	0,9	15	1,5	SMA (розетка)	1: 4	≤±0,3
KADAMM ДМС-4-2500/2700-N(р)	2,5-2,7	0,8	15	1,25	N (розетка)	1: 4	≤±0,1
KADAMM ДМС-4-27500/31000-2,92(р)	27,5-31,0	1,3	16	1,5	2,92 (розетка)	1: 4	≤±0,3
KADAMM ДМС-4-3400/3600-N(р)	3,4-3,6	0,8	15	1,25	N (розетка)	1: 4	≤±0,2
KADAMM ДМС-4-47000/50000-2,4(р)	47,0-50,0	2,5	15	1,5	2,4 (розетка)	1: 4	≤±0,7
KADAMM ДМС-4-6000/18000-SMA(р)	6,0-18,0	1,5	15	1,5	SMA (розетка)	1: 4	≤±0,3
KADAMM ДМС-4-8000/12000-SMA(р)	8,0-12,0	1,2	15	1,5	SMA (розетка)	1: 4	≤±0,3
KADAMM ДМС-4-950/2500-N(р)	0,95-2,5	0,7	18	1,25	N (розетка)	1: 4	≤±0,2
KADAMM ДМС-5-13000/14000-SMA(р)	13,0-14,0	0,8	15	1,5	SMA (розетка)	1: 5	≤±0,5
KADAMM ДМС-5-2000/2300-N(р)	2,0-2,3	1,0	15	1,4	N (розетка)	1: 5	≤±0,2
KADAMM ДМС-5-2500/2700-N(р)	2,5-2,7	1,0	15	1,4	N (розетка)	1: 5	≤±0,2
KADAMM ДМС-5-3400/3600-N(р)	3,4-3,6	1,0	15	1,4	N (розетка)	1: 5	≤±0,25
KADAMM ДМС-5-8000/9000-SMA(р)	8,0-9,0	0,9	15	1,4	SMA (розетка)	1: 5	≤±0,3
KADAMM ДМС-6-2000/2300-N(р)	2,0-2,3	1,2	15	1,5	N (розетка)	1: 6	≤±0,2
KADAMM ДМС-6-2500/2700-N(р)	2,5-2,7	1,2	15	1,5	N (розетка)	1: 6	≤±0,3
KADAMM ДМС-6-3400/3600-N(р)	3,4-3,6	1,2	15	1,5	N (розетка)	1: 6	≤±0,25
KADAMM ДМС-6-8000/15000-SMA(р)	8,0-15,0	1,6	16	1,5	SMA (розетка)	1: 6	≤±0,3
KADAMM ДМС-64-3000/4000-20-SMA	3–4	—	20	1,5	SMA (розетка)	1: 64	—
KADAMM ДМС-8-2000/18000-SMA(р)	2-18	4	16	1,8	SMA (розетка)	1: 8	≤±0,9
KADAMM ДМС-8-4400/6500-SMA(р)	4,4-6,5	0,6	15	1,3	SMA (розетка)	1: 8	≤±0,4
KADAMM ДМС-8-500/2000-SMA(р)	0,5-2	1,5	15	1,5	SMA (розетка)	1: 8	≤±0,4
KADAMM ДМС-8-500/6000-SMA(р)	0,5-6	3,5	15	1,5	SMA (розетка)	1: 8	≤±0,5
KADAMM ДМС-8-7120/7250-SMA(р)	7,12-7,25	0,6	15	1,4	SMA (розетка)	1: 8	≤±0,3
KADAMM ДМС-8-8000/12000-SMA(р)	8-12	1,6	16	1,5	SMA (розетка)	1: 8	≤±0,6
KADAMM ДМС-8-8000/15000-SMP(в)	8-15	2	16	1,5	SMP (вилка)	1: 8	≤±0,5
KADAMM ДМС-8-9300/9500-SMA(р)	9,3-9,5	0,7	18	1,3	SMA (розетка)	1: 8	≤±0,3
KADAMM ДМС-9-1200/1600-10-SMA	1,2–1,6	—	20	1,5	SMA (розетка)	1: 9	—
KADAMM ДМС-9-6000/18000-30-SMA	6–18	—	18	1,6	SMA (розетка)	1: 9	0,6

Как выбрать исполнение

1Полоса. По столбцу «Частоты, ГГц» оставьте исполнения, полоса которых накрывает все частоты системы с запасом по краям. Например, частоту 3,5 ГГц перекрывают 9 исполнений, в том числе KADAMM ДМС-16-2000/6000-N(р) и KADAMM ДМС-3-3400/3600-N(р).

2Вносимые потери. Если этот параметр для вас главный, начните с KADAMM ДМС-3-2000/2300-N(р). У широкополосных исполнений, где верхняя частота втрое выше нижней и больше, средние потери — 1,84 дБ, у остальных — 1,09 дБ.

3Конструкция. Сверьте посадочное место и стыковку с соседними узлами: подключение по исполнениям — в столбце «Соединитель» таблицы.

4Заявка. Запишите полный артикул выбранного исполнения из таблицы — по нему готовится предложение.

Исполнения серии KADAMM ДМС-М по участкам диапазона частот; широкополосное исполнение учтено на каждом участке, который перекрывает.

Расчётный пример

Задача. Пример на цифрах исполнения KADAMM ДМС-4-8000/12000-SMA(р): что происходит с сигналом 10 Вт на входе.

1Потери 1,2 дБ: на выходе 10 Вт × 10^(−1,2/10) = 7,59 Вт; разница 2,41 Вт рассеивается в изделии или отражается.

2КСВН 1,5: коэффициент отражения (1,5 − 1) / (1,5 + 1) = 0,2, назад уходит 4 % — 0,4 Вт.

3Два исполнения с КСВН 1,8 подряд в худшем случае, когда отражения складываются в фазе: 2 × (1,8 − 1) / (1,8 + 1) = 0,571; суммарный КСВН (1 + 0,571) / (1 − 0,571) = 3,67, отражается 32,7 % мощности.

4С исполнениями, у которых КСВН 1,25, та же пара даёт не больше 1,57 — поэтому в длинных цепочках узлов выбирают исполнения с меньшим КСВН.

Применение

Делители применяют для разводки сигнала на несколько приёмников или антенн, сложения мощности усилителей, в антенных решётках и измерительных стендах.

Разводка сигнала на несколько приёмников или антенн

Сложение мощности усилителей

Измерительные стенды

Сколько исполнений ДМС-М работает на каждом участке диапазона, показано на схеме в разделе «Как выбрать исполнение».

Сценарии по отраслям

РадиолокацияВ полосах от S до Ku работают 34 исполнения ДМС-М, например KADAMM ДМС-16-2000/6000-N(р). В радиолокационных трактах на первом месте допустимая мощность и работа в широком диапазоне температур.

СвязьВ полосах от L до Ka работают 38 исполнений ДМС-М, например KADAMM ДМС-16-1000/2000-N(р). В радиорелейных и сотовых трактах решают малые потери и стабильность параметров на открытом воздухе.

Спутниковые станцииВ полосах C, Ku и Ka работают 15 исполнений ДМС-М, например KADAMM ДМС-16-2000/6000-N(р). В земных станциях спутниковой связи важны малые потери на приёме и запас по мощности на передаче.

ИзмеренияВесь ряд ДМС-М пригоден для стендовых трактов. На стендах и в лабораториях ценят малый КСВН и повторяемость параметров от подключения к подключению.

Монтаж и подключение

✓Изделия KADAMM ДМС-М включают в тракт через соединители: гайку наворачивают от руки до упора и дотягивают динамометрическим ключом с моментом, принятым для данной серии соединителей.

✓Под нагрузкой вращают только накидную гайку, а не корпус, иначе изнашивается центральный контакт.

✓Перед подключением осматривают и очищают торцы контактов: на высоких частотах даже мелкая частица заметно поднимает КСВН.

Документация и поставка

В поставку каждого исполнения KADAMM ДМС-М входят:

✓Делитель мощности

✓Паспорт изделия

Техническое описание серии ДМС-М — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.

Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.

Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение ДМС-М или соседней серии.

Термины и стандарты

КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).
Вносимые потери — ослабление полезного сигнала при прохождении через изделие, в децибелах.
Развязка — ослабление сигнала в обратном направлении или между портами, которые не должны быть связаны.
Разбаланс — различие амплитуд и фаз сигналов на выходах.

Обозначения и размеры соответствуют стандартам:

ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
ГОСТ 18238-72 — термины линий передачи СВЧ
ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ

Сравнение с похожими сериями KADAMM

Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.

Серия	Изделия	Охват частот	Исполнений	Подключение
KADAMM ДМС-М	Делители и сумматоры мощности коаксиальные многоканальные	до 50 ГГц	40	N, SMA, 2,92 мм и 2,4 мм
KADAMM ДМС-2	Делители мощности СВЧ на 2 выхода (сумматоры)	до 110 ГГц	304	SMA, N, 2,92 мм, 1,85 мм
KADAMM ДМС-3	Делители мощности СВЧ на 3 выхода (сумматоры)	до 50 ГГц	101	SMA, N, 2,92 мм, 2,4 мм
KADAMM ДМС-4	Делители мощности СВЧ на 4 выхода (сумматоры)	до 67 ГГц	243	SMA, N, 2,92 мм, BNC
KADAMM ДМС-5	Делители мощности СВЧ на 5 выходов (сумматоры)	до 44 ГГц	15	SMA, 2,92 мм, 2,4 мм

Когда брать соседнюю серию: нужно подключение через коаксиальные соединители — KADAMM ДМС-2.

Когда выбирают Делители и сумматоры мощности коаксиальные многоканальные KADAMM ДМС-М: Делители применяют для разводки сигнала на несколько приёмников или антенн, сложения мощности усилителей, в антенных решётках и измерительных стендах.

Вопросы и ответы

Почему делитель на два выхода «теряет» 3 дБ?+

Это деление: половина мощности уходит на другой выход. Собственное ослабление делителя — сверх этих 3 дБ, оно указано в таблице.

Какой диапазон частот у изделий KADAMM ДМС-М?+

Серия ДМС-М в целом перекрывает до 50 ГГц. Полоса у каждого исполнения своя — она указана в таблице исполнений.

Какое исполнение ДМС-М вносит меньше всего потерь?+

Меньше всего потерь — 0,5 дБ — у KADAMM ДМС-3-2000/2300-N(р).

У какого исполнения ДМС-М самая высокая развязка?+

Наибольшая развязка — 20 дБ — у KADAMM ДМС-64-3000/4000-20-SMA и KADAMM ДМС-9-1200/1600-10-SMA.

У какого исполнения ДМС-М самый низкий КСВН?+

Самый низкий КСВН — 1,25 — у KADAMM ДМС-16-5700/5900-SMA(р), KADAMM ДМС-3-2000/2300-N(р) и ещё 7 исполнений.

Как изделия KADAMM ДМС-М подключаются к тракту?+

Подключение у серии ДМС-М — N, SMA, 2,92 мм и 2,4 мм. Другое исполнение выводов обсуждается при заказе.

Чем серия KADAMM ДМС-М отличается от KADAMM ДМС-2?+

KADAMM ДМС-2 — «Делители мощности СВЧ на 2 выхода (сумматоры)», охват до 110 ГГц. Остальные соседние серии сравнены в таблице выше.

Как пересчитать КСВН ДМС-М в отражённую мощность?+

Коэффициент отражения равен (КСВН − 1) / (КСВН + 1), доля отражённой мощности — его квадрат. Для КСВН 1,8 это 8,2 %.

Можно ли получить расчёт под мой тракт?+

Да. Пришлите частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM (КАДАММ) посчитают потери и отражения и предложат исполнение.

Как заказать исполнение ДМС-М?+

Назовите полный артикул из таблицы, например «KADAMM ДМС-16-1000/2000-N(р)», и количество. Если подходящей строки нет, пришлите частоты, мощность и способ подключения — подберём ближайшее исполнение.

Какие документы есть на серию KADAMM ДМС-М?+

В блоке документов — техническое описание серии ДМС-М и каталог СВЧ-компонентов KADAMM (КАДАММ); сертификаты и декларации высылаем по запросу.

Другие серии этого раздела каталога KADAMM: Делители мощности (сплиттеры) и сумматоры →

Подбор исполнения KADAMM ДМС-М под ваш тракт
