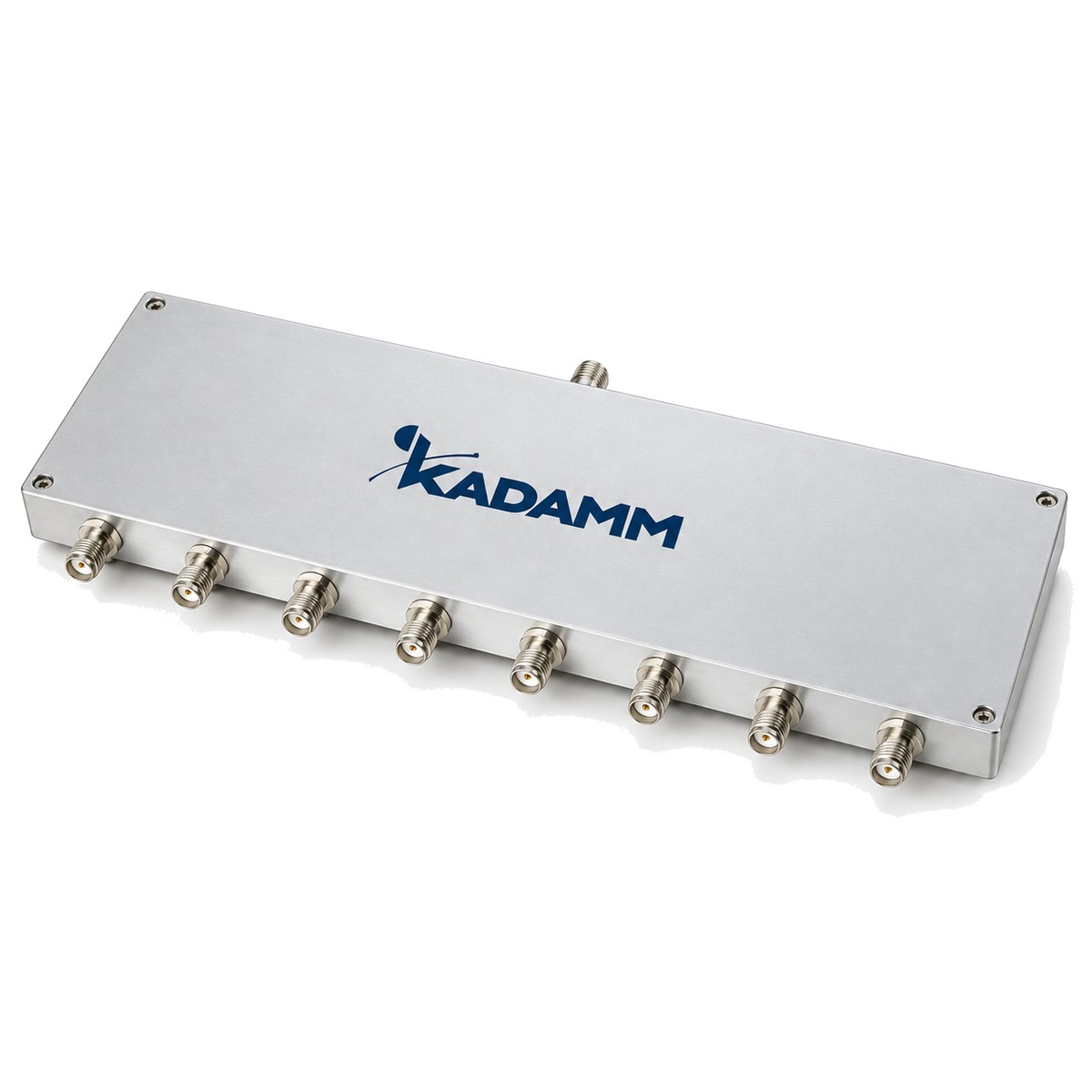

Делители мощности СВЧ на 8 выходов (сумматоры) KADAMM ДМС-8
Делители мощности KADAMM (КАДАММ) серии ДМС-8: делят сигнал между выходами с равными амплитудой и фазой и складывают его обратно.
охват частот серии до 67 ГГцисполнения 153мощность в режиме деления и сложения до 250 Втразвязка до 30 дБ
▤
Подберём Делители мощности СВЧ на 8 выходов (сумматоры) ДМС-8 под ваш объектПришлите частоты, мощность, тип опоры или план помещения — инженеры KADAMM проверят модель, посчитают уровни сигнала и пришлют КП в течение рабочего дня.
Запросить подбор →до 67 ГГц
охват частот серии
153
исполнения
до 250 Вт
мощность в режиме деления и сложения
до 30 дБ
развязка
О серии
KADAMM ДМС-8 — делители мощности производства KADAMM (КАДАММ).
В серии 153 исполнения, общий охват частот — до 67 ГГц. Подключение — SMA, N, 2,92 мм, 2,4 мм.
Исполнения ДМС-8 различаются по параметрам: частоты, мощность в режиме деления и сложения, потери, развязка, разбаланс, КСВН.
Артикул исполнения читается по таблице: после обозначения серии ДМС-8 идут нижняя и верхняя границы полосы в мегагерцах, затем допустимая мощность в ваттах; например, KADAMM ДМС-8-0/10000-0,5-SMA работает в полосе 0–10 ГГц.
Делитель мощности раздаёт сигнал поровну между выходами, а в обратную сторону складывает сигналы нескольких источников. Деление само по себе — не потери: на два выхода каждый получает половину мощности (3 дБ), на четыре — четверть (6 дБ), на восемь — восьмую часть (9 дБ). Сверх этого делитель вносит своё небольшое ослабление.
Развязка между выходами показывает, насколько нагрузки на разных выходах не влияют друг на друга, а разбаланс по амплитуде и фазе — насколько одинаковы выходы; это важно при сложении мощности и в антенных решётках.
Разброс по исполнениям ДМС-8: вносимое ослабление — 0,3–23 дБ; КСВН — 1,15–2,8 (при КСВН 2,8 отражается около 22 % мощности); развязка — 6–30 дБ. Значения для конкретного артикула — в таблице исполнений.
SMA — самый распространённый малогабаритный соединитель СВЧ; прецизионные исполнения работают до 18–26,5 ГГц.
Деление на N выходов — 10·lg N дБ; в таблице смотрят ослабление сверх деления, развязку и разбаланс.
Принцип работы
Делитель мощности KADAMM ДМС-8 делит входной сигнал между выходами поровну по амплитуде и в одной фазе; в обратную сторону тот же узел работает как сумматор. Развязка между выходами показывает, насколько сигнал одного плеча проникает в другое, а разбаланс — насколько выходы отличаются по амплитуде и фазе.
Разбаланс важен там, где сигналы потом складываются: в антенных решётках и при сложении мощности усилителей.
Конструкция и материалы
Изделие KADAMM ДМС-8 собрано в металлическом корпусе с коаксиальными соединителями на входе и выходе. Материалы, корпуса и варианты исполнения по строкам сведены в технические характеристики и таблицу исполнений ниже.
Ключевые особенности
✓
До 67 ГГц153 исполнения, 110 рабочих полос. Самая широкая полоса — 5 МГц – 1 ГГц у KADAMM ДМС-8-5/1000-1-SMA.
✓
Потери от 0,3 дБМеньше всего потерь — у KADAMM ДМС-8-1500/1700-20-SMA.
✓
Развязка до 30 дБЛучшая развязка — у KADAMM ДМС-8-950/2150-30-N-SMA и KADAMM ДМС-8-950/2150-30-SMA.
✓
До 250 ВтНаибольшую мощность держат KADAMM ДМС-8-1850/2700-250-N.
✓
КСВН от 1,15Лучшее согласование в серии — у KADAMM ДМС-8-0/2000-2-SMA.
✓
Корпус от 43,2×42,5×16 ммСамое компактное исполнение — KADAMM ДМС-8-0/3000-2-SMA.
Технические характеристики серии
Сводка по всем исполнениям KADAMM ДМС-8: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Частоты | 0–67 ГГц |
| Мощность дел. / сумм., Вт | 23 варианта — по таблице исполнений |
| Потери, дБ | от 0,3 до 23 |
| Развязка, дБ | от 6 до 30 |
| Разбаланс, ±дБ / ° | 42 варианта — по таблице исполнений |
| КСВН | от 1,15 до 2,8 |
| Соединитель | 14 вариантов — по таблице исполнений |
| Габариты, мм | от 43,2×42,5×16 до 364×208×14 |
| Прямая мощность, Вт, не более | 30 — KADAMM ДМС-8-100/2000-30-SMA-2, KADAMM ДМС-8-2000/18000-30-SMA, KADAMM ДМС-8-2000/8000-30-SMA-2, KADAMM ДМС-8-500/6000-30-SMA-2; 10 — KADAMM ДМС-8-18000/40000-10-2,92; 20 — KADAMM ДМС-8-500/8000-20-SMA-2; 50 — KADAMM ДМС-8-698/2700-50-SMA |
| КСВН входа, не более | 1,4 — KADAMM ДМС-8-100/2000-30-SMA-2, KADAMM ДМС-8-2000/8000-30-SMA-2; 1,9 — KADAMM ДМС-8-18000/40000-10-2,92; 1,6 — KADAMM ДМС-8-2000/18000-30-SMA, KADAMM ДМС-8-500/8000-20-SMA-2; 1,5 — KADAMM ДМС-8-500/6000-30-SMA-2; 1,35 — KADAMM ДМС-8-698/2700-50-SMA |
| КСВН выходов, не более | 1,3 — KADAMM ДМС-8-100/2000-30-SMA-2, KADAMM ДМС-8-2000/8000-30-SMA-2; 1,8 — KADAMM ДМС-8-18000/40000-10-2,92; 1,5 — KADAMM ДМС-8-2000/18000-30-SMA, KADAMM ДМС-8-500/6000-30-SMA-2, KADAMM ДМС-8-500/8000-20-SMA-2; 1,35 — KADAMM ДМС-8-698/2700-50-SMA |
| Обратная мощность, Вт | 2 — KADAMM ДМС-8-100/2000-30-SMA-2, KADAMM ДМС-8-698/2700-50-SMA; 3 — KADAMM ДМС-8-18000/40000-10-2,92, KADAMM ДМС-8-2000/18000-30-SMA, KADAMM ДМС-8-2000/8000-30-SMA-2, KADAMM ДМС-8-500/6000-30-SMA-2, KADAMM ДМС-8-500/8000-20-SMA-2 |
| Рабочая температура, °C | -40–+85 — KADAMM ДМС-8-100/2000-30-SMA-2, KADAMM ДМС-8-500/6000-30-SMA-2, KADAMM ДМС-8-698/2700-50-SMA; -55–+85 — KADAMM ДМС-8-18000/40000-10-2,92, KADAMM ДМС-8-2000/18000-30-SMA, KADAMM ДМС-8-2000/8000-30-SMA-2, KADAMM ДМС-8-500/8000-20-SMA-2 |
| Вносимые потери (без учёта деления), дБ, не более | 3,2 — KADAMM ДМС-8-100/2000-100-SMA, KADAMM ДМС-8-2000/18000-20-SMA-3; 3,5 — KADAMM ДМС-8-1000/12400-30, KADAMM ДМС-8-2000/18000-20-SMA-2; 7 — KADAMM ДМС-8-1000/40000-20-2,92-2, KADAMM ДМС-8-500/18000-20-SMA-2; 2,8 — KADAMM ДМС-8-12000/26500-20-SMA; 2 — KADAMM ДМС-8-18000/40000-20; 3,6 — KADAMM ДМС-8-18000/40000-20-2,92-1, KADAMM ДМС-8-18000/40000-20-2,92-2; 1,9 — KADAMM ДМС-8-2000/8000-20-SMA; 2,5 — KADAMM ДМС-8-450/6000-20-SMA, KADAMM ДМС-8-500/6000-20-SMA; 9 — KADAMM ДМС-8-500/26500-20-SMA; 3,0 — KADAMM ДМС-8-600/8000-20-SMA; 2,9 — KADAMM ДМС-8-6000/26500-20-SMA |
Исполнения под заказ. Параметры, которых нет в таблицах, другие разъёмы, длины выводов и комплектацию уточните у инженеров KADAMM: пришлите частоты, мощность и условия установки — подберём исполнение и подготовим спецификацию.
Как читать характеристики
ПолосаПараметры таблицы гарантированы только внутри полосы исполнения, у её краёв они обычно хуже, чем в середине. Поэтому полосу берут с запасом по обоим краям. Самая узкая полоса в серии ДМС-8 — 35,35–36,15 ГГц, самая широкая — 5 МГц – 1 ГГц.
Вносимые потериПри 0,3 дБ до выхода доходит 93,3 % мощности, при 23 дБ — 0,5 %. Остальное уходит в тепло внутри изделия и в отражение.
Развязка6 дБ ослабляют обратную волну в 4 раза по мощности, 30 дБ — в 1 000 раз. Каждые 10 дБ — ещё вдесятеро меньше.
КСВНПри КСВН 1,15 отражается 0,49 % падающей мощности, при КСВН 2,8 — 22,4 %.
МощностьВ столбце «Мощность дел. / сумм., Вт» — непрерывная мощность, которую исполнение выдерживает длительно: от 0,1 до 250 Вт. Для импульсного режима допустимый уровень уточняют отдельно.
РазбалансНасколько выходы отличаются по амплитуде и фазе. Он важен, когда сигналы потом складываются — в антенных решётках и при сложении мощности.
Таблица исполнений
Все 153 исполнения серии ДМС-8 с артикулами для заявки.
В таблице указаны пределы: потери, разбаланс, КСВН — не больше указанного; развязка — не меньше указанного.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул | Частоты, ГГц | Мощность дел. / сумм., Вт | Потери, дБ | Развязка, дБ | Разбаланс, ±дБ / ° | КСВН | Соединитель | Габариты, мм |
|---|---|---|---|---|---|---|---|---|
| KADAMM ДМС-8-0/10000-0,5-SMA | 0–10 | 0,5/- | 18±2,8 | - | 2/- | 1,6 | SMA | 106×50×12 |
| KADAMM ДМС-8-0/18000-1-SMA | 0–18 | 1/- | 23 | 10 | 1,2/12 | 2,5 | SMA | 92,5×60,18×10 |
| KADAMM ДМС-8-0/2000-2-N | 0–2 | 2/- | 19 | 17,5 | 0,5/1 | 1,25 | N | 200×60×20 |
| KADAMM ДМС-8-0/2000-2-SMA | 0–2 | 2/- | 19 | 17,5 | 0,3/3 | 1,15 | SMA | 120×60×12 |
| KADAMM ДМС-8-0/3000-2-N | 0–3 | 2/- | 19,5 | 18,5 | 0,5/2 | 1,3 | N | 60,47×59,55×20 |
| KADAMM ДМС-8-0/3000-2-SMA | 0–3 | 2/- | 18±1,5 | 18 | 1/- | 1,3 | SMA | 43,2×42,5×16 |
| KADAMM ДМС-8-0/4000-2-SMA | 0–4 | 2/- | 19,5 | 17 | 0,8/8 | 1,4 | SMA | 120×60×12 |
| KADAMM ДМС-8-0/6000-2-SMA | 0–6 | 2/- | 18±2,5 | 18 | 1,2/- | 1,5 | SMA | 43,2×42,5×16 |
| KADAMM ДМС-8-0/8000-2-SMA | 0–8 | 2/- | 20±1,5 | 18 | 1,8/- | 1,6 | SMA | 43,2×42,5×16 |
| KADAMM ДМС-8-10/100-1-SMA | 0,01–0,1 | 1/0,5 | 1 | 20 | 0,4/4 | 1,3 | SMA | 120×32×13 |
| KADAMM ДМС-8-10/1800-2-SMA | 0,01–1,8 | 2/- | 6,0 | 18 | 0,7// | 2,8 | SMA | — |
| KADAMM ДМС-8-100/2000-100-SMA | 0,1–2 | 100/- | — | 18 | 0,3/4 | 1,4 | SMA (розетка) | — |
| KADAMM ДМС-8-100/2000-30-SMA | 0,1–2 | 30/2 | 3,4 | 18 | 0,3/4 | 1,35 | SMA | 224×220×10 |
| KADAMM ДМС-8-100/2000-30-SMA-2 | 0,1–2 | — | 4 | 18 | — | — | SMA | 220×225×11 |
| KADAMM ДМС-8-100/3000-30-SMA | 0,1–3 | 30/2 | 6,5 | 18 | 0,3/6 | 1,35 | SMA | 322×170×10 |
| KADAMM ДМС-8-100/4000-30-SMA(в)-SMA | 0,1–4 | 30/2 | 6,5 | 12 | 0,5/6 | 1,55 | SMA | 252×158×10 |
| KADAMM ДМС-8-100/700-1-SMA | 0,1–0,7 | 1/0,5 | 2 | 18 | 0,4/8 | 1,5 | SMA | 120×32×13 |
| KADAMM ДМС-8-100/700-30-SMA | 0,1–0,7 | 30/2 | 2 | 20 | 0,3/3 | 1,25 | SMA | 190×190×12 |
| KADAMM ДМС-8-1000/12400-30 | 1–12,4 | 30/- | — | 16 | — | 1,8 | уточняйте у менеджера | — |
| KADAMM ДМС-8-1000/1700-30-SMA | 1–1,7 | 30/2 | 0,8 | 22 | 0,4/4 | 1,25 | SMA | 112×70×12 |
| KADAMM ДМС-8-1000/18000-20-SMA | 1–18 | 20/1 | 4 | 15 | 0,5/10 | 1,8 | SMA | 156×110×10 |
| KADAMM ДМС-8-1000/26500-30-SMA | 1–26,5 | 30/2 | 5,4 | 18 | 0,5/7 | 1,6 | SMA | 120×110×12,7 |
| KADAMM ДМС-8-1000/3000-30-SMA | 1–3 | 30/2 | 1 | 18 | 0,3/4 | 1,3 | SMA | 112×70×12 |
| KADAMM ДМС-8-1000/40000-20-2,92 | 1–40 | 20/2 | 7,3 | 18 | 0,7/11 | 1,7 | 2,92 мм | 120×110×12,7 |
| KADAMM ДМС-8-1000/40000-20-2,92-2 | 1–40 | 20/- | — | 16 | 0,6/9 | 1,7 | 2,92 мм (розетка) | — |
| KADAMM ДМС-8-1000/50000-20-2,4 | 1–50 | 20/2 | 9,2 | 18 | 0,9/14 | 1,8 | 2,4 мм | 120×110×12,7 |
| KADAMM ДМС-8-1000/6000-30-SMA | 1–6 | 30/2 | 2 | 23 | 0,2/4 | 1,25 | SMA | 110×82×12 |
| KADAMM ДМС-8-1100/1700-30-TNC | 1,1–1,7 | 30/2 | 0,8 | 22 | 0,3/3 | 1,25 | TNC | 192×62×20 |
| KADAMM ДМС-8-12000/26500-20-SMA | 12–26,5 | 20/- | — | 16 | 0,8/6 | 1,6 | SMA (розетка) | — |
| KADAMM ДМС-8-1370/30-SMA | 1,37 | 30/2 | 0,8 | 20 | 0,2/3 | 1,2 | SMA | 112×70×12 |
| KADAMM ДМС-8-1500/1700-20-SMA | 1,5–1,7 | 20/1 | 0,3 | 20 | 0,2/4 | 1,25 | SMA | 138×125×14 |
| KADAMM ДМС-8-1500/5000-30-SMA | 1,5–5 | 30/2 | 1,2 | 20 | 0,2/2 | 1,3 | SMA | 108×63×10 |
| KADAMM ДМС-8-1525/1850-100-N | 1,525–1,85 | 100/10 | 0,8 | 18 | 0,3/4 | 1,2 | N | 212×125×22 |
| KADAMM ДМС-8-17000/31000-20-2,92 | 17–31 | 20/1 | 2 | 16 | 0,5/6 | 1,6 | 2,92 мм | 104×40×10 |
| KADAMM ДМС-8-18000/26500-20-2,92 | 18–26,5 | 20/1 | 1,8 | 16 | 0,5/6 | 1,6 | 2,92 мм | 104×40×10 |
| KADAMM ДМС-8-18000/40000-10-2,92 | 18–40 | — | 3,5 | 15 | — | — | 2,92 мм | 104×40×10 |
| KADAMM ДМС-8-18000/40000-20 | 18–40 | 20/- | — | 16 | — | 1,8 | уточняйте у менеджера | — |
| KADAMM ДМС-8-18000/40000-20-2,92 | 18–40 | 20/1 | 3,2 | 16 | 0,5/8 | 1,7 | 2,92 мм | 104×40×10 |
| KADAMM ДМС-8-18000/40000-20-2,92-1 | 18–40 | 20/- | — | 15 | 0,9/10 | 1,85 | 2,92 мм (розетка) | — |
| KADAMM ДМС-8-18000/40000-20-2,92-2 | 18–40 | 20/- | — | 15 | 0,9/10 | 1,85 | 2,92 мм (розетка) | — |
| KADAMM ДМС-8-18000/40000-30-2,92 | 18–40 | 30/1 | 3,6 | 15 | 0,6/6 | 1,7 | 2,92 мм | 104×40×10 |
| KADAMM ДМС-8-18000/50000-20-2,4 | 18–50 | 20/1 | 4,2 | 18 | 0,8/10 | 1,8 | 2,4 мм | 103,7×30×12,7 |
| KADAMM ДМС-8-1850/2700-250-N | 1,85–2,7 | 250/15 | 0,8 | 18 | 0,4/4 | 1,3 | N | 212×145×22 |
| KADAMM ДМС-8-2/250-1-SMA | 0,002–0,25 | 1/- | 1 | 25 | 0,2/2 | 1,3 | SMA | 101,6×31,75×9,65 |
| KADAMM ДМС-8-20/100-150-SMA | 0,02–0,1 | 150/150 | 1,3 | 20 | 0,2/5 | 1,5 | SMA | 164×126×26 |
| KADAMM ДМС-8-200/1000-100-SMA | 0,2–1 | 100/10 | 1 | 20 | 0,3/4 | 1,25 | SMA | 364×208×14 |
| KADAMM ДМС-8-200/1000-30-SMA | 0,2–1 | 30/2 | 1,4 | 20 | 0,4/4 | 1,25 | SMA | 172×138×12 |
| KADAMM ДМС-8-200/2000-30-SMA | 0,2–2 | 30/2 | 2,8 | 18 | 0,3/4 | 1,3 | SMA | 168×142×10 |
| KADAMM ДМС-8-200/2300-30-SMA | 0,2–2,3 | 30/2 | 3 | 18 | 0,3/4 | 1,3 | SMA | 218×118×12 |
| KADAMM ДМС-8-200/6000-30-SMA | 0,2–6 | 30/2 | 6,8 | 17 | 0,5/5 | 1,35 | SMA | 260×120×12 |
| KADAMM ДМС-8-2000/10000-30-SMA | 2–10 | 30/2 | 2 | 18 | 0,4/4 | 1,4 | SMA | 110×80×10 |
| KADAMM ДМС-8-2000/18000-20-SMA | 2–18 | 20/1 | 3,2 | 16 | 0,5/10 | 1,6 | SMA | 148,5×95×10 |
| KADAMM ДМС-8-2000/18000-20-SMA-2 | 2–18 | 20/- | — | 16 | 0,3/4 | 1,6 | SMA (розетка) | — |
| KADAMM ДМС-8-2000/18000-20-SMA-3 | 2–18 | 20/- | — | 18 | — | 1,5 | SMA (розетка) | — |
| KADAMM ДМС-8-2000/18000-30-SMA | 2–18 | — | 3,5 | 15 | — | — | SMA | 129×60×10 |
| KADAMM ДМС-8-2000/26500-20-2,92 | 2–26,5 | 20/1 | 3,2 | 16 | 0,8/10 | 1,9 | 2,92 мм | 123,5×88×10 |
| KADAMM ДМС-8-2000/26500-20-SMA | 2–26,5 | 20/1 | 3,2 | 16 | 0,8/10 | 1,9 | SMA | 123,5×88×10 |
| KADAMM ДМС-8-2000/40000-20-2,92 | 2–40 | 20/2 | 5,9 | 18 | 0,7/10 | 1,7 | 2,92 мм | 117,9×88,9×12,7 |
| KADAMM ДМС-8-2000/50000-20-2,4 | 2–50 | 20/1 | 7,2 | 18 | 0,8/12 | 1,8 | 2,4 мм | 117,9×88,9×12,7 |
| KADAMM ДМС-8-2000/6000-30-N | 2–6 | 30/2 | 1,2 | 20 | 0,4/4 | 1,3 | N | 200×60×20 |
| KADAMM ДМС-8-2000/6000-30-SMA | 2–6 | 30/2 | 1 | 18 | 0,3/4 | 1,3 | SMA | 108×63×10 |
| KADAMM ДМС-8-2000/8000-20-SMA | 2–8 | 20/- | — | 18 | 0,3/4 | 1,6 | SMA (розетка) | — |
| KADAMM ДМС-8-2000/8000-30-SMA | 2–8 | 30/2 | 1,5 | 18 | 0,4/5 | 1,35 | SMA | 108×63×10 |
| KADAMM ДМС-8-2000/8000-30-SMA-2 | 2–8 | — | 1,8 | 18 | — | — | SMA | 108×63×10 |
| KADAMM ДМС-8-223/235-30-SMA | 0,223–0,235 | 30/2 | 1,2 | 20 | 0,4/4 | 1,3 | SMA | 138×130×12 |
| KADAMM ДМС-8-240/30-SMA | 0,24 | 30/2 | 0,6 | 20 | 0,2/2 | 1,2 | SMA | 202×106×14 |
| KADAMM ДМС-8-2400/6000-30-SMA | 2,4–6 | 30/2 | 1,5 | 20 | 0,4/4 | 1,35 | SMA | 108×63×10 |
| KADAMM ДМС-8-24000/44000-20-2,4 | 24–44 | 20/1 | 3,6 | 18 | 0,6/8 | 1,7 | 2,4 мм | 103,7×30×12,7 |
| KADAMM ДМС-8-26500/40000-20-2,92 | 26,5–40 | 20/2 | 3 | 18 | 0,5/8 | 1,6 | 2,92 мм | 103,7×30×12,7 |
| KADAMM ДМС-8-26500/50000-20-2,4 | 26,5–50 | 20/1 | 4,2 | 18 | 0,8/10 | 1,8 | 2,4 мм | 103,7×30×12,7 |
| KADAMM ДМС-8-2700/3100-200-SMA | 2,7–3,1 | 200/- | 0,9 | 18 | 0,3/5 | 1,5 | SMA | 110×40×14 |
| KADAMM ДМС-8-27000/32000-20-2,92 | 27–32 | 20/1 | 1,8 | 18 | 0,5/8 | 1,5 | 2,92 мм | 104×40×10 |
| KADAMM ДМС-8-30/3000-2-SMA | 0,03–3 | 2/- | 18,5 | 17 | 0,5/5 | 1,3 | SMA | 120×60×12 |
| KADAMM ДМС-8-300/18000-30-SMA | 0,3–18 | 30/5 | 8,3 | 18 | 0,5/6 | 1,5 | SMA | 270×117,9×12,7 |
| KADAMM ДМС-8-300/3000-N-SMA | 0,3–3 | 30/2 | 2,6 | 20 | 0,3/4 | 1,3 | SMA&N | 163×120×20 |
| KADAMM ДМС-8-300/500-30-SMA | 0,3–0,5 | 30/2 | 0,8 | 20 | 0,2/3 | 1,25 | SMA | 210×98×12 |
| KADAMM ДМС-8-300/6000-30-SMA | 0,3–6 | 30/2 | 4,8 | 20 | 0,3/6 | 1,4 | SMA | 176×120×12 |
| KADAMM ДМС-8-3000/13000-20-SMA | 3–13 | 20/1 | 2 | 18 | 0,4/6 | 1,4 | SMA | 188×98×10 |
| KADAMM ДМС-8-35350/36150-20-2,92 | 35,35–36,15 | 20/1 | 1,8 | 18 | 0,5/8 | 1,5 | 2,92 мм | 104×40×10 |
| KADAMM ДМС-8-400/4000-30-N | 0,4–4 | 30/2 | 2,4 | 20 | 0,4/4 | 1,35 | N | 200×100×20 |
| KADAMM ДМС-8-400/6000-30-SMA | 0,4–6 | 30/2 | 3,2 | 20 | 0,4/5 | 1,35 | SMA | 138×120×12 |
| KADAMM ДМС-8-400/6000-80-SMA | 0,4–6 | 80/5 | 6 | 18 | 0,3/6 | 1,6 | SMA | 324×185×14 |
| KADAMM ДМС-8-400/900-30-BNC | 0,4–0,9 | 30/2 | 0,6 | 20 | 0,3/3 | 1,25 | BNC | 194×124×20 |
| KADAMM ДМС-8-4000/12000-20-SMA | 4–12 | 20/1 | 1,5 | 18 | 0,2/4 | 1,5 | SMA | 110×82×10 |
| KADAMM ДМС-8-4000/18000-30-SMA | 4–18 | 30/1 | 1,8 | 16 | 0,5/6 | 1,8 | SMA | 108×63×10 |
| KADAMM ДМС-8-4000/6000-30-SMA | 4–6 | 30/2 | 1,2 | 18 | 0,4/4 | 1,4 | SMA | 108×63×10 |
| KADAMM ДМС-8-4000/8000-30-SMA | 4–8 | 30/2 | 0,8 | 18 | 0,3/5 | 1,35 | SMA | 112×56×12 |
| KADAMM ДМС-8-40000/67000-12-1,85 | 40–67 | 12/1 | 5,9 | 16 | 1/12 | 1,9 | 1,85 мм | 103,7×30×12,7 |
| KADAMM ДМС-8-450/6000-20-SMA | 0,45–6 | 20/- | — | 18 | 0,6/8 | 1,8 | SMA (розетка) | — |
| KADAMM ДМС-8-450/6000-30-SMA | 0,45–6 | 30/2 | 3,2 | 18 | 0,3/4 | 1,35 | SMA | 120×120×12 |
| KADAMM ДМС-8-470/510-10-SMA | 0,47–0,51 | 10/- | 2 | 20 | 0,5/5 | 1,3 | SMA | 190×60×11 |
| KADAMM ДМС-8-470/510-20-SMA | 0,47–0,51 | 20/- | 1,5 | 20 | 0,5/5 | 1,3 | SMA | 192×81×12 |
| KADAMM ДМС-8-4900/5900-30-SMA | 4,9–5,9 | 30/2 | 0,8 | 20 | 0,3/3 | 1,3 | SMA | 108×63×10 |
| KADAMM ДМС-8-5/1000-1-SMA | 0,005–1 | 1/0,5 | 3 | 18 | 0,5/10 | 1,5 | SMA | 120×32×13 |
| KADAMM ДМС-8-5/1000-50-SMA | 0,005–1 | 50/50 | 1,6 | 12 | 0,2/5 | 1,5 | SMA | 164×126×26 |
| KADAMM ДМС-8-5/500-10-N | 0,005–0,5 | 10/- | 1,5 | 20 | 0,3/5 | 1,25 | N | 180×50×22 |
| KADAMM ДМС-8-500/18000-20-SMA | 0,5–18 | 20/1 | 6 | 14 | 0,8/10 | 2 | SMA | 172×160×10 |
| KADAMM ДМС-8-500/18000-20-SMA-2 | 0,5–18 | 20/- | — | 16 | 0,4/5 | 1,6 | SMA (розетка) | — |
| KADAMM ДМС-8-500/2000-30-SMA | 0,5–2 | 30/2 | 1,5 | 20 | 0,4/4 | 1,3 | SMA | 123×120×12 |
| KADAMM ДМС-8-500/26500-20-SMA | 0,5–26,5 | 20/- | — | 15 | 0,6/5 | 1,6 | SMA (розетка) | — |
| KADAMM ДМС-8-500/26500-30-SMA | 0,5–26,5 | 30/2 | 8 | 18 | 0,5/10 | 1,6 | SMA | 161,9×117,9×12,7 |
| KADAMM ДМС-8-500/3000-30-N | 0,5–3 | 30/2 | 1,8 | 20 | 0,3/4 | 1,3 | N | 200×95×20 |
| KADAMM ДМС-8-500/3000-30-SMA | 0,5–3 | 30/2 | 1,8 | 20 | 0,3/4 | 1,25 | SMA | 126×110×12 |
| KADAMM ДМС-8-500/4000-30-N-SMA | 0,5–4 | 30/2 | 2 | 20 | 0,3/4 | 1,3 | SMA&N | 120×110×20 |
| KADAMM ДМС-8-500/4000-30-SMA | 0,5–4 | 30/2 | 2,3 | 20 | 0,2/4 | 1,3 | SMA | 126×110×12 |
| KADAMM ДМС-8-500/40000-20-2,92 | 0,5–40 | 20/2 | 11 | 15 | 0,8/12 | 1,8 | 2,92 мм | 161,9×147,3×12,7 |
| KADAMM ДМС-8-500/40000-20-2,92-2 | 0,5–40 | 20/- | 11 | 15 | 0,6/9 | 1,8 | 2,92 мм (розетка) | — |
| KADAMM ДМС-8-500/6000-20-SMA | 0,5–6 | 20/- | — | 18 | 0,5/5 | 1,6 | SMA (розетка) | — |
| KADAMM ДМС-8-500/6000-30-N | 0,5–6 | 30/2 | 3 | 18 | 0,4/5 | 1,4 | N | 200×120×20 |
| KADAMM ДМС-8-500/6000-30-SMA | 0,5–6 | 30/2 | 3 | 18 | 0,4/4 | 1,4 | SMA | 115×113×12 |
| KADAMM ДМС-8-500/6000-30-SMA-2 | 0,5–6 | — | 2,8 | 18 | — | — | SMA | 110×140×12 |
| KADAMM ДМС-8-500/8000-20-N | 0,5–8 | 20/1 | 4 | 18 | 0,4/5 | 1,5 | N | 190×128×20 |
| KADAMM ДМС-8-500/8000-20-SMA | 0,5–8 | 20/1 | 3 | 18 | 0,4/5 | 1,5 | SMA | 114×114,5×10 |
| KADAMM ДМС-8-500/8000-20-SMA-2 | 0,5–8 | — | 4,5 | 16 | — | — | SMA | 135×150×10 |
| KADAMM ДМС-8-5000/12000-20-SMA | 5–12 | 20/1 | 1,2 | 18 | 0,5/5 | 1,4 | SMA | 104×55×10 |
| KADAMM ДМС-8-50000/66000-0,1 | 50–66 | 0,1/- | 6 | 15 | 1/20 | 1,4 | WR-15 | 180×50×20 |
| KADAMM ДМС-8-600/2000-30-SMA | 0,6–2 | 30/2 | 1 | 20 | 0,3/4 | 1,25 | SMA | 112×70×12 |
| KADAMM ДМС-8-600/6000-30-N | 0,6–6 | 30/2 | 2,5 | 18 | 0,3/5 | 1,4 | N | 200×96×20 |
| KADAMM ДМС-8-600/6000-30-SMA | 0,6–6 | 30/2 | 2,8 | 18 | 0,4/5 | 1,3 | SMA | 115×113×12 |
| KADAMM ДМС-8-600/8000-20-SMA | 0,6–8 | 20/1 | — | 18 | 0,4/уточняйте у менеджера | 1,45 (вход), 1,25 (выходы) | SMA (розетка) | уточняйте у менеджера |
| KADAMM ДМС-8-600/8000-30-SMA | 0,6–8 | 30/2 | 3,6 | 20 | 0,4/5 | 1,4 | SMA | 130×118×10 |
| KADAMM ДМС-8-6000/12000-20-SMA(в) | 6–12 | 20/1 | 1,5 | 18 | 0,4/5 | 1,5 | SMA | 106×60×10 |
| KADAMM ДМС-8-6000/18000-100-SMA | 6–18 | 100/- | 2,4 | 15 | 0,5/8 | 1,8 | SMA | 191×70×10 |
| KADAMM ДМС-8-6000/18000-50-SMA | 6–18 | 50/- | 2,4 | 17 | 0,5/8 | 1,8 | SMA | 191×63×10 |
| KADAMM ДМС-8-6000/26500-20-SMA | 6–26,5 | 20/- | — | 16 | 0,6/9 | 1,6 | SMA (розетка) | — |
| KADAMM ДМС-8-6000/26500-30-SMA | 6–26,5 | 30/2 | 2,9 | 18 | 0,5/6 | 1,6 | SMA | 104×49×12,7 |
| KADAMM ДМС-8-6000/40000-20-2,92 | 6–40 | 20/1 | 3,2 | 15 | 0,5/8 | 2,2 | 2,92 мм | 104×40×10 |
| KADAMM ДМС-8-698/2700-50-SMA | 0,698–2,7 | — | 1,2 | 16 | — | — | SMA, N | 199×106,2×21,5 |
| KADAMM ДМС-8-700/3000-30-N | 0,7–3 | 30/2 | 1,2 | 20 | 0,4/4 | 1,3 | N | 196×88×20 |
| KADAMM ДМС-8-700/3000-30-SMA | 0,7–3 | 30/2 | 1 | 20 | 0,3/4 | 1,3 | SMA | 116×86×14 |
| KADAMM ДМС-8-700/4000-30-N | 0,7–4 | 30/2 | 1,8 | 20 | 0,4/4 | 1,3 | N | 200×100×20 |
| KADAMM ДМС-8-750/1710-30-SMA | 0,75–1,71 | 30/2 | 0,6 | 20 | 0,3/3 | 1,2 | SMA | 112×70×12 |
| KADAMM ДМС-8-80/1000-200-SMA | 0,08–1 | 200/200 | 1,3 | 15 | 0,2/5 | 1,35 | SMA | 164×126×26 |
| KADAMM ДМС-8-80/4000-30-SMA | 0,08–4 | 30/2 | 6,6 | 13 | 0,4/8 | 1,55 | SMA | 332×164×12 |
| KADAMM ДМС-8-80/500-30-SMA | 0,08–0,5 | 30/2 | 1,8 | 18 | 0,2/3 | 1,3 | SMA | 202×166×10 |
| KADAMM ДМС-8-800/2000-30-SMA | 0,8–2 | 30/2 | 1 | 20 | 0,3/4 | 1,25 | SMA | 101,6×68,58×10,16 |
| KADAMM ДМС-8-800/2500-30-N | 0,8–2,5 | 30/2 | 1,4 | 20 | 0,4/4 | 1,25 | N | 196×88×20 |
| KADAMM ДМС-8-800/2700-30-N | 0,8–2,7 | 30/2 | 1,5 | 20 | 0,4/4 | 1,3 | N | 196×88×20 |
| KADAMM ДМС-8-800/4200-200-N-SMA | 0,8–4,2 | 200/- | 1,2 | 6 | 0,25/7 | 1,3 | SMA&N | 155,69×144,78×25,91 |
| KADAMM ДМС-8-800/4200-30-SMA | 0,8–4,2 | 30/2 | 1,8 | 20 | 0,4/4 | 1,4 | SMA | 120×90×12 |
| KADAMM ДМС-8-800/5000-20-SMA | 0,8–5 | 20/1 | 1,5 | 20 | 0,4/3 | 1,4 | SMA | 150×148×12 |
| KADAMM ДМС-8-800/6000-20-SMA | 0,8–6 | 20/2 | 2 | 20 | 0,4/5 | 1,35 | SMA | 118×108×10 |
| KADAMM ДМС-8-800/8000-30-SMA | 0,8–8 | 30/2 | 3,6 | 20 | 0,4/5 | 1,4 | SMA | 118×115×10 |
| KADAMM ДМС-8-8000/12000-20-SMA | 8–12 | 20/1 | 1,4 | 18 | 0,4/5 | 1,4 | SMA | 122,5×57,5×10 |
| KADAMM ДМС-8-8000/9000-100-SMA | 8–9 | 100/- | 1,5 | 18 | 0,5/5 | 1,35 | SMA | 191×70×10 |
| KADAMM ДМС-8-9000/11000-20-SMA | 9–11 | 20/1 | 1,2 | 18 | 0,4/5 | 1,4 | SMA | 122,5×57,5×10 |
| KADAMM ДМС-8-9000/45000-0,1-2,4 | 9–45 | 0,1/- | 7 | 15 | 1/20 | 1,4 | 2,4 мм | 120×40×12,7 |
| KADAMM ДМС-8-950/2150-30-N | 0,95–2,15 | 30/2 | 1,2 | 22 | 0,4/4 | 1,25 | N | 196×88×20 |
| KADAMM ДМС-8-950/2150-30-N-SMA | 0,95–2,15 | 30/2 | 3 | 30 | 0,3/3 | 1,25 | N&SMA | 224×80×21 |
| KADAMM ДМС-8-950/2150-30-SMA | 0,95–2,15 | 30/2 | 3 | 30 | 0,3/3 | 1,25 | SMA | 110×93×12 |
| KADAMM ДМС-8-950/2150-30-SMA-DC | 0,95–2,15 | 30/1 | 0,6 | 20 | 0,3/3 | 1,25 | SMA | 120×114×14 |
| KADAMM ДМС-8-950/2150-30-TNC | 0,95–2,15 | 30/2 | 0,8 | 20 | 0,3/3 | 1,25 | TNC | 192×62×20 |
| KADAMM ДМС-8-98/102-30-N | 0,098–0,102 | 30/2 | 0,8 | 20 | 0,2/3 | 1,2 | N | 215×168×20 |
Как выбрать исполнение
1Полоса. По столбцу «Частоты, ГГц» оставьте исполнения, полоса которых накрывает все частоты системы с запасом по краям. Например, частоту 1,5 ГГц перекрывают 81 исполнение, в том числе KADAMM ДМС-8-0/10000-0,5-SMA и KADAMM ДМС-8-0/18000-1-SMA.
2Мощность. Сравните мощность передатчика с допустимой для исполнения и оставьте запас.
3Вносимые потери. Если этот параметр для вас главный, начните с KADAMM ДМС-8-1500/1700-20-SMA. У широкополосных исполнений, где верхняя частота втрое выше нижней и больше, средние потери — 3,46 дБ, у остальных — 1,83 дБ.
4Конструкция. Сверьте посадочное место и стыковку с соседними узлами: корпуса от 43,2×42,5×16 до 364×208×14 мм; подключение по исполнениям — в столбце «Соединитель» таблицы.
5Заявка. Запишите полный артикул выбранного исполнения из таблицы — по нему готовится предложение.
Исполнения серии KADAMM ДМС-8 по участкам диапазона частот; широкополосное исполнение учтено на каждом участке, который перекрывает.
Расчётный пример
Задача. Пример на цифрах исполнения KADAMM ДМС-8-1100/1700-30-TNC: что происходит с сигналом 30 Вт на входе.
1Потери 0,8 дБ: на выходе 30 Вт × 10^(−0,8/10) = 24,95 Вт; разница 5,05 Вт рассеивается в изделии или отражается.
2КСВН 1,25: коэффициент отражения (1,25 − 1) / (1,25 + 1) = 0,111, назад уходит 1,2 % — 0,37 Вт.
3Два исполнения с КСВН 2,8 подряд в худшем случае, когда отражения складываются в фазе: 2 × (2,8 − 1) / (2,8 + 1) = 0,947; суммарный КСВН (1 + 0,947) / (1 − 0,947) = 37, отражается 89,8 % мощности.
4С исполнениями, у которых КСВН 1,15, та же пара даёт не больше 1,32 — поэтому в длинных цепочках узлов выбирают исполнения с меньшим КСВН.
Применение
Делители применяют для разводки сигнала на несколько приёмников или антенн, сложения мощности усилителей, в антенных решётках и измерительных стендах.
Разводка сигнала на несколько приёмников или антенн
Сложение мощности усилителей
Измерительные стенды
Сколько исполнений ДМС-8 работает на каждом участке диапазона, показано на схеме в разделе «Как выбрать исполнение».
Сценарии по отраслям
РадиолокацияВ полосах от S до Ku работают 103 исполнения ДМС-8, например KADAMM ДМС-8-0/10000-0,5-SMA. В радиолокационных трактах на первом месте допустимая мощность и работа в широком диапазоне температур.
СвязьВ полосах от L до Ka работают 132 исполнения ДМС-8, например KADAMM ДМС-8-0/10000-0,5-SMA. В радиорелейных и сотовых трактах решают малые потери и стабильность параметров на открытом воздухе.
Спутниковые станцииВ полосах C, Ku и Ka работают 84 исполнения ДМС-8, например KADAMM ДМС-8-0/10000-0,5-SMA. В земных станциях спутниковой связи важны малые потери на приёме и запас по мощности на передаче.
ИзмеренияВесь ряд ДМС-8 пригоден для стендовых трактов. На стендах и в лабораториях ценят малый КСВН и повторяемость параметров от подключения к подключению.
Монтаж и подключение
✓Изделия KADAMM ДМС-8 включают в тракт через соединители: гайку наворачивают от руки до упора и дотягивают динамометрическим ключом с моментом, принятым для данной серии соединителей.
✓Под нагрузкой вращают только накидную гайку, а не корпус, иначе изнашивается центральный контакт.
✓Перед подключением осматривают и очищают торцы контактов: на высоких частотах даже мелкая частица заметно поднимает КСВН.
✓Посадочное место берут по габаритам выбранного исполнения: в серии ДМС-8 они меняются от 43,2×42,5×16 до 364×208×14 мм.
Документация и поставка
В поставку каждого исполнения KADAMM ДМС-8 входят:
✓Делитель мощности
✓Паспорт изделия
Техническое описание серии ДМС-8 — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение ДМС-8 или соседней серии.
Термины и стандарты
- КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).
- Вносимые потери — ослабление полезного сигнала при прохождении через изделие, в децибелах.
- Развязка — ослабление сигнала в обратном направлении или между портами, которые не должны быть связаны.
- Допустимая мощность — наибольшая мощность непрерывного сигнала, которую изделие выдерживает длительно.
- Разбаланс — различие амплитуд и фаз сигналов на выходах.
Обозначения и размеры соответствуют стандартам:
- ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
- ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM ДМС-8 | Делители мощности СВЧ на 8 выходов (сумматоры) | до 67 ГГц | 153 | SMA, N, 2,92 мм, 2,4 мм |
| KADAMM ДМС-2 | Делители мощности СВЧ на 2 выхода (сумматоры) | до 110 ГГц | 304 | SMA, N, 2,92 мм, 1,85 мм |
| KADAMM ДМС-3 | Делители мощности СВЧ на 3 выхода (сумматоры) | до 50 ГГц | 101 | SMA, N, 2,92 мм, 2,4 мм |
| KADAMM ДМС-4 | Делители мощности СВЧ на 4 выхода (сумматоры) | до 67 ГГц | 243 | SMA, N, 2,92 мм, BNC |
| KADAMM ДМС-5 | Делители мощности СВЧ на 5 выходов (сумматоры) | до 44 ГГц | 15 | SMA, 2,92 мм, 2,4 мм |
Когда брать соседнюю серию: нужно подключение через коаксиальные соединители — KADAMM ДМС-2.
Когда выбирают Делители мощности СВЧ на 8 выходов (сумматоры) KADAMM ДМС-8: Делители применяют для разводки сигнала на несколько приёмников или антенн, сложения мощности усилителей, в антенных решётках и измерительных стендах.
Вопросы и ответы
Другие серии этого раздела каталога KADAMM: Делители мощности (сплиттеры) и сумматоры →
Подбор исполнения KADAMM ДМС-8 под ваш тракт
Производитель KADAMM (КАДАММ) · info@kadamm.com · 8-499-213-05-16
