Делители мощности KADAMM (КАДАММ) серии ДМС-32: делят сигнал между выходами с равными амплитудой и фазой и складывают его обратно.
О серии
KADAMM ДМС-32 — делители мощности производства KADAMM (КАДАММ).
В серии 12 исполнений, общий охват частот — 400 МГц – 40 ГГц. Подключение — SMA, N, 2,92 мм.
Внутри серии ДМС-32 меняются частоты, мощность в режиме деления и сложения, потери, развязка, разбаланс, КСВН — по ним и выбирают исполнение.
Артикул исполнения читается по таблице: после обозначения серии ДМС-32 идут нижняя и верхняя границы полосы в мегагерцах, затем допустимая мощность в ваттах; например, KADAMM ДМС-32-1000/2000-30-SMA работает в полосе 1–2 ГГц.
Делитель мощности раздаёт сигнал поровну между выходами, а в обратную сторону складывает сигналы нескольких источников. Деление само по себе — не потери: на два выхода каждый получает половину мощности (3 дБ), на четыре — четверть (6 дБ), на восемь — восьмую часть (9 дБ). Сверх этого делитель вносит своё небольшое ослабление.
Развязка между выходами показывает, насколько нагрузки на разных выходах не влияют друг на друга, а разбаланс по амплитуде и фазе — насколько одинаковы выходы; это важно при сложении мощности и в антенных решётках.
Разброс по исполнениям ДМС-32: вносимое ослабление — 1,4–6,8 дБ; КСВН — 1,25–1,9 (при КСВН 1,9 отражается около 10 % мощности); развязка — 16–22 дБ. Значения для конкретного артикула — в таблице исполнений.
SMA — самый распространённый малогабаритный соединитель СВЧ; прецизионные исполнения работают до 18–26,5 ГГц.
Принцип работы
Делитель мощности KADAMM ДМС-32 делит входной сигнал между выходами поровну по амплитуде и в одной фазе; в обратную сторону тот же узел работает как сумматор. Развязка между выходами показывает, насколько сигнал одного плеча проникает в другое, а разбаланс — насколько выходы отличаются по амплитуде и фазе.
Разбаланс важен там, где сигналы потом складываются: в антенных решётках и при сложении мощности усилителей.
Конструкция и материалы

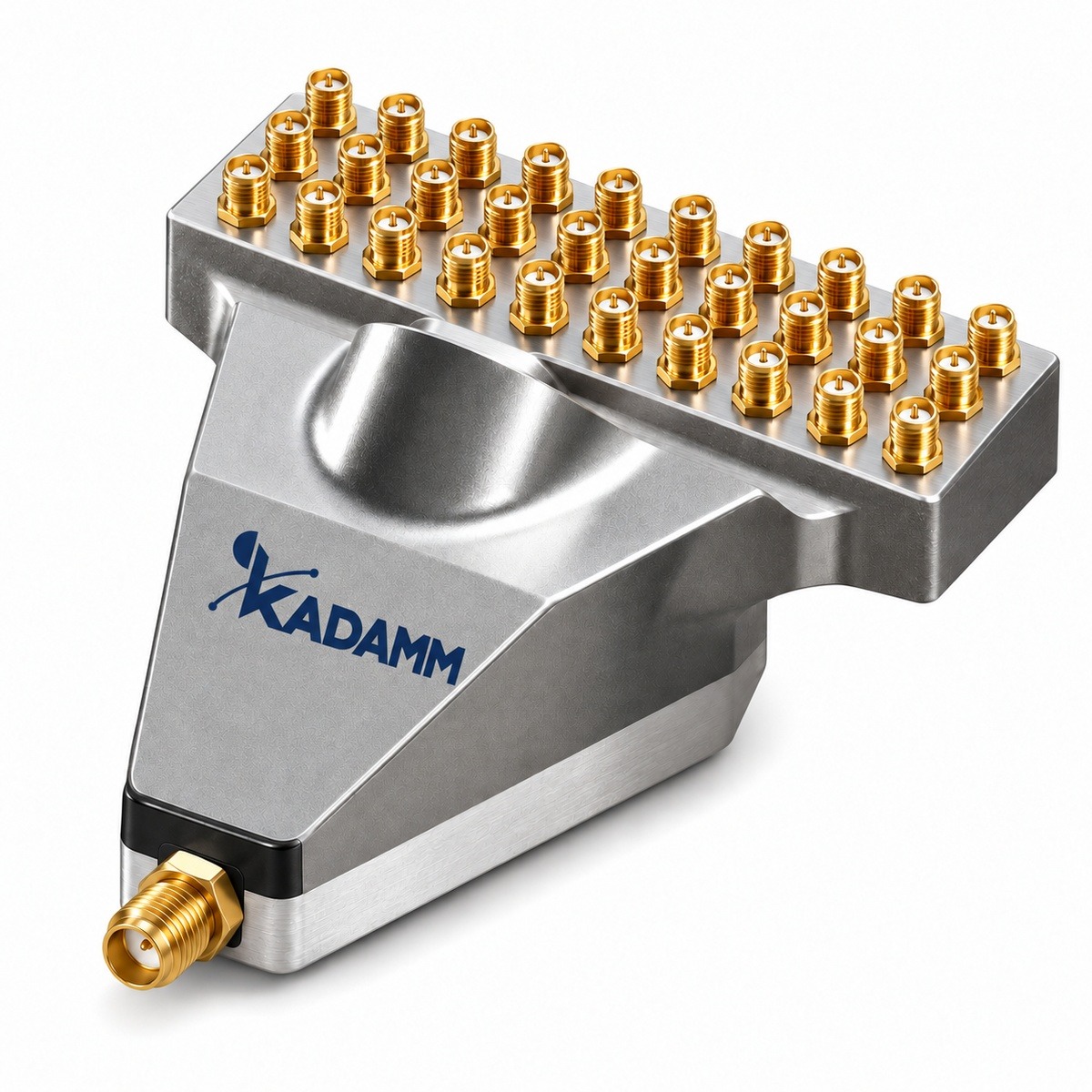

Изделие KADAMM ДМС-32 собрано в металлическом корпусе с коаксиальными соединителями на входе и выходе. Материалы, корпуса и варианты исполнения по строкам сведены в технические характеристики и таблицу исполнений ниже.
Ключевые особенности
12 исполнений, 11 рабочих полос. Самая широкая полоса — 500 МГц – 12 ГГц у KADAMM ДМС-32-500/12000-20-SMA.
Меньше всего потерь — у KADAMM ДМС-32-1000/2000-30-SMA.
Лучшая развязка — у KADAMM ДМС-32-400/490-30-SMA.
Наибольшую мощность держат KADAMM ДМС-32-1000/4000-100-N.
Лучшее согласование в серии — у KADAMM ДМС-32-400/490-30-SMA.
Самое компактное исполнение — KADAMM ДМС-32-18000/40000-20-2,92.
Технические характеристики серии
Сводка по всем исполнениям KADAMM ДМС-32: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Частоты | 400 МГц – 40 ГГц |
| Мощность дел. / сумм., Вт | 8 вариантов — по таблице исполнений |
| Потери, дБ | от 1,4 до 6,8 |
| Развязка, дБ | от 16 до 22 |
| Разбаланс, ±дБ / ° | 9 вариантов — по таблице исполнений |
| КСВН | от 1,25 до 1,9 |
| Соединитель | SMA; N; 2,92 мм; SMA (розетка) |
| Габариты, мм | от 210×110×14 до 580×444×20 |
| Вносимые потери (без учёта деления), дБ, не более | 5 — KADAMM ДМС-32-2000/18000-30-SMA-2; 6 — KADAMM ДМС-32-500/12000-20-SMA; 2,5 — KADAMM ДМС-32-650/3000-20-SMA |
Как читать характеристики
Таблица исполнений
Все 12 исполнений серии ДМС-32 с артикулами для заявки.
В таблице указаны пределы: потери, разбаланс, КСВН — не больше указанного; развязка — не меньше указанного.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул | Частоты, ГГц | Мощность дел. / сумм., Вт | Потери, дБ | Развязка, дБ | Разбаланс, ±дБ / ° | КСВН | Соединитель | Габариты, мм |
|---|---|---|---|---|---|---|---|---|
| KADAMM ДМС-32-1000/2000-30-SMA | 1–2 | 30/2 | 1,4 | 18 | 0,5/5 | 1,4 | SMA | 456×90×14 |
| KADAMM ДМС-32-1000/4000-100-N | 1–4 | 100/5 | 2,2 | 18 | 0,5/8 | 1,5 | N | 580×444×20 |
| KADAMM ДМС-32-18000/40000-20-2,92 | 18–40 | 20/2 | 6,8 | 16 | 1/13 | 1,8 | 2,92 мм | 210×110×14 |
| KADAMM ДМС-32-2000/18000-30-SMA | 2–18 | 30/5 | 5,7 | 16 | 0,8/9 | 1,7 | SMA | 419,6×95×14 |
| KADAMM ДМС-32-2000/18000-30-SMA-2 | 2–18 | 30/- | — | 16 | 0,8/10 | 1,9 | SMA (розетка) | — |
| KADAMM ДМС-32-400/490-30-SMA | 0,4–0,49 | 30/2 | 1,6 | 22 | 0,3/3 | 1,25 | SMA | 482×185×15 |
| KADAMM ДМС-32-500/12000-20-SMA | 0,5–12 | 20/- | — | 17 | 0,8/10 | 1,7 | SMA (розетка) | — |
| KADAMM ДМС-32-6000/18000-20-SMA | 6–18 | 20/1 | 3,5 | 16 | 0,6/8 | 1,8 | SMA | 105×420×10 |
| KADAMM ДМС-32-650/3000-20-SMA | 0,65–3 | 20/- | — | 20 | 1/6 | 1,35 | SMA (розетка) | — |
| KADAMM ДМС-32-700/2700-30-SMA | 0,7–2,7 | 30/2 | 1,8 | 18 | 0,5/8 | 1,5 | SMA | 430×110×14 |
| KADAMM ДМС-32-700/3000-30-SMA | 0,7–3 | 30/2 | 2,2 | 18 | 0,4/6 | 1,4 | SMA | 426×105×12 |
| KADAMM ДМС-32-700/4000-50-N | 0,7–4 | 50/3 | 2,8 | 18 | 0,5/8 | 1,5 | N | 580×444×20 |
Как выбрать исполнение
Полосы исполнений серии KADAMM ДМС-32 по таблице; справа — сколько исполнений с такой полосой.
Расчётный пример
Задача. Пример на цифрах исполнения KADAMM ДМС-32-400/490-30-SMA: что происходит с сигналом 30 Вт на входе.
Применение
Делители применяют для разводки сигнала на несколько приёмников или антенн, сложения мощности усилителей, в антенных решётках и измерительных стендах.
Сколько исполнений ДМС-32 работает на каждом участке диапазона (широкополосное учтено на всех участках, которые перекрывает):
Сценарии по отраслям
Монтаж и подключение
Документация и поставка
В поставку каждого исполнения KADAMM ДМС-32 входят:
Техническое описание серии ДМС-32 — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение ДМС-32 или соседней серии.
Термины и стандарты
- КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).
- Вносимые потери — ослабление полезного сигнала при прохождении через изделие, в децибелах.
- Развязка — ослабление сигнала в обратном направлении или между портами, которые не должны быть связаны.
- Допустимая мощность — наибольшая мощность непрерывного сигнала, которую изделие выдерживает длительно.
- Разбаланс — различие амплитуд и фаз сигналов на выходах.
Обозначения и размеры соответствуют стандартам:
- ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
- ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM ДМС-32 | Делители мощности СВЧ на 32 выходов (сумматоры) | 400 МГц – 40 ГГц | 12 | SMA, N, 2,92 мм |
| KADAMM ДМС-2 | Делители мощности СВЧ на 2 выхода (сумматоры) | до 110 ГГц | 304 | SMA, N, 2,92 мм, 1,85 мм |
| KADAMM ДМС-3 | Делители мощности СВЧ на 3 выхода (сумматоры) | до 50 ГГц | 101 | SMA, N, 2,92 мм, 2,4 мм |
| KADAMM ДМС-4 | Делители мощности СВЧ на 4 выхода (сумматоры) | до 67 ГГц | 243 | SMA, N, 2,92 мм, BNC |
| KADAMM ДМС-5 | Делители мощности СВЧ на 5 выходов (сумматоры) | до 44 ГГц | 15 | SMA, 2,92 мм, 2,4 мм |
Когда брать соседнюю серию: нужно подключение через коаксиальные соединители — KADAMM ДМС-2.
