Делители мощности KADAMM (КАДАММ) серии ДМС-24: делят сигнал между выходами с равными амплитудой и фазой и складывают его обратно.
О серии

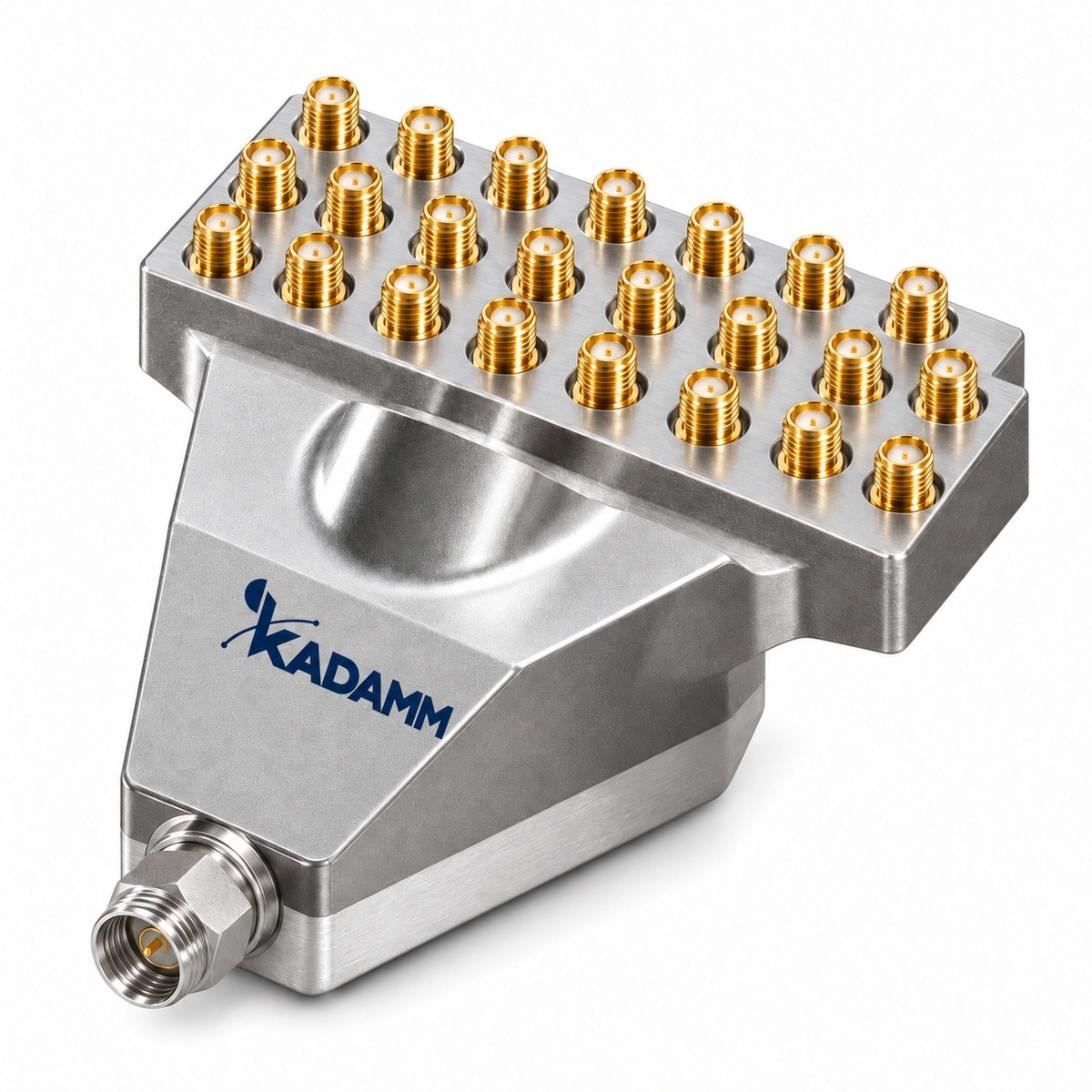

KADAMM ДМС-24 — делители мощности производства KADAMM (КАДАММ).
В серии 5 исполнений, общий охват частот — 20 МГц – 3 ГГц. Подключение — SMA.
Исполнения ДМС-24 различаются по параметрам: частоты, мощность в режиме деления и сложения, потери, развязка, разбаланс, КСВН.
Артикул исполнения читается по таблице: после обозначения серии ДМС-24 идут нижняя и верхняя границы полосы в мегагерцах, затем допустимая мощность в ваттах; например, KADAMM ДМС-24-1300/1600-20-SMA работает в полосе 1,3–1,6 ГГц.
Делитель мощности раздаёт сигнал поровну между выходами, а в обратную сторону складывает сигналы нескольких источников. Деление само по себе — не потери: на два выхода каждый получает половину мощности (3 дБ), на четыре — четверть (6 дБ), на восемь — восьмую часть (9 дБ). Сверх этого делитель вносит своё небольшое ослабление.
Развязка между выходами показывает, насколько нагрузки на разных выходах не влияют друг на друга, а разбаланс по амплитуде и фазе — насколько одинаковы выходы; это важно при сложении мощности и в антенных решётках.
Разброс по исполнениям ДМС-24: вносимое ослабление — 1,2–2,8 дБ; КСВН — 1,35–1,7 (при КСВН 1,7 отражается около 7 % мощности); развязка — 16–20 дБ. Значения для конкретного артикула — в таблице исполнений.
SMA — самый распространённый малогабаритный соединитель СВЧ; прецизионные исполнения работают до 18–26,5 ГГц.
Принцип работы
Делитель мощности KADAMM ДМС-24 делит входной сигнал между выходами поровну по амплитуде и в одной фазе; в обратную сторону тот же узел работает как сумматор. Развязка между выходами показывает, насколько сигнал одного плеча проникает в другое, а разбаланс — насколько выходы отличаются по амплитуде и фазе.
Разбаланс важен там, где сигналы потом складываются: в антенных решётках и при сложении мощности усилителей.
Конструкция и материалы
Изделие KADAMM ДМС-24 собрано в металлическом корпусе с коаксиальными соединителями на входе и выходе. Материалы, корпуса и варианты исполнения по строкам сведены в технические характеристики и таблицу исполнений ниже.
Ключевые особенности
5 исполнений, 5 рабочих полос. Самая широкая полоса — 20–480 МГц у KADAMM ДМС-24-20/480-1-SMA.
Меньше всего потерь — у KADAMM ДМС-24-315/433-30-SMA.
Лучшая развязка — у KADAMM ДМС-24-1300/1600-20-SMA, KADAMM ДМС-24-315/433-30-SMA и ещё 1 исполнение.
Наибольшую мощность держат KADAMM ДМС-24-315/433-30-SMA.
Лучшее согласование в серии — у KADAMM ДМС-24-1300/1600-20-SMA.
Самое компактное исполнение — KADAMM ДМС-24-1300/1600-20-SMA.
Технические характеристики серии
Сводка по всем исполнениям KADAMM ДМС-24: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Частоты | 20 МГц – 3 ГГц |
| Мощность дел. / сумм., Вт | 5 вариантов — по таблице исполнений |
| Потери, дБ | от 1,2 до 2,8 |
| Развязка, дБ | от 16 до 20 |
| Разбаланс, ±дБ / ° | 0,5/6; 1/12; 0,8/8; 0,5/8 |
| КСВН | от 1,35 до 1,7 |
| Соединитель | SMA; SMA (розетка) |
| Габариты, мм | от 348×115×14 до 498×164×14 |
| Потери (без учёта деления), дБ | 4 |
Как читать характеристики
Таблица исполнений
Все 5 исполнений серии ДМС-24 с артикулами для заявки.
В таблице указаны пределы: потери, разбаланс, КСВН, потери (без учёта деления) — не больше указанного; развязка — не меньше указанного.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул | Частоты, ГГц | Мощность дел. / сумм., Вт | Потери, дБ | Развязка, дБ | Разбаланс, ±дБ / ° | КСВН | Соединитель | Габариты, мм | Потери (без учёта деления), дБ |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ДМС-24-1300/1600-20-SMA | 1,3–1,6 | 20/2 | 1,4 | 20 | 0,5/6 | 1,35 | SMA | 348×115×14 | — |
| KADAMM ДМС-24-20/480-1-SMA | 0,02–0,48 | 1/0,15 | 2,4 | 16 | 1/12 | 1,6 | SMA | 348×115×14 | — |
| KADAMM ДМС-24-315/433-30-SMA | 0,315–0,433 | 30/2 | 1,2 | 20 | 0,8/8 | 1,4 | SMA | 498×164×14 | — |
| KADAMM ДМС-24-500/3000-20-SMA | 0,5–3 | 20/1 | 2,8 | 18 | 0,8/8 | 1,5 | SMA | 344×200×12 | — |
| KADAMM ДМС-24-850/950-20-SMA | 0,85–0,95 | 20/- | — | 20 | 0,5/8 | 1,7 | SMA (розетка) | — | 4 |
Как выбрать исполнение
Полосы исполнений серии KADAMM ДМС-24 по таблице; справа — сколько исполнений с такой полосой.
Расчётный пример
Задача. Пример на цифрах исполнения KADAMM ДМС-24-500/3000-20-SMA: что происходит с сигналом 20 Вт на входе.
Применение
Делители применяют для разводки сигнала на несколько приёмников или антенн, сложения мощности усилителей, в антенных решётках и измерительных стендах.
Сколько исполнений ДМС-24 работает на каждом участке диапазона (широкополосное учтено на всех участках, которые перекрывает):
Сценарии по отраслям
Монтаж и подключение
Документация и поставка
В поставку каждого исполнения KADAMM ДМС-24 входят:
Техническое описание серии ДМС-24 — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение ДМС-24 или соседней серии.
Термины и стандарты
- КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).
- Вносимые потери — ослабление полезного сигнала при прохождении через изделие, в децибелах.
- Развязка — ослабление сигнала в обратном направлении или между портами, которые не должны быть связаны.
- Допустимая мощность — наибольшая мощность непрерывного сигнала, которую изделие выдерживает длительно.
- Разбаланс — различие амплитуд и фаз сигналов на выходах.
Обозначения и размеры соответствуют стандартам:
- ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
- ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM ДМС-24 | Делители мощности СВЧ на 24 выходов (сумматоры) | 20 МГц – 3 ГГц | 5 | SMA |
| KADAMM ДМС-2 | Делители мощности СВЧ на 2 выхода (сумматоры) | до 110 ГГц | 304 | SMA, N, 2,92 мм, 1,85 мм |
| KADAMM ДМС-3 | Делители мощности СВЧ на 3 выхода (сумматоры) | до 50 ГГц | 101 | SMA, N, 2,92 мм, 2,4 мм |
| KADAMM ДМС-4 | Делители мощности СВЧ на 4 выхода (сумматоры) | до 67 ГГц | 243 | SMA, N, 2,92 мм, BNC |
| KADAMM ДМС-5 | Делители мощности СВЧ на 5 выходов (сумматоры) | до 44 ГГц | 15 | SMA, 2,92 мм, 2,4 мм |
Когда брать соседнюю серию: нужно подключение через коаксиальные соединители — KADAMM ДМС-2.
Вопросы и ответы
Другие серии этого раздела каталога KADAMM: Делители мощности (сплиттеры) и сумматоры →
