Делители мощности KADAMM (КАДАММ) серии ДМС-18: делят сигнал между выходами с равными амплитудой и фазой и складывают его обратно.
О серии
KADAMM ДМС-18 — делители мощности производства KADAMM (КАДАММ).
В серии 3 исполнения, общий охват частот — 700 МГц – 4 ГГц. Подключение — SMA.
Внутри серии ДМС-18 меняются частоты, потери, разбаланс, габариты — по ним и выбирают исполнение.
Артикул исполнения читается по таблице: после обозначения серии ДМС-18 идут нижняя и верхняя границы полосы в мегагерцах; например, KADAMM ДМС-18-1000/2000-30-SMA работает в полосе 1–2 ГГц.
Делитель мощности раздаёт сигнал поровну между выходами, а в обратную сторону складывает сигналы нескольких источников. Деление само по себе — не потери: на два выхода каждый получает половину мощности (3 дБ), на четыре — четверть (6 дБ), на восемь — восьмую часть (9 дБ). Сверх этого делитель вносит своё небольшое ослабление.
Развязка между выходами показывает, насколько нагрузки на разных выходах не влияют друг на друга, а разбаланс по амплитуде и фазе — насколько одинаковы выходы; это важно при сложении мощности и в антенных решётках.
Разброс по исполнениям ДМС-18: вносимое ослабление — 1–3 дБ. Значения для конкретного артикула — в таблице исполнений.
SMA — самый распространённый малогабаритный соединитель СВЧ; прецизионные исполнения работают до 18–26,5 ГГц.
Принцип работы
Делитель мощности KADAMM ДМС-18 делит входной сигнал между выходами поровну по амплитуде и в одной фазе; в обратную сторону тот же узел работает как сумматор. Развязка между выходами показывает, насколько сигнал одного плеча проникает в другое, а разбаланс — насколько выходы отличаются по амплитуде и фазе.
Разбаланс важен там, где сигналы потом складываются: в антенных решётках и при сложении мощности усилителей.
Конструкция и материалы

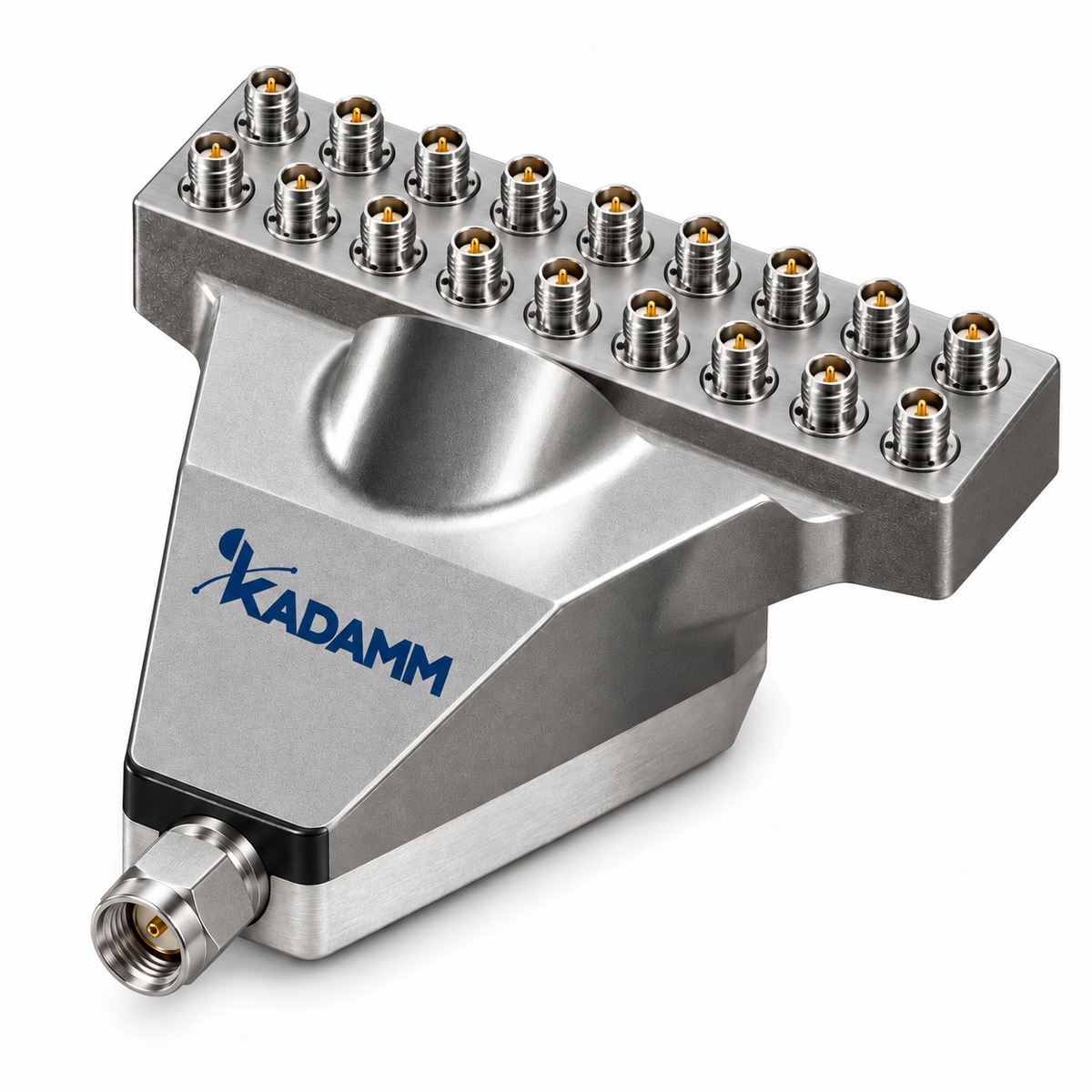

Изделие KADAMM ДМС-18 собрано в металлическом корпусе с коаксиальными соединителями на входе и выходе. Материалы, корпуса и варианты исполнения по строкам сведены в технические характеристики и таблицу исполнений ниже.
Ключевые особенности
3 исполнения, 3 рабочие полосы. Самая широкая полоса — 700 МГц – 4 ГГц у KADAMM ДМС-18-700/4000-30-SMA.
Меньше всего потерь — у KADAMM ДМС-18-900/1300-30-SMA.
Самое компактное исполнение — KADAMM ДМС-18-1000/2000-30-SMA.
Технические характеристики серии
Сводка по всем исполнениям KADAMM ДМС-18: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Частоты | 700 МГц – 4 ГГц |
| Потери, дБ | от 1 до 3 |
| Разбаланс, ±дБ / ° | 0,1/12; 1/12; 0,5/3 |
| Габариты, мм | от 185×263×14 до 264×263×14 |
| Мощность в режиме делителя / сумматора, Вт | 30/2 |
| Развязка, дБ, не менее | 18 |
| КСВН, не более | 1,5 |
| Соединитель | SMA |
Как читать характеристики
Таблица исполнений
Все 3 исполнения серии ДМС-18 с артикулами для заявки.
В таблице указаны пределы: потери, разбаланс — не больше указанного.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул | Частоты, ГГц | Потери, дБ | Разбаланс, ±дБ / ° | Габариты, мм |
|---|---|---|---|---|
| KADAMM ДМС-18-1000/2000-30-SMA | 1–2 | 2,4 | 0,1/12 | 185×263×14 |
| KADAMM ДМС-18-700/4000-30-SMA | 0,7–4 | 3 | 1/12 | 264×263×14 |
| KADAMM ДМС-18-900/1300-30-SMA | 0,9–1,3 | 1 | 0,5/3 | 210×263×14 |
Как выбрать исполнение
Полосы исполнений серии KADAMM ДМС-18 по таблице; справа — сколько исполнений с такой полосой.
Расчётный пример
Задача. Пример на цифрах исполнения KADAMM ДМС-18-700/4000-30-SMA: что происходит с сигналом 10 Вт на входе.
Применение
Делители применяют для разводки сигнала на несколько приёмников или антенн, сложения мощности усилителей, в антенных решётках и измерительных стендах.
Сколько исполнений ДМС-18 работает на каждом участке диапазона (широкополосное учтено на всех участках, которые перекрывает):
Сценарии по отраслям
Монтаж и подключение
Документация и поставка
В поставку каждого исполнения KADAMM ДМС-18 входят:
Техническое описание серии ДМС-18 — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение ДМС-18 или соседней серии.
Термины и стандарты
- Вносимые потери — ослабление полезного сигнала при прохождении через изделие, в децибелах.
- Разбаланс — различие амплитуд и фаз сигналов на выходах.
Обозначения и размеры соответствуют стандартам:
- ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
- ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM ДМС-18 | Делители мощности СВЧ на 18 выходов (сумматоры) | 700 МГц – 4 ГГц | 3 | SMA |
| KADAMM ДМС-2 | Делители мощности СВЧ на 2 выхода (сумматоры) | до 110 ГГц | 304 | SMA, N, 2,92 мм, 1,85 мм |
| KADAMM ДМС-3 | Делители мощности СВЧ на 3 выхода (сумматоры) | до 50 ГГц | 101 | SMA, N, 2,92 мм, 2,4 мм |
| KADAMM ДМС-4 | Делители мощности СВЧ на 4 выхода (сумматоры) | до 67 ГГц | 243 | SMA, N, 2,92 мм, BNC |
| KADAMM ДМС-5 | Делители мощности СВЧ на 5 выходов (сумматоры) | до 44 ГГц | 15 | SMA, 2,92 мм, 2,4 мм |
Когда брать соседнюю серию: нужно подключение через коаксиальные соединители — KADAMM ДМС-2.
Вопросы и ответы
