Делители мощности СВЧ на 16 выходов (сумматоры) KADAMM ДМС-16

Делители мощности KADAMM (КАДАММ) серии ДМС-16: делят сигнал между выходами с равными амплитудой и фазой и складывают его обратно.

охват частот серии до 67 ГГцисполнений 76мощность в режиме деления и сложения до 100 Втразвязка до 25 дБ

▤

Подберём Делители мощности СВЧ на 16 выходов (сумматоры) ДМС-16 под ваш объектПришлите частоты, мощность, тип опоры или план помещения — инженеры KADAMM проверят модель, посчитают уровни сигнала и пришлют КП в течение рабочего дня.

Запросить подбор →

до 67 ГГц

охват частот серии

исполнений

до 100 Вт

мощность в режиме деления и сложения

до 25 дБ

развязка

О серии

KADAMM ДМС-16 — делители мощности производства KADAMM (КАДАММ).

В серии 76 исполнений, общий охват частот — до 67 ГГц. Подключение — SMA, N, SMA&N, 2,92 мм.

Внутри серии ДМС-16 меняются частоты, мощность в режиме деления и сложения, потери, развязка, разбаланс, КСВН — по ним и выбирают исполнение.

Артикул исполнения читается по таблице: после обозначения серии ДМС-16 идут нижняя и верхняя границы полосы в мегагерцах, затем допустимая мощность в ваттах; например, KADAMM ДМС-16-0/3000-2-SMA работает в полосе 0–3 ГГц.

Делитель мощности раздаёт сигнал поровну между выходами, а в обратную сторону складывает сигналы нескольких источников. Деление само по себе — не потери: на два выхода каждый получает половину мощности (3 дБ), на четыре — четверть (6 дБ), на восемь — восьмую часть (9 дБ). Сверх этого делитель вносит своё небольшое ослабление.

Развязка между выходами показывает, насколько нагрузки на разных выходах не влияют друг на друга, а разбаланс по амплитуде и фазе — насколько одинаковы выходы; это важно при сложении мощности и в антенных решётках.

Разброс по исполнениям ДМС-16: вносимое ослабление — 0,35–28 дБ; КСВН — 1,2–2,5 (при КСВН 2,5 отражается около 18 % мощности); развязка — 15–25 дБ. Значения для конкретного артикула — в таблице исполнений.

SMA — самый распространённый малогабаритный соединитель СВЧ; прецизионные исполнения работают до 18–26,5 ГГц.

Деление на N выходов — 10·lg N дБ; в таблице смотрят ослабление сверх деления, развязку и разбаланс.

Принцип работы

Делитель мощности KADAMM ДМС-16 делит входной сигнал между выходами поровну по амплитуде и в одной фазе; в обратную сторону тот же узел работает как сумматор. Развязка между выходами показывает, насколько сигнал одного плеча проникает в другое, а разбаланс — насколько выходы отличаются по амплитуде и фазе.

Разбаланс важен там, где сигналы потом складываются: в антенных решётках и при сложении мощности усилителей.

Конструкция и материалы

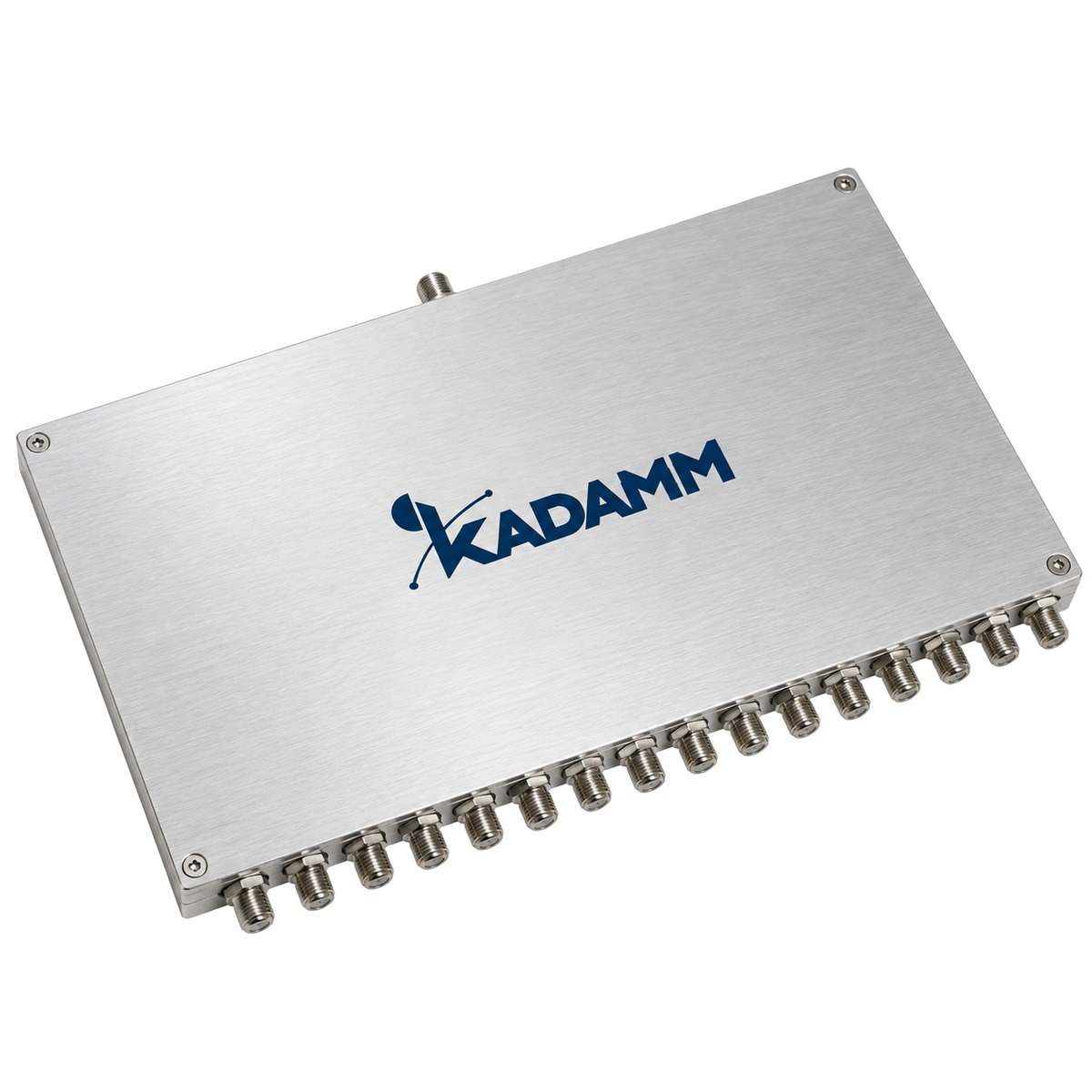

Изделие KADAMM ДМС-16 собрано в металлическом корпусе с коаксиальными соединителями на входе и выходе. Материалы, корпуса и варианты исполнения по строкам сведены в технические характеристики и таблицу исполнений ниже.

Ключевые особенности

✓

До 67 ГГц
76 исполнений, 59 рабочих полос. Самая широкая полоса — 5 МГц – 1 ГГц у KADAMM ДМС-16-5/1000-2-SMA.

✓

Потери от 0,35 дБ
Меньше всего потерь — у KADAMM ДМС-16-2700/3500-2K-N.

✓

Развязка до 25 дБ
Лучшая развязка — у KADAMM ДМС-16-1000/2000-30-SMA и KADAMM ДМС-16-950/2150-30-SMA.

✓

До 100 Вт
Наибольшую мощность держат KADAMM ДМС-16-3500/4200-100-SMA.

✓

КСВН от 1,2
Лучшее согласование в серии — у KADAMM ДМС-16-98/102-30-N.

✓

Корпус от 210×36×12,7 мм
Самое компактное исполнение — KADAMM ДМС-16-18000/26500-30-SMA.

Технические характеристики серии

Сводка по всем исполнениям KADAMM ДМС-16: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.

Параметр	Значения в серии
Частоты	0–67 ГГц
Мощность дел. / сумм., Вт	16 вариантов — по таблице исполнений
Потери, дБ	от 0,35 до 28
Развязка, дБ	от 15 до 25
Разбаланс, ±дБ / °	33 варианта — по таблице исполнений
КСВН	от 1,2 до 2,5
Соединитель	11 вариантов — по таблице исполнений
Габариты, мм	от 210×36×12,7 до 480×160×22
Прямая мощность, Вт, не более	10 — KADAMM ДМС-16-2000/18000-10-SMA, KADAMM ДМС-16-2000/8000-10-SMA, KADAMM ДМС-16-400/4000-10-SMA, KADAMM ДМС-16-500/2400-10-SMA, KADAMM ДМС-16-500/6000-10-SMA, KADAMM ДМС-16-5000/6000-10-SMA; 40 — KADAMM ДМС-16-700/3000-40-SMA
Обратная мощность, Вт	3 — KADAMM ДМС-16-2000/18000-10-SMA, KADAMM ДМС-16-2000/8000-10-SMA, KADAMM ДМС-16-400/4000-10-SMA, KADAMM ДМС-16-500/2400-10-SMA, KADAMM ДМС-16-500/6000-10-SMA, KADAMM ДМС-16-700/3000-40-SMA; 1 — KADAMM ДМС-16-5000/6000-10-SMA
Рабочая температура, °C	-55–+85 — KADAMM ДМС-16-2000/18000-10-SMA, KADAMM ДМС-16-2000/8000-10-SMA, KADAMM ДМС-16-400/4000-10-SMA, KADAMM ДМС-16-500/2400-10-SMA, KADAMM ДМС-16-500/6000-10-SMA, KADAMM ДМС-16-5000/6000-10-SMA, KADAMM ДМС-16-700/3000-40-SMA
Вносимые потери (без учёта деления), дБ, не более	4,9 — KADAMM ДМС-16-12000/26500-10-SMA; 2,2 — KADAMM ДМС-16-1400/4000-20-SMA; 5 — KADAMM ДМС-16-18000/40000-20-2,92-2, KADAMM ДМС-16-2000/18000-20-SMA-2, KADAMM ДМС-16-4000/40000-10-2,92; 3,9 — KADAMM ДМС-16-2000/8000-10-SMA-2, KADAMM ДМС-16-5000/6000-10-SMA-2; 3,8 — KADAMM ДМС-16-24000/28000-10-SMA, KADAMM ДМС-16-500/6000-20-SMA; 0,8 — KADAMM ДМС-16-3500/4200-100-SMA; 4 — KADAMM ДМС-16-4500/26000-30-SMA; 3 — KADAMM ДМС-16-6000/18000-10-SMA-1; 1,6 — KADAMM ДМС-16-6000/18000-10-SMA-2, KADAMM ДМС-16-8000/18000-10-SMA; 2,5 — KADAMM ДМС-16-9400/9500-20-SMA

Исполнения под заказ. Параметры, которых нет в таблицах, другие разъёмы, длины выводов и комплектацию уточните у инженеров KADAMM: пришлите частоты, мощность и условия установки — подберём исполнение и подготовим спецификацию.

Как читать характеристики

ПолосаПараметры таблицы гарантированы только внутри полосы исполнения, у её краёв они обычно хуже, чем в середине. Поэтому полосу берут с запасом по обоим краям. Самая узкая полоса в серии ДМС-16 — 9,4–9,5 ГГц, самая широкая — 5 МГц – 1 ГГц.

Вносимые потериПри 0,35 дБ до выхода доходит 92,3 % мощности, при 28 дБ — 0,16 %. Остальное уходит в тепло внутри изделия и в отражение.

Развязка15 дБ ослабляют обратную волну в 31,6 раза по мощности, 25 дБ — в 320 раз. Каждые 10 дБ — ещё вдесятеро меньше.

КСВНПри КСВН 1,2 отражается 0,83 % падающей мощности, при КСВН 2,5 — 18,4 %.

МощностьВ столбце «Мощность дел. / сумм., Вт» — непрерывная мощность, которую исполнение выдерживает длительно: от 1 до 100 Вт. Для импульсного режима допустимый уровень уточняют отдельно.

РазбалансНасколько выходы отличаются по амплитуде и фазе. Он важен, когда сигналы потом складываются — в антенных решётках и при сложении мощности.

Таблица исполнений

Все 76 исполнений серии ДМС-16 с артикулами для заявки.

В таблице указаны пределы: потери, разбаланс, КСВН — не больше указанного; развязка — не меньше указанного.

Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.

Исполнения серии

Артикул	Частоты, ГГц	Мощность дел. / сумм., Вт	Потери, дБ	Развязка, дБ	Разбаланс, ±дБ / °	КСВН	Соединитель	Габариты, мм
KADAMM ДМС-16-0/3000-2-SMA	0–3	2/-	24±2,5	24	1,5/-	1,4	SMA	81,3×80,9×16
KADAMM ДМС-16-1000/18000-20-SMA	1–18	20/1	6,5	15	1,8/12	2	SMA	126×315,5×10
KADAMM ДМС-16-1000/2000-30-SMA	1–2	30/2	1,2	25	0,3/4	1,3	SMA	90×214×12
KADAMM ДМС-16-1000/4000-30-SMA-N	1–4	30/2	1,6	20	0,4/5	1,4	SMA&N	100×224×20
KADAMM ДМС-16-1000/6000-30-SMA	1–6	30/2	2,5	20	0,5/6	1,45	SMA	100×236×12
KADAMM ДМС-16-1100/1600-N	1,1–1,6	—	-	20	0,4/6	1,8	N	110×388×20
KADAMM ДМС-16-12000/26500-10-SMA	12–26,5	10/-	—	16	0,9/9	1,8	SMA	—
KADAMM ДМС-16-1400/4000-20-SMA	1,4–4	20/-	—	18	0,6/10	1,8	SMA (розетка)	—
KADAMM ДМС-16-1500/5000-30-SMA	1,5–5	30/2	2	18	0,2/2	1,3	SMA	218×80×12
KADAMM ДМС-16-18000/26500-30-SMA	18–26,5	30/2	3,8	16	0,5/6	1,6	SMA	210×36×12,7
KADAMM ДМС-16-18000/40000-20-2,92	18–40	20/2	4,7	18	0,7/12	1,8	2,92 мм	210×36×12,7
KADAMM ДМС-16-18000/40000-20-2,92-2	18–40	20/-	—	16	0,8/5	1,8	2,92 мм (розетка)	—
KADAMM ДМС-16-18000/50000-20-2,4	18–50	20/1	6	16	1/14	1,8	2,4 мм	210×36×12,7
KADAMM ДМС-16-200/2000-30-N-SMA	0,2–2	30/2	3,5	20	0,2/2	1,5	SMA&N	370×160×20
KADAMM ДМС-16-2000/18000-10-SMA	2–18	—	5,8	15	—	2	SMA (р)	215×120×10
KADAMM ДМС-16-2000/18000-20-SMA	2–18	20/1	5	15	0,7/10	2	SMA	120×215×10
KADAMM ДМС-16-2000/18000-20-SMA-2	2–18	20/-	—	16	1/9	1,7	SMA (розетка)	—
KADAMM ДМС-16-2000/3000-30-SMA	2–3	30/2	1,2	20	0,2/2	1,3	SMA	212×67×10
KADAMM ДМС-16-2000/4000-30-SMA	2–4	30/2	0,6	18	0,3/5	1,35	SMA	215×130×10
KADAMM ДМС-16-2000/4000-50-SMA	2–4	50/2,5	0,6	16	3/5	1,35	SMA	241×164×10
KADAMM ДМС-16-2000/6000-30-SMA	2–6	30/2	2	18	0,2/2	1,3	SMA	218×80×12
KADAMM ДМС-16-2000/8000-10-SMA	2–8	—	3	18	—	1,5	SMA (р)	213×80×10
KADAMM ДМС-16-2000/8000-10-SMA-2	2–8	10/-	—	16	1/6	1,65	SMA (розетка)	—
KADAMM ДМС-16-24000/28000-10-SMA	24–28	10/-	—	16	0,5/6	1,6	SMA	—
KADAMM ДМС-16-24000/44000-20-2,4	24–44	20/1	5,4	16	0,8/10	1,8	2,4 мм	210×36×12,7
KADAMM ДМС-16-2490/2690-30-SMA	2,49–2,69	30/2	1	20	0,3/4	1,25	SMA	70×212×12
KADAMM ДМС-16-260/460-20-SMA	0,26–0,46	20/2	1,5	20	0,3/4	1,25	SMA	300×138×14
KADAMM ДМС-16-2610/3000-30-SMA	2,61–3	30/2	1	20	0,3/4	1,3	SMA	67×212×12,5
KADAMM ДМС-16-2700/3500-2K-N	2,7–3,5	2K/2K	0,35	-	0,3/5	1,5	WR284&N	-
KADAMM ДМС-16-3000/8000-30-SMA	3–8	30/2	2	18	0,4/6	1,45	SMA	218×100×12
KADAMM ДМС-16-3500/4200-100-SMA	3,5–4,2	100/-	—	18	5/0,3	1,5	SMA (розетка)	—
KADAMM ДМС-16-380/6000-30-N	0,38–6	30/2	6,8	18	0,5/8	1,5	N	388×180×20
KADAMM ДМС-16-380/6000-30-SMA	0,38–6	30/2	6	18	0,5/8	1,5	SMA	232×180×12
KADAMM ДМС-16-400/4000-10-SMA	0,4–4	—	2,5	18	—	1,8	SMA (р)	235×140×12
KADAMM ДМС-16-400/6000-30-SMA	0,4–6	30/2	5	18	0,5/8	1,5	SMA	232×160×12
KADAMM ДМС-16-4000/40000-10-2,92	4–40	10/-	—	15	0,6/9	1,8	2,92 мм (розетка)	—
KADAMM ДМС-16-40000/67000-12-1,85	40–67	12/1	8,3	15	1,4/16	2	1,85 мм	210×36×12,7
KADAMM ДМС-16-4500/26000-30-SMA	4,5–26	30/1	—	15	2,0/уточняйте у менеджера	2,5 (вход), 2,3 (выходы)	SMA (розетка)	67×212×10
KADAMM ДМС-16-5/1000-2-SMA	0,005–1	2/-	24±2,0	24	1,2/-	1,3	SMA	81,3×80,9×16
KADAMM ДМС-16-5/300-1-SMA	0,005–0,3	1/-	2,7	18	0,9/15	1,5	SMA	50×209×10
KADAMM ДМС-16-50/1000-1-SMA	0,05–1	1/-	3,7	18	0,9/15	1,5	SMA	50×209×10
KADAMM ДМС-16-50/5000-2-SMA	0,05–5	2/-	28	22	0,8/8	1,5	SMA	236×80×12
KADAMM ДМС-16-500/18000-30-SMA	0,5–18	30/5	8,3	18	0,6/10	1,6	SMA	240,9×210×12,7
KADAMM ДМС-16-500/2400-10-SMA	0,5–2,4	—	2,3	18	—	1,5	SMA (р)	217×105×11
KADAMM ДМС-16-500/3000-50-N	0,5–3	50/2	3	18	1/15	1,6	N	386×125×18
KADAMM ДМС-16-500/3000-50-SMA	0,5–3	50/2	3	18	1/15	1,6	SMA	217×125×12
KADAMM ДМС-16-500/6000-10-SMA	0,5–6	—	2,5	18	—	1,8	SMA (р)	235×140×12
KADAMM ДМС-16-500/6000-20-SMA	0,5–6	20/-	—	18	0,6/8	1,5	SMA (розетка)	—
KADAMM ДМС-16-500/6000-30-N	0,5–6	30/2	4,8	18	0,5/8	1,5	N	388×150×20
KADAMM ДМС-16-500/6000-30-SMA	0,5–6	30/2	4,8	20	0,5/8	1,5	SMA	236×150×12
KADAMM ДМС-16-500/7500-10-SMA	0,5–7,5	10/уточняйте у менеджера	4,8	18 (0,7–7,5 ГГц); 14 (0,5–0,7 ГГц)	—	1,5 (вход)	SMA (розетка)	уточняйте у менеджера
KADAMM ДМС-16-5000/12000-20-SMA	5–12	20/1	4	16	0,7/10	1,8	SMA	82×215×10
KADAMM ДМС-16-5000/18000-20-SMA	5–18	20/1	5	15	0,7/10	2	SMA	120×215×10
KADAMM ДМС-16-5000/6000-10-SMA	5–6	—	1,2	18	—	1,3	SMA (р)	217×59×14
KADAMM ДМС-16-5000/6000-10-SMA-2	5–6	10/-	—	16	1/6	1,65	SMA (розетка)	—
KADAMM ДМС-16-600/2000-30-SMA	0,6–2	30/2	1,4	20	0,2/2	1,3	SMA	102×218×12
KADAMM ДМС-16-600/3000-30-N-SMA	0,6–3	30/2	2,2	20	0,4/6	1,4	SMA&N	218×113×20
KADAMM ДМС-16-600/6000-30-SMA	0,6–6	30/2	4,5	18	0,4/6	1,5	SMA	140×232×12
KADAMM ДМС-16-6000/18000-10-SMA-1	6–18	10/-	—	18	0,4/6	1,6	SMA	—
KADAMM ДМС-16-6000/18000-10-SMA-2	6–18	10/-	—	17	0,4/6	1,6	SMA	—
KADAMM ДМС-16-6000/18000-20-SMA	6–18	20/1	1,8	17	0,8/8	1,5	SMA	224×50×10
KADAMM ДМС-16-6000/26500-30-SMA	6–26,5	30/2	4,4	18	0,7/8	1,7	SMA	210×44,5×12,7
KADAMM ДМС-16-6000/40000-20-2,92	6–40	20/2	5,5	15	0,8/12	1,7	2,92 мм	210×44,5×12,7
KADAMM ДМС-16-700/3000-30-N	0,7–3	30/2	1,8	20	0,4/6	1,4	N	388×110×20
KADAMM ДМС-16-700/3000-30-SMA	0,7–3	30/2	1,4	20	0,3/5	1,4	SMA	212×104×12
KADAMM ДМС-16-700/3000-40-SMA	0,7–3	—	2,5	18	—	1,5	SMA (р)	223×93×12
KADAMM ДМС-16-700/4000-30-SMA	0,7–4	30/2	2,4	18	0,4/8	1,4	SMA	232×110×12
KADAMM ДМС-16-700/4000-30-TNC	0,7–4	30/2	2,2	20	0,4/6	1,4	TNC	388×110×20
KADAMM ДМС-16-700/6000-30-N	0,7–6	30/2	3,8	18	0,5/8	1,5	N	388×140×20
KADAMM ДМС-16-700/6000-30-TNC	0,7–6	30/2	3,5	20	0,5/8	1,5	TNC	388×150×20
KADAMM ДМС-16-800/5000-50-N	0,8–5	50/5	3,5	18	0,4/6	1,4	N	480×160×22
KADAMM ДМС-16-8000/12000-20-SMA	8–12	20/1	1,8	18	0,5/6	1,5	SMA	212×85×10
KADAMM ДМС-16-8000/18000-10-SMA	8–18	10/-	—	17	0,4/6	1,6	SMA	—
KADAMM ДМС-16-9400/9500-20-SMA	9,4–9,5	20/-	—	18	1/10	1,6	SMA (розетка)	—
KADAMM ДМС-16-950/2150-30-SMA	0,95–2,15	30/2	1,2	25	0,3/4	1,3	SMA	90×214×12
KADAMM ДМС-16-98/102-30-N	0,098–0,102	30/2	1,2	20	0,3/3	1,2	N	420×196×20

Как выбрать исполнение

1Полоса. По столбцу «Частоты, ГГц» оставьте исполнения, полоса которых накрывает все частоты системы с запасом по краям. Например, частоту 2,4 ГГц перекрывают 39 исполнений, в том числе KADAMM ДМС-16-0/3000-2-SMA и KADAMM ДМС-16-1000/18000-20-SMA.

2Мощность. Сравните мощность передатчика с допустимой для исполнения и оставьте запас.

3Вносимые потери. Если этот параметр для вас главный, начните с KADAMM ДМС-16-2700/3500-2K-N. У широкополосных исполнений, где верхняя частота втрое выше нижней и больше, средние потери — 4,75 дБ, у остальных — 2,48 дБ.

4Конструкция. Сверьте посадочное место и стыковку с соседними узлами: корпуса от 210×36×12,7 до 480×160×22 мм; подключение по исполнениям — в столбце «Соединитель» таблицы.

5Заявка. Запишите полный артикул выбранного исполнения из таблицы — по нему готовится предложение.

Исполнения серии KADAMM ДМС-16 по участкам диапазона частот; широкополосное исполнение учтено на каждом участке, который перекрывает.

Расчётный пример

Задача. Пример на цифрах исполнения KADAMM ДМС-16-18000/26500-30-SMA: что происходит с сигналом 30 Вт на входе.

1Потери 3,8 дБ: на выходе 30 Вт × 10^(−3,8/10) = 12,51 Вт; разница 17,49 Вт рассеивается в изделии или отражается.

2КСВН 1,6: коэффициент отражения (1,6 − 1) / (1,6 + 1) = 0,231, назад уходит 5,3 % — 1,598 Вт.

3Два исполнения с КСВН 2,5 подряд в худшем случае, когда отражения складываются в фазе: 2 × (2,5 − 1) / (2,5 + 1) = 0,857; суммарный КСВН (1 + 0,857) / (1 − 0,857) = 13, отражается 73,5 % мощности.

4С исполнениями, у которых КСВН 1,2, та же пара даёт не больше 1,44 — поэтому в длинных цепочках узлов выбирают исполнения с меньшим КСВН.

Применение

Делители применяют для разводки сигнала на несколько приёмников или антенн, сложения мощности усилителей, в антенных решётках и измерительных стендах.

Разводка сигнала на несколько приёмников или антенн

Сложение мощности усилителей

Измерительные стенды

Сколько исполнений ДМС-16 работает на каждом участке диапазона, показано на схеме в разделе «Как выбрать исполнение».

Сценарии по отраслям

РадиолокацияВ полосах от S до Ku работают 60 исполнений ДМС-16, например KADAMM ДМС-16-0/3000-2-SMA. В радиолокационных трактах на первом месте допустимая мощность и работа в широком диапазоне температур.

СвязьВ полосах от L до Ka работают 70 исполнений ДМС-16, например KADAMM ДМС-16-0/3000-2-SMA. В радиорелейных и сотовых трактах решают малые потери и стабильность параметров на открытом воздухе.

Спутниковые станцииВ полосах C, Ku и Ka работают 43 исполнения ДМС-16, например KADAMM ДМС-16-1000/18000-20-SMA. В земных станциях спутниковой связи важны малые потери на приёме и запас по мощности на передаче.

ИзмеренияВесь ряд ДМС-16 пригоден для стендовых трактов. На стендах и в лабораториях ценят малый КСВН и повторяемость параметров от подключения к подключению.

Монтаж и подключение

✓Изделия KADAMM ДМС-16 включают в тракт через соединители: гайку наворачивают от руки до упора и дотягивают динамометрическим ключом с моментом, принятым для данной серии соединителей.

✓Под нагрузкой вращают только накидную гайку, а не корпус, иначе изнашивается центральный контакт.

✓Перед подключением осматривают и очищают торцы контактов: на высоких частотах даже мелкая частица заметно поднимает КСВН.

✓Посадочное место берут по габаритам выбранного исполнения: в серии ДМС-16 они меняются от 210×36×12,7 до 480×160×22 мм.

Документация и поставка

В поставку каждого исполнения KADAMM ДМС-16 входят:

✓Делитель мощности

✓Паспорт изделия

Техническое описание серии ДМС-16 — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.

Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.

Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение ДМС-16 или соседней серии.

Термины и стандарты

КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).
Вносимые потери — ослабление полезного сигнала при прохождении через изделие, в децибелах.
Развязка — ослабление сигнала в обратном направлении или между портами, которые не должны быть связаны.
Допустимая мощность — наибольшая мощность непрерывного сигнала, которую изделие выдерживает длительно.
Разбаланс — различие амплитуд и фаз сигналов на выходах.

Обозначения и размеры соответствуют стандартам:

ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
ГОСТ 18238-72 — термины линий передачи СВЧ
ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ

Сравнение с похожими сериями KADAMM

Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.

Серия	Изделия	Охват частот	Исполнений	Подключение
KADAMM ДМС-16	Делители мощности СВЧ на 16 выходов (сумматоры)	до 67 ГГц	76	SMA, N, SMA&N, 2,92 мм
KADAMM ДМС-2	Делители мощности СВЧ на 2 выхода (сумматоры)	до 110 ГГц	304	SMA, N, 2,92 мм, 1,85 мм
KADAMM ДМС-3	Делители мощности СВЧ на 3 выхода (сумматоры)	до 50 ГГц	101	SMA, N, 2,92 мм, 2,4 мм
KADAMM ДМС-4	Делители мощности СВЧ на 4 выхода (сумматоры)	до 67 ГГц	243	SMA, N, 2,92 мм, BNC
KADAMM ДМС-5	Делители мощности СВЧ на 5 выходов (сумматоры)	до 44 ГГц	15	SMA, 2,92 мм, 2,4 мм

Когда брать соседнюю серию: нужно подключение через коаксиальные соединители — KADAMM ДМС-2.

Когда выбирают Делители мощности СВЧ на 16 выходов (сумматоры) KADAMM ДМС-16: Делители применяют для разводки сигнала на несколько приёмников или антенн, сложения мощности усилителей, в антенных решётках и измерительных стендах.

Вопросы и ответы

Почему делитель на два выхода «теряет» 3 дБ?+

Это деление: половина мощности уходит на другой выход. Собственное ослабление делителя — сверх этих 3 дБ, оно указано в таблице.

Какой диапазон частот у изделий KADAMM ДМС-16?+

Серия ДМС-16 в целом перекрывает до 67 ГГц. Полоса у каждого исполнения своя — она указана в таблице исполнений.

Какую мощность выдерживают исполнения ДМС-16?+

От 1 до 100 Вт. Наибольшую мощность держат KADAMM ДМС-16-3500/4200-100-SMA.

Какое исполнение ДМС-16 вносит меньше всего потерь?+

Меньше всего потерь — 0,35 дБ — у KADAMM ДМС-16-2700/3500-2K-N.

У какого исполнения ДМС-16 самая высокая развязка?+

Наибольшая развязка — 25 дБ — у KADAMM ДМС-16-1000/2000-30-SMA и KADAMM ДМС-16-950/2150-30-SMA.

Как изделия KADAMM ДМС-16 подключаются к тракту?+

Подключение у серии ДМС-16 — SMA, N, SMA&N, 2,92 мм. Другое исполнение выводов обсуждается при заказе.

Чем серия KADAMM ДМС-16 отличается от KADAMM ДМС-2?+

KADAMM ДМС-2 — «Делители мощности СВЧ на 2 выхода (сумматоры)», охват до 110 ГГц. Остальные соседние серии сравнены в таблице выше.

Как пересчитать КСВН ДМС-16 в отражённую мощность?+

Коэффициент отражения равен (КСВН − 1) / (КСВН + 1), доля отражённой мощности — его квадрат. Для КСВН 2,5 это 18,4 %.

Можно ли получить расчёт под мой тракт?+

Да. Пришлите частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM (КАДАММ) посчитают потери и отражения и предложат исполнение.

Как заказать исполнение ДМС-16?+

Назовите полный артикул из таблицы, например «KADAMM ДМС-16-0/3000-2-SMA», и количество. Если подходящей строки нет, пришлите частоты, мощность и способ подключения — подберём ближайшее исполнение.

Какие документы есть на серию KADAMM ДМС-16?+

В блоке документов — техническое описание серии ДМС-16 и каталог СВЧ-компонентов KADAMM (КАДАММ); сертификаты и декларации высылаем по запросу.

Другие серии этого раздела каталога KADAMM: Делители мощности (сплиттеры) и сумматоры →

Подбор исполнения KADAMM ДМС-16 под ваш тракт

Производитель KADAMM (КАДАММ) · info@kadamm.com · 8-499-213-05-16
