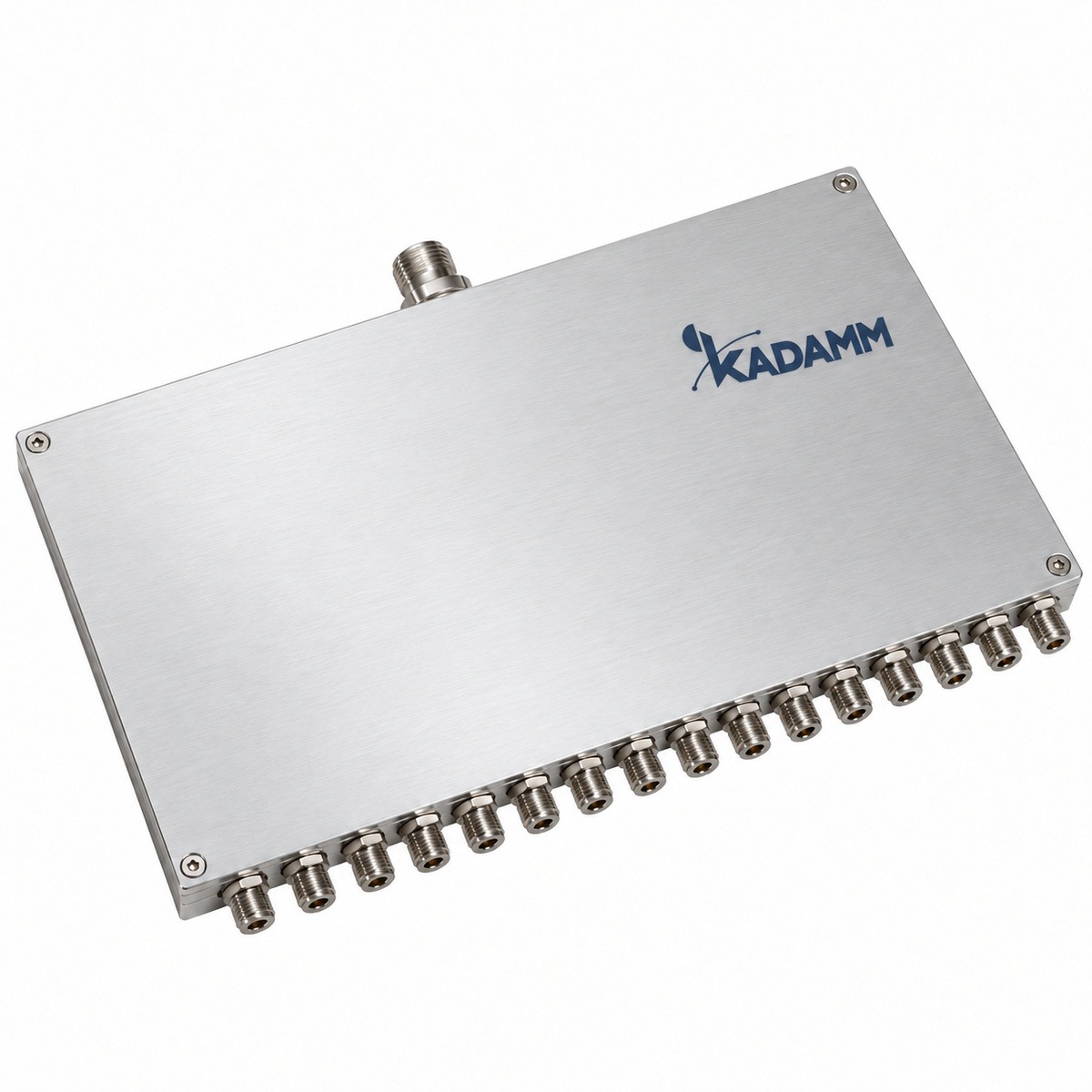

Делители мощности KADAMM (КАДАММ) серии ДМС-14: делят сигнал между выходами с равными амплитудой и фазой и складывают его обратно.
О серии
KADAMM ДМС-14 — делители мощности производства KADAMM (КАДАММ).
В серии 1 исполнение, общий охват частот — 500 МГц – 1,6 ГГц. Подключение — SMA.
Делитель мощности раздаёт сигнал поровну между выходами, а в обратную сторону складывает сигналы нескольких источников. Деление само по себе — не потери: на два выхода каждый получает половину мощности (3 дБ), на четыре — четверть (6 дБ), на восемь — восьмую часть (9 дБ). Сверх этого делитель вносит своё небольшое ослабление.
Развязка между выходами показывает, насколько нагрузки на разных выходах не влияют друг на друга, а разбаланс по амплитуде и фазе — насколько одинаковы выходы; это важно при сложении мощности и в антенных решётках.
SMA — самый распространённый малогабаритный соединитель СВЧ; прецизионные исполнения работают до 18–26,5 ГГц.
Принцип работы
Делитель мощности KADAMM ДМС-14 делит входной сигнал между выходами поровну по амплитуде и в одной фазе; в обратную сторону тот же узел работает как сумматор. Развязка между выходами показывает, насколько сигнал одного плеча проникает в другое, а разбаланс — насколько выходы отличаются по амплитуде и фазе.
Разбаланс важен там, где сигналы потом складываются: в антенных решётках и при сложении мощности усилителей.
Конструкция и материалы
Изделие KADAMM ДМС-14 собрано в металлическом корпусе с коаксиальными соединителями на входе и выходе.
Ключевые особенности
1 исполнение, 1 рабочая полоса. Самая широкая полоса — 500 МГц – 1,6 ГГц у KADAMM ДМС-14-500/1600-SMA.
Технические характеристики серии
Сводка по всем исполнениям KADAMM ДМС-14: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Диапазон частот, ГГц | 0,5–1,6 |
| Мощность в режиме делителя / сумматора, Вт | уточняйте у менеджера |
| Вносимые потери, дБ, не более | 18,5 |
| Развязка, дБ, не менее | 18 |
| Разбаланс амплитуды / фазы, ±дБ / °, не более | 1,5/3 |
| КСВН, не более | 1,5 |
| Соединитель | SMA |
| Габаритные размеры, мм | 110×191×10 |
Как читать характеристики
Таблица исполнений
Все 1 исполнение серии ДМС-14 с артикулами для заявки.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул |
|---|
| KADAMM ДМС-14-500/1600-SMA |
Как выбрать исполнение
Расчётный пример
Задача. Какая длина волны на краях охвата серии ДМС-14 и что из этого следует для монтажа.
Применение
Делители применяют для разводки сигнала на несколько приёмников или антенн, сложения мощности усилителей, в антенных решётках и измерительных стендах.
Сколько исполнений ДМС-14 работает на каждом участке диапазона (широкополосное учтено на всех участках, которые перекрывает):
Монтаж и подключение
Документация и поставка
В поставку каждого исполнения KADAMM ДМС-14 входят:
Техническое описание серии ДМС-14 — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение ДМС-14 или соседней серии.
Термины и стандарты
Обозначения и размеры соответствуют стандартам:
- ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
- ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM ДМС-14 | Делители мощности СВЧ на 14 выходов (сумматоры) | 500 МГц – 1,6 ГГц | 1 | SMA |
| KADAMM ДМС-2 | Делители мощности СВЧ на 2 выхода (сумматоры) | до 110 ГГц | 304 | SMA, N, 2,92 мм, 1,85 мм |
| KADAMM ДМС-3 | Делители мощности СВЧ на 3 выхода (сумматоры) | до 50 ГГц | 101 | SMA, N, 2,92 мм, 2,4 мм |
| KADAMM ДМС-4 | Делители мощности СВЧ на 4 выхода (сумматоры) | до 67 ГГц | 243 | SMA, N, 2,92 мм, BNC |
| KADAMM ДМС-5 | Делители мощности СВЧ на 5 выходов (сумматоры) | до 44 ГГц | 15 | SMA, 2,92 мм, 2,4 мм |
Когда брать соседнюю серию: нужно подключение через коаксиальные соединители — KADAMM ДМС-2.
