Делители мощности KADAMM (КАДАММ) серии ДМС-12: делят сигнал между выходами с равными амплитудой и фазой и складывают его обратно.
О серии
KADAMM ДМС-12 — делители мощности производства KADAMM (КАДАММ).
В серии 29 исполнений, общий охват частот — до 40 ГГц. Подключение — SMA, N, 2,92 мм, MCX.
Внутри серии ДМС-12 меняются частоты, мощность в режиме деления и сложения, потери, развязка, разбаланс, КСВН — по ним и выбирают исполнение.
Артикул исполнения читается по таблице: после обозначения серии ДМС-12 идут нижняя и верхняя границы полосы в мегагерцах, затем допустимая мощность в ваттах; например, KADAMM ДМС-12-0/4000-2-N работает в полосе 0–4 ГГц.
Делитель мощности раздаёт сигнал поровну между выходами, а в обратную сторону складывает сигналы нескольких источников. Деление само по себе — не потери: на два выхода каждый получает половину мощности (3 дБ), на четыре — четверть (6 дБ), на восемь — восьмую часть (9 дБ). Сверх этого делитель вносит своё небольшое ослабление.
Развязка между выходами показывает, насколько нагрузки на разных выходах не влияют друг на друга, а разбаланс по амплитуде и фазе — насколько одинаковы выходы; это важно при сложении мощности и в антенных решётках.
Разброс по исполнениям ДМС-12: вносимое ослабление — 0,8–24,5 дБ; КСВН — 1,22–2 (при КСВН 2 отражается около 11 % мощности); развязка — 13–20 дБ. Значения для конкретного артикула — в таблице исполнений.
SMA — самый распространённый малогабаритный соединитель СВЧ; прецизионные исполнения работают до 18–26,5 ГГц.
Принцип работы
Делитель мощности KADAMM ДМС-12 делит входной сигнал между выходами поровну по амплитуде и в одной фазе; в обратную сторону тот же узел работает как сумматор. Развязка между выходами показывает, насколько сигнал одного плеча проникает в другое, а разбаланс — насколько выходы отличаются по амплитуде и фазе.
Разбаланс важен там, где сигналы потом складываются: в антенных решётках и при сложении мощности усилителей.
Конструкция и материалы

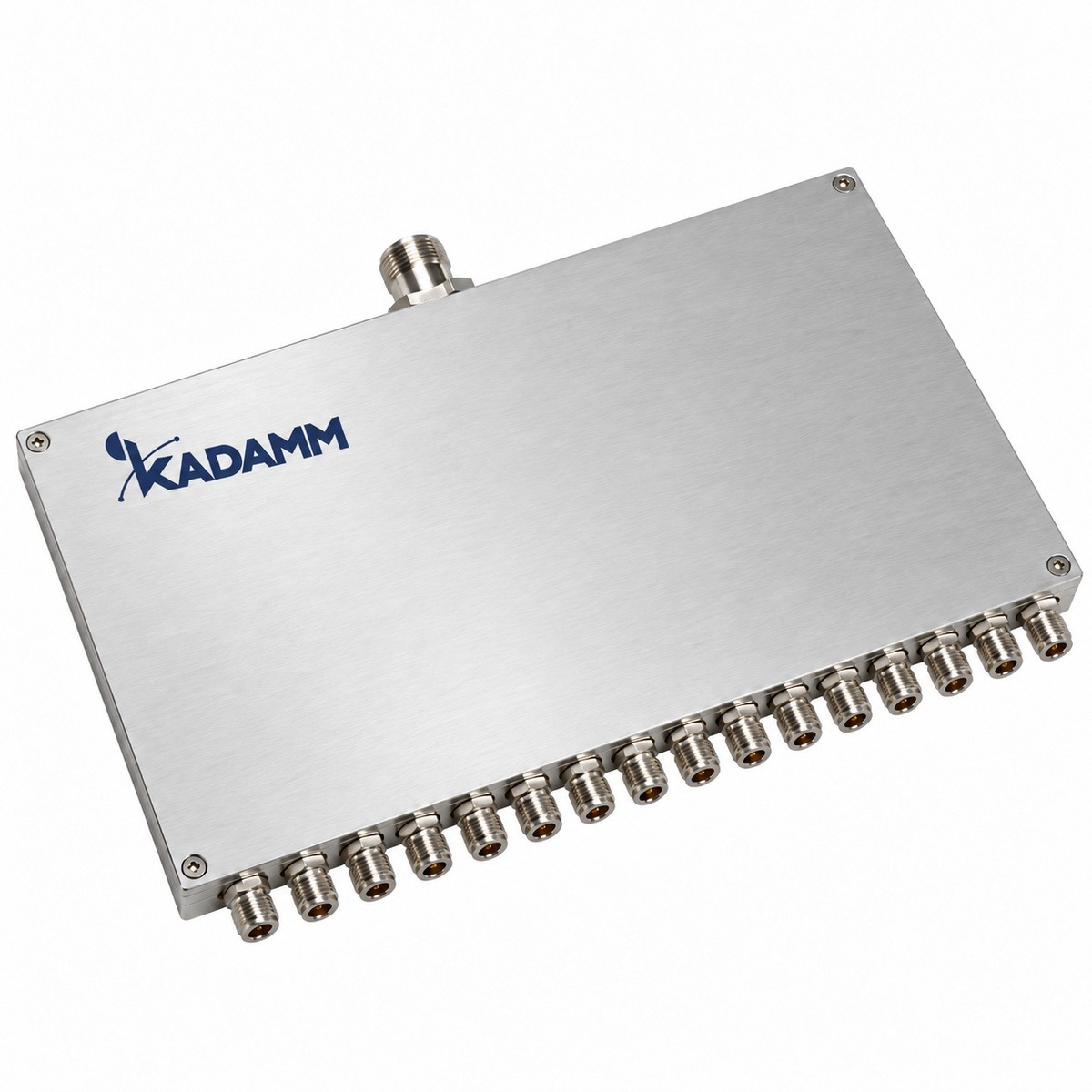

Изделие KADAMM ДМС-12 собрано в металлическом корпусе с коаксиальными соединителями на входе и выходе. Материалы, корпуса и варианты исполнения по строкам сведены в технические характеристики и таблицу исполнений ниже.
Ключевые особенности
29 исполнений, 27 рабочих полос. Самая широкая полоса — 300 МГц – 18 ГГц у KADAMM ДМС-12-300/18000-30-SMA.
Меньше всего потерь — у KADAMM ДМС-12-240/30-SMA.
Лучшая развязка — у KADAMM ДМС-12-0/4000-2-N, KADAMM ДМС-12-0/5000-2-SMA и ещё 6 исполнений.
Наибольшую мощность держат KADAMM ДМС-12-900/1300-100-N.
Лучшее согласование в серии — у KADAMM ДМС-12-5000/6000-20-SMA.
Самое компактное исполнение — KADAMM ДМС-12-6000/18000-20-SMA.
Технические характеристики серии
Сводка по всем исполнениям KADAMM ДМС-12: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Частоты | 0–40 ГГц |
| Мощность дел. / сумм., Вт | 10 вариантов — по таблице исполнений |
| Потери, дБ | от 0,8 до 24,5 |
| Развязка, дБ | от 13 до 20 |
| Разбаланс, ±дБ / ° | 18 вариантов — по таблице исполнений |
| КСВН | от 1,22 до 2 |
| Соединитель | 5 вариантов — по таблице исполнений |
| Габариты, мм | от 154×76×10 до 300×120×20 |
| Вносимые потери (без учёта деления), дБ, не более | 3,8 — KADAMM ДМС-12-1000/20000-20-SMA, KADAMM ДМС-12-2000/18000-20-SMA-2; 4,5 — KADAMM ДМС-12-400/6000-18-SMA, KADAMM ДМС-12-500/6000-20-SMA; 8 — KADAMM ДМС-12-470/27000-18-SMA; 6,5 — KADAMM ДМС-12-500/18000-20-SMA; 3,5 — KADAMM ДМС-12-617/4000-30-MCX |
| Рабочая температура, °C | -40–+80 — KADAMM ДМС-12-617/4000-30-MCX |
Как читать характеристики
Таблица исполнений
Все 29 исполнений серии ДМС-12 с артикулами для заявки.
В таблице указаны пределы: потери, разбаланс, КСВН — не больше указанного; развязка — не меньше указанного.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул | Частоты, ГГц | Мощность дел. / сумм., Вт | Потери, дБ | Развязка, дБ | Разбаланс, ±дБ / ° | КСВН | Соединитель | Габариты, мм |
|---|---|---|---|---|---|---|---|---|
| KADAMM ДМС-12-0/4000-2-N | 0–4 | 2/- | 23,6 | 20 | 2/- | 1,5 | N | 90,59×90,59×20 |
| KADAMM ДМС-12-0/5000-2-SMA | 0–5 | 2/- | 24,5 | 20 | 0,9/9 | 1,3 | SMA | 178×70×12,5 |
| KADAMM ДМС-12-1000/2000-30-N | 1–2 | 30/2 | 1,5 | 20 | 0,5/6 | 1,4 | N | 300×100×20 |
| KADAMM ДМС-12-1000/20000-20-SMA | 1–20 | 20/- | — | 15 | 0,7/6 | 1,65 | SMA (розетка) | — |
| KADAMM ДМС-12-18000/40000-20-2,92 | 18–40 | 20/2 | 6 | 18 | 1/15 | 1,7 | 2,92 мм | 180,5×56×12,7 |
| KADAMM ДМС-12-2000/12000-20-SMA | 2–12 | 20/1 | 3 | 17 | 0,8/8 | 1,5 | SMA | 168×102×10 |
| KADAMM ДМС-12-2000/18000-20-SMA | 2–18 | 20/1 | 4,2 | 15 | 0,8/12 | 2 | SMA | 230×120×10 |
| KADAMM ДМС-12-2000/18000-20-SMA-2 | 2–18 | 20/- | — | 17 | 0,7/6 | 1,5 | SMA (розетка) | — |
| KADAMM ДМС-12-2000/6000-30-SMA | 2–6 | 30/2 | 2,2 | 18 | 0,8/10 | 1,5 | SMA | 156×92×10 |
| KADAMM ДМС-12-2000/8000-30-SMA | 2–8 | 30/2 | 1,6 | 18 | 0,6/6 | 1,45 | SMA | 156×92×10 |
| KADAMM ДМС-12-240/30-SMA | 0,24 | 30/2 | 0,8 | 20 | 0,5/4 | 1,3 | SMA | 280×152×14 |
| KADAMM ДМС-12-300/18000-30-SMA | 0,3–18 | 30/5 | 10 | 18 | 0,8/12 | 1,6 | SMA | 312,4×156×12,7 |
| KADAMM ДМС-12-400/6000-18-SMA | 0,4–6 | 18/- | — | 13 | 1/12 | 1,6 | SMA (розетка) | — |
| KADAMM ДМС-12-470/27000-18-SMA | 0,47–27 | 18/- | — | 15 | 0,7/12 | 1,6 | SMA (розетка) | — |
| KADAMM ДМС-12-4900/5200-30-SMA | 4,9–5,2 | 30/2 | 1 | 20 | 0,6/3 | 1,4 | SMA | 156×92×10 |
| KADAMM ДМС-12-500/18000-20-SMA | 0,5–18 | 20/- | — | 16 | 0,7/12 | 1,6 | SMA (розетка) | — |
| KADAMM ДМС-12-500/18000-30-SMA | 0,5–18 | 30/5 | 6,5 | 18 | 0,7/12 | 1,6 | SMA | 275×165,7×12,7 |
| KADAMM ДМС-12-500/6000-20-SMA | 0,5–6 | 20/- | — | 15 | 0,7/12 | 1,75 | SMA (розетка) | — |
| KADAMM ДМС-12-500/8000-20-SMA | 0,5–8 | 20/1 | 5 | 16 | 1,2/12 | 1,6 | SMA | 286×180×12 |
| KADAMM ДМС-12-5000/6000-20-SMA | 5–6 | 20/1 | 1,6 | 20 | 0,25/5 | 1,22 | SMA | 156×92×10 |
| KADAMM ДМС-12-5800/20-SMA | 5,8 | 20/1 | 1,6 | 20 | 0,5/6 | 1,4 | SMA | 156×92×10 |
| KADAMM ДМС-12-600/6000-30-SMA | 0,6–6 | 30/2 | 5 | 18 | 1/12 | 1,5 | SMA | 180×178×12 |
| KADAMM ДМС-12-6000/18000-20-SMA | 6–18 | 20/1 | 2 | 16 | 0,6/8 | 1,8 | SMA | 154×76×10 |
| KADAMM ДМС-12-6000/26500-30-SMA | 6–26,5 | 30/2 | 3,4 | 18 | 0,8/12 | 1,6 | SMA | 180,5×56×12,7 |
| KADAMM ДМС-12-6000/40000-20-2,92 | 6–40 | 20/2 | 6 | 18 | 1/15 | 1,7 | SMA | 180,5×56×12,7 |
| KADAMM ДМС-12-617/4000-30-MCX | 0,617–4 | 30/1 | — | 16 | 0,8/10 | 1,8 (вход); 1,5 (выходы) | MCX (розетка) | 133×116,5×10 |
| KADAMM ДМС-12-700/6000-30-SMA | 0,7–6 | 30/- | 4,3 | 16 | 1/20 | 1,6 | SMA | 272×106×10 |
| KADAMM ДМС-12-8000/12000-20-SMA | 8–12 | 20/1 | 1,5 | 16 | 0,6/8 | 1,7 | SMA | 154×76×10 |
| KADAMM ДМС-12-900/1300-100-N | 0,9–1,3 | 100/100 | 1,5 | 20 | 0,4/8 | 1,5 | N | 300×120×20 |
Как выбрать исполнение
Исполнения серии KADAMM ДМС-12 по участкам диапазона частот; широкополосное исполнение учтено на каждом участке, который перекрывает.
Расчётный пример
Задача. Пример на цифрах исполнения KADAMM ДМС-12-1000/2000-30-N: что происходит с сигналом 30 Вт на входе.
Применение
Делители применяют для разводки сигнала на несколько приёмников или антенн, сложения мощности усилителей, в антенных решётках и измерительных стендах.
Сколько исполнений ДМС-12 работает на каждом участке диапазона, показано на схеме в разделе «Как выбрать исполнение».
Сценарии по отраслям
Монтаж и подключение
Документация и поставка
В поставку каждого исполнения KADAMM ДМС-12 входят:
Техническое описание серии ДМС-12 — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение ДМС-12 или соседней серии.
Термины и стандарты
- КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).
- Вносимые потери — ослабление полезного сигнала при прохождении через изделие, в децибелах.
- Развязка — ослабление сигнала в обратном направлении или между портами, которые не должны быть связаны.
- Допустимая мощность — наибольшая мощность непрерывного сигнала, которую изделие выдерживает длительно.
- Разбаланс — различие амплитуд и фаз сигналов на выходах.
Обозначения и размеры соответствуют стандартам:
- ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
- ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM ДМС-12 | Делители мощности СВЧ на 12 выходов (сумматоры) | до 40 ГГц | 29 | SMA, N, 2,92 мм, MCX |
| KADAMM ДМС-2 | Делители мощности СВЧ на 2 выхода (сумматоры) | до 110 ГГц | 304 | SMA, N, 2,92 мм, 1,85 мм |
| KADAMM ДМС-3 | Делители мощности СВЧ на 3 выхода (сумматоры) | до 50 ГГц | 101 | SMA, N, 2,92 мм, 2,4 мм |
| KADAMM ДМС-4 | Делители мощности СВЧ на 4 выхода (сумматоры) | до 67 ГГц | 243 | SMA, N, 2,92 мм, BNC |
| KADAMM ДМС-5 | Делители мощности СВЧ на 5 выходов (сумматоры) | до 44 ГГц | 15 | SMA, 2,92 мм, 2,4 мм |
Когда брать соседнюю серию: нужно подключение через коаксиальные соединители — KADAMM ДМС-2.
