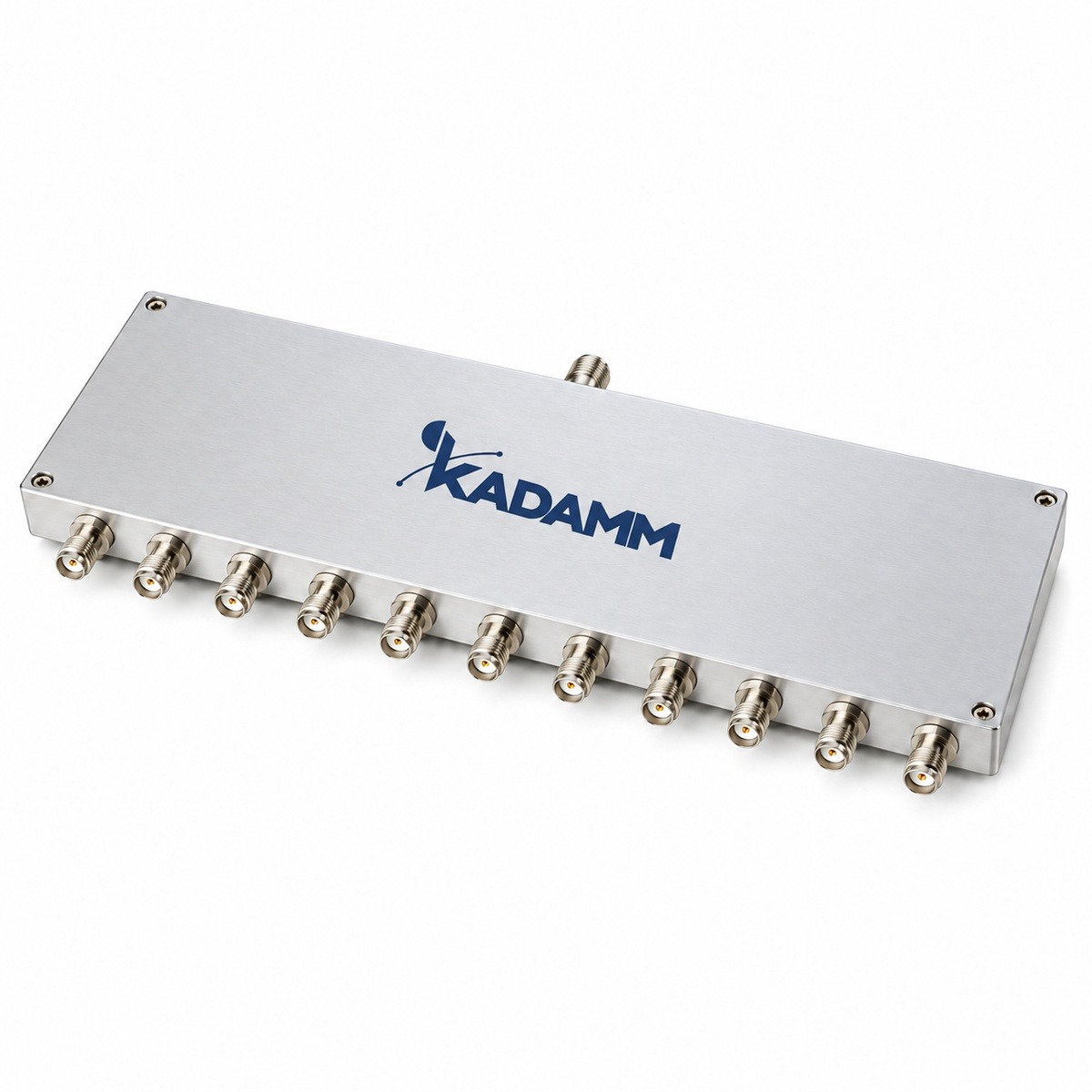

Делители мощности СВЧ на 10 выходов (сумматоры) KADAMM ДМС-10

Делители мощности KADAMM (КАДАММ) серии ДМС-10: делят сигнал между выходами с равными амплитудой и фазой и складывают его обратно.

охват частот серии до 40 ГГцисполнений 17мощность в режиме деления и сложения до 30 Втразвязка до 20 дБ

▤

Подберём Делители мощности СВЧ на 10 выходов (сумматоры) ДМС-10 под ваш объектПришлите частоты, мощность, тип опоры или план помещения — инженеры KADAMM проверят модель, посчитают уровни сигнала и пришлют КП в течение рабочего дня.

Запросить подбор →

до 40 ГГц

охват частот серии

исполнений

до 30 Вт

мощность в режиме деления и сложения

до 20 дБ

развязка

О серии

KADAMM ДМС-10 — делители мощности производства KADAMM (КАДАММ).

В серии 17 исполнений, общий охват частот — до 40 ГГц. Подключение — SMA, 2,92 мм.

Внутри серии ДМС-10 меняются частоты, мощность в режиме деления и сложения, потери, развязка, разбаланс, КСВН — по ним и выбирают исполнение.

Артикул исполнения читается по таблице: после обозначения серии ДМС-10 идут нижняя и верхняя границы полосы в мегагерцах, затем допустимая мощность в ваттах; например, KADAMM ДМС-10-0/10000-1-SMA работает в полосе 0–10 ГГц.

Делитель мощности раздаёт сигнал поровну между выходами, а в обратную сторону складывает сигналы нескольких источников. Деление само по себе — не потери: на два выхода каждый получает половину мощности (3 дБ), на четыре — четверть (6 дБ), на восемь — восьмую часть (9 дБ). Сверх этого делитель вносит своё небольшое ослабление.

Развязка между выходами показывает, насколько нагрузки на разных выходах не влияют друг на друга, а разбаланс по амплитуде и фазе — насколько одинаковы выходы; это важно при сложении мощности и в антенных решётках.

Разброс по исполнениям ДМС-10: вносимое ослабление — 0,6–20 дБ; КСВН — 1,2–2 (при КСВН 2 отражается около 11 % мощности); развязка — 10–20 дБ. Значения для конкретного артикула — в таблице исполнений.

SMA — самый распространённый малогабаритный соединитель СВЧ; прецизионные исполнения работают до 18–26,5 ГГц.

Деление на N выходов — 10·lg N дБ; в таблице смотрят ослабление сверх деления, развязку и разбаланс.

Принцип работы

Делитель мощности KADAMM ДМС-10 делит входной сигнал между выходами поровну по амплитуде и в одной фазе; в обратную сторону тот же узел работает как сумматор. Развязка между выходами показывает, насколько сигнал одного плеча проникает в другое, а разбаланс — насколько выходы отличаются по амплитуде и фазе.

Разбаланс важен там, где сигналы потом складываются: в антенных решётках и при сложении мощности усилителей.

Конструкция и материалы

Изделие KADAMM ДМС-10 собрано в металлическом корпусе с коаксиальными соединителями на входе и выходе. Материалы, корпуса и варианты исполнения по строкам сведены в технические характеристики и таблицу исполнений ниже.

Ключевые особенности

✓

До 40 ГГц
17 исполнений, 17 рабочих полос. Самая широкая полоса — 500 МГц – 18 ГГц у KADAMM ДМС-10-500/18000-20-SMA.

✓

Потери от 0,6 дБ
Меньше всего потерь — у KADAMM ДМС-10-470/500-2-SMA.

✓

Развязка до 20 дБ
Лучшая развязка — у KADAMM ДМС-10-2000/30-SMA и KADAMM ДМС-10-470/500-2-SMA.

✓

До 30 Вт
Наибольшую мощность держат KADAMM ДМС-10-18000/26500-30-SMA, KADAMM ДМС-10-2000/18000-30-SMA и ещё 5 исполнений.

✓

КСВН от 1,2
Лучшее согласование в серии — у KADAMM ДМС-10-470/500-2-SMA.

✓

Корпус от 140×60×12,7 мм
Самое компактное исполнение — KADAMM ДМС-10-470/500-2-SMA.

Технические характеристики серии

Сводка по всем исполнениям KADAMM ДМС-10: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.

Параметр	Значения в серии
Частоты	0–40 ГГц
Мощность дел. / сумм., Вт	7 вариантов — по таблице исполнений
Потери, дБ	от 0,6 до 20
Развязка, дБ	от 10 до 20
Разбаланс, ±дБ / °	12 вариантов — по таблице исполнений
КСВН	от 1,2 до 2
Соединитель	SMA (розетка); SMA; 2,92 мм; 2,92 мм (розетка)
Габариты, мм	от 140×60×12,7 до 200×150×12
Потери (без учёта деления), дБ	от 1,5 до 4,8
Рабочая температура, °C	-30–+60 — KADAMM ДМС-10-26500/40000-10-2,92

Исполнения под заказ. Параметры, которых нет в таблицах, другие разъёмы, длины выводов и комплектацию уточните у инженеров KADAMM: пришлите частоты, мощность и условия установки — подберём исполнение и подготовим спецификацию.

Как читать характеристики

ПолосаПараметры таблицы гарантированы только внутри полосы исполнения, у её краёв они обычно хуже, чем в середине. Поэтому полосу берут с запасом по обоим краям. Самая узкая полоса в серии ДМС-10 — 470–500 МГц, самая широкая — 500 МГц – 18 ГГц.

Вносимые потериПри 0,6 дБ до выхода доходит 87,1 % мощности, при 20 дБ — 1 %. Остальное уходит в тепло внутри изделия и в отражение.

Развязка10 дБ ослабляют обратную волну в 10 раз по мощности, 20 дБ — в 100 раз. Каждые 10 дБ — ещё вдесятеро меньше.

КСВНПри КСВН 1,2 отражается 0,83 % падающей мощности, при КСВН 2 — 11,1 %.

МощностьВ столбце «Мощность дел. / сумм., Вт» — непрерывная мощность, которую исполнение выдерживает длительно: от 1 до 30 Вт. Для импульсного режима допустимый уровень уточняют отдельно.

РазбалансНасколько выходы отличаются по амплитуде и фазе. Он важен, когда сигналы потом складываются — в антенных решётках и при сложении мощности.

Таблица исполнений

Все 17 исполнений серии ДМС-10 с артикулами для заявки.

В таблице указаны пределы: потери, разбаланс, КСВН, потери (без учёта деления) — не больше указанного; развязка — не меньше указанного.

Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.

Исполнения серии

Артикул	Частоты, ГГц	Мощность дел. / сумм., Вт	Потери, дБ	Развязка, дБ	Разбаланс, ±дБ / °	КСВН	Соединитель	Габариты, мм	Потери (без учёта деления), дБ
KADAMM ДМС-10-0/10000-1-SMA	0–10	1/-	20	—	—	1,65	SMA (розетка)	—	—
KADAMM ДМС-10-18000/26500-30-SMA	18–26,5	30/2	3,4	16	0,9/10	1,7	SMA	193×77×12,7	—
KADAMM ДМС-10-18000/40000-20-2,92	18–40	20/2	4,9	16	1,2/14	1,8	2,92 мм	193×77×12,7	—
KADAMM ДМС-10-2000/18000-30-SMA	2–18	30/5	2,8	18	0,8/9	1,6	SMA	157×129,3×12,7	—
KADAMM ДМС-10-2000/30-SMA	2	30/2	0,8	20	0,2/2	1,3	SMA	130×150×12	—
KADAMM ДМС-10-26500/40000-10-2,92	26,5–40	10/-	—	15	1/10	2	2,92 мм (розетка)	—	4
KADAMM ДМС-10-2700/3100-20-SMA	2,7–3,1	20/-	—	18	0,5/6	1,5	SMA (розетка)	—	1,5
KADAMM ДМС-10-470/500-2-SMA	0,47–0,5	2/-	0,6	20	0,3/4	1,2	SMA	140×60×12,7	—
KADAMM ДМС-10-500/18000-20-SMA	0,5–18	20/-	—	15	1,9/12	2	SMA (розетка)	—	4,8
KADAMM ДМС-10-500/6000-30-SMA	0,5–6	30/2	5,8	18	1,5/12	1,5	SMA	200×150×12	—
KADAMM ДМС-10-5000/18000-10-SMA	5–18	10/-	—	10	1,8/-	2	SMA (розетка)	—	3,8
KADAMM ДМС-10-600/6000-30-SMA	0,6–6	30/2	3,5	18	0,8/12	1,5	SMA	150×148×12	—
KADAMM ДМС-10-6000/18000-30-SMA	6–18	30/5	2,5	16	0,8/8	1,7	SMA	193×77×12,7	—
KADAMM ДМС-10-6000/26500-30-SMA	6–26,5	30/2	3,4	15	0,9/10	1,7	SMA	193×77×12,7	—
KADAMM ДМС-10-6000/40000-20-2,92	6–40	20/2	4,9	15	1,2/14	1,8	2,92 мм	193×77×12,7	—
KADAMM ДМС-10-700/3000-20-SMA	0,7–3	20/-	—	18	0,5/6	1,5	SMA (розетка)	—	1,5
KADAMM ДМС-10-8000/12000-20-SMA	8–12	20/-	—	17	0,8/12	1,7	SMA (розетка)	—	2,8

Как выбрать исполнение

1Полоса. По столбцу «Частоты, ГГц» оставьте исполнения, полоса которых накрывает все частоты системы с запасом по краям. Например, частоту 6 ГГц перекрывают 9 исполнений, в том числе KADAMM ДМС-10-0/10000-1-SMA и KADAMM ДМС-10-2000/18000-30-SMA.

2Мощность. Сравните мощность передатчика с допустимой для исполнения и оставьте запас.

3Вносимые потери. Если этот параметр для вас главный, начните с KADAMM ДМС-10-470/500-2-SMA. У широкополосных исполнений, где верхняя частота втрое выше нижней и больше, средние потери — 3,82 дБ, у остальных — 2,43 дБ.

4Конструкция. Сверьте посадочное место и стыковку с соседними узлами: корпуса от 140×60×12,7 до 200×150×12 мм; подключение по исполнениям — в столбце «Соединитель» таблицы.

5Заявка. Запишите полный артикул выбранного исполнения из таблицы — по нему готовится предложение.

Исполнения серии KADAMM ДМС-10 по участкам диапазона частот; широкополосное исполнение учтено на каждом участке, который перекрывает.

Расчётный пример

Задача. Пример на цифрах исполнения KADAMM ДМС-10-2000/18000-30-SMA: что происходит с сигналом 30 Вт на входе.

1Потери 2,8 дБ: на выходе 30 Вт × 10^(−2,8/10) = 15,74 Вт; разница 14,26 Вт рассеивается в изделии или отражается.

2КСВН 1,6: коэффициент отражения (1,6 − 1) / (1,6 + 1) = 0,231, назад уходит 5,3 % — 1,598 Вт.

3Два исполнения с КСВН 2 подряд в худшем случае, когда отражения складываются в фазе: 2 × (2 − 1) / (2 + 1) = 0,667; суммарный КСВН (1 + 0,667) / (1 − 0,667) = 5, отражается 44,4 % мощности.

4С исполнениями, у которых КСВН 1,2, та же пара даёт не больше 1,44 — поэтому в длинных цепочках узлов выбирают исполнения с меньшим КСВН.

Применение

Делители применяют для разводки сигнала на несколько приёмников или антенн, сложения мощности усилителей, в антенных решётках и измерительных стендах.

Разводка сигнала на несколько приёмников или антенн

Сложение мощности усилителей

Измерительные стенды

Сколько исполнений ДМС-10 работает на каждом участке диапазона, показано на схеме в разделе «Как выбрать исполнение».

Сценарии по отраслям

РадиолокацияВ полосах от S до Ku работают 12 исполнений ДМС-10, например KADAMM ДМС-10-0/10000-1-SMA. В радиолокационных трактах на первом месте допустимая мощность и работа в широком диапазоне температур.

СвязьВ полосах от L до Ka работают 15 исполнений ДМС-10, например KADAMM ДМС-10-0/10000-1-SMA. В радиорелейных и сотовых трактах решают малые потери и стабильность параметров на открытом воздухе.

Спутниковые станцииВ полосах C, Ku и Ka работают 11 исполнений ДМС-10, например KADAMM ДМС-10-0/10000-1-SMA. В земных станциях спутниковой связи важны малые потери на приёме и запас по мощности на передаче.

ИзмеренияВесь ряд ДМС-10 пригоден для стендовых трактов. На стендах и в лабораториях ценят малый КСВН и повторяемость параметров от подключения к подключению.

Монтаж и подключение

✓Изделия KADAMM ДМС-10 включают в тракт через соединители: гайку наворачивают от руки до упора и дотягивают динамометрическим ключом с моментом, принятым для данной серии соединителей.

✓Под нагрузкой вращают только накидную гайку, а не корпус, иначе изнашивается центральный контакт.

✓Перед подключением осматривают и очищают торцы контактов: на высоких частотах даже мелкая частица заметно поднимает КСВН.

✓Посадочное место берут по габаритам выбранного исполнения: в серии ДМС-10 они меняются от 140×60×12,7 до 200×150×12 мм.

Документация и поставка

В поставку каждого исполнения KADAMM ДМС-10 входят:

✓Делитель мощности

✓Паспорт изделия

Техническое описание серии ДМС-10 — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.

Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.

Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение ДМС-10 или соседней серии.

Термины и стандарты

КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).
Вносимые потери — ослабление полезного сигнала при прохождении через изделие, в децибелах.
Развязка — ослабление сигнала в обратном направлении или между портами, которые не должны быть связаны.
Допустимая мощность — наибольшая мощность непрерывного сигнала, которую изделие выдерживает длительно.
Разбаланс — различие амплитуд и фаз сигналов на выходах.

Обозначения и размеры соответствуют стандартам:

ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
ГОСТ 18238-72 — термины линий передачи СВЧ
ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ

Сравнение с похожими сериями KADAMM

Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.

Серия	Изделия	Охват частот	Исполнений	Подключение
KADAMM ДМС-10	Делители мощности СВЧ на 10 выходов (сумматоры)	до 40 ГГц	17	SMA, 2,92 мм
KADAMM ДМС-2	Делители мощности СВЧ на 2 выхода (сумматоры)	до 110 ГГц	304	SMA, N, 2,92 мм, 1,85 мм
KADAMM ДМС-3	Делители мощности СВЧ на 3 выхода (сумматоры)	до 50 ГГц	101	SMA, N, 2,92 мм, 2,4 мм
KADAMM ДМС-4	Делители мощности СВЧ на 4 выхода (сумматоры)	до 67 ГГц	243	SMA, N, 2,92 мм, BNC
KADAMM ДМС-5	Делители мощности СВЧ на 5 выходов (сумматоры)	до 44 ГГц	15	SMA, 2,92 мм, 2,4 мм

Когда брать соседнюю серию: нужно подключение через коаксиальные соединители — KADAMM ДМС-2.

Когда выбирают Делители мощности СВЧ на 10 выходов (сумматоры) KADAMM ДМС-10: Делители применяют для разводки сигнала на несколько приёмников или антенн, сложения мощности усилителей, в антенных решётках и измерительных стендах.

Вопросы и ответы

Почему делитель на два выхода «теряет» 3 дБ?+

Это деление: половина мощности уходит на другой выход. Собственное ослабление делителя — сверх этих 3 дБ, оно указано в таблице.

Какой диапазон частот у изделий KADAMM ДМС-10?+

Серия ДМС-10 в целом перекрывает до 40 ГГц. Полоса у каждого исполнения своя — она указана в таблице исполнений.

Какую мощность выдерживают исполнения ДМС-10?+

От 1 до 30 Вт. Наибольшую мощность держат KADAMM ДМС-10-18000/26500-30-SMA, KADAMM ДМС-10-2000/18000-30-SMA и ещё 5 исполнений.

Какое исполнение ДМС-10 вносит меньше всего потерь?+

Меньше всего потерь — 0,6 дБ — у KADAMM ДМС-10-470/500-2-SMA.

У какого исполнения ДМС-10 самая высокая развязка?+

Наибольшая развязка — 20 дБ — у KADAMM ДМС-10-2000/30-SMA и KADAMM ДМС-10-470/500-2-SMA.

Как изделия KADAMM ДМС-10 подключаются к тракту?+

Подключение у серии ДМС-10 — SMA, 2,92 мм. Другое исполнение выводов обсуждается при заказе.

Чем серия KADAMM ДМС-10 отличается от KADAMM ДМС-2?+

KADAMM ДМС-2 — «Делители мощности СВЧ на 2 выхода (сумматоры)», охват до 110 ГГц. Остальные соседние серии сравнены в таблице выше.

Как пересчитать КСВН ДМС-10 в отражённую мощность?+

Коэффициент отражения равен (КСВН − 1) / (КСВН + 1), доля отражённой мощности — его квадрат. Для КСВН 2 это 11,1 %.

Можно ли получить расчёт под мой тракт?+

Да. Пришлите частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM (КАДАММ) посчитают потери и отражения и предложат исполнение.

Как заказать исполнение ДМС-10?+

Назовите полный артикул из таблицы, например «KADAMM ДМС-10-0/10000-1-SMA», и количество. Если подходящей строки нет, пришлите частоты, мощность и способ подключения — подберём ближайшее исполнение.

Какие документы есть на серию KADAMM ДМС-10?+

В блоке документов — техническое описание серии ДМС-10 и каталог СВЧ-компонентов KADAMM (КАДАММ); сертификаты и декларации высылаем по запросу.

Другие серии этого раздела каталога KADAMM: Делители мощности (сплиттеры) и сумматоры →

Подбор исполнения KADAMM ДМС-10 под ваш тракт
