KADAMM · Регулируемые аттенюаторы

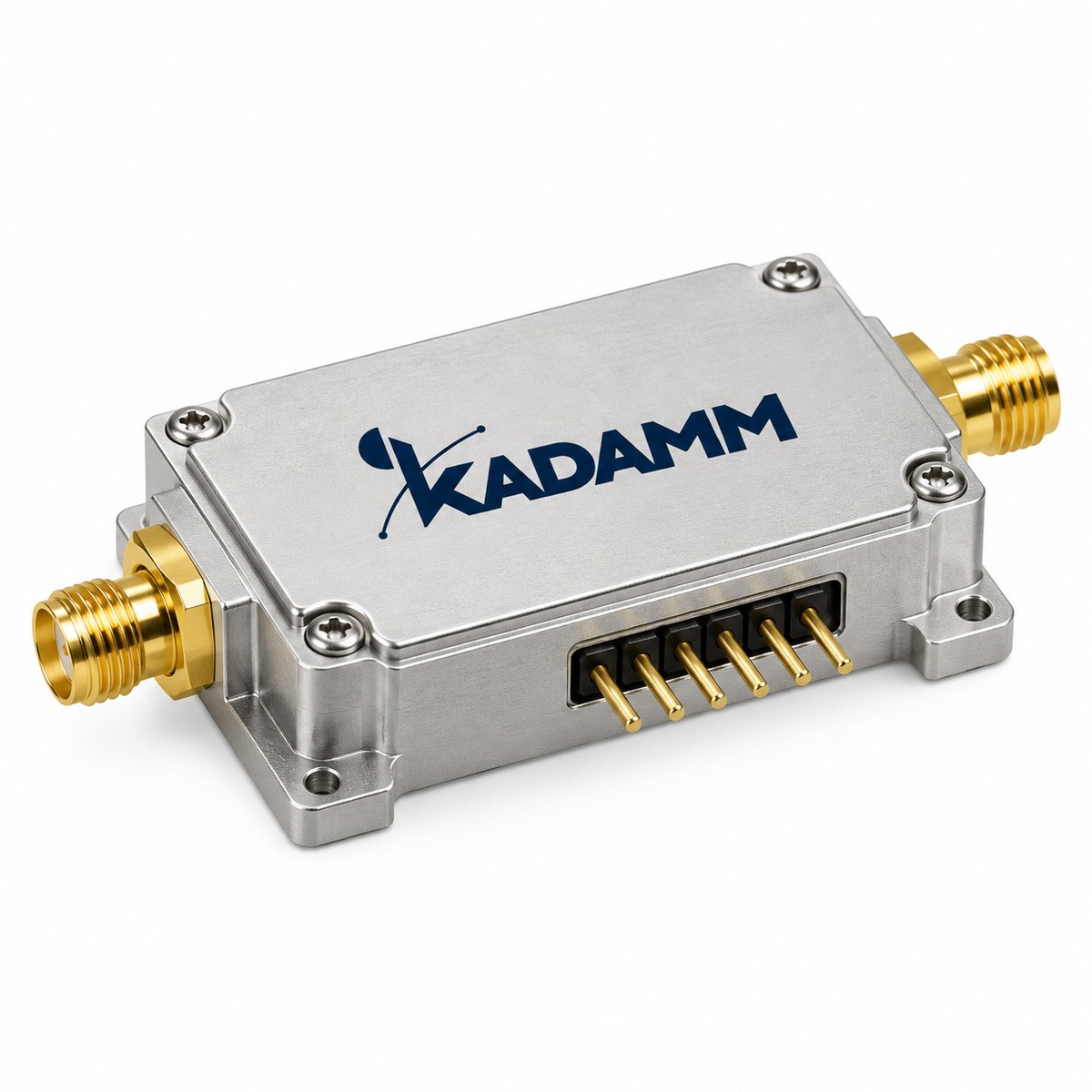

Цифровые аттенюаторы СВЧ KADAMM АТЦ

Регулируемые аттенюаторы KADAMM (КАДАММ) серии АТЦ: меняют ослабление вручную, по коду или напряжению.

охват частот серии до 40 ГГцисполнения 73вносимые потери от 0,6 дБКСВН от 1,5

▤

Подберём Цифровые аттенюаторы СВЧ АТЦ под ваш объектПришлите частоты, мощность, тип опоры или план помещения — инженеры KADAMM проверят модель, посчитают уровни сигнала и пришлют КП в течение рабочего дня.

Запросить подбор →

до 40 ГГц

охват частот серии

исполнения

от 0,6 дБ

вносимые потери

от 1,5

КСВН

О серии

KADAMM АТЦ — регулируемые аттенюаторы производства KADAMM (КАДАММ).

В серии 73 исполнения, общий охват частот — до 40 ГГц.

Внутри серии АТЦ меняются частоты, потери, КСВН, диапазон ослабления, шаг ослабления, погрешность ослабления — по ним и выбирают исполнение.

Артикул исполнения читается по таблице: после обозначения серии АТЦ идут нижняя и верхняя границы полосы в мегагерцах; например, KADAMM АТЦ-0,1/5000-110-1 работает в полосе 0,1 МГц – 5 ГГц.

Аттенюатор снижает уровень сигнала на заданное число децибел и при этом не портит согласование: входное и выходное сопротивления остаются равными сопротивлению тракта. Его ставят перед входом прибора или приёмника, чтобы уровень не превысил допустимый, и между каскадами — чтобы развязать их.

Децибелы удобно считать по опорным точкам: 3 дБ — вдвое меньше мощности, 10 дБ — в десять раз, 20 дБ — в сто раз. Ослабленная мощность превращается в тепло, поэтому допустимая мощность аттенюатора — такой же важный параметр, как номинал.

Регулируемые аттенюаторы меняют ослабление без разрыва тракта; при выборе смотрят на пределы, шаг и погрешность установки.

Разброс по исполнениям АТЦ: вносимое ослабление — 0,09–21 дБ; КСВН — 1,5–2,5 (при КСВН 2,5 отражается около 18 % мощности). Значения для конкретного артикула — в таблице исполнений.

Аттенюатор на входе прибора защищает его от перегрузки и уменьшает влияние отражений на результат измерения.

Принцип работы

Регулируемый аттенюатор KADAMM АТЦ меняет ослабление без разрыва тракта — переключением резистивных звеньев, перемещением поглотителя или управляющим сигналом. Согласование с трактом сохраняется во всём диапазоне регулировки, поэтому уровень меняется без заметного роста отражений.

При выборе смотрят на пределы регулировки, шаг и погрешность установки ослабления.

Ключевые особенности

✓

До 40 ГГц
73 исполнения, 42 рабочие полосы. Самая широкая полоса — 0,1 МГц – 5 ГГц у KADAMM АТЦ-0,1/5000-110-1.

✓

Потери от 0,6 дБ
Меньше всего потерь — у KADAMM АТЦ-0/18000-11-1 и KADAMM АТЦ-0/18000-110-10.

✓

КСВН от 1,5
Лучшее согласование в серии — у KADAMM АТЦ-0/6000-30-1, KADAMM АТЦ-10/13000-40-10 и ещё 8 исполнений.

Технические характеристики серии

Сводка по всем исполнениям KADAMM АТЦ: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.

Параметр	Значения в серии
Частоты	0–40 ГГц
Потери, дБ	от 1,5 до 21
КСВН	от 1,5 до 2,5
Диапазон ослабления, дБ	от 0 до 127
Шаг ослабления, дБ	от 0,03 до 10
Погрешность ослабления, ±дБ	18 вариантов — по таблице исполнений
Входная мощность, дБм	от 15 до 37
Число разрядов управления	8 вариантов — по таблице исполнений
Время перекл., нс	5 вариантов — по таблице исполнений

Исполнения под заказ. Параметры, которых нет в таблицах, другие разъёмы, длины выводов и комплектацию уточните у инженеров KADAMM: пришлите частоты, мощность и условия установки — подберём исполнение и подготовим спецификацию.

Как читать характеристики

ПолосаПараметры таблицы гарантированы только внутри полосы исполнения, у её краёв они обычно хуже, чем в середине. Поэтому полосу берут с запасом по обоим краям. Самая узкая полоса в серии АТЦ — 9–10 ГГц, самая широкая — 0,1 МГц – 5 ГГц.

Вносимые потериПри 0,6 дБ до выхода доходит 87,1 % мощности, при 21 дБ — 0,79 %. Остальное уходит в тепло внутри изделия и в отражение.

КСВНПри КСВН 1,5 отражается 4 % падающей мощности, при КСВН 2,5 — 18,4 %.

Время переключенияЗа сколько изделие переходит из одного состояния в другое после команды. В серии — от 100 до 1000 нс.

Погрешность ослабленияДопуск на отклонение фактического ослабления от номинала. В таблице он задан отдельно для групп номиналов — смотрите столбцы «Погрешность ослабления при …».

Таблица исполнений

Все 73 исполнения серии АТЦ с артикулами для заявки.

В таблице указаны пределы: потери, КСВН, входная мощность — не больше указанного.

Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.

Исполнения серии

Артикул	Частоты, ГГц	Потери, дБ	КСВН	Диапазон ослабления, дБ	Шаг ослабления, дБ	Погрешность ослабления, ±дБ	Входная мощность, дБм	Число разрядов управления	Время перекл., нс
KADAMM АТЦ-0,1/5000-110-1	0,0001–5	8	2,5	0–110	1	3	30	7	500
KADAMM АТЦ-0/18000-11-1	0–18	0,6+0,09/ГГц	1,75	0–11	1	1	30	-	-
KADAMM АТЦ-0/18000-110-10	0–18	0,6+0,09/ГГц	1,75	0–110	10	4,5	30	-	-
KADAMM АТЦ-0/6000-30-1	0–6	2	1,5	0–30	1	3–5%	20	-	-
KADAMM АТЦ-1/4000	0,001–4	5	1,8	0–60	0,25	0,03	27	-	200
KADAMM АТЦ-10/13000-40-10	0,01–13	7	1,5	0–40	10	0,03	37	4	100
KADAMM АТЦ-10/18000-31,5-0,5	0,01–18	3,5	2,5	0–31,5	0,5	2	-	6	-
KADAMM АТЦ-10/18000-63,5-0,5	0,01–18	5	2,5	0–63,5	0,5	2	-	7	-
KADAMM АТЦ-10/18000-63,75-0,25	0,01–18	6	2,5	0–63,75	0,25	2	-	8	-
KADAMM АТЦ-10/18000-63-1	0,01–18	5	2,5	0–63	1	2	-	6	-
KADAMM АТЦ-10/20000-63,75-0,25	0,01–20	6,5	2,5	0–63,75	0,25	2	-	8	-
KADAMM АТЦ-100/18000-31,5-0,5	0,1–18	5,5	2	0–31,5	0,5	1 тип.	25	-	-
KADAMM АТЦ-100/18000-32-0,03	0,1–18	4,7	2,5	0–32	0,03	2	-	10	-
KADAMM АТЦ-100/40000-31,5-0,5	0,1–40	7	2	0–31,5	0,5	2 тип.	25	-	-
KADAMM АТЦ-100/40000-31-1	0,1–40	9	2,2	0–31	1	2	-	5	-
KADAMM АТЦ-100/40000-32-0,03	0,1–40	6	2,5	0–32	0,03	2	-	10	-
KADAMM АТЦ-1000/12000	1–12	6	2	0–60	0,25	0,03	27	-	200
KADAMM АТЦ-1000/18000-127-0,5	1–18	8	2,5	0–127	0,5	2,5	-	8	-
KADAMM АТЦ-1000/18000-31,5-0,5	1–18	5,5	2	0–31,5	0,5	1	25	-	-
KADAMM АТЦ-1000/18000-31,5-0,5-1	1–18	5,5	2	0–31,5	0,5	1 тип.	25	-	-
KADAMM АТЦ-1000/2000-31,5-0,5	1–2	3,6	1,8	0–31,5	0,5	0,5 тип.	25	-	-
KADAMM АТЦ-1000/2000-47,5-0,5	1–2	3,5	1,5	0–47,5	0,5	0,03	27	7	100
KADAMM АТЦ-1000/2000-63,5-0,5	1–2	5	1,7	0–63,5	0,5	1,5	25	-	-
KADAMM АТЦ-1000/2000-63,75-0,25	1–2	1,5	1,5	0–63,75	0,25	1,5	-	8	-
KADAMM АТЦ-1000/2000-63-1	1–2	2,5	1,5	0–63	1	0,03	30	6	100
KADAMM АТЦ-1000/20000-63,5-0,5	1–20	7	1,8	0–63,5	0,5	3	25	-	-
KADAMM АТЦ-1000/40000-31-1	1–40	8	2	0–31	1	0,05	27	5	-
KADAMM АТЦ-1000/40000-63,5-0,5	1–40	11,5	2	0–63,5	0,5	2	25	-	200
KADAMM АТЦ-108/400-31-1	0,108–0,4	2,5	2	0–31	1	0,03	-	-	500
KADAMM АТЦ-12000/18000-63,75-0,25	12–18	3,7	2,5	0–63,75	0,25	2,5	-	8	-
KADAMM АТЦ-18000/26000-47,5-0,5	18–26	9	2,5	0–47,5	0,5	0,03	27	8	100
KADAMM АТЦ-18000/40000	18–40	9	2,5	0–60	0,5	0,06	27	-	200
KADAMM АТЦ-18000/40000-31,5-0,5	18–40	8	2,5	0–31,5	0,5	0,06	27	6	500
KADAMM АТЦ-18000/40000-50-0,05	18–40	9	2,5	0–50	0,05	2	-	10	-
KADAMM АТЦ-20/18000-31,5-0,5	0,02–18	5,5	2	0–31,5	0,5	1 тип.	25	-	-
KADAMM АТЦ-20/20000-31,5-0,5	0,02–20	6	2	0–31,5	0,5	1 тип.	25	-	-
KADAMM АТЦ-20/6000-31,5-0,5	0,02–6	6	2	0–31,5	0,5	0,5 тип.	25	-	-
KADAMM АТЦ-2000/10000-60-0,1	2–10	7	2	0–60	0,1	-	25	-	-
KADAMM АТЦ-2000/18000	2–18	6	2	0–60	0,25	0,04	27	-	200
KADAMM АТЦ-2000/18000-15-1	2–18	7	2,2	0–15	1	0,04	20	4	500
KADAMM АТЦ-2000/18000-31,5-0,5	2–18	5,5	2	0–31,5	0,5	1 тип.	25	-	-
KADAMM АТЦ-2000/18000-60-0,1	2–18	6	2	0–60	0,1	0,05	20	-	-
KADAMM АТЦ-2000/18000-60-10	2–18	14	2,2	0–60	10	0,04	20	3	500
KADAMM АТЦ-2000/4000-31,5-0,5	2–4	3,8	1,8	0–31,5	0,5	0,5 тип.	25	-	-
KADAMM АТЦ-2000/4000-63,75-0,25	2–4	2	1,5	0–63,75	0,25	1,5	-	8	-
KADAMM АТЦ-2000/40000-31,5-0,5	2–40	7	2	0–31,5	10	2	25	-	1000
KADAMM АТЦ-26000/40000-51,5-0,5	26–40	15	2,5	0–51,5	0,5	0,05	27	7	100
KADAMM АТЦ-30000/40000-30-0,5	30–40	5,5	1,5	0–30	0,5	3–5%	25	-	-
KADAMM АТЦ-35000/40000-60-0,5	35–40	15	1,5	0–60	0,5	-	15	7	-
KADAMM АТЦ-4000/32000-31,5-0,5	4–32	5,5	2	0–31,5	0,5	2	25	-	1000
KADAMM АТЦ-4000/32000-63,5-0,5	4–32	10	2	0–63,5	0,5	2	25	-	200
KADAMM АТЦ-4000/8000-31,5-0,5	4–8	4,2	1,8	0–31,5	0,5	0,8 тип.	25	-	-
KADAMM АТЦ-4000/8000-63,75-0,25	4–8	2,5	1,8	0–63,75	0,25	2	-	8	-
KADAMM АТЦ-50/4000-31-1	0,05–4	3	1,8	0–31	1	0,5 тип.	24	5	1000
KADAMM АТЦ-500/18000-31,5-0,5	0,5–18	5,5	2	0–31,5	0,5	1 тип.	25	-	-
KADAMM АТЦ-500/18000-62-2	0,5–18	9	2	0–62	2	0,03	27	5	100
KADAMM АТЦ-500/40000-31,5-0,5	0,5–40	7	2	0–31,5	0,5	2	25	-	-
KADAMM АТЦ-500/40000-63,5-0,5	0,5–40	11,5	1,7	0–63,5	0,5	2	25	-	-
KADAMM АТЦ-6000/18000-31,5-0,5	6–18	5,5	2	0–31,5	0,5	1 тип.	25	-	-
KADAMM АТЦ-6000/26500	6–26,5	8	2,5	0–60	0,5	0,04	27	-	200
KADAMM АТЦ-7000/9000-32-0,25	7–9	5,5	2	0–32	0,25	2	24	-	-
KADAMM АТЦ-8000/12000-101,5-0,5	8–12	21	2	0–101,5	0,5	0,4+5%	25	-	200
KADAMM АТЦ-8000/12000-110-10	8–12	8	1,5	0–110	10	3–5%	20	4	-
KADAMM АТЦ-8000/12000-31,5-0,5	8–12	4,7	2	0–31,5	0,5	0,8 тип.	25	-	-
KADAMM АТЦ-8000/12000-31-1	8–12	3,5	1,5	0–31	1	0,02	27	5	100
KADAMM АТЦ-8000/12000-63,75-0,25	8–12	2,8	1,8	0–63,75	0,25	2	-	8	-
KADAMM АТЦ-8000/18000-63,75-0,25	8–18	7,5	2	0–63,75	0,25	1,5	25	-	-
KADAMM АТЦ-8000/18000-63-1	8–18	8	2	0–63	1	0,05	27	6	100
KADAMM АТЦ-8000/18000-70-1	8–18	11	2	0–70	1	0,05	27	7	100
KADAMM АТЦ-8200/12400-61-1	8,2–12,4	7	2,2	0–61	1	0,04	30	6	500
KADAMM АТЦ-8500/9500-31,5-0,25	8,5–9,5	5,5	2	0–31,5	0,25	3–5%	30	-	-
KADAMM АТЦ-9000/10000-47,5-0,5	9–10	5,5	1,8	0–47,5	0,5	0,03	27	7	100
KADAMM АТЦ-9K/20000-31,5-0,5	9K–20	6	2	0–31,5	0,5	1 тип.	25	-	-

Как выбрать исполнение

1Полоса. По столбцу «Частоты, ГГц» оставьте исполнения, полоса которых накрывает все частоты системы с запасом по краям. Например, частоту 9,4 ГГц перекрывают 49 исполнений, в том числе KADAMM АТЦ-0/18000-11-1 и KADAMM АТЦ-0/18000-110-10.

2Вносимые потери. Если этот параметр для вас главный, начните с KADAMM АТЦ-0/18000-11-1 и KADAMM АТЦ-0/18000-110-10.

3Заявка. Запишите полный артикул выбранного исполнения из таблицы — по нему готовится предложение.

Исполнения серии KADAMM АТЦ по участкам диапазона частот; широкополосное исполнение учтено на каждом участке, который перекрывает.

Расчётный пример

Задача. Пример на цифрах исполнения KADAMM АТЦ-20/6000-31,5-0,5: что происходит с сигналом 10 Вт на входе.

1Потери 6 дБ: на выходе 10 Вт × 10^(−6/10) = 2,51 Вт; разница 7,49 Вт рассеивается в изделии или отражается.

2КСВН 2: коэффициент отражения (2 − 1) / (2 + 1) = 0,333, назад уходит 11,1 % — 1,111 Вт.

3Два исполнения с КСВН 2,5 подряд в худшем случае, когда отражения складываются в фазе: 2 × (2,5 − 1) / (2,5 + 1) = 0,857; суммарный КСВН (1 + 0,857) / (1 − 0,857) = 13, отражается 73,5 % мощности.

4С исполнениями, у которых КСВН 1,5, та же пара даёт не больше 2,33 — поэтому в длинных цепочках узлов выбирают исполнения с меньшим КСВН.

Применение

Аттенюаторы применяют в измерениях и настройке СВЧ-оборудования, для защиты входов анализаторов и приёмников, выравнивания уровней в тракте и имитации затухания трассы при испытаниях.

Настройка уровней на стендах

Автоматизированные измерения

Имитация затухания трассы

Сколько исполнений АТЦ работает на каждом участке диапазона, показано на схеме в разделе «Как выбрать исполнение».

Сценарии по отраслям

РадиолокацияВ полосах от S до Ku работают 60 исполнений АТЦ, например KADAMM АТЦ-0,1/5000-110-1. В радиолокационных трактах на первом месте допустимая мощность и работа в широком диапазоне температур.

СвязьВ полосах от L до Ka работают 72 исполнения АТЦ, например KADAMM АТЦ-0,1/5000-110-1. В радиорелейных и сотовых трактах решают малые потери и стабильность параметров на открытом воздухе.

Спутниковые станцииВ полосах C, Ku и Ka работают 55 исполнений АТЦ, например KADAMM АТЦ-0,1/5000-110-1. В земных станциях спутниковой связи важны малые потери на приёме и запас по мощности на передаче.

ИзмеренияВесь ряд АТЦ пригоден для стендовых трактов. На стендах и в лабораториях ценят малый КСВН и повторяемость параметров от подключения к подключению.

Монтаж и подключение

✓Модули KADAMM АТЦ устанавливают на теплоотводящее основание и подключают питание и управление по схеме из технического описания.

✓Высокочастотные входы и выходы подключают через соединители по таблице исполнений; перед включением проверяют, что выход нагружен.

Документация и поставка

В поставку каждого исполнения KADAMM АТЦ входят:

✓Аттенюатор

✓Паспорт изделия

Техническое описание серии АТЦ — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.

Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.

Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение АТЦ или соседней серии.

Термины и стандарты

КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).
Вносимые потери — ослабление полезного сигнала при прохождении через изделие, в децибелах.
Допустимая мощность — наибольшая мощность непрерывного сигнала, которую изделие выдерживает длительно.
Погрешность ослабления — допустимое отклонение фактического ослабления от номинала.

Обозначения и размеры соответствуют стандартам:

ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
ГОСТ 18238-72 — термины линий передачи СВЧ
ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ

Сравнение с похожими сериями KADAMM

Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.

Серия	Изделия	Охват частот	Исполнений	Подключение
KADAMM АТЦ	Цифровые аттенюаторы СВЧ	до 40 ГГц	73	—
KADAMM АТЦ-Б	Аттенюаторы с цифровым управлением быстродействующие	8,2 – 30 ГГц	10	—
KADAMM АТС	Ступенчатые аттенюаторы коаксиальные (ручные)	до 26,5 ГГц	72	SMA, N, 3,5 мм
KADAMM АТР	Регулируемые аттенюаторы коаксиальные (плавные)	до 18 ГГц	22	N, SMA
KADAMM АТН	Аттенюаторы, управляемые напряжением	500 МГц – 40 ГГц	9	SMA, 2,92 мм

Когда выбирают Цифровые аттенюаторы СВЧ KADAMM АТЦ: Аттенюаторы применяют в измерениях и настройке СВЧ-оборудования, для защиты входов анализаторов и приёмников, выравнивания уровней в тракте и имитации затухания трассы при испытаниях.

Вопросы и ответы

Как выбрать аттенюатор по мощности?+

Допустимая мощность аттенюатора должна быть больше мощности на его входе с запасом: почти вся она, кроме прошедшей на выход части, рассеивается в нём теплом.

Какой диапазон частот у изделий KADAMM АТЦ?+

Серия АТЦ в целом перекрывает до 40 ГГц. Полоса у каждого исполнения своя — она указана в таблице исполнений.

Какое исполнение АТЦ вносит меньше всего потерь?+

Меньше всего потерь — 0,6 дБ — у KADAMM АТЦ-0/18000-11-1 и KADAMM АТЦ-0/18000-110-10.

У какого исполнения АТЦ самый низкий КСВН?+

Самый низкий КСВН — 1,5 — у KADAMM АТЦ-0/6000-30-1, KADAMM АТЦ-10/13000-40-10 и ещё 8 исполнений.

Чем серия KADAMM АТЦ отличается от KADAMM АТЦ-Б?+

KADAMM АТЦ-Б — «Аттенюаторы с цифровым управлением быстродействующие», охват 8,2 – 30 ГГц. Остальные соседние серии сравнены в таблице выше.

Можно ли набрать нужный номинал из двух аттенюаторов АТЦ?+

Да: ослабления в децибелах складываются, например 10 дБ и 3 дБ дают 13 дБ. Учтите, что КСВН каждого звена добавляет отражения.

Чем аттенюатор АТЦ отличается от согласованной нагрузки?+

Нагрузка поглощает всю падающую мощность, а аттенюатор пропускает на выход заданную долю и рассеивает остальное. Обе стороны аттенюатора согласованы с трактом, поэтому его можно ставить между любыми двумя узлами.

Как подобрать номинал для защиты входа прибора?+

Номинал в децибелах — это 10 · lg(Pист / Pдоп), где Pист — мощность источника, Pдоп — допустимая мощность на входе прибора; к результату добавляют запас.

Как пересчитать КСВН АТЦ в отражённую мощность?+

Коэффициент отражения равен (КСВН − 1) / (КСВН + 1), доля отражённой мощности — его квадрат. Для КСВН 2,5 это 18,4 %.

Можно ли получить расчёт под мой тракт?+

Да. Пришлите частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM (КАДАММ) посчитают потери и отражения и предложат исполнение.

Как заказать исполнение АТЦ?+

Назовите полный артикул из таблицы, например «KADAMM АТЦ-0,1/5000-110-1», и количество. Если подходящей строки нет, пришлите частоты, мощность и способ подключения — подберём ближайшее исполнение.

Какие документы есть на серию KADAMM АТЦ?+

В блоке документов — техническое описание серии АТЦ и каталог СВЧ-компонентов KADAMM (КАДАММ); сертификаты и декларации высылаем по запросу.

Другие серии этого раздела каталога KADAMM: Аттенюаторы коаксиальные →

Подбор исполнения KADAMM АТЦ под ваш тракт

Производитель KADAMM (КАДАММ) · info@kadamm.com · 8-499-213-05-16
