Ступенчатые аттенюаторы коаксиальные (ручные) KADAMM АТС Ступенчатые аттенюаторы коаксиальные (ручные) KADAMM АТС

Ступенчатые аттенюаторы коаксиальные (ручные) KADAMM АТС

  • Ступенчатые аттенюаторы коаксиальные (ручные) KADAMM АТС
Производитель:КАДАММ
Артикул: KADAMM АТС
Техническое описание серии KADAMM АТС
Каталог KADAMM «СВЧ-компоненты»
Каталог KADAMM «ВЧ-оборудование и антенны»
Каталог KADAMM «Антенны»
Количество
Отправить заявку
KADAMM · Регулируемые аттенюаторы

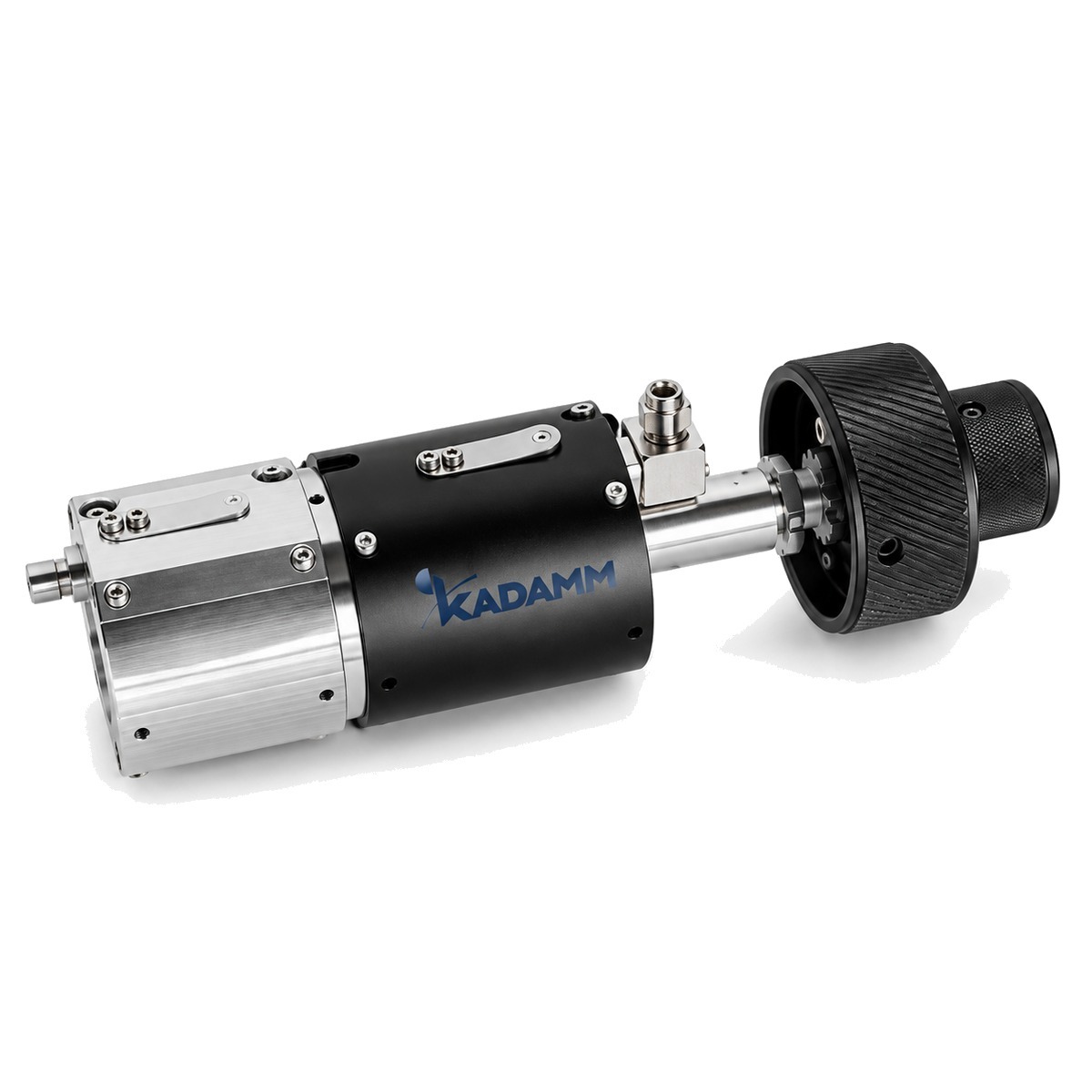

Ступенчатые аттенюаторы коаксиальные (ручные) KADAMM АТС

Регулируемые аттенюаторы KADAMM (КАДАММ) серии АТС: меняют ослабление вручную, по коду или напряжению.

охват частот серии до 26,5 ГГцисполнения 72мощность до 25 Втвносимые потери от 0,4 дБ
▤
Подберём Ступенчатые аттенюаторы коаксиальные (ручные) АТС под ваш объектПришлите частоты, мощность, тип опоры или план помещения — инженеры KADAMM проверят модель, посчитают уровни сигнала и пришлют КП в течение рабочего дня.
Запросить подбор →
до 26,5 ГГц
охват частот серии
72
исполнения
до 25 Вт
мощность
от 0,4 дБ
вносимые потери

О серии

KADAMM АТС — регулируемые аттенюаторы производства KADAMM (КАДАММ).

В серии 72 исполнения, общий охват частот — до 26,5 ГГц. Подключение — SMA, N, 3,5 мм.

Исполнения АТС различаются по параметрам: частоты, мощность, потери, КСВН, соединители.

Аттенюатор снижает уровень сигнала на заданное число децибел и при этом не портит согласование: входное и выходное сопротивления остаются равными сопротивлению тракта. Его ставят перед входом прибора или приёмника, чтобы уровень не превысил допустимый, и между каскадами — чтобы развязать их.

Децибелы удобно считать по опорным точкам: 3 дБ — вдвое меньше мощности, 10 дБ — в десять раз, 20 дБ — в сто раз. Ослабленная мощность превращается в тепло, поэтому допустимая мощность аттенюатора — такой же важный параметр, как номинал.

Регулируемые аттенюаторы меняют ослабление без разрыва тракта; при выборе смотрят на пределы, шаг и погрешность установки.

Разброс по исполнениям АТС: вносимое ослабление — 0,4–2,5 дБ; КСВН — 1,25–2 (при КСВН 2 отражается около 11 % мощности); мощность — 2–25 Вт. Значения для конкретного артикула — в таблице исполнений.

Соединитель N — резьбовой, надёжный для наружных и мощных трактов; прецизионные исполнения работают до 18 ГГц.

Аттенюатор на входе прибора защищает его от перегрузки и уменьшает влияние отражений на результат измерения.

Принцип работы

Регулируемый аттенюатор KADAMM АТС меняет ослабление без разрыва тракта — переключением резистивных звеньев, перемещением поглотителя или управляющим сигналом. Согласование с трактом сохраняется во всём диапазоне регулировки, поэтому уровень меняется без заметного роста отражений.

При выборе смотрят на пределы регулировки, шаг и погрешность установки ослабления.

Конструкция и материалы

Модуль KADAMM АТС собран в металлическом корпусе, который экранирует схему и отводит тепло. Высокочастотные входы и выходы выведены на коаксиальные соединители, питание и управление — на отдельный разъём или выводы.

Ключевые особенности

✓
До 26,5 ГГц
72 исполнения, 11 рабочих полос. Самая широкая полоса — 100 МГц – 18 ГГц у KADAMM АТС-18B-18-99-Y-SMA.
✓
Потери от 0,4 дБ
Меньше всего потерь — у KADAMM АТС-06A-2,5-10-Y-Z, KADAMM АТС-06A-2,5-60-Y-Z и ещё 1 исполнение.
✓
До 25 Вт
Наибольшую мощность держат KADAMM АТС-18A-18-70-Y-SMA и KADAMM АТС-26-26,5-60-25-SMA.
✓
КСВН от 1,25
Лучшее согласование в серии — у KADAMM АТС-06A-2,5-1-Y-Z, KADAMM АТС-06A-2,5-10-Y-Z и ещё 2 исполнения.

Технические характеристики серии

Сводка по всем исполнениям KADAMM АТС: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.

ПараметрЗначения в серии
Частоты0–26,5 ГГц
Мощность, Втот 2 до 25
Потери, дБот 0,4 до 2,5
КСВНот 1,25 до 2
Соединитель6 вариантов — по таблице исполнений
Погрешность ослабления, ±дБ0,3 (0,1–1dB), 0,4 (1–10dB), 0,8 (10–60dB), 1,5 (61–70dB), ±3,5% (70–101dB) — KADAMM АТС-06D-2,5-101-Y-N, KADAMM АТС-06D-3-101-Y-N, KADAMM АТС-06D-6-71-Y-N; 0,3 (0,1–1dB), 0,4 (1–10dB), 0,8 (10–60dB), 1,5 (71dB) — KADAMM АТС-06D-2,5-71-Y-N, KADAMM АТС-06D-3-71-Y-N, KADAMM АТС-06D-4,3-71-Y-N; 0,8 (1–9 дБ, выше 8 ГГц); 1 (10–19 дБ); 1,5 (20–49 дБ); 2 (50–69 дБ) — KADAMM АТС-12,4-2-69-N, KADAMM АТС-18-2-69-N; 0,5 (0–9dB при 0–8 ГГц), 0,8 (0–9dB при 8–18 ГГц), 1 (10–19dB), 1,5 (20–49dB), 2 (50–69dB) — KADAMM АТС-18B-12,4-69-Y-SMA, KADAMM АТС-26-12,4-69-Y-Z; 1,5 (20–49dB), 2 (50–69dB), 2,5 / 3,5% (70–99dB) — KADAMM АТС-18B-12,4-99-Y-SMA, KADAMM АТС-18B-18-99-Y-SMA; 1,5 (20–49dB), 2 (50–69dB) — KADAMM АТС-18B-18-69-Y-SMA, KADAMM АТС-18B-8-69-Y-SMA; 0,5 (0–9dB при 0,1–8 ГГц), 0,8(0–9dB при 8–18 ГГц), 1 (10–19dB), 1,5 (20–49dB), 2 (50–69dB), 2,5 / 3,5% (70–99dB) — KADAMM АТС-18B-8-99-Y-SMA; 1,5 (1–9 дБ); 1,75 (10–19 дБ); 2 (20–49 дБ); 2,5 (50–69 дБ) — KADAMM АТС-26,5-2-69-N; 1,5 или 4% — KADAMM АТС-26-26,5-60-25-SMA; 0,5 (0–9dB при 0,1–8 ГГц), 0,8 (0–9dB при 8–18 ГГц), 1 (10–19dB), 1,5 (20–49dB), 2 (50–69dB), 2,5 / 3,5% (70–99dB) — KADAMM АТС-26-8-99-2-Z; 0,6 (1–10dB), 0,9 (20–30dB), 6% (более 30dB) — KADAMM АТС-6-2-100-SMA; 0,5 (1–9 дБ); 1 (10–19 дБ); 1,5 (20–49 дБ); 2 (50–69 дБ) — KADAMM АТС-8-2-69-N
КСВН с соединителем , не более1,3; 1,45 — KADAMM АТС-06B-2,5-100-Y-Z, KADAMM АТС-06B-2,5-11-Y-Z, KADAMM АТС-06B-2,5-70-Y-Z; 1,3; 1,35 — KADAMM АТС-06B-2,5-50-Y-Z; 1,35; 1,45 — KADAMM АТС-06B-3-100-Y-Z, KADAMM АТС-06B-3-11-Y-Z, KADAMM АТС-06B-3-70-Y-Z; 1,4; 1,55 — KADAMM АТС-06B-4,3-11-Y-Z, KADAMM АТС-06B-4,3-70-Y-Z; 1,55; 1,6 — KADAMM АТС-06B-6-11-Y-Z, KADAMM АТС-06B-6-70-Y-Z
Диапазон ослабления, дБ0–69 (шаг 1 дБ) — KADAMM АТС-12,4-2-69-N, KADAMM АТС-18-2-69-N, KADAMM АТС-26,5-2-69-N, KADAMM АТС-8-2-69-N; 0–100 (шаг 1 дБ) — KADAMM АТС-6-2-100-SMA
Рабочая температура, °C0–+55 — KADAMM АТС-12,4-2-69-N, KADAMM АТС-18-2-69-N, KADAMM АТС-26,5-2-69-N, KADAMM АТС-8-2-69-N; -55–+125 — KADAMM АТС-6-2-100-SMA
Исполнения под заказ. Параметры, которых нет в таблицах, другие разъёмы, длины выводов и комплектацию уточните у инженеров KADAMM: пришлите частоты, мощность и условия установки — подберём исполнение и подготовим спецификацию.

Как читать характеристики

ПолосаПараметры таблицы гарантированы только внутри полосы исполнения, у её краёв они обычно хуже, чем в середине. Поэтому полосу берут с запасом по обоим краям. Самая узкая полоса в серии АТС — 100 МГц – 8 ГГц, самая широкая — 100 МГц – 18 ГГц.
Вносимые потериПри 0,4 дБ до выхода доходит 91,2 % мощности, при 2,5 дБ — 56,2 %. Остальное уходит в тепло внутри изделия и в отражение.
КСВНПри КСВН 1,25 отражается 1,2 % падающей мощности, при КСВН 2 — 11,1 %.
МощностьВ столбце «Мощность, Вт» — непрерывная мощность, которую исполнение выдерживает длительно: от 2 до 25 Вт. Для импульсного режима допустимый уровень уточняют отдельно.

Таблица исполнений

Все 72 исполнения серии АТС с артикулами для заявки.

В таблице указаны пределы: потери, КСВН — не больше указанного.

Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.

Исполнения серии

АртикулЧастоты, ГГцМощность, ВтПотери, дБКСВНСоединитель
KADAMM АТС-06A-2,5-1-Y-Z0–2,52, 100,51,25—
KADAMM АТС-06A-2,5-10-Y-Z0–2,52, 100,41,25—
KADAMM АТС-06A-2,5-60-Y-Z0–2,52, 100,41,25—
KADAMM АТС-06A-2,5-90-Y-Z0–2,52, 100,41,25—
KADAMM АТС-06A-3-1-Y-Z0–32, 100,51,3—
KADAMM АТС-06A-3-10-Y-Z0–32, 100,51,3—
KADAMM АТС-06A-3-60-Y-Z0–32, 100,51,3—
KADAMM АТС-06A-3-90-Y-Z0–32, 100,51,3—
KADAMM АТС-06A-4,3-1-Y-Z0–4,32, 100,751,35—
KADAMM АТС-06A-4,3-10-Y-Z0–4,32, 100,751,35—
KADAMM АТС-06A-4,3-60-Y-Z0–4,32, 100,751,35—
KADAMM АТС-06A-6-1-Y-Z0–62, 1011,4—
KADAMM АТС-06A-6-10-Y-Z0–62, 1011,4—
KADAMM АТС-06A-6-60-Y-Z0–62, 1011,4—
KADAMM АТС-06B-2,5-100-Y-Z0–2,52, 101——
KADAMM АТС-06B-2,5-11-Y-Z0–2,52, 101——
KADAMM АТС-06B-2,5-50-Y-Z0–2,52, 101——
KADAMM АТС-06B-2,5-70-Y-Z0–2,52, 101——
KADAMM АТС-06B-3-100-Y-Z0–32, 101,2——
KADAMM АТС-06B-3-11-Y-Z0–32, 101,2——
KADAMM АТС-06B-3-70-Y-Z0–32, 101,2——
KADAMM АТС-06B-4,3-11-Y-Z0–4,32, 101,5——
KADAMM АТС-06B-4,3-70-Y-Z0–4,32, 101,5——
KADAMM АТС-06B-6-11-Y-Z0–62, 101,8——
KADAMM АТС-06B-6-70-Y-Z0–62, 101,8——
KADAMM АТС-06C-2,5-100-Y-N0–2,52, 101,21,4—
KADAMM АТС-06C-2,5-11-Y-N0–2,52, 101,21,45—
KADAMM АТС-06C-2,5-70-Y-N0–2,52, 101,21,4—
KADAMM АТС-06C-3-100-Y-N0–32, 101,21,45—
KADAMM АТС-06C-3-11-Y-N0–32, 101,21,45—
KADAMM АТС-06C-3-70-Y-N0–32, 101,21,45—
KADAMM АТС-06C-4,3-11-Y-N0–4,32, 101,51,5—
KADAMM АТС-06C-4,3-70-Y-N0–4,32, 101,51,5—
KADAMM АТС-06C-6-11-Y-N0–62, 101,81,65—
KADAMM АТС-06C-6-70-Y-N0–62, 101,81,65—
KADAMM АТС-06D-2,5-101-Y-N0–2,52, 101,51,5N
KADAMM АТС-06D-2,5-71-Y-N0–2,52, 101,71,6N
KADAMM АТС-06D-3-101-Y-N0–32, 101,71,6N
KADAMM АТС-06D-3-71-Y-N0–32, 101,71,6N
KADAMM АТС-06D-4,3-71-Y-N0–4,32, 1021,7N
KADAMM АТС-06D-6-71-Y-N0–62, 102,51,75N
KADAMM АТС-12,4-2-69-N0–12,421,51,5N (розетка)
KADAMM АТС-18-2-69-N0–1821,51,75N (розетка)
KADAMM АТС-18A-12,4-9-Y-SMA0–12,42, 1011,5—
KADAMM АТС-18A-12,4-90-Y-SMA0–12,42, 101,21,5—
KADAMM АТС-18A-18-70-Y-SMA0–182511,65—
KADAMM АТС-18A-18-9-Y-SMA0–182, 101,21,6—
KADAMM АТС-18A-18-90-Y-SMA0–182, 101,51,6—
KADAMM АТС-18A-8-9-Y-SMA0–82, 1011,5—
KADAMM АТС-18A-8-90-Y-SMA0–82, 1011,4—
KADAMM АТС-18B-12,4-69-Y-SMA0–12,42, 51,251,6SMA
KADAMM АТС-18B-12,4-99-Y-SMA0,1–12,42, 51,251,6SMA
KADAMM АТС-18B-18-69-Y-SMA0–182, 51,51,75SMA
KADAMM АТС-18B-18-99-Y-SMA0,1–182, 51,51,75SMA
KADAMM АТС-18B-8-69-Y-SMA0–82, 511,5SMA
KADAMM АТС-18B-8-99-Y-SMA0,1–82, 511,5SMA
KADAMM АТС-18C-12,4-99,9-Y-Z0–12,4—1,61,65—
KADAMM АТС-18C-18-99,9-Y-Z0–18—1,72—
KADAMM АТС-18C-8-99,9-Y-Z0–8—1,31,5—
KADAMM АТС-26,5-2-69-N0–26,522,21,85N (розетка)
KADAMM АТС-26-12,4-69-Y-Z0–12,42, 101,51,6N, SMA, 3,5 мм
KADAMM АТС-26-12,4-99-10-Z0,1–18101,751,75N, SMA, 3,5 мм
KADAMM АТС-26-12,4-99-2-Z0–12,421,51,53,5 мм
KADAMM АТС-26-18-69-Y-Z0–1821,751,753,5 мм
KADAMM АТС-26-18-99-2-Z0–1821,51,75N, SMA, 3,5 мм
KADAMM АТС-26-26,5-60-25-SMA0–26,5251,81,8SMA
KADAMM АТС-26-26,5-69-2-3,50–26,5221,853,5 мм
KADAMM АТС-26-8-69-Y-Z0–821,251,53,5 мм
KADAMM АТС-26-8-99-10-Z0,1–12,4101,51,6N, SMA, 3,5 мм
KADAMM АТС-26-8-99-2-Z0–821,251,5N, SMA, 3,5 мм
KADAMM АТС-6-2-100-SMA0–62уточняйте у менеджера1,5SMA (розетка – розетка)
KADAMM АТС-8-2-69-N0–821,251,5N (розетка)

Как заказать

Позиция в артикулеЧто подставить
Yдопустимая мощность, Вт: 2 или 10 — АТС-06A, АТС-06B, АТС-06C, АТС-06D, АТС-18A (кроме АТС-18A-18-70) и АТС-26-…-69; 2 или 5 — АТС-18B; 25 — АТС-18A-18-70; 2 — АТС-18C
Zтип соединителей: SMA или N — АТС-06A, АТС-06B; SMA, N или 3,5 мм — АТС-18C и АТС-26; пол соединителя: (в) — вилка, (р) — розетка; например SMA(р)
Записьсоединитель пишется словом с полом: SMA(р), N(р), 3,5(р) и т. п.

Как выбрать исполнение

1Полоса. По столбцу «Частоты, ГГц» оставьте исполнения, полоса которых накрывает все частоты системы с запасом по краям.
2Мощность. Сравните мощность передатчика с допустимой для исполнения и оставьте запас.
3Вносимые потери. Если этот параметр для вас главный, начните с KADAMM АТС-06A-2,5-10-Y-Z, KADAMM АТС-06A-2,5-60-Y-Z и ещё 1 исполнение.
4Конструкция. Сверьте посадочное место и стыковку с соседними узлами: подключение по исполнениям — в столбце «Соединитель» таблицы.
5Заявка. Запишите полный артикул выбранного исполнения из таблицы — по нему готовится предложение.
Рабочие полосы исполнений KADAMM АТС0,10,31310 ГГц0–2,5 ГГц13 исп.0–3 ГГц12 исп.0–4,3 ГГц8 исп.0–6 ГГц9 исп.0–8 ГГц7 исп.0–12,4 ГГц7 исп.0–18 ГГц8 исп.0–26,5 ГГц3 исп.100 МГц – 8 ГГц1 исп.100 МГц – 12,4 ГГц2 исп.100 МГц – 18 ГГц2 исп.

Полосы исполнений серии KADAMM АТС по таблице; справа — сколько исполнений с такой полосой.

Как собрать полный артикул

Выберите модель серии АТС и варианты в полях ниже — полный артикул исполнения соберётся сразу.

Его можно скопировать кнопкой и вставить в заявку: по полному артикулу готовится предложение.

Подбор артикула

Артикул для заказа:

Расчётный пример

Задача. Пример на цифрах исполнения KADAMM АТС-06C-4,3-70-Y-N: что происходит с сигналом 2 Вт на входе.

1Потери 1,5 дБ: на выходе 2 Вт × 10^(−1,5/10) = 1,42 Вт; разница 0,58 Вт рассеивается в изделии или отражается.
2КСВН 1,5: коэффициент отражения (1,5 − 1) / (1,5 + 1) = 0,2, назад уходит 4 % — 0,08 Вт.
3Два исполнения с КСВН 2 подряд в худшем случае, когда отражения складываются в фазе: 2 × (2 − 1) / (2 + 1) = 0,667; суммарный КСВН (1 + 0,667) / (1 − 0,667) = 5, отражается 44,4 % мощности.
4С исполнениями, у которых КСВН 1,25, та же пара даёт не больше 1,57 — поэтому в длинных цепочках узлов выбирают исполнения с меньшим КСВН.

Применение

Аттенюаторы применяют в измерениях и настройке СВЧ-оборудования, для защиты входов анализаторов и приёмников, выравнивания уровней в тракте и имитации затухания трассы при испытаниях.

Настройка уровней на стендах
Автоматизированные измерения
Имитация затухания трассы

Сколько исполнений АТС работает на каждом участке диапазона (широкополосное учтено на всех участках, которые перекрывает):

ниже 1 ГГц72 исполнения
1–4 ГГц (L, S)72 исполнения
4–12 ГГц (C, X)47 исполнений
12–27 ГГц (Ku, K)22 исполнения

Сценарии по отраслям

РадиолокацияВсе 72 исполнения АТС работают в полосах от S до Ku. В радиолокационных трактах на первом месте допустимая мощность и работа в широком диапазоне температур.
СвязьВсе 72 исполнения АТС работают в полосах от L до K. В радиорелейных и сотовых трактах решают малые потери и стабильность параметров на открытом воздухе.
Спутниковые станцииВ полосах C и Ku работают 47 исполнений АТС, например KADAMM АТС-06A-4,3-1-Y-Z. В земных станциях спутниковой связи важны малые потери на приёме и запас по мощности на передаче.
ИзмеренияВесь ряд АТС пригоден для стендовых трактов. На стендах и в лабораториях ценят малый КСВН и повторяемость параметров от подключения к подключению.

Монтаж и подключение

✓Модули KADAMM АТС устанавливают на теплоотводящее основание и подключают питание и управление по схеме из технического описания.
✓Высокочастотные входы и выходы подключают через соединители по таблице исполнений; перед включением проверяют, что выход нагружен.

Документация и поставка

В поставку каждого исполнения KADAMM АТС входят:

✓Аттенюатор
✓Паспорт изделия

Техническое описание серии АТС — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.

Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.

Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение АТС или соседней серии.

Термины и стандарты

  • КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).
  • Вносимые потери — ослабление полезного сигнала при прохождении через изделие, в децибелах.
  • Допустимая мощность — наибольшая мощность непрерывного сигнала, которую изделие выдерживает длительно.

Обозначения и размеры соответствуют стандартам:

  • ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
  • ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
  • ГОСТ 18238-72 — термины линий передачи СВЧ
  • ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
  • ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ

Сравнение с похожими сериями KADAMM

Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.

СерияИзделияОхват частотИсполненийПодключение
KADAMM АТССтупенчатые аттенюаторы коаксиальные (ручные)до 26,5 ГГц72SMA, N, 3,5 мм
KADAMM АТРРегулируемые аттенюаторы коаксиальные (плавные)до 18 ГГц22N, SMA
KADAMM АТЦЦифровые аттенюаторы СВЧдо 40 ГГц73—
KADAMM АТНАттенюаторы, управляемые напряжением500 МГц – 40 ГГц9SMA, 2,92 мм
KADAMM АТПРПрограммируемые аттенюаторы СВЧ20 МГц – 40 ГГц32,92 мм

Когда брать соседнюю серию: нужно подключение через коаксиальные соединители — KADAMM АТР; нужны частоты выше, чем у АТС — KADAMM АТЦ.

Когда выбирают Ступенчатые аттенюаторы коаксиальные (ручные) KADAMM АТС: Аттенюаторы применяют в измерениях и настройке СВЧ-оборудования, для защиты входов анализаторов и приёмников, выравнивания уровней в тракте и имитации затухания трассы при испытаниях.

Вопросы и ответы

Как выбрать аттенюатор по мощности?+

Допустимая мощность аттенюатора должна быть больше мощности на его входе с запасом: почти вся она, кроме прошедшей на выход части, рассеивается в нём теплом.

Какой диапазон частот у изделий KADAMM АТС?+

Серия АТС в целом перекрывает до 26,5 ГГц. Полоса у каждого исполнения своя — она указана в таблице исполнений.

Какую мощность выдерживают исполнения АТС?+

От 2 до 25 Вт. Наибольшую мощность держат KADAMM АТС-18A-18-70-Y-SMA и KADAMM АТС-26-26,5-60-25-SMA.

Какое исполнение АТС вносит меньше всего потерь?+

Меньше всего потерь — 0,4 дБ — у KADAMM АТС-06A-2,5-10-Y-Z, KADAMM АТС-06A-2,5-60-Y-Z и ещё 1 исполнение.

У какого исполнения АТС самый низкий КСВН?+

Самый низкий КСВН — 1,25 — у KADAMM АТС-06A-2,5-1-Y-Z, KADAMM АТС-06A-2,5-10-Y-Z и ещё 2 исполнения.

Как изделия KADAMM АТС подключаются к тракту?+

Подключение у серии АТС — SMA, N, 3,5 мм. Другое исполнение выводов обсуждается при заказе.

Чем серия KADAMM АТС отличается от KADAMM АТР?+

KADAMM АТР — «Регулируемые аттенюаторы коаксиальные (плавные)», охват до 18 ГГц. Остальные соседние серии сравнены в таблице выше.

Можно ли набрать нужный номинал из двух аттенюаторов АТС?+

Да: ослабления в децибелах складываются, например 10 дБ и 3 дБ дают 13 дБ. Учтите, что КСВН каждого звена добавляет отражения.

Чем аттенюатор АТС отличается от согласованной нагрузки?+

Нагрузка поглощает всю падающую мощность, а аттенюатор пропускает на выход заданную долю и рассеивает остальное. Обе стороны аттенюатора согласованы с трактом, поэтому его можно ставить между любыми двумя узлами.

Как подобрать номинал для защиты входа прибора?+

Номинал в децибелах — это 10 · lg(Pист / Pдоп), где Pист — мощность источника, Pдоп — допустимая мощность на входе прибора; к результату добавляют запас.

Можно ли получить расчёт под мой тракт?+

Да. Пришлите частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM (КАДАММ) посчитают потери и отражения и предложат исполнение.

Как заказать исполнение АТС?+

Назовите полный артикул из таблицы, например «KADAMM АТС-06A-2,5-1-Y-Z», и количество. Если подходящей строки нет, пришлите частоты, мощность и способ подключения — подберём ближайшее исполнение.

Другие серии этого раздела каталога KADAMM: Аттенюаторы коаксиальные →

Подбор исполнения KADAMM АТС под ваш тракт
Производитель KADAMM (КАДАММ) · info@kadamm.com · 8-499-213-05-16
Оставить заявку
Расскажите о вашей задаче — инженеры KADAMM подберут решение и подготовят коммерческое предложение.
Оставить заявку
