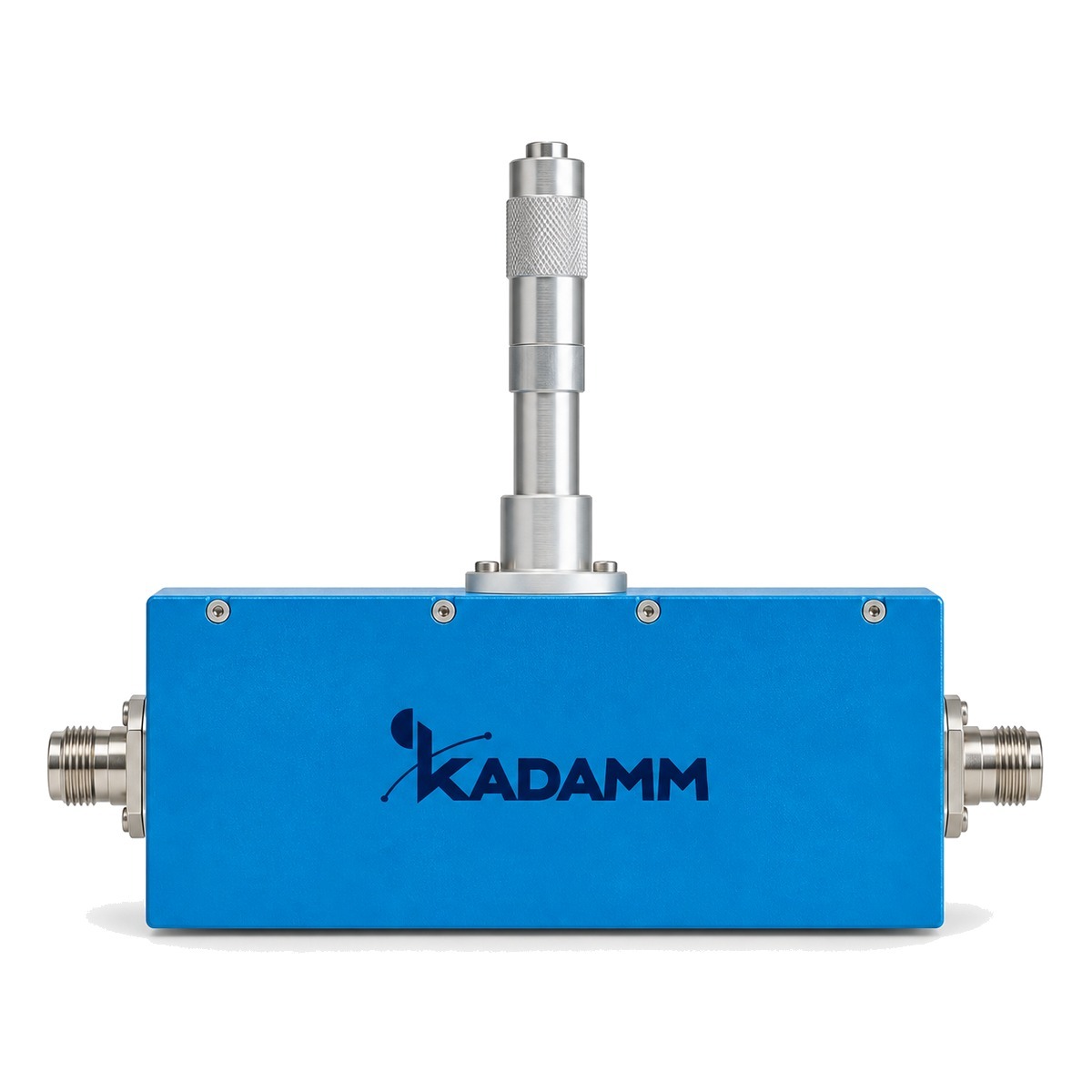

Регулируемые аттенюаторы KADAMM (КАДАММ) серии АТР: меняют ослабление вручную, по коду или напряжению.
О серии
KADAMM АТР — регулируемые аттенюаторы производства KADAMM (КАДАММ).
В серии 22 исполнения, общий охват частот — до 18 ГГц. Подключение — N, SMA.
Внутри серии АТР меняются частоты, мощность, соединители, габариты, диапазон ослабления — по ним и выбирают исполнение.
Аттенюатор снижает уровень сигнала на заданное число децибел и при этом не портит согласование: входное и выходное сопротивления остаются равными сопротивлению тракта. Его ставят перед входом прибора или приёмника, чтобы уровень не превысил допустимый, и между каскадами — чтобы развязать их.
Децибелы удобно считать по опорным точкам: 3 дБ — вдвое меньше мощности, 10 дБ — в десять раз, 20 дБ — в сто раз. Ослабленная мощность превращается в тепло, поэтому допустимая мощность аттенюатора — такой же важный параметр, как номинал.
Регулируемые аттенюаторы меняют ослабление без разрыва тракта; при выборе смотрят на пределы, шаг и погрешность установки.
Разброс по исполнениям АТР: мощность — 1–300 Вт. Значения для конкретного артикула — в таблице исполнений.
Соединитель N — резьбовой, надёжный для наружных и мощных трактов; прецизионные исполнения работают до 18 ГГц.
Принцип работы
Регулируемый аттенюатор KADAMM АТР меняет ослабление без разрыва тракта — переключением резистивных звеньев, перемещением поглотителя или управляющим сигналом. Согласование с трактом сохраняется во всём диапазоне регулировки, поэтому уровень меняется без заметного роста отражений.
При выборе смотрят на пределы регулировки, шаг и погрешность установки ослабления.
Конструкция и материалы
Модуль KADAMM АТР собран в металлическом корпусе, который экранирует схему и отводит тепло. Высокочастотные входы и выходы выведены на коаксиальные соединители, питание и управление — на отдельный разъём или выводы.
Материалы, корпуса и варианты исполнения по строкам сведены в технические характеристики и таблицу исполнений ниже.
Ключевые особенности
22 исполнения, 9 рабочих полос. Самая широкая полоса — 1–18 ГГц у KADAMM АТР-1000/18000-0/30-N(в)-N(р).
Наибольшую мощность держат KADAMM АТР-3-W-X-15-N и KADAMM АТР-3-W-X-25-N.
Самое компактное исполнение — KADAMM АТР-1-0-2,5-10-SMA.
N — у 10 исполнений; SMA — у 3 исполнений.
Технические характеристики серии
Сводка по всем исполнениям KADAMM АТР: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Частоты | 0–18 ГГц |
| Мощность, Вт | от 1 до 300 |
| Соединитель | уточняйте у менеджера; N; SMA |
| Габариты, мм | от 41×38×20 до 259×102×75 |
| Диапазон ослабления, дБ | от 0 до 99 |
| Средняя мощность, Вт | 2 — KADAMM АТР-0/18000-0/99 |
| КСВН, не более | 1,3 — KADAMM АТР-0/1000-0/30-BNC(в)-BNC(р), KADAMM АТР-1000/4000-0/30-N(в)-N(р); 1,5 — KADAMM АТР-1000/18000-0/30-N(в)-N(р), KADAMM АТР-2000/18000-0/30-N(в)-N(р), KADAMM АТР-8000/18000-0/30-SMA(в)-SMA(р) |
| Соединитель входа | — — KADAMM АТР-0/1000-0/30-BNC(в)-BNC(р); N (в) — KADAMM АТР-1000/18000-0/30-N(в)-N(р), KADAMM АТР-1000/4000-0/30-N(в)-N(р), KADAMM АТР-2000/18000-0/30-N(в)-N(р); SMA (в) — KADAMM АТР-8000/18000-0/30-SMA(в)-SMA(р) |
| Соединитель выхода | — — KADAMM АТР-0/1000-0/30-BNC(в)-BNC(р); N (р) — KADAMM АТР-1000/18000-0/30-N(в)-N(р), KADAMM АТР-1000/4000-0/30-N(в)-N(р), KADAMM АТР-2000/18000-0/30-N(в)-N(р); SMA (р) — KADAMM АТР-8000/18000-0/30-SMA(в)-SMA(р) |
| Погрешность ослабления, дБ | ±0,8 (0–9 дБ); ±1,0 (10–19 дБ); ±1,5 (20–49 дБ); ±2,0 (50–69 дБ); ±2,5 или 3,5% (70–99 дБ) — KADAMM АТР-0/18000-0/99 |
Как читать характеристики
Таблица исполнений
Все 22 исполнения серии АТР с артикулами для заявки.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул | Частоты, ГГц | Мощность, Вт | Соединитель | Габариты, мм | Диапазон ослабления, дБ |
|---|---|---|---|---|---|
| KADAMM АТР-0/1000-0/30-BNC(в)-BNC(р) | 0–1 | — | — | — | 0–30 |
| KADAMM АТР-0/18000-0/99 | 0–18 | — | уточняйте у менеджера | Ø48×163 | 0–99 |
| KADAMM АТР-1-0-2,5-10-N | 0–2,5 | — | N | 47,5×42×20 | 0–10 |
| KADAMM АТР-1-0-2,5-10-SMA | 0–2,5 | — | SMA | 41×38×20 | 0–10 |
| KADAMM АТР-1-0-2,5-16-N | — | 1 | N | 47,5×42×20 | 0–16 |
| KADAMM АТР-1-0-2,5-16-SMA | — | 1 | SMA | 41×38×20 | 0–16 |
| KADAMM АТР-1-W-X-10-N | 0,9–10,5 | — | N | 190×102×75 | 0–10 |
| KADAMM АТР-1-W-X-12-N | — | 100 | N | 190×102×75 | — |
| KADAMM АТР-1-W-X-15-N | — | 100 | N | 190×102×75 | 0–15 |
| KADAMM АТР-1-W-X-20-N | — | 100 | N | 190×102×75 | 0–20 |
| KADAMM АТР-10-2-18-40-N | — | — | — | — | — |
| KADAMM АТР-10-2-18-40-SMA | 2–18 | — | SMA | 148×170×21 | 0–40 |
| KADAMM АТР-1000/18000-0/30-N(в)-N(р) | 1–18 | — | — | — | 0–30 |
| KADAMM АТР-1000/4000-0/30-N(в)-N(р) | 1–4 | — | — | — | 0–30 |
| KADAMM АТР-2000/18000-0/30-N(в)-N(р) | 2–18 | — | — | — | 0–30 |
| KADAMM АТР-3-W-X-10-N | 0,9–10,5 | — | N | 259×102×75 | 0–10 |
| KADAMM АТР-3-W-X-12-N | — | — | — | — | — |
| KADAMM АТР-3-W-X-15-N | — | 300 | N | 259×102×75 | 0–15 |
| KADAMM АТР-3-W-X-25-N | — | 300 | N | 259×102×75 | 0–25 |
| KADAMM АТР-75-W-X-10-N | 0,9–4 | — | N | 134,4×98×75 | 0–10 |
| KADAMM АТР-75-W-X-15-N | — | — | — | — | 0–15 |
| KADAMM АТР-8000/18000-0/30-SMA(в)-SMA(р) | 8–18 | — | — | — | 0–30 |
Как заказать
| Позиция в артикуле | Что подставить |
|---|---|
| W | начальная частота рабочей полосы, ГГц |
| X | конечная частота рабочей полосы, ГГц; ширина полосы X − W — 0,1 или 0,2 ГГц, полоса внутри диапазона модели: 0,9–4 ГГц у АТР-50 и АТР-75, 0,9–10,5 ГГц у АТР-1 и АТР-3; шаг начальной частоты каталогом не задан |
Как выбрать исполнение
Полосы исполнений серии KADAMM АТР по таблице; справа — сколько исполнений с такой полосой.
Как собрать полный артикул
Выберите модель серии АТР и варианты в полях ниже — полный артикул исполнения соберётся сразу.
Его можно скопировать кнопкой и вставить в заявку: по полному артикулу готовится предложение.
Подбор артикула
Расчётный пример
Задача. Какая длина волны на краях охвата серии АТР и что из этого следует для монтажа.
Применение
Аттенюаторы применяют в измерениях и настройке СВЧ-оборудования, для защиты входов анализаторов и приёмников, выравнивания уровней в тракте и имитации затухания трассы при испытаниях.
Сколько исполнений АТР работает на каждом участке диапазона (широкополосное учтено на всех участках, которые перекрывает):
Сценарии по отраслям
Монтаж и подключение
Документация и поставка
В поставку каждого исполнения KADAMM АТР входят:
Техническое описание серии АТР — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение АТР или соседней серии.
Термины и стандарты
- Допустимая мощность — наибольшая мощность непрерывного сигнала, которую изделие выдерживает длительно.
Обозначения и размеры соответствуют стандартам:
- ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
- ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM АТР | Регулируемые аттенюаторы коаксиальные (плавные) | до 18 ГГц | 22 | N, SMA |
| KADAMM АТР-ВМ | Аттенюаторы коаксиальные регулируемые высокой мощности | 900 МГц – 10,5 ГГц | 7 | — |
| KADAMM АТС | Ступенчатые аттенюаторы коаксиальные (ручные) | до 26,5 ГГц | 72 | SMA, N, 3,5 мм |
| KADAMM АТЦ | Цифровые аттенюаторы СВЧ | до 40 ГГц | 73 | — |
| KADAMM АТН | Аттенюаторы, управляемые напряжением | 500 МГц – 40 ГГц | 9 | SMA, 2,92 мм |
Когда брать соседнюю серию: нужно подключение через коаксиальные соединители — KADAMM АТС; нужны частоты выше, чем у АТР — KADAMM АТЦ.
