Регулируемые аттенюаторы KADAMM (КАДАММ) серии АТН: меняют ослабление вручную, по коду или напряжению.
500 МГц – 40 ГГцисполнений 9КСВН от 1,5подключение SMA, 2,92 мм
▤
Подберём Аттенюаторы, управляемые напряжением АТН под ваш объектПришлите частоты, мощность, тип опоры или план помещения — инженеры KADAMM проверят модель, посчитают уровни сигнала и пришлют КП в течение рабочего дня.

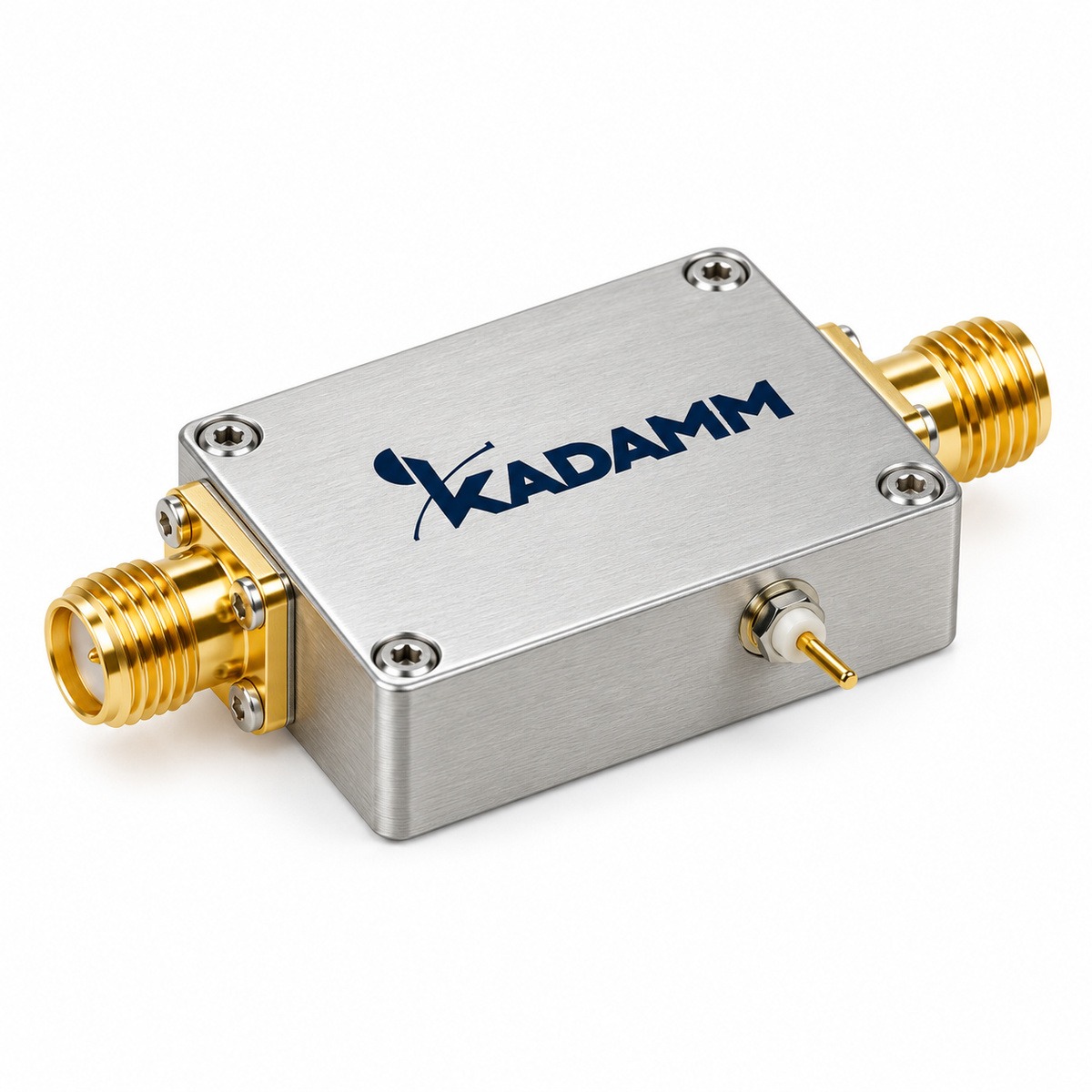

KADAMM АТН — регулируемые аттенюаторы производства KADAMM (КАДАММ).
В серии 9 исполнений, общий охват частот — 500 МГц – 40 ГГц. Подключение — SMA, 2,92 мм.
Внутри серии АТН меняются частоты, соединители, диапазон ослабления, неравномерность ослабления, КСВН, напряжение — по ним и выбирают исполнение.
Артикул исполнения читается по таблице: после обозначения серии АТН идут нижняя и верхняя границы полосы в мегагерцах; например, KADAMM АТН-1000/2000-64-S работает в полосе 1–2 ГГц.
Аттенюатор снижает уровень сигнала на заданное число децибел и при этом не портит согласование: входное и выходное сопротивления остаются равными сопротивлению тракта. Его ставят перед входом прибора или приёмника, чтобы уровень не превысил допустимый, и между каскадами — чтобы развязать их.
Децибелы удобно считать по опорным точкам: 3 дБ — вдвое меньше мощности, 10 дБ — в десять раз, 20 дБ — в сто раз. Ослабленная мощность превращается в тепло, поэтому допустимая мощность аттенюатора — такой же важный параметр, как номинал.
Регулируемые аттенюаторы меняют ослабление без разрыва тракта; при выборе смотрят на пределы, шаг и погрешность установки.
SMA — самый распространённый малогабаритный соединитель СВЧ; прецизионные исполнения работают до 18–26,5 ГГц.
Аттенюатор на входе прибора защищает его от перегрузки и уменьшает влияние отражений на результат измерения.
Принцип работы
Регулируемый аттенюатор KADAMM АТН меняет ослабление без разрыва тракта — переключением резистивных звеньев, перемещением поглотителя или управляющим сигналом. Согласование с трактом сохраняется во всём диапазоне регулировки, поэтому уровень меняется без заметного роста отражений.
При выборе смотрят на пределы регулировки, шаг и погрешность установки ослабления.
Конструкция и материалы
Модуль KADAMM АТН собран в металлическом корпусе, который экранирует схему и отводит тепло. Высокочастотные входы и выходы выведены на коаксиальные соединители, питание и управление — на отдельный разъём или выводы.
ПодключениеSMA — у 7 исполнений2,92 мм — у 2 исполнений
Исполнения под заказ. Параметры, которых нет в таблицах, другие разъёмы, длины выводов и комплектацию уточните у инженеров KADAMM: пришлите частоты, мощность и условия установки — подберём исполнение и подготовим спецификацию.
Как читать характеристики
ПолосаПараметры таблицы гарантированы только внутри полосы исполнения, у её краёв они обычно хуже, чем в середине. Поэтому полосу берут с запасом по обоим краям. Самая узкая полоса в серии АТН — 8–12 ГГц, самая широкая — 500 МГц – 18 ГГц.
ПитаниеНапряжение питания или управления; источник берут с запасом по току. В серии — от -5 до 0 В.
НеравномерностьРазмах изменения параметра по полосе — насколько ровна характеристика. В серии — от 1,3 до 6 дБ.
Таблица исполнений
Все 9 исполнений серии АТН с артикулами для заявки.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
Артикул
Частоты, ГГц
Соединитель
Диапазон ослабления, дБ
Неравномерность ослабления, дБ
КСВН, типовое
Напряжение, В
Неравномерность АЧХ, ±дБ
KADAMM АТН-1000/2000-64-S
1–2
SMA
0–64
1,3
1,5
0–+10
±2
KADAMM АТН-12000/18000-64-S
12–18
SMA
0–64
3
2
0–+10
±2,5
KADAMM АТН-18000/40000-3-K
18-40
2,92 мм
0–30
6
2,5
0–+10
±1,5
KADAMM АТН-2000/4000-64-S
2–4
SMA
0–64
1,5
1,5
0–+10
±2
KADAMM АТН-4000/8000-64-S
4–8
SMA
0–64
2
1,8
0–+10
±2
KADAMM АТН-500/1000-64-S
0,5-1
SMA
0–64
1,5
2
0–+10
±2,5
KADAMM АТН-500/18000-20-S
0,5–18
SMA
0–20
3
2,2
0–5
±1,5
KADAMM АТН-5000/30000-33-K
5–30
2,92 мм
0–33
2,5
2
-5–0
-
KADAMM АТН-8000/12000-64-S
8–12
SMA
0–64
2,5
1,8
0–+10
±2
Как выбрать исполнение
1Полоса. По столбцу «Частоты, ГГц» оставьте исполнения, полоса которых накрывает все частоты системы с запасом по краям. Например, частоту 12 ГГц перекрывают 4 исполнения, в том числе KADAMM АТН-12000/18000-64-S и KADAMM АТН-500/18000-20-S.
2КСВН. Если этот параметр для вас главный, начните с KADAMM АТН-1000/2000-64-S и KADAMM АТН-2000/4000-64-S. У широкополосных исполнений, где верхняя частота втрое выше нижней и больше, средний КСВН — 2,1, у остальных — 1,87.
3Конструкция. Сверьте посадочное место и стыковку с соседними узлами: SMA — у 7 исполнений; 2,92 мм — у 2 исполнений.
4Заявка. Запишите полный артикул выбранного исполнения из таблицы — по нему готовится предложение.
Полосы исполнений серии KADAMM АТН по таблице; справа — сколько исполнений с такой полосой.
Расчётный пример
Задача. В тракте подряд стоят два исполнения KADAMM АТН с наибольшим в серии КСВН 2,5.
1Два исполнения с КСВН 2,5 подряд в худшем случае, когда отражения складываются в фазе: 2 × (2,5 − 1) / (2,5 + 1) = 0,857; суммарный КСВН (1 + 0,857) / (1 − 0,857) = 13, отражается 73,5 % мощности.
2С исполнениями, у которых КСВН 1,5, та же пара даёт не больше 2,33 — поэтому в длинных цепочках узлов выбирают исполнения с меньшим КСВН.
Применение
Аттенюаторы применяют в измерениях и настройке СВЧ-оборудования, для защиты входов анализаторов и приёмников, выравнивания уровней в тракте и имитации затухания трассы при испытаниях.
Настройка уровней на стендах
Автоматизированные измерения
Имитация затухания трассы
Сколько исполнений АТН работает на каждом участке диапазона (широкополосное учтено на всех участках, которые перекрывает):
ниже 1 ГГц2 исполнения
1–4 ГГц (L, S)3 исполнения
4–12 ГГц (C, X)4 исполнения
12–27 ГГц (Ku, K)4 исполнения
27–40 ГГц (Ka)2 исполнения
Сценарии по отраслям
РадиолокацияВ полосах от S до Ku работают 6 исполнений АТН, например KADAMM АТН-12000/18000-64-S. В радиолокационных трактах на первом месте допустимая мощность и работа в широком диапазоне температур.
СвязьВ полосах от L до Ka работают 8 исполнений АТН, например KADAMM АТН-1000/2000-64-S. В радиорелейных и сотовых трактах решают малые потери и стабильность параметров на открытом воздухе.
Спутниковые станцииВ полосах C, Ku и Ka работают 5 исполнений АТН, например KADAMM АТН-12000/18000-64-S. В земных станциях спутниковой связи важны малые потери на приёме и запас по мощности на передаче.
ИзмеренияВесь ряд АТН пригоден для стендовых трактов. На стендах и в лабораториях ценят малый КСВН и повторяемость параметров от подключения к подключению.
Монтаж и подключение
✓Модули KADAMM АТН устанавливают на теплоотводящее основание и подключают питание и управление по схеме из технического описания.
✓Высокочастотные входы и выходы подключают через соединители по таблице исполнений; перед включением проверяют, что выход нагружен.
Документация и поставка
В поставку каждого исполнения KADAMM АТН входят:
✓Аттенюатор
✓Паспорт изделия
Техническое описание серии АТН — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение АТН или соседней серии.
Термины и стандарты
КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).
Обозначения и размеры соответствуют стандартам:
ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
ГОСТ 18238-72 — термины линий передачи СВЧ
ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
Когда брать соседнюю серию: нужно подключение через коаксиальные соединители — KADAMM АТС; нужны частоты ниже, чем у АТН — KADAMM АТЦ.
Когда выбирают Аттенюаторы, управляемые напряжением KADAMM АТН: Аттенюаторы применяют в измерениях и настройке СВЧ-оборудования, для защиты входов анализаторов и приёмников, выравнивания уровней в тракте и имитации затухания трассы при испытаниях.
Вопросы и ответы
Как выбрать аттенюатор по мощности?+
Допустимая мощность аттенюатора должна быть больше мощности на его входе с запасом: почти вся она, кроме прошедшей на выход части, рассеивается в нём теплом.
Какой диапазон частот у изделий KADAMM АТН?+
Серия АТН в целом перекрывает 500 МГц – 40 ГГц. Полоса у каждого исполнения своя — она указана в таблице исполнений.
У какого исполнения АТН самый низкий КСВН?+
Самый низкий КСВН — 1,5 — у KADAMM АТН-1000/2000-64-S и KADAMM АТН-2000/4000-64-S.
Как изделия KADAMM АТН подключаются к тракту?+
Подключение у серии АТН — SMA, 2,92 мм. По таблице: SMA — у 7 исполнений; 2,92 мм — у 2 исполнений. Другое исполнение выводов обсуждается при заказе.
Чем серия KADAMM АТН отличается от KADAMM АТС?+
KADAMM АТС — «Ступенчатые аттенюаторы коаксиальные (ручные)», охват до 26,5 ГГц. Остальные соседние серии сравнены в таблице выше.
Можно ли набрать нужный номинал из двух аттенюаторов АТН?+
Да: ослабления в децибелах складываются, например 10 дБ и 3 дБ дают 13 дБ. Учтите, что КСВН каждого звена добавляет отражения.
Чем аттенюатор АТН отличается от согласованной нагрузки?+
Нагрузка поглощает всю падающую мощность, а аттенюатор пропускает на выход заданную долю и рассеивает остальное. Обе стороны аттенюатора согласованы с трактом, поэтому его можно ставить между любыми двумя узлами.
Как подобрать номинал для защиты входа прибора?+
Номинал в децибелах — это 10 · lg(Pист / Pдоп), где Pист — мощность источника, Pдоп — допустимая мощность на входе прибора; к результату добавляют запас.
Как пересчитать КСВН АТН в отражённую мощность?+
Коэффициент отражения равен (КСВН − 1) / (КСВН + 1), доля отражённой мощности — его квадрат. Для КСВН 2,5 это 18,4 %.
Можно ли получить расчёт под мой тракт?+
Да. Пришлите частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM (КАДАММ) посчитают потери и отражения и предложат исполнение.
Как заказать исполнение АТН?+
Назовите полный артикул из таблицы, например «KADAMM АТН-1000/2000-64-S», и количество. Если подходящей строки нет, пришлите частоты, мощность и способ подключения — подберём ближайшее исполнение.
Какие документы есть на серию KADAMM АТН?+
В блоке документов — техническое описание серии АТН и каталог СВЧ-компонентов KADAMM (КАДАММ); сертификаты и декларации высылаем по запросу.
