Регулируемые аттенюаторы KADAMM (КАДАММ) серии АТЦ-Б: меняют ослабление вручную, по коду или напряжению.
О серии

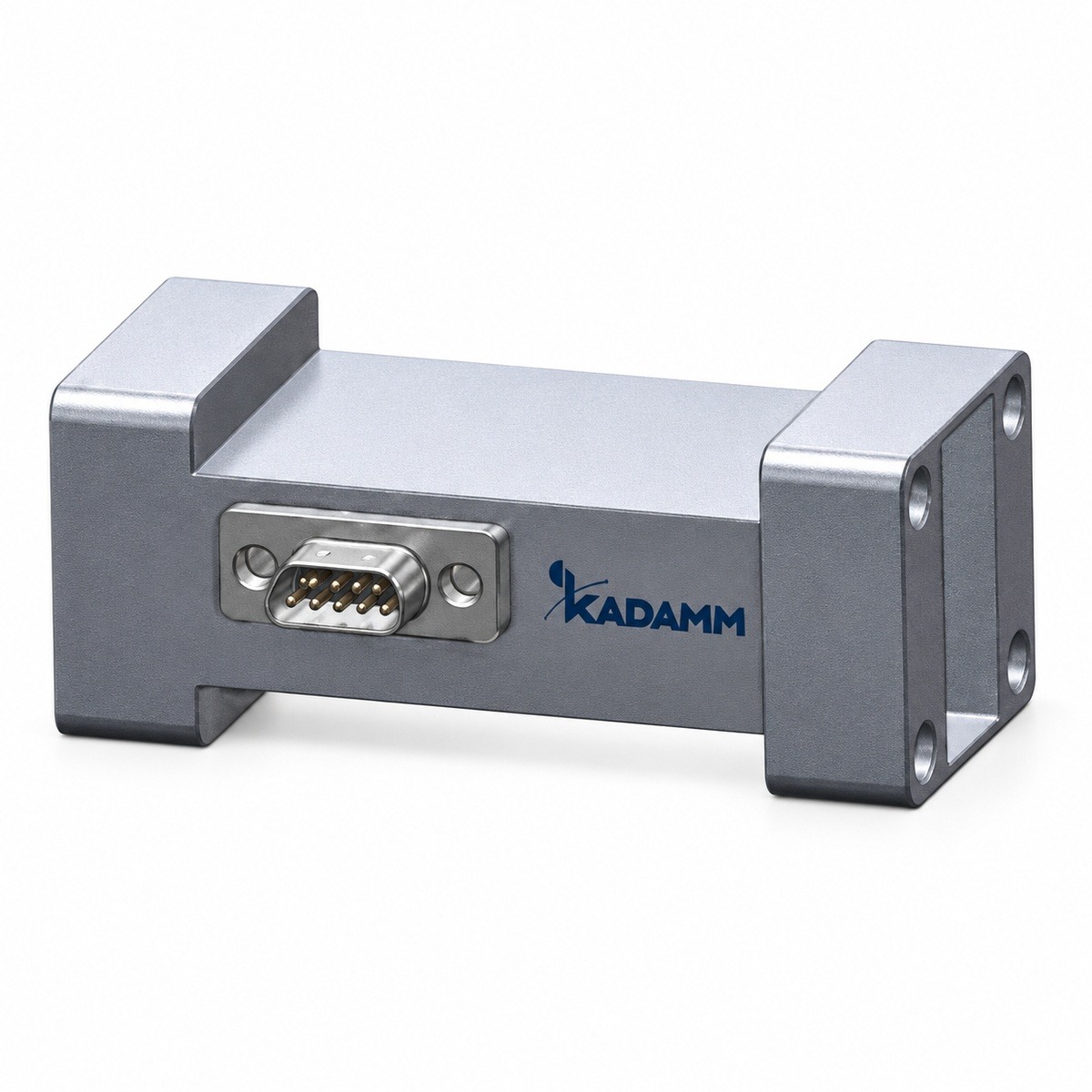

KADAMM АТЦ-Б — регулируемые аттенюаторы производства KADAMM (КАДАММ).
В серии 10 исполнений, общий охват частот — 8,2 – 30 ГГц.
Исполнения АТЦ-Б различаются по параметрам: частоты, потери, число разрядов, шаг ослабления, ослабл..
Артикул исполнения читается по таблице: после обозначения серии АТЦ-Б идут нижняя и верхняя границы полосы в мегагерцах; например, KADAMM АТЦ-11900/18000-31,5/0,5-Е работает в полосе 11,9–18 ГГц.
Аттенюатор снижает уровень сигнала на заданное число децибел и при этом не портит согласование: входное и выходное сопротивления остаются равными сопротивлению тракта. Его ставят перед входом прибора или приёмника, чтобы уровень не превысил допустимый, и между каскадами — чтобы развязать их.
Децибелы удобно считать по опорным точкам: 3 дБ — вдвое меньше мощности, 10 дБ — в десять раз, 20 дБ — в сто раз. Ослабленная мощность превращается в тепло, поэтому допустимая мощность аттенюатора — такой же важный параметр, как номинал.
Регулируемые аттенюаторы меняют ослабление без разрыва тракта; при выборе смотрят на пределы, шаг и погрешность установки.
Разброс по исполнениям АТЦ-Б: вносимое ослабление — 3–7,5 дБ. Значения для конкретного артикула — в таблице исполнений.
Принцип работы
Регулируемый аттенюатор KADAMM АТЦ-Б меняет ослабление без разрыва тракта — переключением резистивных звеньев, перемещением поглотителя или управляющим сигналом. Согласование с трактом сохраняется во всём диапазоне регулировки, поэтому уровень меняется без заметного роста отражений.
При выборе смотрят на пределы регулировки, шаг и погрешность установки ослабления.
Ключевые особенности
10 исполнений, 4 рабочие полосы.
Меньше всего потерь — у KADAMM АТЦ-8200/12400-30/2-Е и KADAMM АТЦ-8200/12400-30/2-Н.
Технические характеристики серии
Сводка по всем исполнениям KADAMM АТЦ-Б: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Частоты | 8,2–30 ГГц |
| Потери, дБ | от 3 до 7,5 |
| Число разрядов | 6-BIT; 4-BIT |
| Шаг ослабления, дБ | от 0,5 до 2 |
| Ослабл., дБ | от 30 до 31,5 |
| КСВН, не более | 1,5 |
Как читать характеристики
Таблица исполнений
Все 10 исполнений серии АТЦ-Б с артикулами для заявки.
В таблице указаны пределы: потери — не больше указанного.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул | Частоты, ГГц | Потери, дБ | Число разрядов | Шаг ослабления, дБ | Ослабл., дБ |
|---|---|---|---|---|---|
| KADAMM АТЦ-11900/18000-31,5/0,5-Е | 11,9-18 | 6,0 | 6-BIT | 0,5 | 31,5 |
| KADAMM АТЦ-11900/18000-31,5/0,5-Н | 11,9-18 | 6,0 | 6-BIT | 0,5 | 31,5 |
| KADAMM АТЦ-17600/26700-31,5/0,5-Е | 17,6-26,7 | 7,5 | 6-BIT | 0,5 | 31,5 |
| KADAMM АТЦ-17600/26700-31,5/0,5-Н | 17,6-26,7 | 7,5 | 6-BIT | 0,5 | 31,5 |
| KADAMM АТЦ-26500/30000-31,5/0,5-Е | 26,5-30 | 7,5 | 6-BIT | 0,5 | 31,5 |
| KADAMM АТЦ-26500/30000-31,5/0,5-Н | 26,5-30 | 7,5 | 6-BIT | 0,5 | 31,5 |
| KADAMM АТЦ-8200/12400-30/2-Е | 8,2-12,4 | 3,0 | 4-BIT | 2 | 30 |
| KADAMM АТЦ-8200/12400-30/2-Н | 8,2-12,4 | 3,0 | 4-BIT | 2 | 30 |
| KADAMM АТЦ-8200/12400-31,5/0,5-Е | 8,2-12,4 | 5,0 | 6-BIT | 0,5 | 31,5 |
| KADAMM АТЦ-8200/12400-31,5/0,5-Н | 8,2-12,4 | 5,0 | 6-BIT | 0,5 | 31,5 |
Как выбрать исполнение
Полосы исполнений серии KADAMM АТЦ-Б по таблице; справа — сколько исполнений с такой полосой.
Расчётный пример
Задача. Пример на цифрах исполнения KADAMM АТЦ-26500/30000-31,5/0,5-Н: что происходит с сигналом 10 Вт на входе.
Применение
Аттенюаторы применяют в измерениях и настройке СВЧ-оборудования, для защиты входов анализаторов и приёмников, выравнивания уровней в тракте и имитации затухания трассы при испытаниях.
Сколько исполнений АТЦ-Б работает на каждом участке диапазона (широкополосное учтено на всех участках, которые перекрывает):
Сценарии по отраслям
Монтаж и подключение
Документация и поставка
В поставку каждого исполнения KADAMM АТЦ-Б входят:
Техническое описание серии АТЦ-Б — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение АТЦ-Б или соседней серии.
Термины и стандарты
- Вносимые потери — ослабление полезного сигнала при прохождении через изделие, в децибелах.
Обозначения и размеры соответствуют стандартам:
- ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
- ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM АТЦ-Б | Аттенюаторы с цифровым управлением быстродействующие | 8,2 – 30 ГГц | 10 | — |
| KADAMM АТЦ | Цифровые аттенюаторы СВЧ | до 40 ГГц | 73 | — |
| KADAMM АТС | Ступенчатые аттенюаторы коаксиальные (ручные) | до 26,5 ГГц | 72 | SMA, N, 3,5 мм |
| KADAMM АТР | Регулируемые аттенюаторы коаксиальные (плавные) | до 18 ГГц | 22 | N, SMA |
| KADAMM АТН | Аттенюаторы, управляемые напряжением | 500 МГц – 40 ГГц | 9 | SMA, 2,92 мм |
Когда брать соседнюю серию: нужны частоты выше, чем у АТЦ-Б — KADAMM АТЦ; нужны частоты ниже, чем у АТЦ-Б — KADAMM АТС.
