Регулируемые аттенюаторы KADAMM (КАДАММ) серии АТПР: меняют ослабление вручную, по коду или напряжению.
О серии
KADAMM АТПР — регулируемые аттенюаторы производства KADAMM (КАДАММ).
В серии 3 исполнения, общий охват частот — 20 МГц – 40 ГГц. Подключение — 2,92 мм.
Внутри серии АТПР меняются частоты, потери, соединители, диапазон ослабления, шаг ослабления, погрешность ослабления — по ним и выбирают исполнение.
Артикул исполнения читается по таблице: после обозначения серии АТПР идут нижняя и верхняя границы полосы в мегагерцах; например, KADAMM АТПР-100/40000-31,5-0,5 работает в полосе 100 МГц – 40 ГГц.
Аттенюатор снижает уровень сигнала на заданное число децибел и при этом не портит согласование: входное и выходное сопротивления остаются равными сопротивлению тракта. Его ставят перед входом прибора или приёмника, чтобы уровень не превысил допустимый, и между каскадами — чтобы развязать их.
Децибелы удобно считать по опорным точкам: 3 дБ — вдвое меньше мощности, 10 дБ — в десять раз, 20 дБ — в сто раз. Ослабленная мощность превращается в тепло, поэтому допустимая мощность аттенюатора — такой же важный параметр, как номинал.
Регулируемые аттенюаторы меняют ослабление без разрыва тракта; при выборе смотрят на пределы, шаг и погрешность установки.
Разброс по исполнениям АТПР: вносимое ослабление — 7–12 дБ. Значения для конкретного артикула — в таблице исполнений.
Соединитель 2,92 мм работает до 40 ГГц и механически совместим с SMA и 3,5 мм.
Принцип работы
Регулируемый аттенюатор KADAMM АТПР меняет ослабление без разрыва тракта — переключением резистивных звеньев, перемещением поглотителя или управляющим сигналом. Согласование с трактом сохраняется во всём диапазоне регулировки, поэтому уровень меняется без заметного роста отражений.
При выборе смотрят на пределы регулировки, шаг и погрешность установки ослабления.
Конструкция и материалы

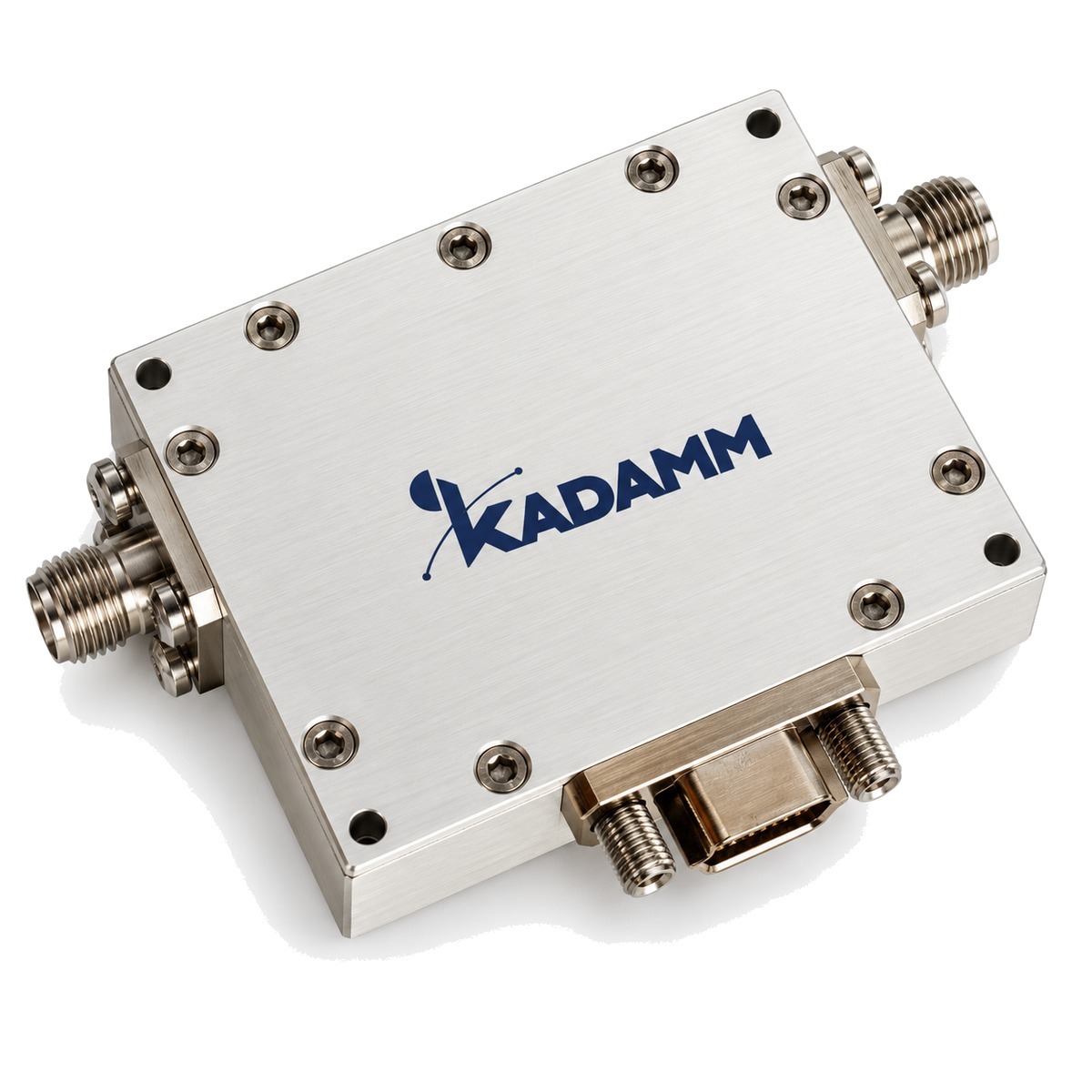

Модуль KADAMM АТПР собран в металлическом корпусе, который экранирует схему и отводит тепло. Высокочастотные входы и выходы выведены на коаксиальные соединители, питание и управление — на отдельный разъём или выводы.
Ключевые особенности
3 исполнения, 3 рабочие полосы. Самая широкая полоса — 20 МГц – 18 ГГц у KADAMM АТПР-20/18000-63,75-0,25.
Меньше всего потерь — у KADAMM АТПР-100/40000-31,5-0,5.
Лучшее согласование в серии — у KADAMM АТПР-100/40000-31,5-0,5.
2,92 мм (розетка) — у 1 исполнения.
Технические характеристики серии
Сводка по всем исполнениям KADAMM АТПР: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Частоты | 20 МГц – 40 ГГц |
| Потери, дБ | от 7 до 12 |
| Соединитель | 2,92 мм (розетка) |
| Диапазон ослабления, дБ | от 0 до 63,75 |
| Шаг ослабления, дБ | от 0,25 до 0,5 |
| Погрешность ослабления, ±дБ | 1,2 (0,5–15 дБ); 2 (15–31,5 дБ); ±2dB |
| КСВН, типовое | от 1,6 до 2 |
| Входная мощность, дБм | 25 |
| Управление | ±3,3 В, логика «1» +1,2…+3,3 В, разъём 15 контактов |
| Рабочая температура, °C | -45–+85 — KADAMM АТПР-100/40000-31,5-0,5 |
Как читать характеристики
Таблица исполнений
Все 3 исполнения серии АТПР с артикулами для заявки.
В таблице указаны пределы: потери, входная мощность — не больше указанного.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул | Частоты, ГГц | Потери, дБ | Соединитель | Диапазон ослабления, дБ | Шаг ослабления, дБ | Погрешность ослабления, ±дБ | КСВН, типовое | Входная мощность, дБм | Управление |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM АТПР-100/40000-31,5-0,5 | 0,1–40 | 7 (тип. 6,5) | 2,92 мм (розетка) | 0–31,5 | 0,5 | 1,2 (0,5–15 дБ); 2 (15–31,5 дБ) | 1,6 (не более 2) | 25 (опционально до 28) | ±3,3 В, логика «1» +1,2…+3,3 В, разъём 15 контактов |
| KADAMM АТПР-20/18000-63,75-0,25 | 0,02–18 | 8 | — | 0–63,75 | 0,25 | ±2dB | 2 | 25 | — |
| KADAMM АТПР-500/40000-63,5-0,5 | 0,5–40 | 12 | — | 0–63,5 | 0,5 | ±2dB | 2 | 25 | — |
Как выбрать исполнение
Полосы исполнений серии KADAMM АТПР по таблице; справа — сколько исполнений с такой полосой.
Расчётный пример
Задача. Пример на цифрах исполнения KADAMM АТПР-20/18000-63,75-0,25: что происходит с сигналом 10 Вт на входе.
Применение
Аттенюаторы применяют в измерениях и настройке СВЧ-оборудования, для защиты входов анализаторов и приёмников, выравнивания уровней в тракте и имитации затухания трассы при испытаниях.
Сколько исполнений АТПР работает на каждом участке диапазона (широкополосное учтено на всех участках, которые перекрывает):
Сценарии по отраслям
Монтаж и подключение
Документация и поставка
В поставку каждого исполнения KADAMM АТПР входят:
Техническое описание серии АТПР — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение АТПР или соседней серии.
Термины и стандарты
- КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).
- Вносимые потери — ослабление полезного сигнала при прохождении через изделие, в децибелах.
- Допустимая мощность — наибольшая мощность непрерывного сигнала, которую изделие выдерживает длительно.
- Погрешность ослабления — допустимое отклонение фактического ослабления от номинала.
Обозначения и размеры соответствуют стандартам:
- ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
- ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM АТПР | Программируемые аттенюаторы СВЧ | 20 МГц – 40 ГГц | 3 | 2,92 мм |
| KADAMM АТС | Ступенчатые аттенюаторы коаксиальные (ручные) | до 26,5 ГГц | 72 | SMA, N, 3,5 мм |
| KADAMM АТР | Регулируемые аттенюаторы коаксиальные (плавные) | до 18 ГГц | 22 | N, SMA |
| KADAMM АТЦ | Цифровые аттенюаторы СВЧ | до 40 ГГц | 73 | — |
| KADAMM АТН | Аттенюаторы, управляемые напряжением | 500 МГц – 40 ГГц | 9 | SMA, 2,92 мм |
Когда брать соседнюю серию: нужно подключение через коаксиальные соединители — KADAMM АТС; нужны частоты ниже, чем у АТПР — KADAMM АТЦ.
Вопросы и ответы
