Аттенюаторы коаксиальные регулируемые высокой мощности KADAMM АТР-ВМ
Регулируемые аттенюаторы KADAMM (КАДАММ) серии АТР-ВМ: меняют ослабление вручную, по коду или напряжению.
900 МГц – 10,5 ГГцисполнений 7мощность до 300 ВтКСВН от 1,5
▤
Подберём Аттенюаторы коаксиальные регулируемые высокой мощности АТР-ВМ под ваш объектПришлите частоты, мощность, тип опоры или план помещения — инженеры KADAMM проверят модель, посчитают уровни сигнала и пришлют КП в течение рабочего дня.

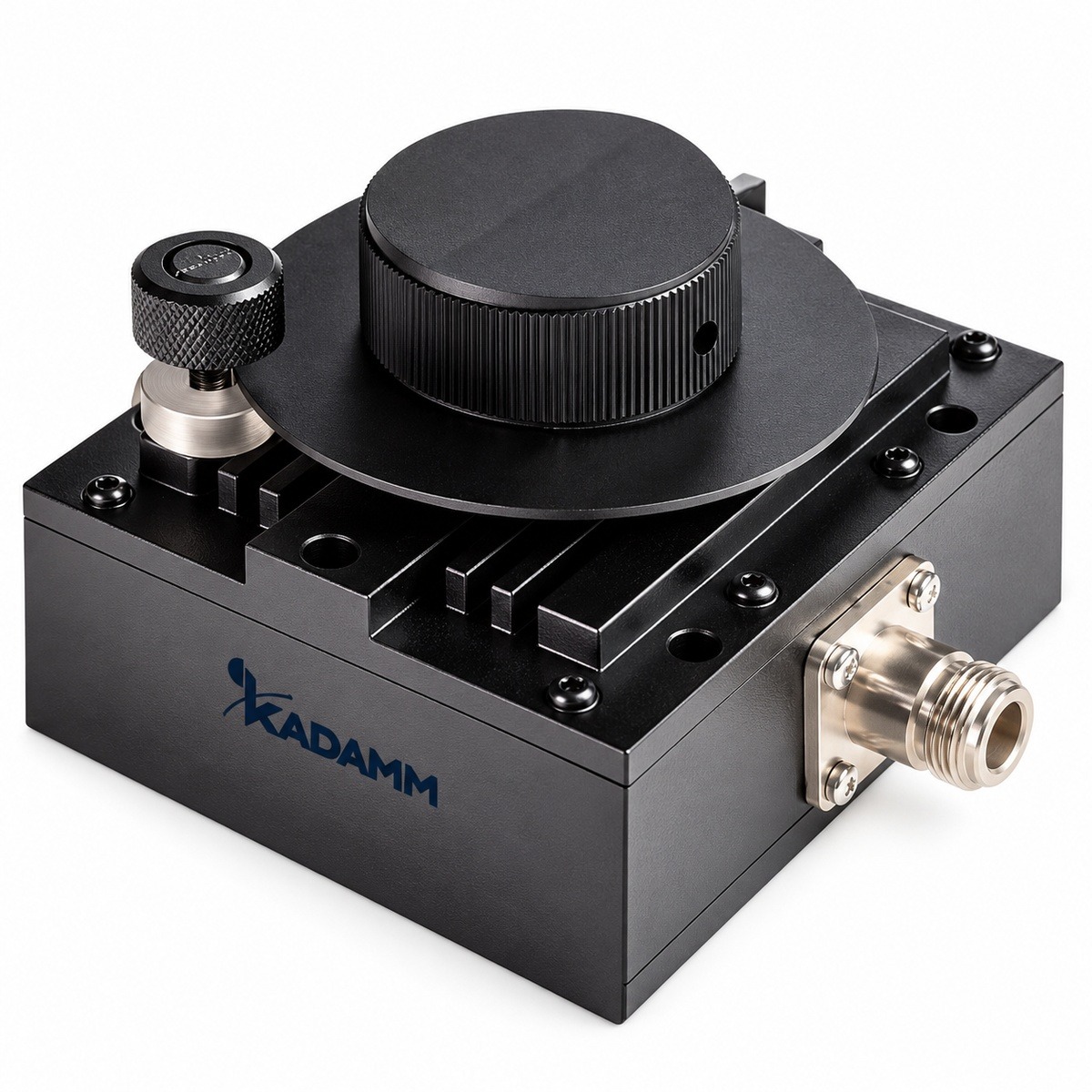

KADAMM АТР-ВМ — регулируемые аттенюаторы производства KADAMM (КАДАММ).
В серии 7 исполнений, общий охват частот — 900 МГц – 10,5 ГГц.
Внутри серии АТР-ВМ меняются частоты, мощность, КСВН, ослабл. — по ним и выбирают исполнение.
Артикул исполнения читается по таблице: после обозначения серии АТР-ВМ идут нижняя и верхняя границы полосы в мегагерцах; например, KADAMM АТР-5000/6000-0/15-100-N(р)-N(р)-М работает в полосе 5–6 ГГц.
Аттенюатор снижает уровень сигнала на заданное число децибел и при этом не портит согласование: входное и выходное сопротивления остаются равными сопротивлению тракта. Его ставят перед входом прибора или приёмника, чтобы уровень не превысил допустимый, и между каскадами — чтобы развязать их.
Децибелы удобно считать по опорным точкам: 3 дБ — вдвое меньше мощности, 10 дБ — в десять раз, 20 дБ — в сто раз. Ослабленная мощность превращается в тепло, поэтому допустимая мощность аттенюатора — такой же важный параметр, как номинал.
Регулируемые аттенюаторы меняют ослабление без разрыва тракта; при выборе смотрят на пределы, шаг и погрешность установки.
Разброс по исполнениям АТР-ВМ: КСВН — 1,5–1,6 (при КСВН 1,6 отражается около 5 % мощности); мощность — 50–300 Вт. Значения для конкретного артикула — в таблице исполнений.
Аттенюатор на входе прибора защищает его от перегрузки и уменьшает влияние отражений на результат измерения.
Принцип работы
Регулируемый аттенюатор KADAMM АТР-ВМ меняет ослабление без разрыва тракта — переключением резистивных звеньев, перемещением поглотителя или управляющим сигналом. Согласование с трактом сохраняется во всём диапазоне регулировки, поэтому уровень меняется без заметного роста отражений.
При выборе смотрят на пределы регулировки, шаг и погрешность установки ослабления.
Конструкция и материалы
Модуль KADAMM АТР-ВМ собран в металлическом корпусе, который экранирует схему и отводит тепло. Высокочастотные входы и выходы выведены на коаксиальные соединители, питание и управление — на отдельный разъём или выводы.
До 300 Вт Наибольшую мощность держат KADAMM АТР-5000/6000-0/15-300-N(р)-N(р)-М, KADAMM АТР-900/4000-0/25-300-N(р)-N(р)-М и ещё 1 исполнение.
✓
КСВН от 1,5 Лучшее согласование в серии — у KADAMM АТР-900/4000-0/10-50-N(р)-N(р)-М, KADAMM АТР-900/4000-0/20-100-N(р)-N(р)-М и ещё 1 исполнение.
Технические характеристики серии
Сводка по всем исполнениям KADAMM АТР-ВМ: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
Параметр
Значения в серии
Частоты
900 МГц – 10,5 ГГц
Мощн., Вт
от 50 до 300
КСВН
от 1,5 до 1,6
Ослабл., дБ
от 0 до 25
Соединитель входа
N (р)
Соединитель выхода
N (р)
Исполнения под заказ. Параметры, которых нет в таблицах, другие разъёмы, длины выводов и комплектацию уточните у инженеров KADAMM: пришлите частоты, мощность и условия установки — подберём исполнение и подготовим спецификацию.
Как читать характеристики
ПолосаПараметры таблицы гарантированы только внутри полосы исполнения, у её краёв они обычно хуже, чем в середине. Поэтому полосу берут с запасом по обоим краям. Самая узкая полоса в серии АТР-ВМ — 9,5–10,5 ГГц, самая широкая — 900 МГц – 4 ГГц.
МощностьВ столбце «Мощн., Вт» — непрерывная мощность, которую исполнение выдерживает длительно: от 50 до 300 Вт. Для импульсного режима допустимый уровень уточняют отдельно.
Таблица исполнений
Все 7 исполнений серии АТР-ВМ с артикулами для заявки.
В таблице указаны пределы: КСВН — не больше указанного.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
Артикул
Частоты, ГГц
Мощн., Вт
КСВН
Ослабл., дБ
KADAMM АТР-5000/6000-0/15-100-N(р)-N(р)-М
5,0-6,0
100
1,55
0-15
KADAMM АТР-5000/6000-0/15-300-N(р)-N(р)-М
5,0-6,0
300
1,55
0-15
KADAMM АТР-900/4000-0/10-50-N(р)-N(р)-М
0,9-4,0
50
1,5
0-10
KADAMM АТР-900/4000-0/20-100-N(р)-N(р)-М
0,9-4,0
100
1,5
0-20
KADAMM АТР-900/4000-0/25-300-N(р)-N(р)-М
0,9-4,0
300
1,5
0-25
KADAMM АТР-9500/10500-0/12-100-N(р)-N(р)-М
9,5-10,5
100
1,6
0-12
KADAMM АТР-9500/10500-0/12-300-N(р)-N(р)-М
9,5-10,5
300
1,6
0-12
Как выбрать исполнение
1Полоса. По столбцу «Частоты, ГГц» оставьте исполнения, полоса которых накрывает все частоты системы с запасом по краям. Например, частоту 900 МГц перекрывают 3 исполнения, в том числе KADAMM АТР-900/4000-0/10-50-N(р)-N(р)-М и KADAMM АТР-900/4000-0/20-100-N(р)-N(р)-М.
2Мощность. Сравните мощность передатчика с допустимой для исполнения и оставьте запас.
3КСВН. Если этот параметр для вас главный, начните с KADAMM АТР-900/4000-0/10-50-N(р)-N(р)-М, KADAMM АТР-900/4000-0/20-100-N(р)-N(р)-М и ещё 1 исполнение.
4Заявка. Запишите полный артикул выбранного исполнения из таблицы — по нему готовится предложение.
Полосы исполнений серии KADAMM АТР-ВМ по таблице; справа — сколько исполнений с такой полосой.
Расчётный пример
Задача. В тракте подряд стоят два исполнения KADAMM АТР-ВМ с наибольшим в серии КСВН 1,6.
1Два исполнения с КСВН 1,6 подряд в худшем случае, когда отражения складываются в фазе: 2 × (1,6 − 1) / (1,6 + 1) = 0,462; суммарный КСВН (1 + 0,462) / (1 − 0,462) = 2,71, отражается 21,3 % мощности.
2С исполнениями, у которых КСВН 1,5, та же пара даёт не больше 2,33 — поэтому в длинных цепочках узлов выбирают исполнения с меньшим КСВН.
Применение
Аттенюаторы применяют в измерениях и настройке СВЧ-оборудования, для защиты входов анализаторов и приёмников, выравнивания уровней в тракте и имитации затухания трассы при испытаниях.
Настройка уровней на стендах
Автоматизированные измерения
Имитация затухания трассы
Сколько исполнений АТР-ВМ работает на каждом участке диапазона (широкополосное учтено на всех участках, которые перекрывает):
ниже 1 ГГц3 исполнения
1–4 ГГц (L, S)3 исполнения
4–12 ГГц (C, X)4 исполнения
Сценарии по отраслям
РадиолокацияВсе 7 исполнений АТР-ВМ работают в полосах S, C и X. В радиолокационных трактах на первом месте допустимая мощность и работа в широком диапазоне температур.
СвязьВсе 7 исполнений АТР-ВМ работают в полосах от L до X. В радиорелейных и сотовых трактах решают малые потери и стабильность параметров на открытом воздухе.
Спутниковые станцииВ полосах C работают 2 исполнения АТР-ВМ, например KADAMM АТР-5000/6000-0/15-100-N(р)-N(р)-М. В земных станциях спутниковой связи важны малые потери на приёме и запас по мощности на передаче.
ИзмеренияВесь ряд АТР-ВМ пригоден для стендовых трактов. На стендах и в лабораториях ценят малый КСВН и повторяемость параметров от подключения к подключению.
Монтаж и подключение
✓Модули KADAMM АТР-ВМ устанавливают на теплоотводящее основание и подключают питание и управление по схеме из технического описания.
✓Высокочастотные входы и выходы подключают через соединители по таблице исполнений; перед включением проверяют, что выход нагружен.
Документация и поставка
В поставку каждого исполнения KADAMM АТР-ВМ входят:
✓Аттенюатор
✓Паспорт изделия
Техническое описание серии АТР-ВМ — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение АТР-ВМ или соседней серии.
Термины и стандарты
КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).
Обозначения и размеры соответствуют стандартам:
ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
ГОСТ 18238-72 — термины линий передачи СВЧ
ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
Серия
Изделия
Охват частот
Исполнений
Подключение
KADAMM АТР-ВМ
Аттенюаторы коаксиальные регулируемые высокой мощности
Когда брать соседнюю серию: нужны частоты выше, чем у АТР-ВМ — KADAMM АТР.
Когда выбирают Аттенюаторы коаксиальные регулируемые высокой мощности KADAMM АТР-ВМ: Аттенюаторы применяют в измерениях и настройке СВЧ-оборудования, для защиты входов анализаторов и приёмников, выравнивания уровней в тракте и имитации затухания трассы при испытаниях.
Вопросы и ответы
Как выбрать аттенюатор по мощности?+
Допустимая мощность аттенюатора должна быть больше мощности на его входе с запасом: почти вся она, кроме прошедшей на выход части, рассеивается в нём теплом.
Какой диапазон частот у изделий KADAMM АТР-ВМ?+
Серия АТР-ВМ в целом перекрывает 900 МГц – 10,5 ГГц. Полоса у каждого исполнения своя — она указана в таблице исполнений.
Какую мощность выдерживают исполнения АТР-ВМ?+
От 50 до 300 Вт. Наибольшую мощность держат KADAMM АТР-5000/6000-0/15-300-N(р)-N(р)-М, KADAMM АТР-900/4000-0/25-300-N(р)-N(р)-М и ещё 1 исполнение.
У какого исполнения АТР-ВМ самый низкий КСВН?+
Самый низкий КСВН — 1,5 — у KADAMM АТР-900/4000-0/10-50-N(р)-N(р)-М, KADAMM АТР-900/4000-0/20-100-N(р)-N(р)-М и ещё 1 исполнение.
Чем серия KADAMM АТР-ВМ отличается от KADAMM АТР?+
KADAMM АТР — «Регулируемые аттенюаторы коаксиальные (плавные)», охват до 18 ГГц. Остальные соседние серии сравнены в таблице выше.
Можно ли набрать нужный номинал из двух аттенюаторов АТР-ВМ?+
Да: ослабления в децибелах складываются, например 10 дБ и 3 дБ дают 13 дБ. Учтите, что КСВН каждого звена добавляет отражения.
Чем аттенюатор АТР-ВМ отличается от согласованной нагрузки?+
Нагрузка поглощает всю падающую мощность, а аттенюатор пропускает на выход заданную долю и рассеивает остальное. Обе стороны аттенюатора согласованы с трактом, поэтому его можно ставить между любыми двумя узлами.
Как подобрать номинал для защиты входа прибора?+
Номинал в децибелах — это 10 · lg(Pист / Pдоп), где Pист — мощность источника, Pдоп — допустимая мощность на входе прибора; к результату добавляют запас.
Как пересчитать КСВН АТР-ВМ в отражённую мощность?+
Коэффициент отражения равен (КСВН − 1) / (КСВН + 1), доля отражённой мощности — его квадрат. Для КСВН 1,6 это 5,3 %.
Можно ли получить расчёт под мой тракт?+
Да. Пришлите частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM (КАДАММ) посчитают потери и отражения и предложат исполнение.
Как заказать исполнение АТР-ВМ?+
Назовите полный артикул из таблицы, например «KADAMM АТР-5000/6000-0/15-100-N(р)-N(р)-М», и количество. Если подходящей строки нет, пришлите частоты, мощность и способ подключения — подберём ближайшее исполнение.
Какие документы есть на серию KADAMM АТР-ВМ?+
В блоке документов — техническое описание серии АТР-ВМ и каталог СВЧ-компонентов KADAMM (КАДАММ); сертификаты и декларации высылаем по запросу.
