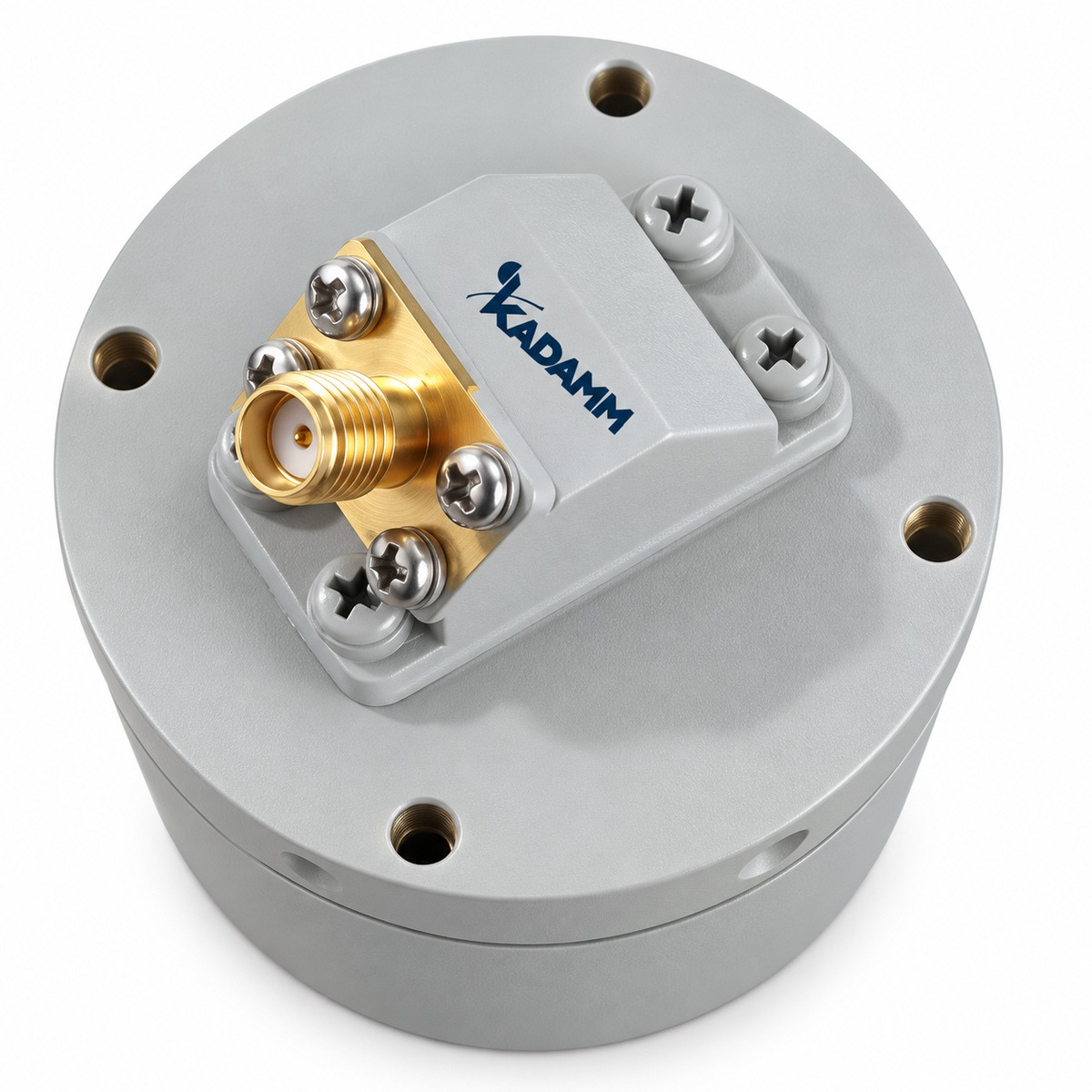

Спиральные антенны KADAMM в серии АСП-П: 27 моделей, 100 МГц – 40 ГГц, соединители SMA.
О серии
Спиральные антенны серии АСП-П работают с круговой поляризацией в широкой полосе частот. В серии АСП-П — 27 моделей, общий диапазон 100 МГц – 40 ГГц, соединители SMA.
По моделям KADAMM АСП-П: КСВН от 2,2 до 2,5; усиление от 1 до 8 дБ; мощность от 5 до 300 Вт. Исполнения АСП-П различаются по параметрам: частоты, коэффициент усиления, мощность, КСВН, соединители, габариты.
Где применяют KADAMM АСП-П: измерения с круговой поляризацией; радиомониторинг; пеленгация. Нужное исполнение АСП-П выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Исполнения серии
| Артикул | Частоты, ГГц | Ку, дБ | Мощн., Вт | КСВН | Соединитель | Габариты, мм | Поляризация | КСВН (тип.) | Материал |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM АСП-100/1000-3,5-SMA(р)-П | 0,1-1 | 3,5 | 50 (непрерывная), 100 (импульсная) | — | SMA (розетка) | 1270Ø1000 | правая круговая | 2,5 | композитный материал |
| KADAMM АСП-1000/10000-3-N(р)-П | 1-10 | 3 | 300 | — | — | Ø166×235 | правая круговая | 1,8 | — |
| KADAMM АСП-1000/12000-3,6-П | 1-12 | 3,6 | — | — | — | Ø167×237 | правая круговая | 1,8 | — |
| KADAMM АСП-1000/12000-8-П | 1-12 | 8 | — | 2,5 | — | Ø155×420 | правая круговая | — | — |
| KADAMM АСП-1000/18000-SMA(р)-П | 1-18 | 0-6 | 5 (непрерывная), 100 (импульсная) | — | SMA (розетка) | Ø65×59,5 | L-H круговая | 1,5 | алюминий |
| KADAMM АСП-1000/4000-4-N(р)-П | 1-4 | 4 | 10 (непрерывная), 300 (импульсная) | — | N (розетка) | Ø140,0×80,0 | R-H круговая | 1,5 | алюминий |
| KADAMM АСП-1000/6000-2-SMA(р)-П | 1-6 | 2 | 20 (непрерывная), 100 (импульсная) | — | SMA (розетка) | Ø102×52,49 | R-H круговая | 1,5 | алюминий |
| KADAMM АСП-1000/6000-SMA(р)-П | 1-6 | 1-5 | — | 2,5 | SMA (розетка) | φ90x60 | — | — | — |
| KADAMM АСП-10000/40000-0-2,92(р)-П | 10-40 | -4-6 | — | 2,5 | 2,92K | φ31,5x20,7 | — | — | — |
| KADAMM АСП-18000/40000-5-2,92(р)-П | 18-40 | 5 | 15 | — | 2,92 (розетка) | Ø33,2×36,9 | R-H круговая | 2,5 | алюминий / стеклотекстолит |
| KADAMM АСП-200/1000-4-N(р)-П | 0,2-1 | 4 | 300 | — | — | Ø440×992 | правая круговая | 1,8 | — |
| KADAMM АСП-200/2000-SMA(р)-П | 0,2-2 | -2-2 | — | 2,5 | SMA (розетка) | φ500x160 | — | — | — |
| KADAMM АСП-2000/18000-2-SMA(р)-П | 2-18 | 2 | — | — | SMA (розетка) | 82,55×82,55×48,26 | R-H круговая | 1,5 | алюминий |
| KADAMM АСП-2000/18000-2-SMA(р)-П-Р | 2-18 | 2 | 5 (непрерывная), 100 (импульсная) | — | SMA (розетка) | Ø63×56,4 | R-H круговая | 1,5 | алюминий |
| KADAMM АСП-2000/18000-SMA(р)-П | 2-18 | -1-3 | — | 2,5 | SMA (розетка) | φ61x55 | — | — | — |
| KADAMM АСП-2000/6000-SMA(р)-П | 2-6 | -2--2 | — | 2,5 | SMA (розетка) | φ60x60 | — | — | — |
| KADAMM АСП-2500/18000-SMA(р)-П | 2,5-18 | 3-5 | — | 2,5 | SMA (розетка) | φ50x56 | — | — | — |
| KADAMM АСП-400/2000-N(р)-П | 0,4-2 | -5-2 | — | 2,2 | N (розетка) | Ø236x153 | — | — | — |
| KADAMM АСП-400/6000-3-N(р)-П | 0,4-6 | 3 | 10 (непрерывная), 300 (импульсная) | — | N (розетка) | Ø406,0×175,0 | R-H круговая | 1,5 | алюминий |
| KADAMM АСП-4000/8000-SMA(р)-П | 4-8 | 2-4 | — | 2,5 | SMA (розетка) | φ50x45 | — | — | — |
| KADAMM АСП-500/6000-3-SMA(р)-П | 0,5-6 | 3 | — | — | SMA (розетка) | Ø160×79,4 | R-H круговая | 1,5 | алюминий |
| KADAMM АСП-500/6000-4-N(р)-П | 0,5-6 | 4 | — | — | N (розетка) | Ø160×79,5 | R-H круговая | 1,5 | алюминий |
| KADAMM АСП-5000/15000-0-SMA(р)-П | 5-15 | 1,5-4 | — | 2,5 | SMA (розетка) | 28x28x31 | — | — | — |
| KADAMM АСП-750/6000-3-N(р)-П | 0,75-6 | 3 | — | — | N (розетка) | Ø206×130,5 | L-H круговая | 1,5 | алюминий |
| KADAMM АСП-750/6000-3-SMA(р)-П | 0,75-6 | 3 | — | — | SMA (розетка) | Ø206,0×130,5 | R-H круговая | 1,5 | алюминий |
| KADAMM АСП-800/10000-SMA(р)-П | 0,8-10 | -2-2 | — | 2,5 | SMA (розетка) | φ205x90 | — | — | — |
| KADAMM АСП-8000/18000-SMA(р)-П | 8-18 | 1-5 | — | 2,5 | SMA (розетка) | φ30x26 | — | — | — |
Вопросы по серии
Общий диапазон серии АСП-П — 100 МГц – 40 ГГц; полоса каждой модели указана в таблице исполнений.
В серии АСП-П — SMA. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM АСП-100/1000-3,5-SMA(р)-П», и количество.
К серии АСП-П прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
