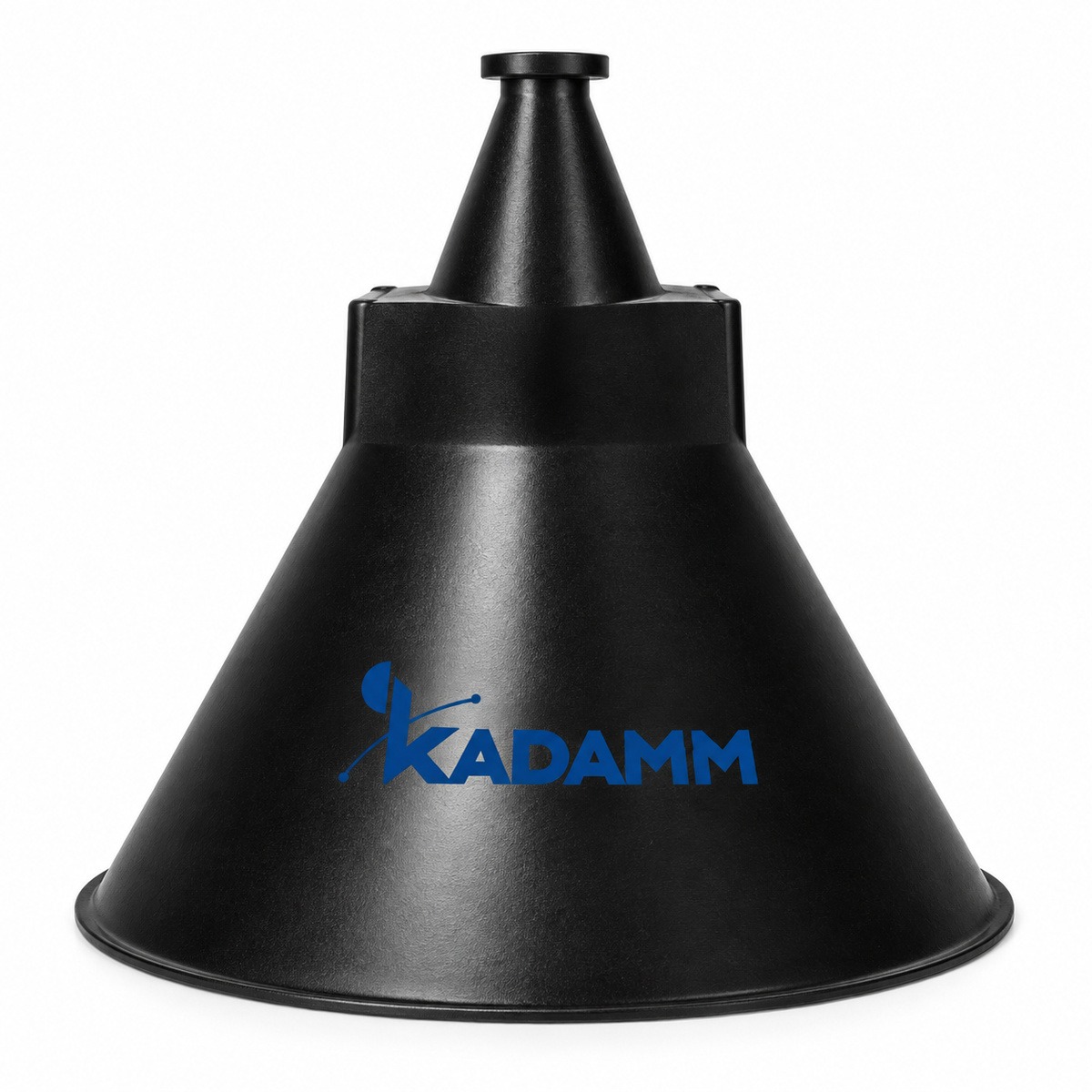

Линзовые антенны KADAMM в серии АЛ-К: 27 моделей, 1 – 40 ГГц, соединители SMA.
О серии
Линзовые антенны серии АЛ-К фокусируют излучение рупора диэлектрической линзой и сужают луч без громоздкого зеркала. Состав серии АЛ-К: 27 моделей, общий диапазон 1 – 40 ГГц, соединители SMA.
По моделям KADAMM АЛ-К: КСВН от 1,5 до 2,5; усиление от 15 до 35 дБ. Модели внутри серии АЛ-К отличаются параметрами: частоты, коэффициент усиления, КСВН, соединители, волновод, диаметр.
Типовые задачи для серии АЛ-К: измерения в ближней и дальней зоне; радиолокационные датчики; квазиоптические измерительные стенды. Нужное исполнение АЛ-К выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Исполнения серии
| Артикул | Частоты, ГГц | Ку, дБ | КСВН | Соединитель | Волновод | Диаметр, мм | Луч, ° | Длина, мм | УБЛ Е, дБ |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM АЛ-1000/25000-15-SMA(р)-К | 1-25 | 15 | 2 | SMA (розетка) | — | — | — | — | — |
| KADAMM АЛ-8200/12400-SMA(р)-К | 8,2-12,4 | — | 1,5 | SMA (розетка) | WR90 | — | — | — | — |
| KADAMM АЛ-8500/11500-30-К | 8,5-11,5 | 30 | — | — | — | — | — | — | — |
| KADAMM АЛ-WR28-21-К | 26,5-40,0 | 21 | 2,5 | FBP-320 | WR28 | 50 | 10-13 | 80 | ≤-15 |
| KADAMM АЛ-WR28-25-К | 26,5-40,0 | 25 | 2,5 | FBP-320 | WR28 | 80 | 6-9 | 100 | ≤-15 |
| KADAMM АЛ-WR28-27-К | 26,5-40,0 | 27 | 2,5 | FBP-320 | WR28 | 100 | 4-7 | 120 | ≤-15 |
| KADAMM АЛ-WR28-30-К | 38-40 | 30 | — | — | WR28 | — | — | — | — |
| KADAMM АЛ-WR28-31-К | 26,5-40,0 | 31 | 2,5 | FBP-320 | WR28 | 150 | 3-5 | 170 | ≤-15 |
| KADAMM АЛ-WR28-33-К | 26,5-40,0 | 33 | 2,5 | FBP-320 | WR28 | 200 | 2-4 | 220 | ≤-15 |
| KADAMM АЛ-WR34-19-К | 22,0-33,0 | 19 | 2,5 | FBP-260 | WR34 | 50 | 12-16 | 80 | ≤-15 |
| KADAMM АЛ-WR34-23-К | 22,0-33,0 | 23 | 2,5 | FBP-260 | WR34 | 80 | 7-10 | 100 | ≤-15 |
| KADAMM АЛ-WR34-25-К | 22,0-33,0 | 25 | 2,5 | FBP-260 | WR34 | 100 | 6-9 | 120 | ≤-15 |
| KADAMM АЛ-WR34-29-К | 22,0-33,0 | 29 | 2,5 | FBP-260 | WR34 | 150 | 3-6 | 170 | ≤-15 |
| KADAMM АЛ-WR34-31-К | 22,0-33,0 | 31 | 2,5 | FBP-260 | WR34 | 200 | 2-4 | 220 | ≤-15 |
| KADAMM АЛ-WR42-21-К | 18,0-26,5 | 21 | 2,5 | FBP-220 | WR42 | 80 | 9-12 | 100 | ≤-15 |
| KADAMM АЛ-WR42-23-К | 18,0-26,5 | 23 | 2,5 | FBP-220 | WR42 | 100 | 7-10 | 120 | ≤-15 |
| KADAMM АЛ-WR42-27-К | 18,0-26,5 | 27 | 2,5 | FBP-220 | WR42 | 150 | 4-7 | 170 | ≤-15 |
| KADAMM АЛ-WR42-29-К | 18,0-26,5 | 29 | 2,5 | FBP-220 | WR42 | 200 | 3-6 | 220 | ≤-15 |
| KADAMM АЛ-WR42-35-К | 18-26,5 | 35 | — | — | WR42 | — | — | — | — |
| KADAMM АЛ-WR51-22-К | 14,5-22,0 | 22 | 2,5 | FBP-180 | WR51 | 100 | 9-12 | 120 | ≤-15 |
| KADAMM АЛ-WR51-25-К | 14,5-22,0 | 25 | 2,5 | FBP-180 | WR51 | 150 | 6-9 | 170 | ≤-15 |
| KADAMM АЛ-WR51-28-К | 14,5-22,0 | 28 | 2,5 | FBP-180 | WR51 | 200 | 4-7 | 220 | ≤-15 |
| KADAMM АЛ-WR62-23-К | 12,5-18,0 | 23 | 2,5 | FBP-140 | WR62 | 150 | 7-10 | 170 | ≤-15 |
| KADAMM АЛ-WR62-26-К | 12,5-18,0 | 26 | 2,5 | FBP-140 | WR62 | 200 | 5-8 | 220 | ≤-15 |
| KADAMM АЛ-WR62-28-К | 12,4-18,0 | 28 | 2,5 | FBP-140 | WR62 | 250 | 3-6 | 270 | ≤-15 |
| KADAMM АЛ-WR75-26-К | 10,0-15,0 | 26 | 2,5 | FBP-120 | WR75 | 250 | 7-10 | 270 | ≤-15 |
| KADAMM АЛ-WR90-25-К | 8,2-12,4 | 25 | 2,5 | FBP-100 | WR90 | 250 | 7-10 | 270 | ≤-15 |
Вопросы по серии
Общий диапазон серии АЛ-К — 1 – 40 ГГц; полоса каждой модели указана в таблице исполнений.
В серии АЛ-К — SMA. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM АЛ-1000/25000-15-SMA(р)-К», и количество.
К серии АЛ-К прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
Другие серии раздела — каталог KADAMM.
