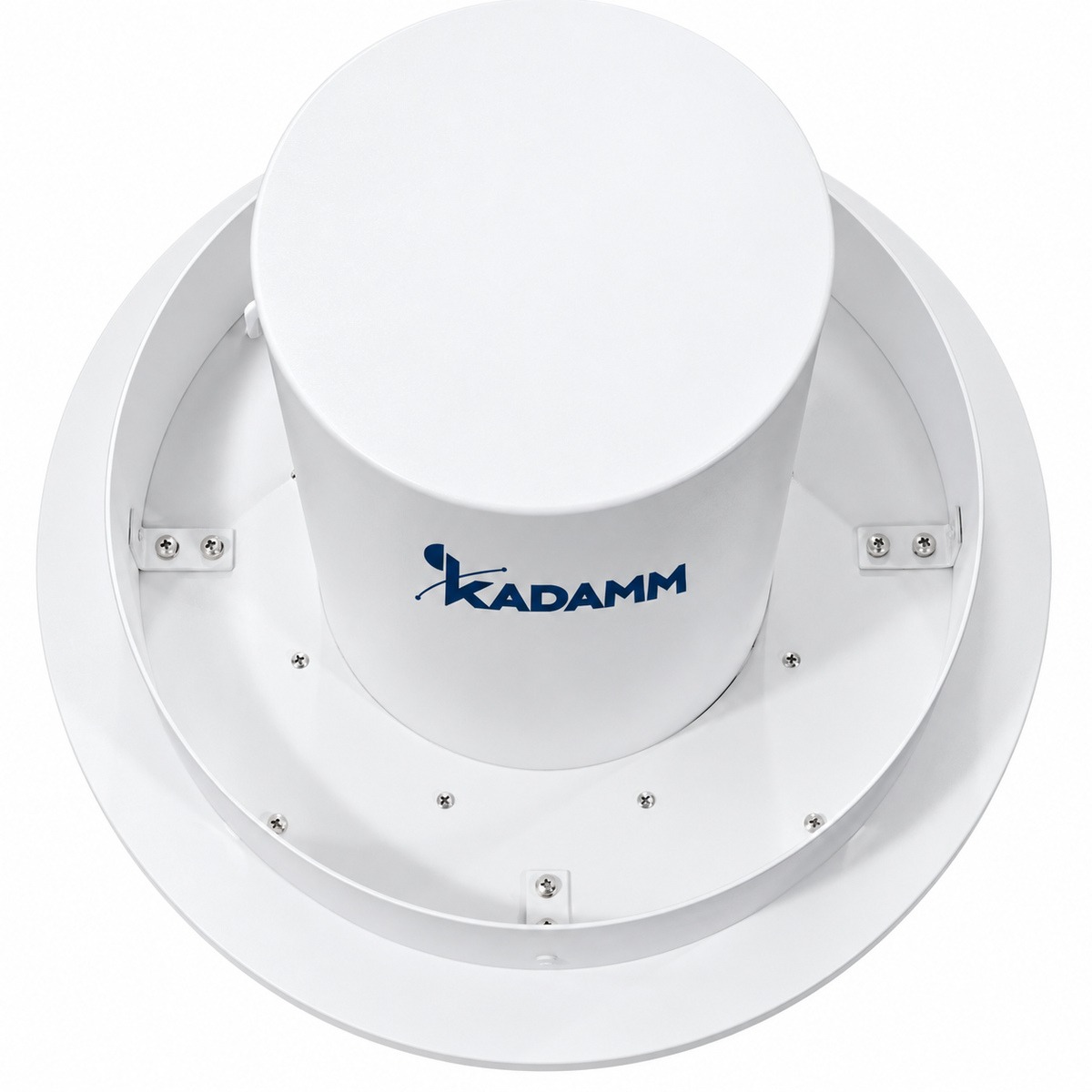

Серия KADAMM АСП-4: 4 модели, 400 МГц – 3,9 ГГц, соединители N.
О серии
Спиральные антенны серии АСП-4 работают с круговой поляризацией в широкой полосе частот. В серии АСП-4 — 4 модели, общий диапазон 400 МГц – 3,9 ГГц, соединители N.
По моделям KADAMM АСП-4: КСВН от 1,5 до 2; усиление от 4,4 до 5 дБ. Исполнения АСП-4 различаются по параметрам: частоты, коэффициент усиления, КСВН, соединители, габариты, эллиптичность.
Где применяют KADAMM АСП-4: измерения с круговой поляризацией; радиомониторинг; пеленгация. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения АСП-4.
На что смотреть при подборе
Технические характеристики
Исполнения серии
| Артикул | Частоты, ГГц | Ку, дБ | КСВН | Соединитель | Габариты, мм | Эллипт., дБ |
|---|---|---|---|---|---|---|
| KADAMM АСП-1550/1600-4,4-SMA(в)-4 | 1,55-1,60 | ≥4,4 | 1,8 | SMA (вилка) | φ30x220 | 2,6 |
| KADAMM АСП-2200/3900-5-4 | 2,2-2,4 3,7-3,9 | ≥5,0 | 2,0 | SSMA | Ø85x75 | 3,5 |
| KADAMM АСП-400/410-N(р)-4 | 0,4-0,41 | -2,0 | 1,8 | N (розетка) | φ300x438 | 6,0 |
| KADAMM АСП-400/460-5-N(р)-4 | 0,4-0,46 | ≥5,0 | 1,5 | N (розетка) | φ320x391 | 1,2 |
Вопросы по серии
Общий диапазон серии АСП-4 — 400 МГц – 3,9 ГГц; полоса каждой модели указана в таблице исполнений.
В серии АСП-4 — N. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM АСП-1550/1600-4,4-SMA(в)-4», и количество.
Техническое описание серии АСП-4 и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
