KADAMM · Линзовые антенны

Линзовые антенны KADAMM в серии АЛ-П: 5 моделей, 11,9 – 40 ГГц, соединители по таблице исполнений.

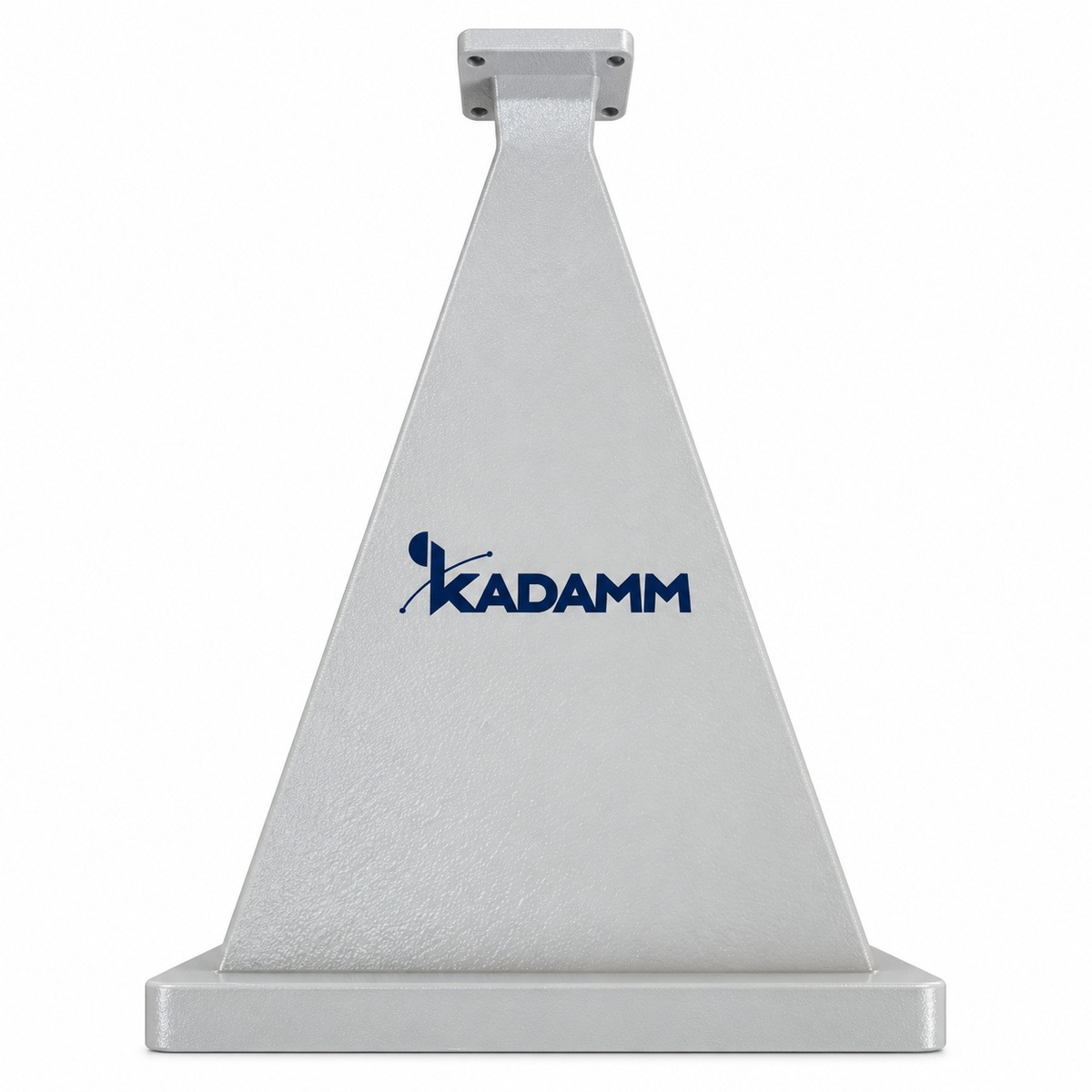

Линзовые антенны с пирамидальным рупором KADAMM АЛ-П

11,9 – 40 ГГц

Диапазон частот

Моделей в серии

по таблице исполнений

Соединитель

О серии

Изделия серии KADAMM АЛ-П фокусируют излучение рупора диэлектрической линзой и сужают луч без громоздкого зеркала. Состав серии АЛ-П: 5 моделей, общий диапазон 11,9 – 40 ГГц, соединители по таблице исполнений.

По моделям KADAMM АЛ-П: усиление от 20 до 25 дБ. Исполнения АЛ-П различаются по параметрам: частоты, коэффициент усиления, соединители, волновод, диаметр, длина. Общее для всех моделей АЛ-П: КСВН, не более — 2,5; уровень боковых лепестков, плоскость Е, дБ — ≤-15; уровень боковых лепестков, плоскость Н, дБ — ≤-26.

Где применяют KADAMM АЛ-П: измерения в ближней и дальней зоне; радиолокационные датчики; квазиоптические измерительные стенды. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения АЛ-П.

На что смотреть при подборе

Диапазон 11,9 – 40 ГГцВесь диапазон серии АЛ-П закрывают разные исполнения — полоса у каждого своя.

ЧастотыРабочая полоса модели АЛ-П должна перекрывать все частоты тракта с запасом по краям.

Коэффициент усиленияКоэффициент усиления модели АЛ-П выбирают по дальности трассы или требуемому уровню сигнала.

СоединителиТип соединителя АЛ-П задаёт и верхнюю частоту: на миллиметровых волнах нужны прецизионные серии.

ВолноводСечение волновода у модели АЛ-П выбирают по рабочему диапазону: у каждого сечения свой диапазон.

ДиаметрГабариты модели АЛ-П проверьте по месту установки заранее.

Технические характеристики

Общие характеристики серии

Параметр	Значение
КСВН, не более	2,5
Уровень боковых лепестков, плоскость Е, дБ	≤-15
Уровень боковых лепестков, плоскость Н, дБ	≤-26

Исполнения серии

Артикул	Частоты, ГГц	Ку, дБ	Соединитель	Волновод	Диаметр, мм	Длина, мм
KADAMM АЛ-WR28-25-П	26,5-40,0	25	FBP-320	WR28	75×75	145
KADAMM АЛ-WR34-25-П	21,7-33,0	25	FBP-260	WR34	89×89	175
KADAMM АЛ-WR42-25-П	18,0-26,5	25	FBP-220	WR42	110×110	220
KADAMM АЛ-WR51-20-П	14,5-22,0	20	FBP-180	WR51	100×75	165
KADAMM АЛ-WR62-20-П	11,9-18,0	20	FBP-140	WR62	120×90	205

Вопросы по серии

В каком диапазоне работает серия KADAMM АЛ-П?

Общий диапазон серии АЛ-П — 11,9 – 40 ГГц; полоса каждой модели указана в таблице исполнений.

Какие соединители у изделий KADAMM АЛ-П?

В серии АЛ-П — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.

Как заказать модель серии KADAMM АЛ-П?

Назовите артикул исполнения из таблицы, например «KADAMM АЛ-WR28-25-П», и количество.

Какие документы есть на серию KADAMM АЛ-П?

К серии АЛ-П прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.

Другие серии раздела — каталог KADAMM.

Подбор исполнения KADAMM АЛ-П под ваш тракт
