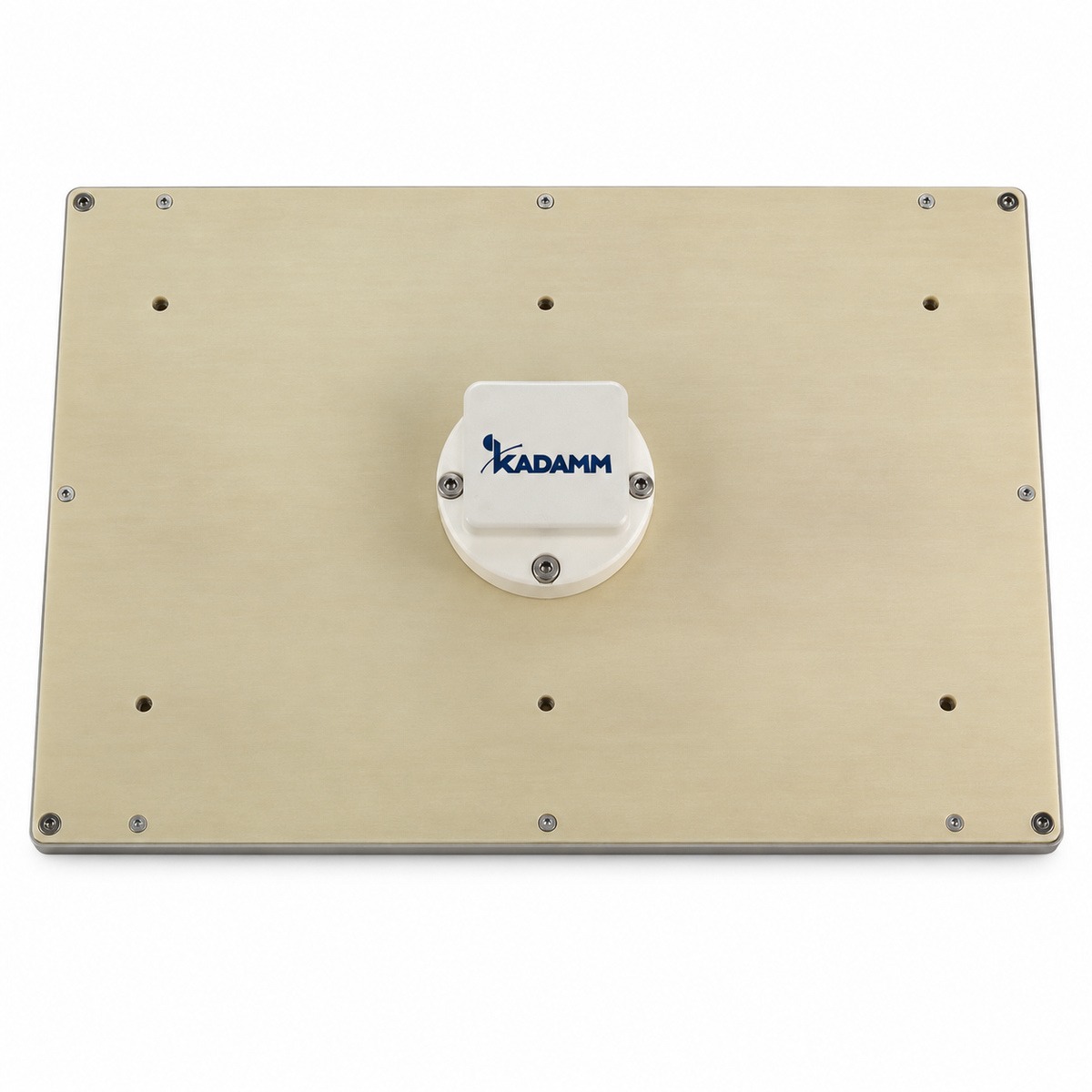

Микрополосковые (патч) антенны KADAMM в серии АМП-4: 10 моделей, 1,5 – 28 ГГц, соединители SMA.
О серии
Микрополосковые (патч) антенны серии АМП-4 дают плоскую конструкцию с направленным излучением. В серии АМП-4 — 10 моделей, общий диапазон 1,5 – 28 ГГц, соединители SMA.
По моделям KADAMM АМП-4: усиление от 10 до 18 дБ. Модели внутри серии АМП-4 отличаются параметрами: частоты, коэффициент усиления, соединители, габариты, эллиптичность, полоса.
Типовые задачи для серии АМП-4: встраиваемые антенны оборудования; элементы антенных решёток; лабораторные макеты. Нужное исполнение АМП-4 выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Исполнения серии
| Артикул | Частоты, ГГц | Ку, дБ | Соединитель | Габариты, мм | Эллипт., дБ | Полоса | Луч, ° |
|---|---|---|---|---|---|---|---|
| KADAMM АМП-10800-18-SMA(р)-4 | 10,8 | 18 | SMA (розетка) | 100 | 3 | 3-10 | 18°×18° |
| KADAMM АМП-13500-10-SMA(р)-4 | 13,5 | 10 | SMA (розетка) | 110 L | 3 3% | 3-15 | 70°×18° |
| KADAMM АМП-1500-12-SMA(р)-4 | 1,5 | 12 | SMA (розетка) | 350 | 3 | 3-15 | 35°×35° |
| KADAMM АМП-2400-12-SMA(р)-4 | 2,4 | 12 | SMA (розетка) | 250 | 3 | 3-15 | 35°×35° |
| KADAMM АМП-2400-18-SMA(р)-4 | 2,4 | 18 | SMA (розетка) | 390 | 3 | 3-10 | 18°×18° |
| KADAMM АМП-28000-18-2,92(р)-4 | 28 | 18 | 2,92 (розетка) | 50 | 3 | 3-10 | 18°×18° |
| KADAMM АМП-3400-18-SMA(р)-4 | 3,4 | 18 | SMA (розетка) | 260 | 3 | 3-10 | 18°×18° |
| KADAMM АМП-5400-18-SMA(р)-4 | 5,4 | 18 | SMA (розетка) | 180 | 3 | 3-10 | 18°×18° |
| KADAMM АМП-5800-12-SMA(р)-4 | 5,8 | 12 | SMA (розетка) | 150 | 3 | 3-15 | 35°×35° |
| KADAMM АМП-8400-12-SMA(р)-4 | 8,4 | 12 | SMA (розетка) | 110 | 3 | 3-15 | 35°×35° |
Вопросы по серии
Общий диапазон серии АМП-4 — 1,5 – 28 ГГц; полоса каждой модели указана в таблице исполнений.
В серии АМП-4 — SMA. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM АМП-10800-18-SMA(р)-4», и количество.
Техническое описание серии АМП-4 и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
