KADAMM · Штыревая антенна

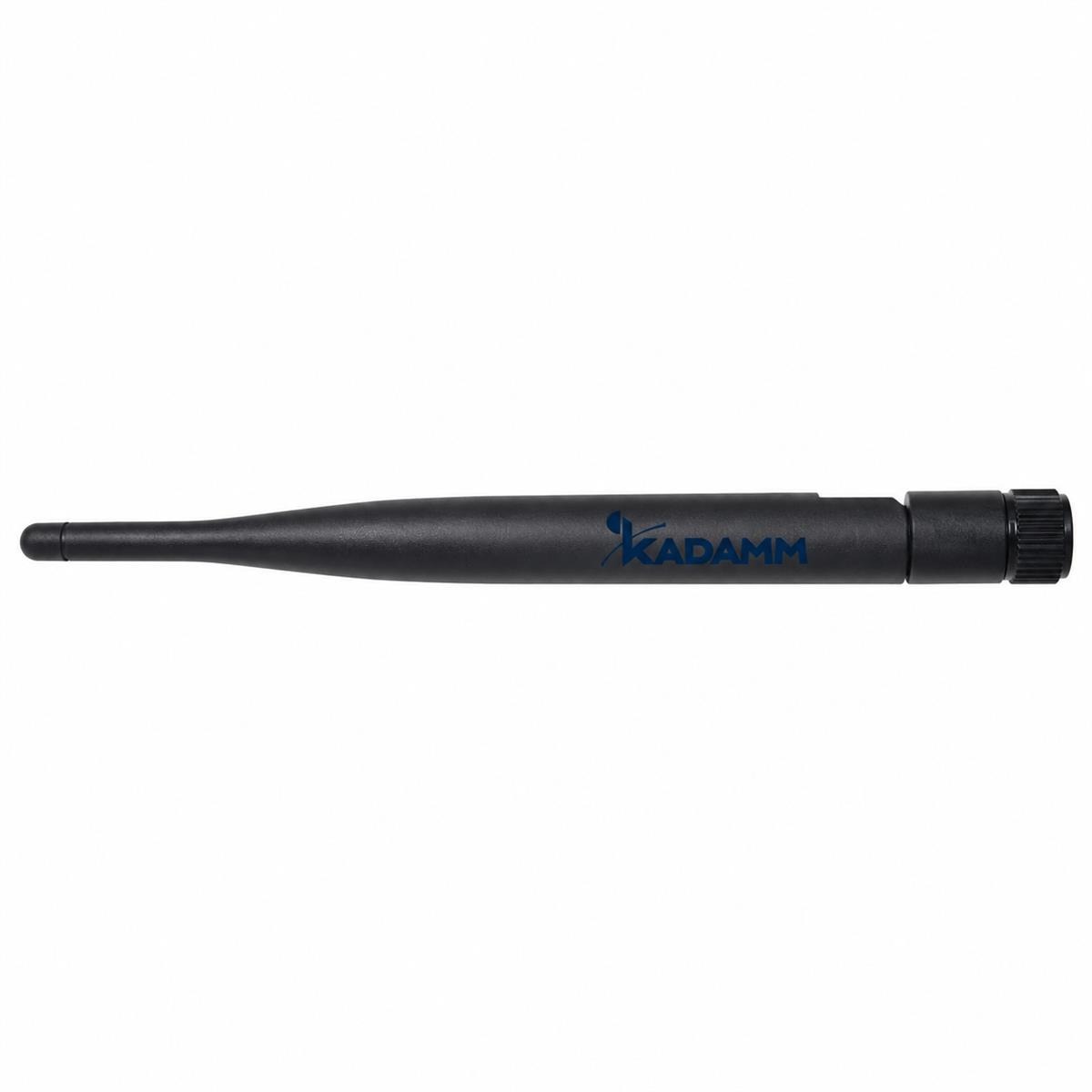

Штыревая антенна от производителя KADAMM (КАДАММ) — KADAMM AR-LTE-5; 800–2690 МГц, усиление 5 дБи.
800–2690 МГц
Диапазон
5 дБи
Усиление
≤1,5
КСВН
SMA
Разъём
О модели
В рабочую полосу KADAMM AR-LTE-5 (800–2690 МГц) попадают GSM-900 и LTE 900, нелицензируемый диапазон 868 МГц, L-диапазон 1,5 ГГц, GPS L1, ГЛОНАСС L1 и BeiDou B1 и GSM и LTE 1800. Невысокое усиление (5 дБи) даёт AR-LTE-5 широкую диаграмму: зона ровная, без провалов рядом с антенной.
Поляризация — вертикальная.
Рабочие температуры — −40…+85 °C.
На что смотреть при подборе
Полоса 800–2690 МГцВсе рабочие частоты объекта должны укладываться в полосу, заявленную для AR-LTE-5.
Усиление 5 дБиДля KADAMM AR-LTE-5 это значение по основному направлению; при расчёте линии учитывайте его вместе с потерями кабеля.
КСВН ≤1,5Согласование KADAMM AR-LTE-5 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Мощность 50 ВтПредел для KADAMM AR-LTE-5 на один порт; суммарную мощность передатчиков сверяйте с ним.
Условия работыKADAMM AR-LTE-5: температура −40…+85 °C.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон | 800–2690 МГц |
| Усиление | 5 дБи |
| КСВН | ≤1,5 |
| Поляризация | вертикальная |
| Диаграмма | круговая в горизонтальной плоскости |
| Волновое сопротивление | 50 Ом |
| Максимальная мощность | 50 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъём | SMA |
| Цвет | чёрный |
| Рабочая температура | −40…+85 °C |
Вопросы по модели
На каких частотах работает KADAMM AR-LTE-5?
Рабочий диапазон AR-LTE-5 — 800–2690 МГц.
Какое усиление у KADAMM AR-LTE-5?
Коэффициент усиления AR-LTE-5 — 5 дБи.
Есть ли документы на KADAMM AR-LTE-5?
Для AR-LTE-5 доступны техническое описание и каталог (блок документов ниже), сертификаты и декларации высылаем по запросу.
Подбор KADAMM AR-LTE-5 под ваш объект
