Штыревые антенны: 698–2700 МГц, усиление 1–6 дБи.
Что представляет собой антенна

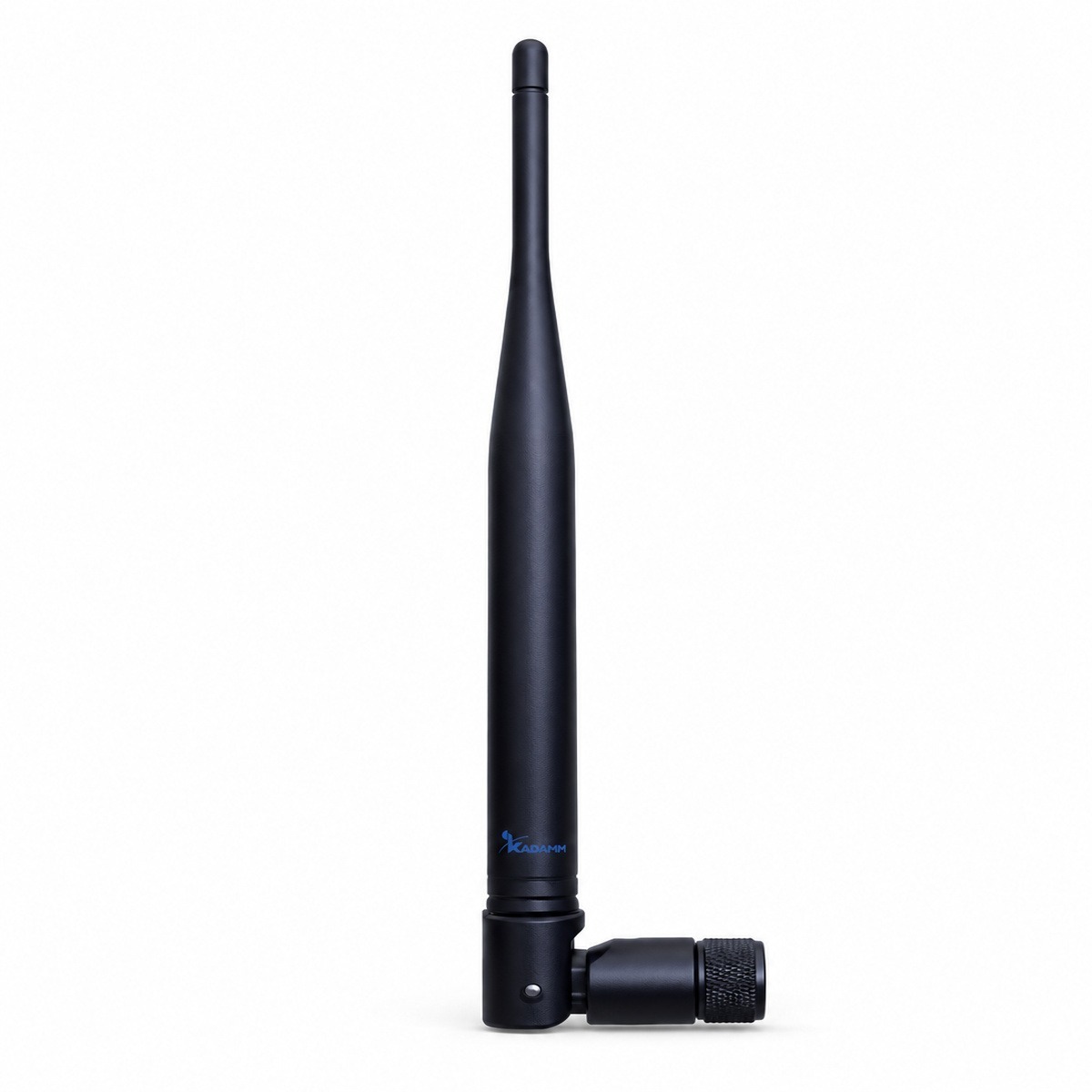

KADAMM AR-LTE — штыревые антенны диапазона 698–2700 МГц. Антенну подключают к модему, роутеру или терминалу вместо штатной: она выносится к окну, на стену или на крышу, туда, где сигнал базовой станции сильнее, а кабель доводит его до устройства.
Современные модемы 4G и 5G работают по схеме MIMO: у них два или четыре антенных входа, и на каждый нужна своя антенна или отдельный вход многопортовой антенны. Если подключить только один вход, скорость падает почти вдвое. Разные поляризации или разнос антенн дают модему независимые каналы.
Усиление 1–6 дБи прибавляется к уровню сигнала на входе модема. На краю зоны покрытия несколько децибел решают, будет ли устойчивое соединение: модем переходит на более быструю модуляцию и реже теряет сеть.
Разъём — SMA, RP-SMA, TNC, BNC. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
Сравните таблицы характеристик KADAMM AR-LTE и KADAMM AR-LTE-3: число входов, разъёмы и способ крепления у моделей могут различаться.
- Полосы 600–2700 МГц, у AR-LTE-2 — 700–960 и 1710–2690 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 600–2700 МГц, у AR-LTE-5 — 800–2690 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы
Фото исполнений
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу AR-LTE с запасом по краям.
Значение AR-LTE по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование AR-LTE с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Коэффициент усиления | по исполнению (см. таблицу «Исполнения») |
| КСВН | по исполнению (см. таблицу «Исполнения») |
| Максимальная мощность | уточняйте у менеджера |
| Диаграмма направленности | уточняйте у менеджера |
Механические характеристики
| Параметр | Значение |
|---|---|
| Тип | антенна на разъём устройства или выносная с кабелем |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Длина | по исполнению (см. таблицу «Исполнения») |
| Крепёж и кабель | уточняйте у менеджера |
| Рабочая температура | уточняйте у менеджера |
Исполнения
| Артикул | Диапазон | Усиление | Разъём | Длина | КСВН | Исполнение |
|---|---|---|---|---|---|---|
| KADAMM AR-LTE-1 | 698–2700 МГц | 1,0 дБи | SMA | 25 мм | ≤ 1,5 | прямая |
| KADAMM AR-LTE-1A | 698–2700 МГц | 1,0 дБи | SMA или RP-SMA (вилка) | 25 мм | ≤ 1,5 | угловая |
| KADAMM AR-LTE-2.5 | GSM / 4G (LTE), границы полос — уточняйте у менеджера | 2,5 дБи | SMA (вилка) | 60 мм | уточняйте у менеджера | — |
| KADAMM AR-LTE-2.5-2 | 698–2700 МГц | 2,5 дБи | SMA или RP-SMA (вилка) | 110 мм | ≤ 1,5 | шарнирная |
| KADAMM AR-LTE-2.5-3 | 698–2700 МГц | 2,5 дБи | SMA (розетка) | 110 мм | уточняйте у менеджера | прямая |
| KADAMM AR-LTE-2.5A | 698–2700 МГц | 2,5 дБи | SMA | 50 мм | ≤ 1,5 | угловая |
| KADAMM AR-LTE-2.5A2 | 698–2700 МГц | 2,5 дБи | SMA | 50 мм | ≤ 1,5 | угловая |
| KADAMM AR-LTE-5.5 | 698–2700 МГц | 5,5 дБи | TNC, BNC или SMA | 210 мм | ≤ 1,5 | шарнирная |
| KADAMM AR-LTE-6 | 698–2700 МГц | 6 дБи | SMA или RP-SMA (вилка) | 200 мм | уточняйте у менеджера | шарнирная |

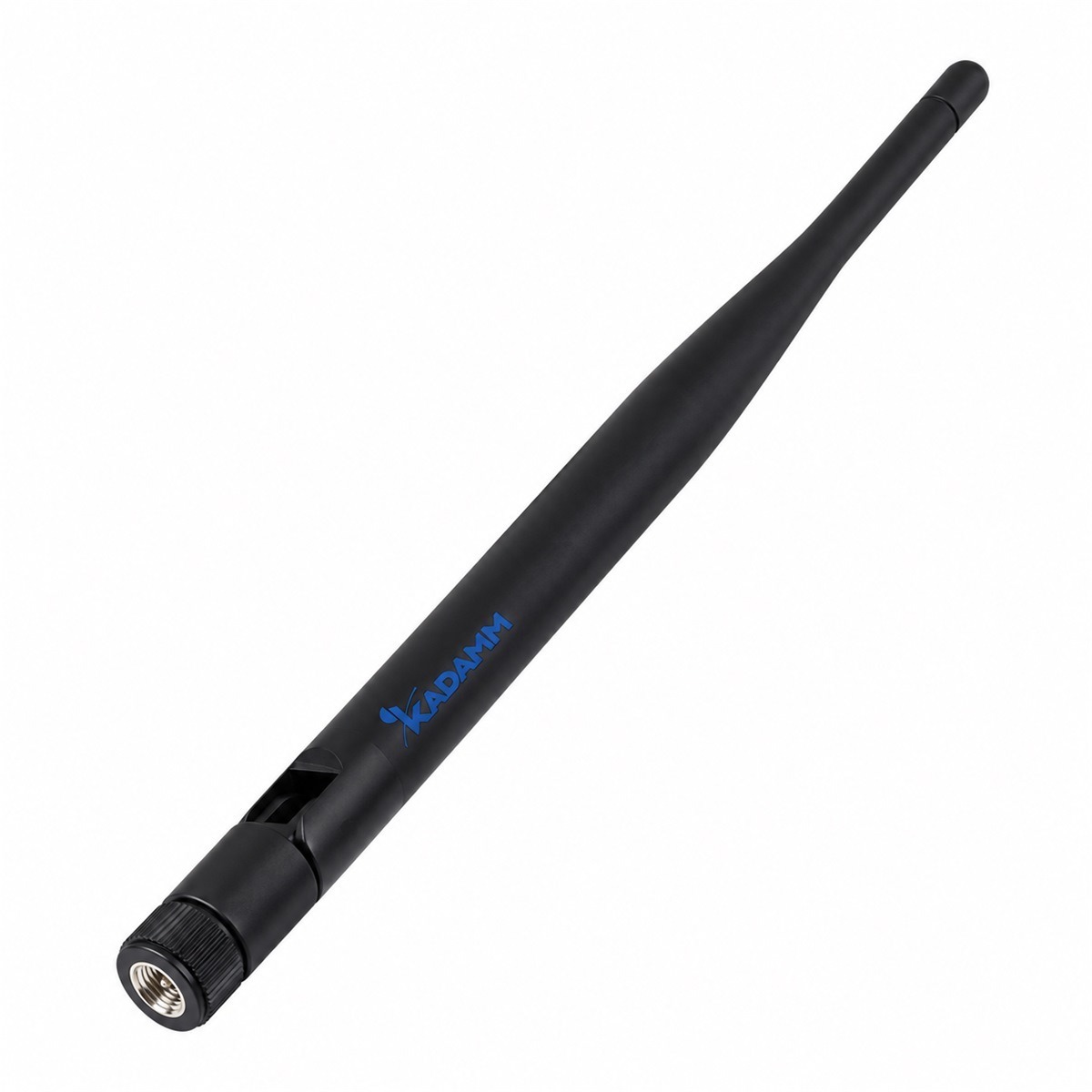

| KADAMM AR-LTE-3-7 | 700–2700 МГц | 3 дБи | SMA, вилка (другие — по заказу) | 195 мм | ≤ 1,8 | масса 16 г |

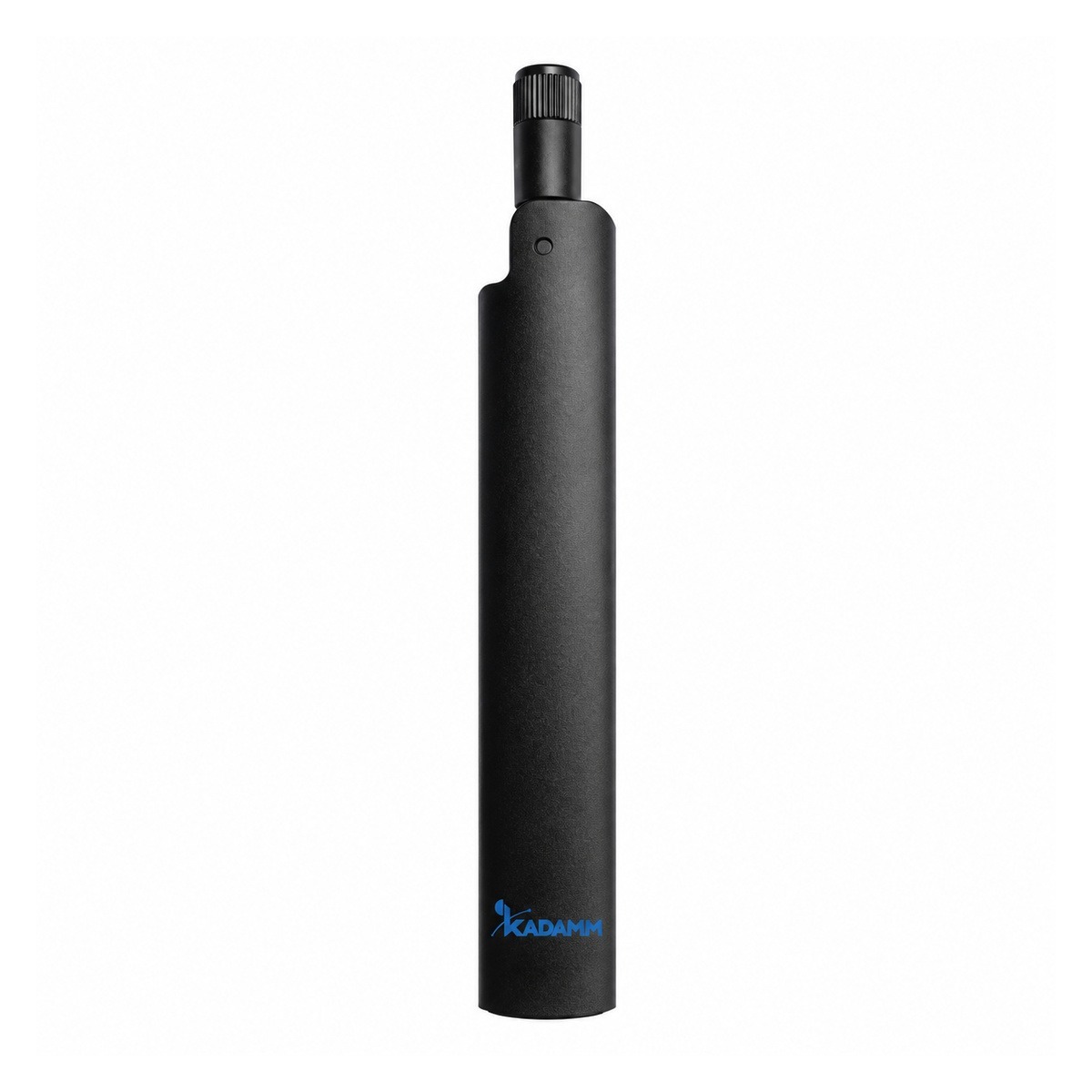

| KADAMM AR-LTE-2-2 | 600–960 / 1710–2700 МГц | 2 дБи | SMA | 135 мм | ≤ 2,0 | Ø10 мм |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AR-LTE в таблицах выше.
- IEC 61169-15 — документ, на который ссылается техническое описание AR-LTE.
- IEC 61169-8 — документ, на который ссылается техническое описание AR-LTE.
- IEC 61169-17 — документ, на который ссылается техническое описание AR-LTE.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход AR-LTE подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 1 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 1 = 41 дБм, то есть около 13 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 1650 МГц (середина полосы 600–2700 МГц): L = 32,45 + 20·lg 1650 + 20·lg 1 = 96,8 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 41 − 96,8 = −55,8 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Абонентские антенны ставят на дачах, в загородных домах, на объектах телеметрии и видеонаблюдения, в кабинах техники — везде, где модему не хватает сигнала.
Сети и службы в полосах AR-LTE:
Перед заказом KADAMM AR-LTE сверьте с проектом:
- Частоты оборудования — внутри 600–2700 МГц
- Разъёмы — SMA, RP-SMA, TNC, BNC
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Разъёмы — по исполнению (см. таблицу «Исполнения»).
Комплект поставки
- Антенна КАДАММ выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание AR-LTE и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM AR-LTE и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора AR-LTE пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM AR-LTE | KADAMM AR-LTE-3 | KADAMM AR-LTE-2 | KADAMM AR-LTE-5 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 600–2700 МГц | 600–2700 МГц | 700–960 и 1710–2690 МГц | 800–2690 МГц |
| Усиление | 1–6 дБи | 3,0 дБи | 1,0 ± 0,5 дБи | 5 дБи |
| Поляризация | — | — | Вертикальная | вертикальная |
| Порты | 1 | — | — | — |
| Страница | Эта модель | Открыть | Открыть | Открыть |
