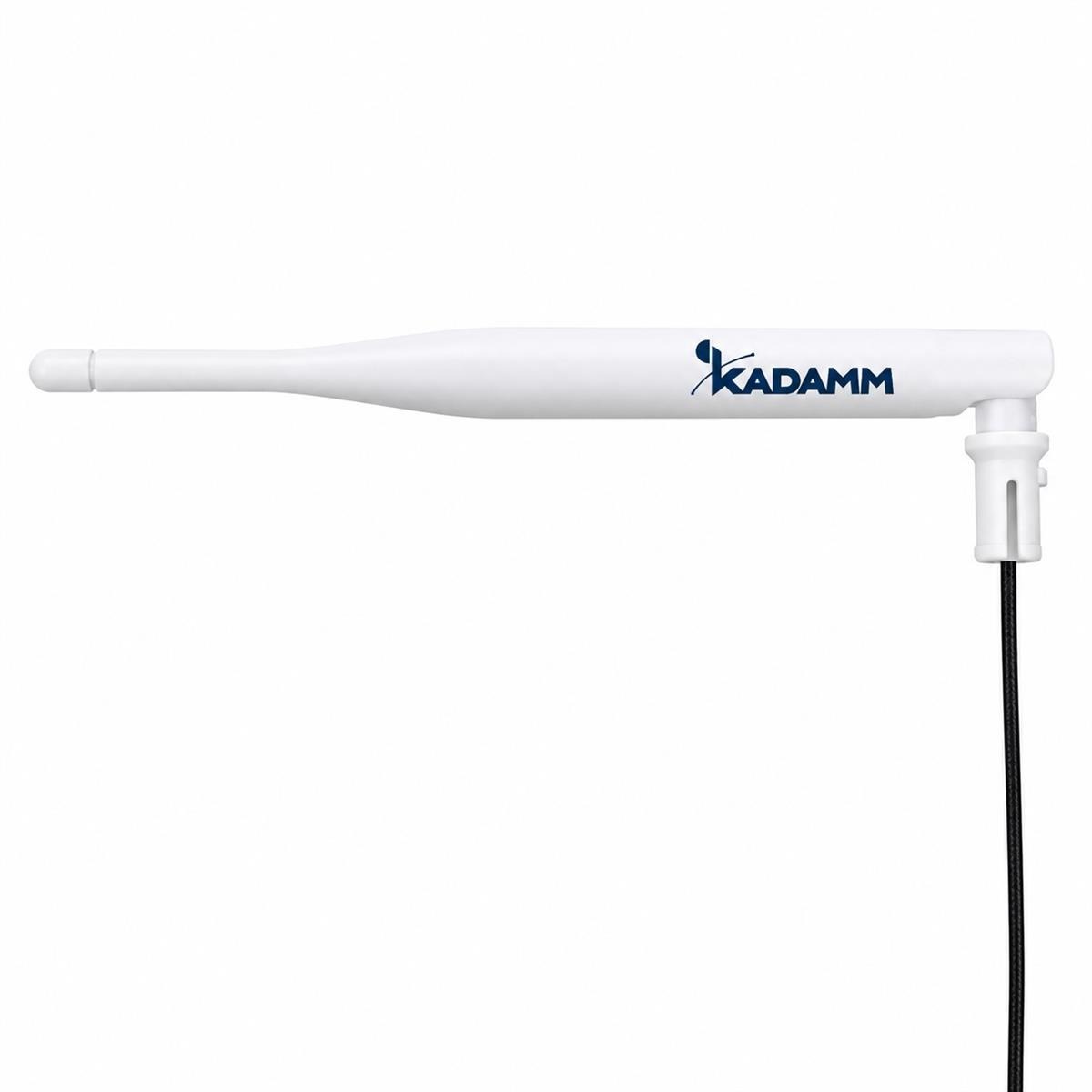

KADAMM AR-LTE-3 — антенна: 600–2700 МГц, усиление 3,0 дБи.
600–2700 МГц
Диапазон
3,0 дБи
Усиление
≤1,3
КСВН
разъём IPEX
Кабель
193 мм
Длина
О модели
В рабочую полосу KADAMM AR-LTE-3 (600–2700 МГц) попадают LTE 700, LTE 800, GSM-900 и LTE 900, нелицензируемый диапазон 868 МГц и L-диапазон 1,5 ГГц. Усиление 3,0 дБи у KADAMM AR-LTE-3 — широкая диаграмма и ровное покрытие вблизи точки установки.
Работает при температуре −40…+85 °C.
На что смотреть при подборе
Полоса 600–2700 МГцВсе рабочие частоты объекта должны укладываться в полосу, заявленную для AR-LTE-3.
Усиление 3,0 дБиДля KADAMM AR-LTE-3 это значение по основному направлению; при расчёте линии учитывайте его вместе с потерями кабеля.
КСВН ≤1,3Согласование KADAMM AR-LTE-3 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Мощность 50 ВтПредел для KADAMM AR-LTE-3 на один порт; суммарную мощность передатчиков сверяйте с ним.
Условия работыKADAMM AR-LTE-3: температура −40…+85 °C.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон | 600–2700 МГц |
| Усиление | 3,0 дБи |
| КСВН | ≤1,3 |
| Волновое сопротивление | 50 Ом |
| Максимальная мощность | 50 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Длина | 193 мм |
| Кабель | 100 мм, разъём IPEX |
| Материал радома | ABS |
| Рабочая температура | −40…+85 °C |
Вопросы по модели
На каких частотах работает KADAMM AR-LTE-3?
Рабочий диапазон AR-LTE-3 — 600–2700 МГц.
Какое усиление у KADAMM AR-LTE-3?
Коэффициент усиления AR-LTE-3 — 3,0 дБи.
Есть ли документы на KADAMM AR-LTE-3?
Техническое описание AR-LTE-3 и каталог KADAMM — в блоке документов этой страницы; сертификаты и декларации — по запросу.
