KADAMM · Поворотная штыревая антенна

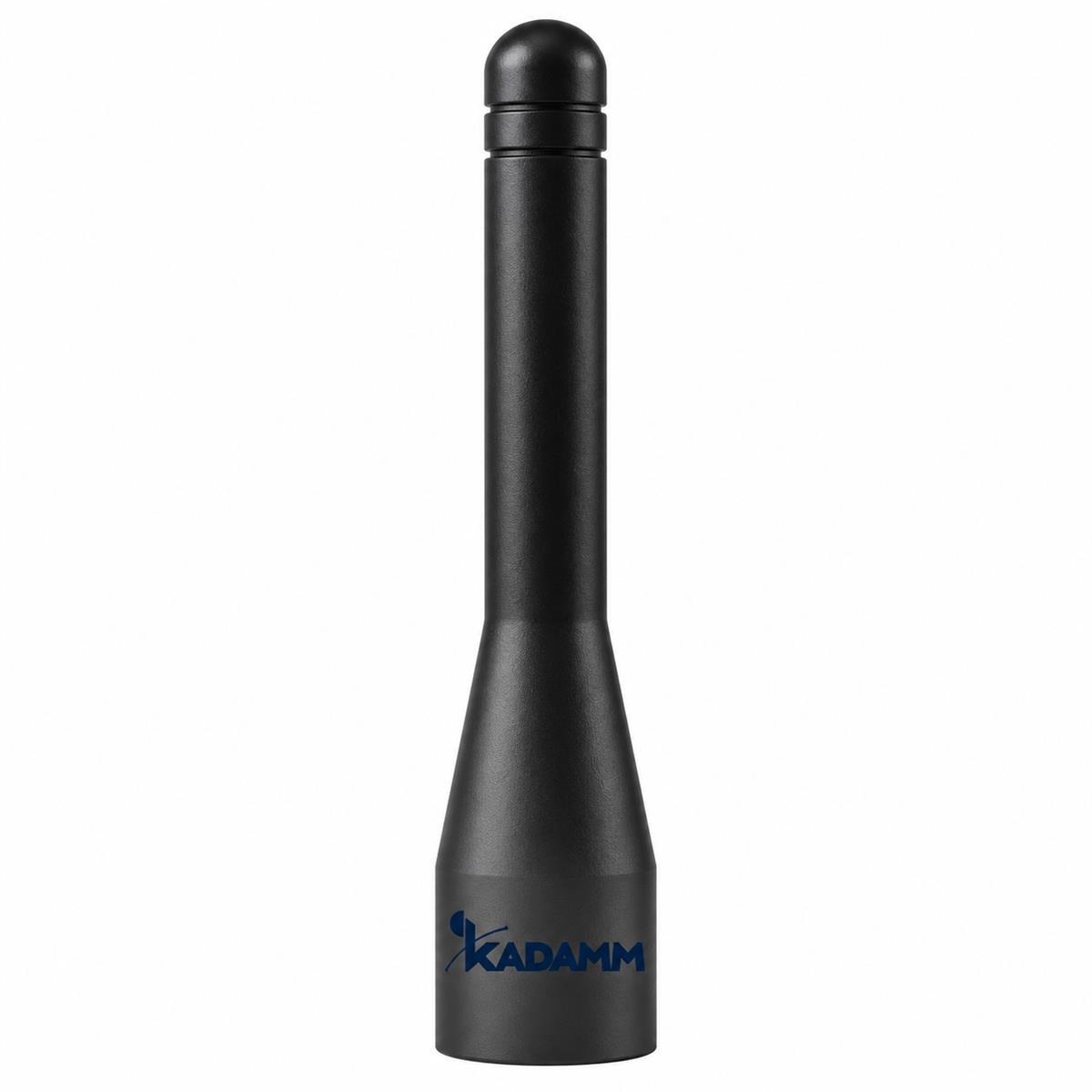

Модель KADAMM AR-LTE-2S: поворотная штыревая антенна, 700–960 МГц и 1710–2700 МГц, усиление 2,15 дБи.
700–960 / 1710–2700 МГц
Диапазон
2,15 дБи
Усиление
≤2,6
КСВН
SMA
Разъём
100 мм
Длина
О модели
Полоса 700–960 МГц и 1710–2700 МГц у KADAMM AR-LTE-2S перекрывает LTE 700, LTE 800, GSM-900 и LTE 900, нелицензируемый диапазон 868 МГц и GSM и LTE 1800 — на этих частотах модель и применяют. Усиление 2,15 дБи у KADAMM AR-LTE-2S — широкая диаграмма и ровное покрытие вблизи точки установки.
Поляризация — вертикальная.
На что смотреть при подборе
Полоса 700–960 / 1710–2700 МГцПроверьте, что частоты вашей системы лежат внутри полосы AR-LTE-2S с запасом по краям.
Усиление 2,15 дБиДля KADAMM AR-LTE-2S это значение по основному направлению; при расчёте линии учитывайте его вместе с потерями кабеля.
КСВН ≤2,6Согласование KADAMM AR-LTE-2S с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Мощность 10 ВтПредел для KADAMM AR-LTE-2S на один порт; суммарную мощность передатчиков сверяйте с ним.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон | 700–960 / 1710–2700 МГц |
| Усиление | 2,15 дБи |
| КСВН | ≤2,6 |
| Поляризация | вертикальная |
| Диаграмма | круговая в горизонтальной плоскости |
| Волновое сопротивление | 50 Ом |
| Максимальная мощность | 10 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Длина | 100 мм |
| Разъём | SMA, вилка, поворотный |
| Материал корпуса | TPEE |
| Цвет | чёрный |
| Грозозащита | заземление по постоянному току |
Вопросы по модели
На каких частотах работает KADAMM AR-LTE-2S?
Рабочий диапазон AR-LTE-2S — 700–960 / 1710–2700 МГц.
Какое усиление у KADAMM AR-LTE-2S?
Коэффициент усиления AR-LTE-2S — 2,15 дБи.
Есть ли документы на KADAMM AR-LTE-2S?
Для AR-LTE-2S доступны техническое описание и каталог (блок документов ниже), сертификаты и декларации высылаем по запросу.
