KADAMM · Антенна Wi-Fi

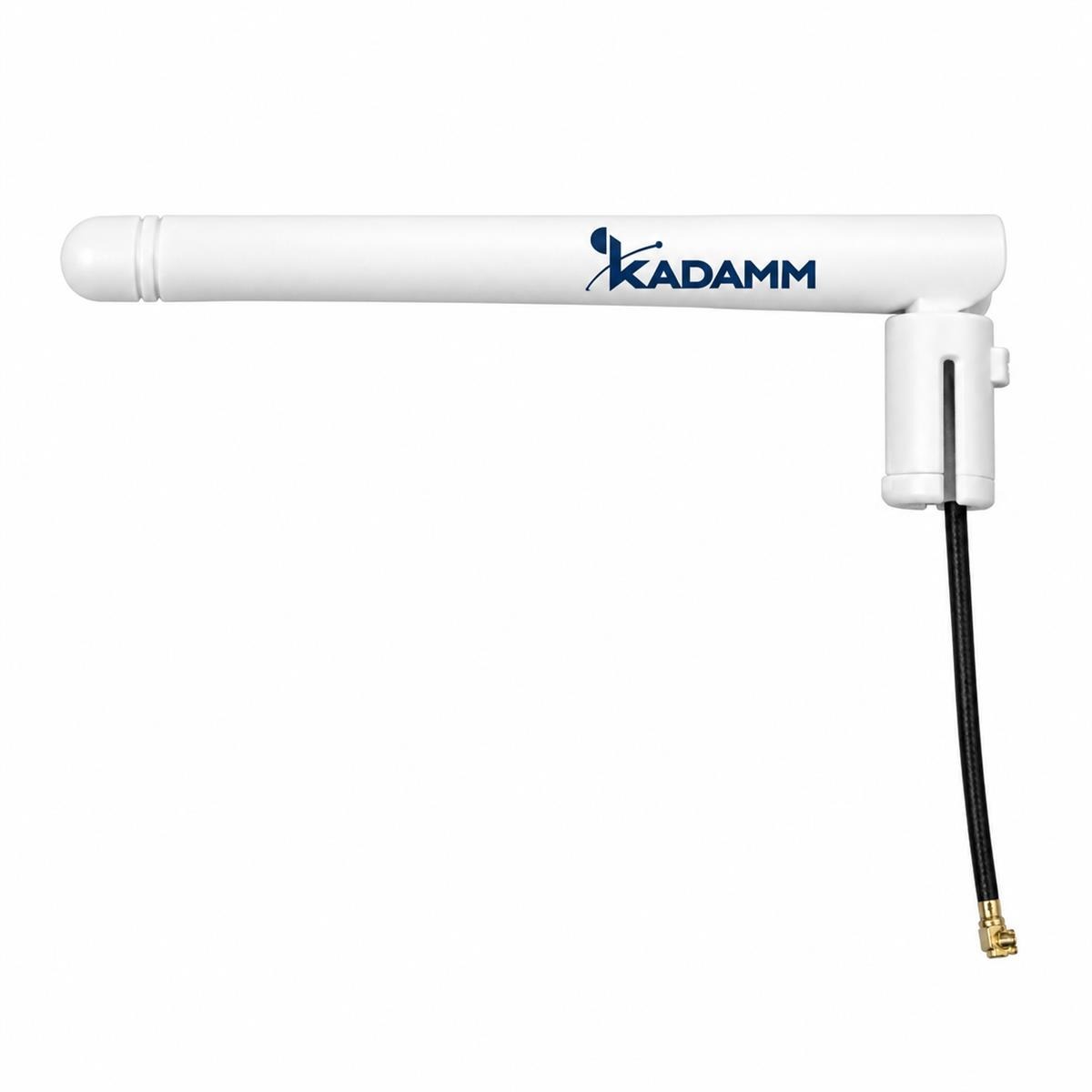

Антенна Wi-Fi от производителя KADAMM (КАДАММ) — KADAMM AR-24-3; 2400–2500 МГц, усиление 3,0 дБи.
2400–2500 МГц
Диапазон
3,0 дБи
Усиление
≤1,3
КСВН
разъём IPEX
Кабель
105 мм
Длина
О модели
Полоса 2400–2500 МГц у KADAMM AR-24-3 перекрывает Wi-Fi 2,4 ГГц — на этих частотах модель и применяют. Усиление 3,0 дБи у KADAMM AR-24-3 — широкая диаграмма и ровное покрытие вблизи точки установки.
Рабочие температуры — −40…+85 °C.
На что смотреть при подборе
Полоса 2400–2500 МГцПроверьте, что частоты вашей системы лежат внутри полосы AR-24-3 с запасом по краям.
Усиление 3,0 дБиДля KADAMM AR-24-3 это значение по основному направлению; при расчёте линии учитывайте его вместе с потерями кабеля.
КСВН ≤1,3Согласование KADAMM AR-24-3 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Мощность 50 ВтПредел для KADAMM AR-24-3 на один порт; суммарную мощность передатчиков сверяйте с ним.
Условия работыKADAMM AR-24-3: температура −40…+85 °C.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон | 2400–2500 МГц |
| Усиление | 3,0 дБи |
| КСВН | ≤1,3 |
| Волновое сопротивление | 50 Ом |
| Максимальная мощность | 50 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Длина | 105 мм |
| Кабель | 100 мм, разъём IPEX |
| Материал радома | ABS |
| Цвет | чёрный или белый (при заказе) |
| Рабочая температура | −40…+85 °C |
Вопросы по модели
На каких частотах работает KADAMM AR-24-3?
Рабочий диапазон AR-24-3 — 2400–2500 МГц.
Какое усиление у KADAMM AR-24-3?
Коэффициент усиления AR-24-3 — 3,0 дБи.
Есть ли документы на KADAMM AR-24-3?
Для AR-24-3 доступны техническое описание и каталог (блок документов ниже), сертификаты и декларации высылаем по запросу.
Другие модели раздела — каталог KADAMM.
Подбор KADAMM AR-24-3 под ваш объект
