KADAMM · Штыревая антенна Wi-Fi

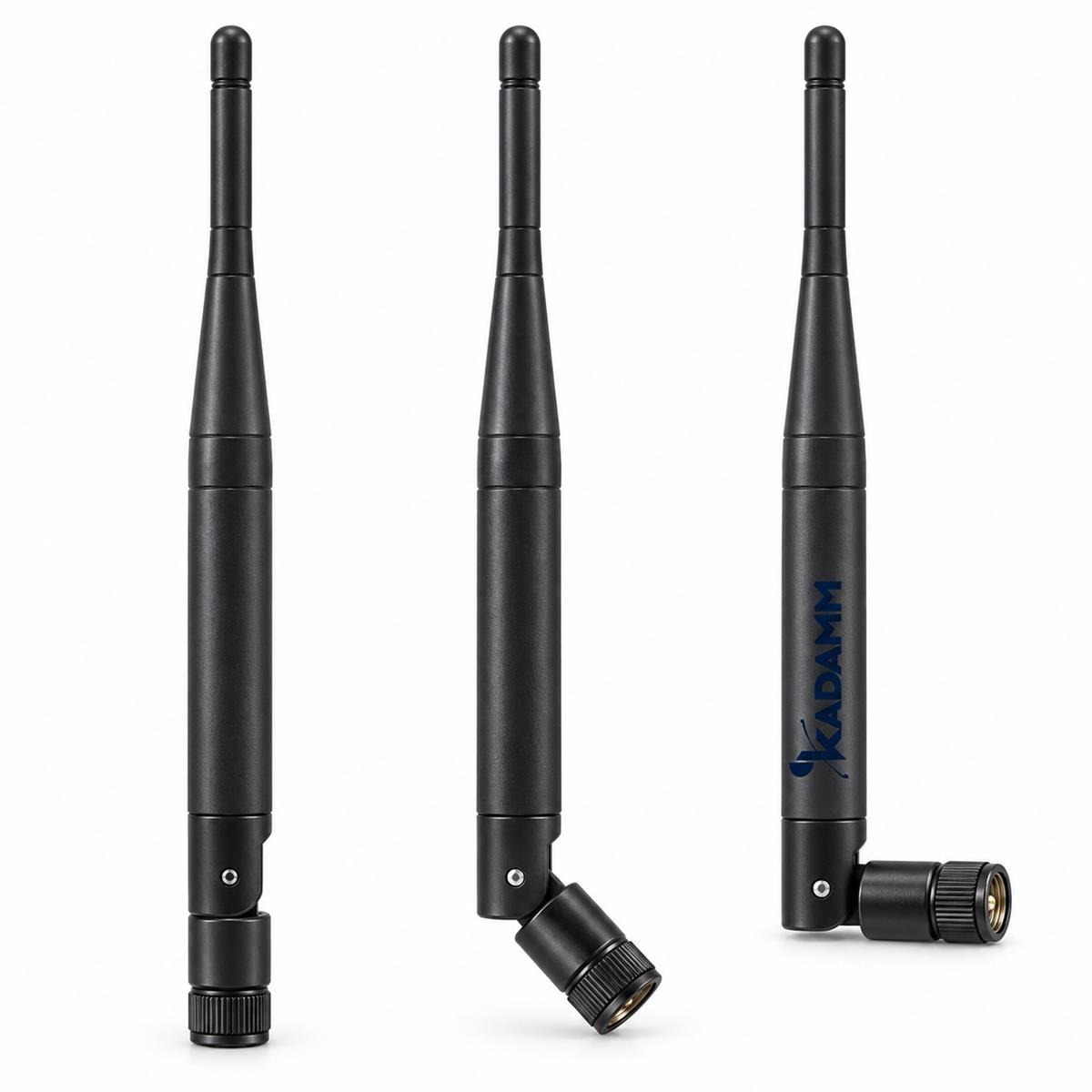

Модель KADAMM AR-24-3R: штыревая антенна Wi-Fi, 2400–2483,5 МГц, усиление 3 дБи.
2400–2483,5 МГц
Диапазон
3 дБи
Усиление
≤2,0
КСВН
RP-SMA
Разъём
О модели
Полоса 2400–2483,5 МГц у KADAMM AR-24-3R перекрывает Wi-Fi 2,4 ГГц — на этих частотах модель и применяют. Усиление 3 дБи у KADAMM AR-24-3R — широкая диаграмма и ровное покрытие вблизи точки установки.
Поляризация — линейная.
Рабочие температуры — −40…+85 °C.
На что смотреть при подборе
Полоса 2400–2483,5 МГцПроверьте, что частоты вашей системы лежат внутри полосы AR-24-3R с запасом по краям.
Усиление 3 дБиДля KADAMM AR-24-3R это значение по основному направлению; при расчёте линии учитывайте его вместе с потерями кабеля.
КСВН ≤2,0Согласование KADAMM AR-24-3R с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Условия работыKADAMM AR-24-3R: температура −40…+85 °C.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон | 2400–2483,5 МГц |
| Усиление | 3 дБи |
| КСВН | ≤2,0 |
| Поляризация | линейная |
| Волновое сопротивление | 50 Ом |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъём | RP-SMA, вилка |
| Рабочая температура | −40…+85 °C |
| Вибростойкость | 10–55 Гц, амплитуда 1,5 мм, 2 ч |
Вопросы по модели
На каких частотах работает KADAMM AR-24-3R?
Рабочий диапазон AR-24-3R — 2400–2483,5 МГц.
Какое усиление у KADAMM AR-24-3R?
Коэффициент усиления AR-24-3R — 3 дБи.
Есть ли документы на KADAMM AR-24-3R?
Техническое описание AR-24-3R и каталог KADAMM — в блоке документов этой страницы; сертификаты и декларации — по запросу.
Другие модели раздела — каталог KADAMM.
Подбор KADAMM AR-24-3R под ваш объект
