KADAMM · Штыревая антенна Wi-Fi

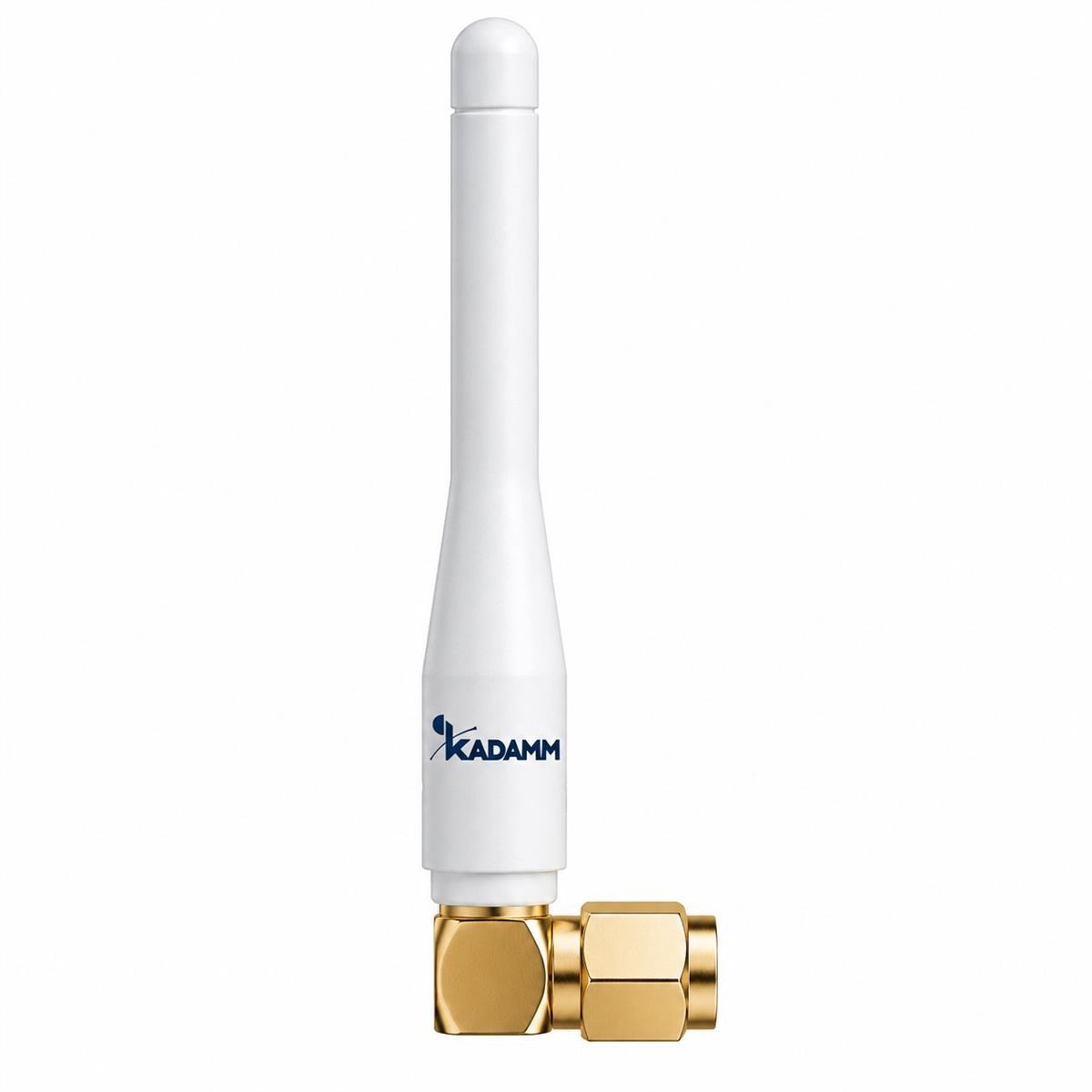

Модель KADAMM AR-24-2.5R: штыревая антенна Wi-Fi, 2400–2500 МГц, усиление 2,5 дБи.
2400–2500 МГц
Диапазон
2,5 дБи
Усиление
≤2,0
КСВН
RP-SMA
Разъём
О модели
В рабочую полосу KADAMM AR-24-2.5R (2400–2500 МГц) попадают Wi-Fi 2,4 ГГц. Невысокое усиление (2,5 дБи) даёт AR-24-2.5R широкую диаграмму: зона ровная, без провалов рядом с антенной.
Поляризация — линейная.
Работает при температуре −35…+70 °C.
На что смотреть при подборе
Полоса 2400–2500 МГцПроверьте, что частоты вашей системы лежат внутри полосы AR-24-2.5R с запасом по краям.
Усиление 2,5 дБиДля KADAMM AR-24-2.5R это значение по основному направлению; при расчёте линии учитывайте его вместе с потерями кабеля.
КСВН ≤2,0Согласование KADAMM AR-24-2.5R с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Условия работыKADAMM AR-24-2.5R: температура −35…+70 °C.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон | 2400–2500 МГц |
| Полоса | 100 МГц |
| Усиление | 2,5 дБи |
| КСВН | ≤2,0 |
| Поляризация | линейная |
| Волновое сопротивление | 50 Ом |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъём | RP-SMA, вилка |
| Цвет | белый |
| Рабочая температура | −35…+70 °C |
| Вибростойкость | 10–55 Гц, амплитуда 1,5 мм, 2 ч |
Вопросы по модели
На каких частотах работает KADAMM AR-24-2.5R?
Рабочий диапазон AR-24-2.5R — 2400–2500 МГц.
Какое усиление у KADAMM AR-24-2.5R?
Коэффициент усиления AR-24-2.5R — 2,5 дБи.
Есть ли документы на KADAMM AR-24-2.5R?
Для AR-24-2.5R доступны техническое описание и каталог (блок документов ниже), сертификаты и декларации высылаем по запросу.
Другие модели раздела — каталог KADAMM.
Подбор KADAMM AR-24-2.5R под ваш объект
