KADAMM · Штыревая антенна Wi-Fi

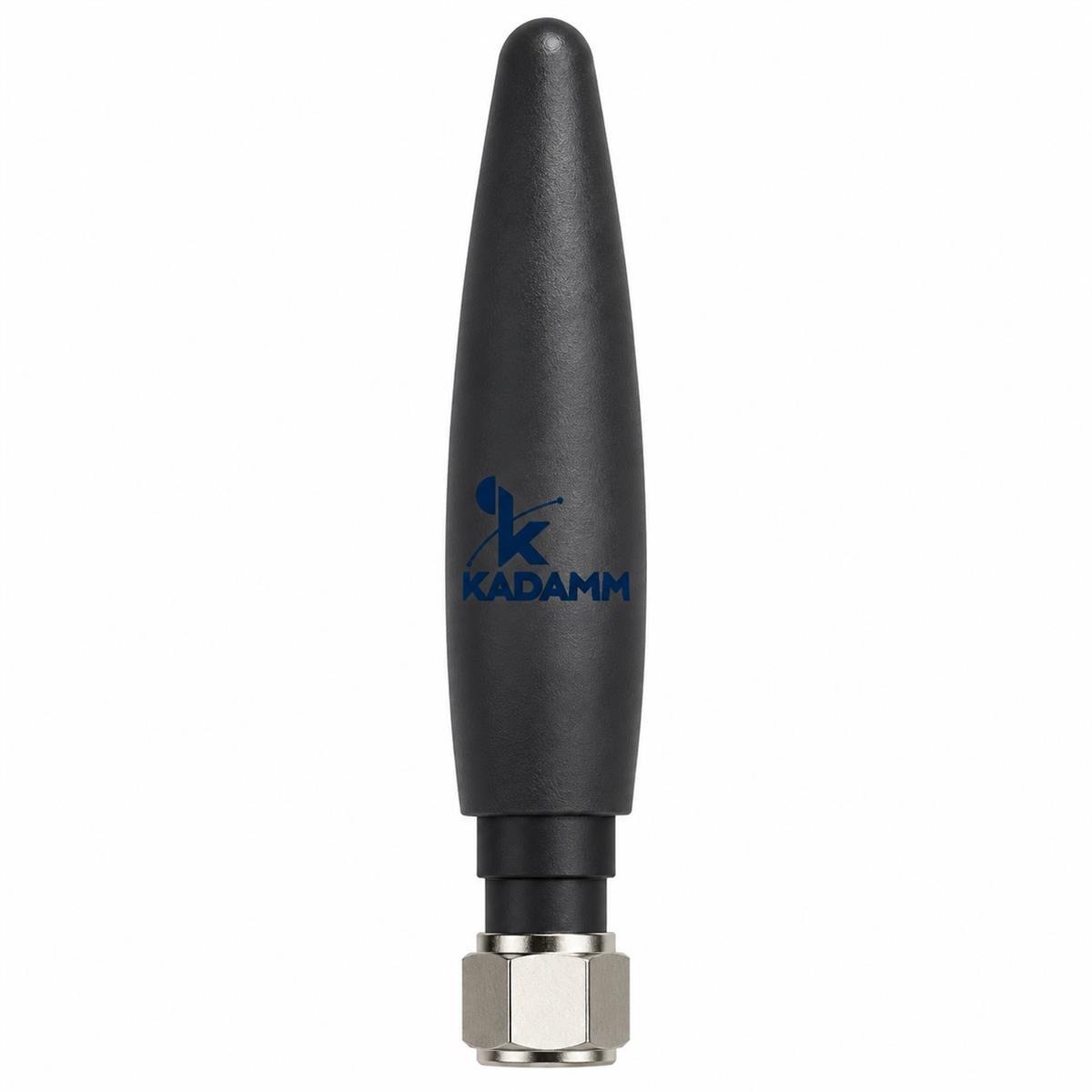

Модель KADAMM AR-24-2A: штыревая антенна Wi-Fi, 2400–2500 МГц, усиление 2,15 дБи.
2400–2500 МГц
Диапазон
2,15 дБи
Усиление
≤2,0
КСВН
SMA
Разъём
53 мм
Высота
О модели
По частотам (2400–2500 МГц) KADAMM AR-24-2A подходит для систем: Wi-Fi 2,4 ГГц. Усиление 2,15 дБи у KADAMM AR-24-2A — широкая диаграмма и ровное покрытие вблизи точки установки.
Поляризация — вертикальная.
На что смотреть при подборе
Полоса 2400–2500 МГцПроверьте, что частоты вашей системы лежат внутри полосы AR-24-2A с запасом по краям.
Усиление 2,15 дБиДля KADAMM AR-24-2A это значение по основному направлению; при расчёте линии учитывайте его вместе с потерями кабеля.
КСВН ≤2,0Согласование KADAMM AR-24-2A с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Мощность 10 ВтПредел для KADAMM AR-24-2A на один порт; суммарную мощность передатчиков сверяйте с ним.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон | 2400–2500 МГц |
| Полоса | 100 МГц |
| Усиление | 2,15 дБи |
| КСВН | ≤2,0 |
| Поляризация | вертикальная |
| Диаграмма | круговая в горизонтальной плоскости |
| Волновое сопротивление | 50 Ом |
| Максимальная мощность | 10 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Высота | 53 мм |
| Диаметр | 6,5–10,3 мм |
| Разъём | SMA, вилка |
| Материал корпуса | TPE |
| Грозозащита | заземление по постоянному току |
Вопросы по модели
На каких частотах работает KADAMM AR-24-2A?
Рабочий диапазон AR-24-2A — 2400–2500 МГц.
Какое усиление у KADAMM AR-24-2A?
Коэффициент усиления AR-24-2A — 2,15 дБи.
Есть ли документы на KADAMM AR-24-2A?
Техническое описание AR-24-2A и каталог KADAMM — в блоке документов этой страницы; сертификаты и декларации — по запросу.
Другие модели раздела — каталог KADAMM.
Подбор KADAMM AR-24-2A под ваш объект
