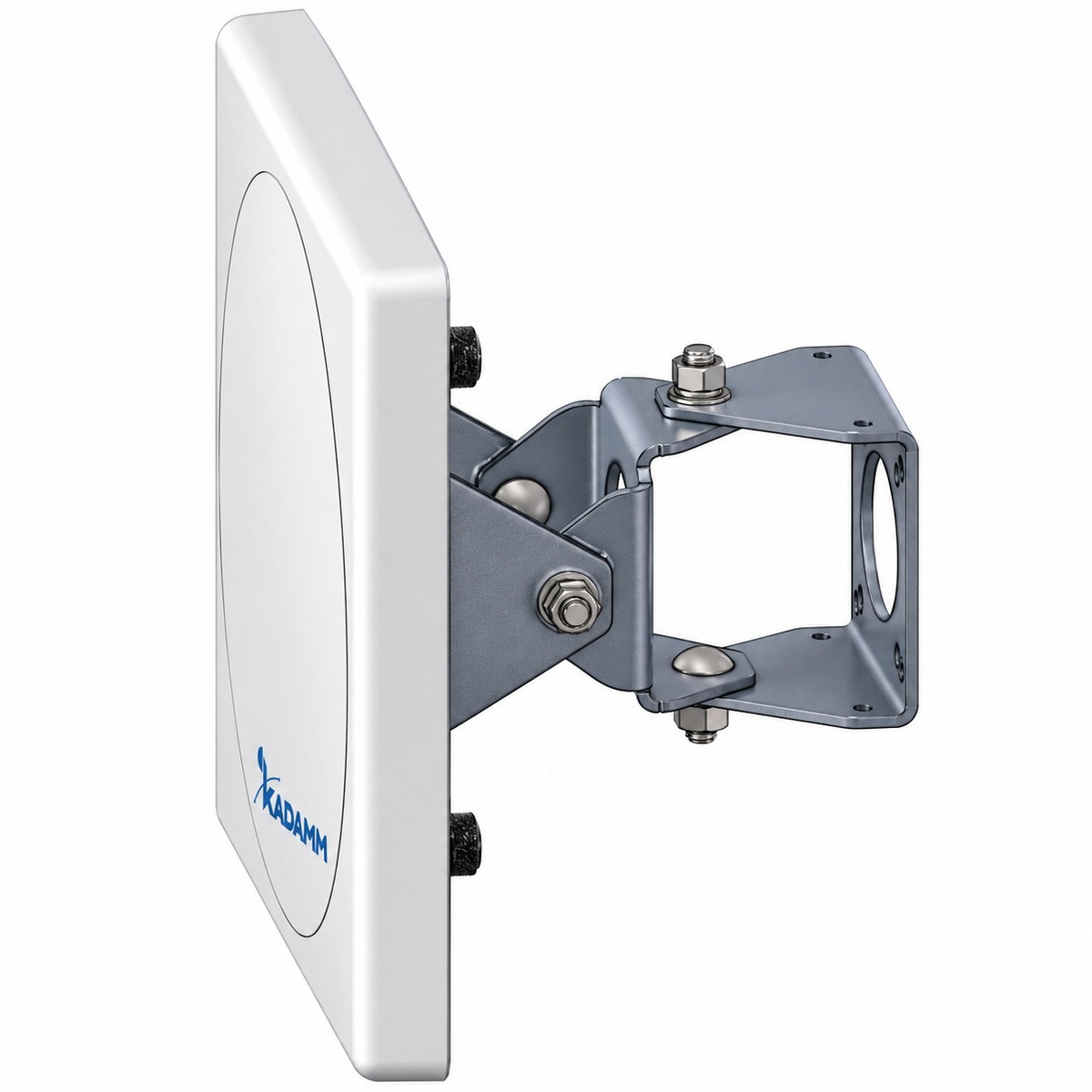

KADAMM APWD247195 — направленная антенна Wi-Fi 2400–7125 МГц, 9,5–12 дБи

Name: KADAMM APWD247195 — направленная антенна Wi-Fi 2400–7125 МГц, 9,5–12 дБи
Brand: КАДАММ
SKU: APWD247195

Производитель:КАДАММ

Артикул: APWD247195

Техническое описание KADAMM APWD247195

Каталог KADAMM «Антенны»

Количество

Отправить заявку

KADAMM · Направленная антенна Wi-Fi

Направленная антенна Wi-Fi от производителя KADAMM (КАДАММ) — KADAMM APWD247195; 2400–2500 МГц и 5150–6000 МГц и 6000–7125 МГц, усиление 9,5–12 дБи, 4 порта.

KADAMM APWD247195 — направленная антенна Wi-Fi 2400–7125 МГц, 9,5–12 дБи

2400–2500 / 5150–6000 / 6000–7125 МГц

Диапазон

9,5–12 дБи

Усиление

Две линейные (V+H)

Поляризация

4×N

Разъёмы

261 мм

Высота

О модели

В рабочую полосу KADAMM APWD247195 (2400–2500 МГц и 5150–6000 МГц и 6000–7125 МГц) попадают Wi-Fi 2,4 ГГц и Wi-Fi 5 ГГц. Усиление 9,5–12 дБи — у KADAMM APWD247195 заметный выигрыш по дальности без узкого луча.

Поляризация — две линейные (V+H). 4 разъёма KADAMM APWD247195 дают отдельные входы на каждую систему и поляризацию. Разъёмы: 4×N.

Габариты — 261 × 261 × 30 мм.

На что смотреть при подборе

Полоса 2400–2500 / 5150–6000 / 6000–7125 МГцПроверьте, что частоты вашей системы лежат внутри полосы APWD247195 с запасом по краям.

Усиление 9,5–12 дБиДля KADAMM APWD247195 это значение по основному направлению; при расчёте линии учитывайте его вместе с потерями кабеля.

КСВН ≤2,0Согласование KADAMM APWD247195 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.

Мощность 50 ВтПредел для KADAMM APWD247195 на один порт; суммарную мощность передатчиков сверяйте с ним.

Технические характеристики

Система 2400–2500 МГц

Параметр	Значение
Коэффициент усиления, дБи	9,5
Коэффициент защитного действия (отношение вперёд/назад), дБ	≥20
КСВН	≤2,0
Развязка между входами, дБ	≥30

Система 5150–6000 МГц

Параметр	Значение
Коэффициент усиления, дБи	11
Коэффициент защитного действия (отношение вперёд/назад), дБ	≥20
КСВН	≤2,0
Развязка между входами, дБ	≥30

Система 6000–7125 МГц

Параметр	Значение
Коэффициент усиления, дБи	12
Коэффициент защитного действия (отношение вперёд/назад), дБ	≥20
КСВН	≤2,0
Развязка между входами, дБ	≥30

Общие параметры

Параметр	Значение
Поляризация	Две линейные (V+H)
КСВН	≤2,0
Входное сопротивление	50 Ом
Максимальная мощность на порт	50 Вт

Механика и условия эксплуатации

Параметр	Значение
Разъёмы	4 × розетка N (IEC 61169-16)
Расположение разъёмов	Сзади
Размеры (В × Ш × Г)	261 × 261 × 30 мм
Максимальная скорость ветра	55 м/с
Материал радома	ABS-пластик

Вопросы по модели

На каких частотах работает KADAMM APWD247195?

Рабочий диапазон APWD247195 — 2400–2500 / 5150–6000 / 6000–7125 МГц.

Какое усиление у KADAMM APWD247195?

Коэффициент усиления APWD247195 — 9,5–12 дБи.

Какой разъём у KADAMM APWD247195?

4×N. Исполнение APWD247195 с другим разъёмом — уточняйте у менеджера.

Как крепится KADAMM APWD247195?

Габариты 261 × 261 × 30 мм.

Есть ли документы на KADAMM APWD247195?

Для APWD247195 доступны техническое описание и каталог (блок документов ниже), сертификаты и декларации высылаем по запросу.

Другие модели раздела — каталог KADAMM.
