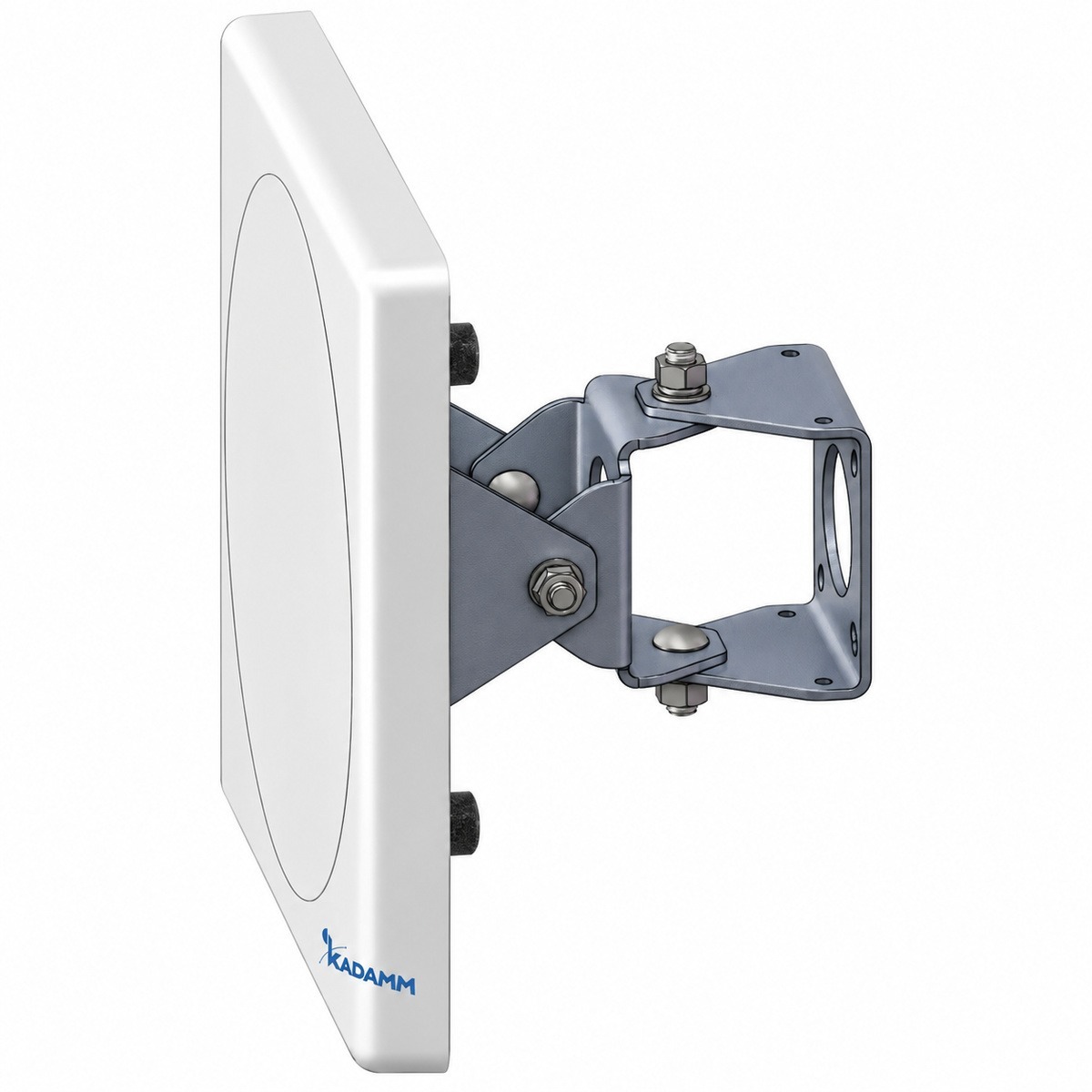

KADAMM APWD247110 — направленная антенна Wi-Fi: 2400–2500 МГц и 5150–6000 МГц и 6000–7125 МГц, усиление 10–13,5 дБи, 4 порта.
О модели
Полоса 2400–2500 МГц и 5150–6000 МГц и 6000–7125 МГц у KADAMM APWD247110 перекрывает Wi-Fi 2,4 ГГц и Wi-Fi 5 ГГц — на этих частотах модель и применяют. При усилении 10–13,5 дБи модель APWD247110 подходит для зоны средней протяжённости.
Поляризация — две линейные (V+H). У KADAMM APWD247110 4 разъёма: к одной панели подключаются несколько радиомодулей или ветвей MIMO. Разъёмы: 4×N.
Масса — по запросу, размеры 261 × 261 × 30 мм.
На что смотреть при подборе
Технические характеристики
Система 2400–2500 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 10 |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥20 |
| КСВН | ≤2,0 |
| Развязка между входами, дБ | ≥25 |
Система 5150–6000 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 12 |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥20 |
| КСВН | ≤2,0 |
| Развязка между входами, дБ | ≥25 |
Система 6000–7125 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 13,5 |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥20 |
| КСВН | ≤2,0 |
| Развязка между входами, дБ | ≥25 |
Общие параметры
| Параметр | Значение |
|---|---|
| Поляризация | Две линейные (V+H) |
| КСВН | ≤2,0 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Сзади |
| Размеры (В × Ш × Г) | 261 × 261 × 30 мм |
| Максимальная скорость ветра | 55 м/с |
| Материал радома | ABS-пластик |
Вопросы по модели
Рабочий диапазон APWD247110 — 2400–2500 / 5150–6000 / 6000–7125 МГц.
Коэффициент усиления APWD247110 — 10–13,5 дБи.
4×N. Исполнение APWD247110 с другим разъёмом — уточняйте у менеджера.
Габариты 261 × 261 × 30 мм.
Для APWD247110 доступны техническое описание и каталог (блок документов ниже), сертификаты и декларации высылаем по запросу.
