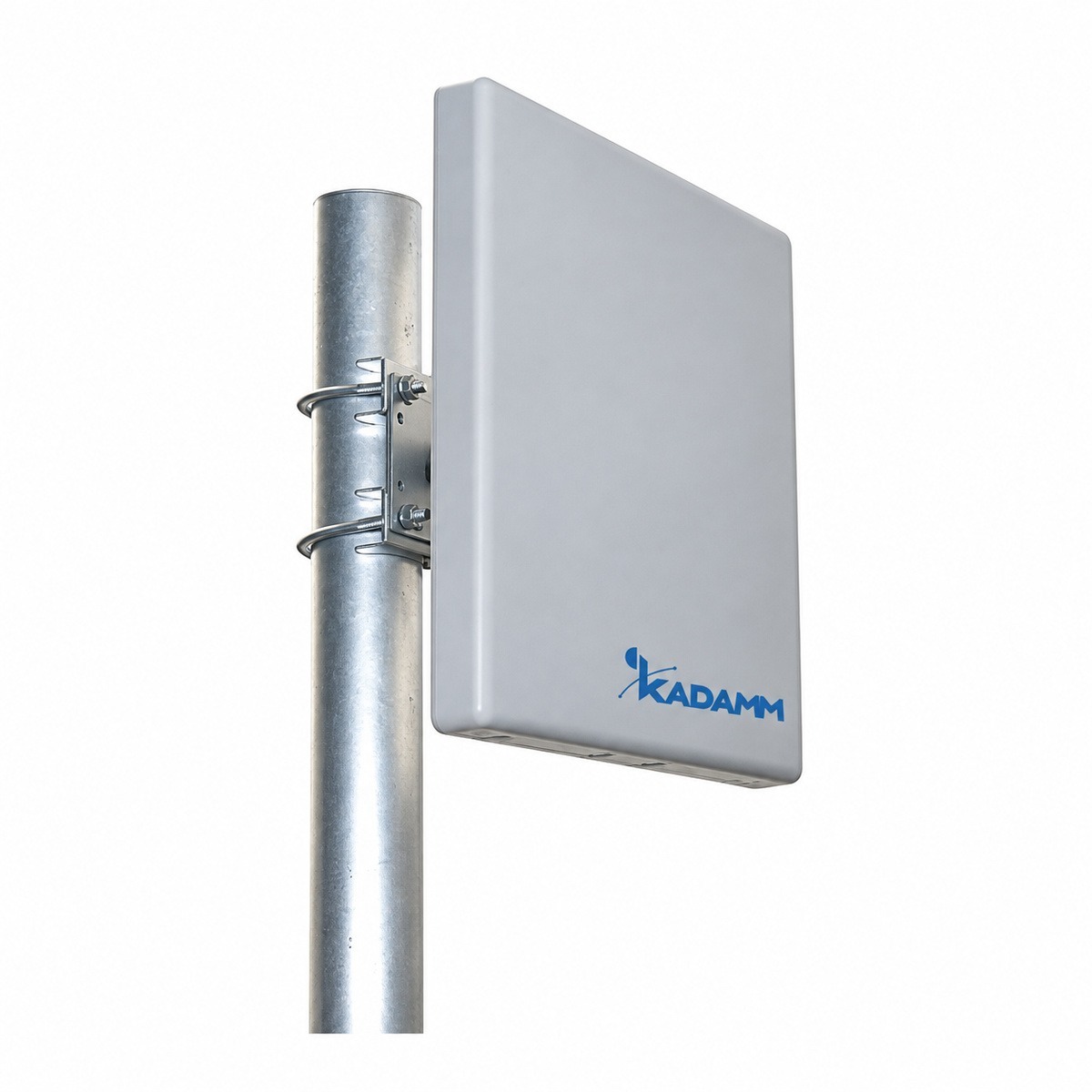

KADAMM APWD245815 — направленная антенна Wi-Fi: 2400–2500 МГц и 5150–5850 МГц, усиление 15 дБи, луч 35°, 4 порта.
О модели
Полоса 2400–2500 МГц и 5150–5850 МГц у KADAMM APWD245815 перекрывает Wi-Fi 2,4 ГГц и Wi-Fi 5 ГГц — на этих частотах модель и применяют. С усилением 15 дБи модель APWD245815 собирает энергию в узкий луч и работает на дальность. Ширина луча в горизонтальной плоскости — 35°, в вертикальной — 30°.
Поляризация — две линейные (V+H). 4 разъёма KADAMM APWD245815 дают отдельные входы на каждую систему и поляризацию. Электрический наклон — 0°. Разъёмы: 4×N.
Масса — 0,78 кг, размеры 260 × 260 × 35 мм. Крепление: Ø30–50 мм. Работает при температуре −40…+65 °C.
На что смотреть при подборе
Технические характеристики
Система 2400–2500 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 15 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 35° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 30° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 |
| Электрический наклон | 0° |
| КСВН | ≤2,0 |
| Развязка между входами, дБ | ≥25 |
Система 5150–5850 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 15 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 15° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥23 |
| Электрический наклон | 0° |
| КСВН | ≤2,0 |
| Развязка между входами, дБ | ≥25 |
Общие параметры
| Параметр | Значение |
|---|---|
| Поляризация | Две линейные (V+H) |
| КСВН | ≤2,0 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Сзади |
| Размеры (В × Ш × Г) | 260 × 260 × 35 мм |
| Размеры упаковки | 280 × 280 × 100 мм |
| Масса антенны | 0,78 кг |
| Максимальная скорость ветра | 40 м/с |
| Материал радома | ABS-пластик |
| Механический наклон | −20…20° |
| Рабочая температура | −40…+65 °C |
| Крепление на трубу | Ø30–50 мм |
Вопросы по модели
Рабочий диапазон APWD245815 — 2400–2500 / 5150–5850 МГц.
Коэффициент усиления APWD245815 — 15 дБи. Ширина луча по горизонтали — 35°.
4×N. Исполнение APWD245815 с другим разъёмом — уточняйте у менеджера.
Крепление APWD245815: Ø30–50 мм. Габариты 260 × 260 × 35 мм, масса 0,78 кг.
Для APWD245815 доступны техническое описание и каталог (блок документов ниже), сертификаты и декларации высылаем по запросу.
