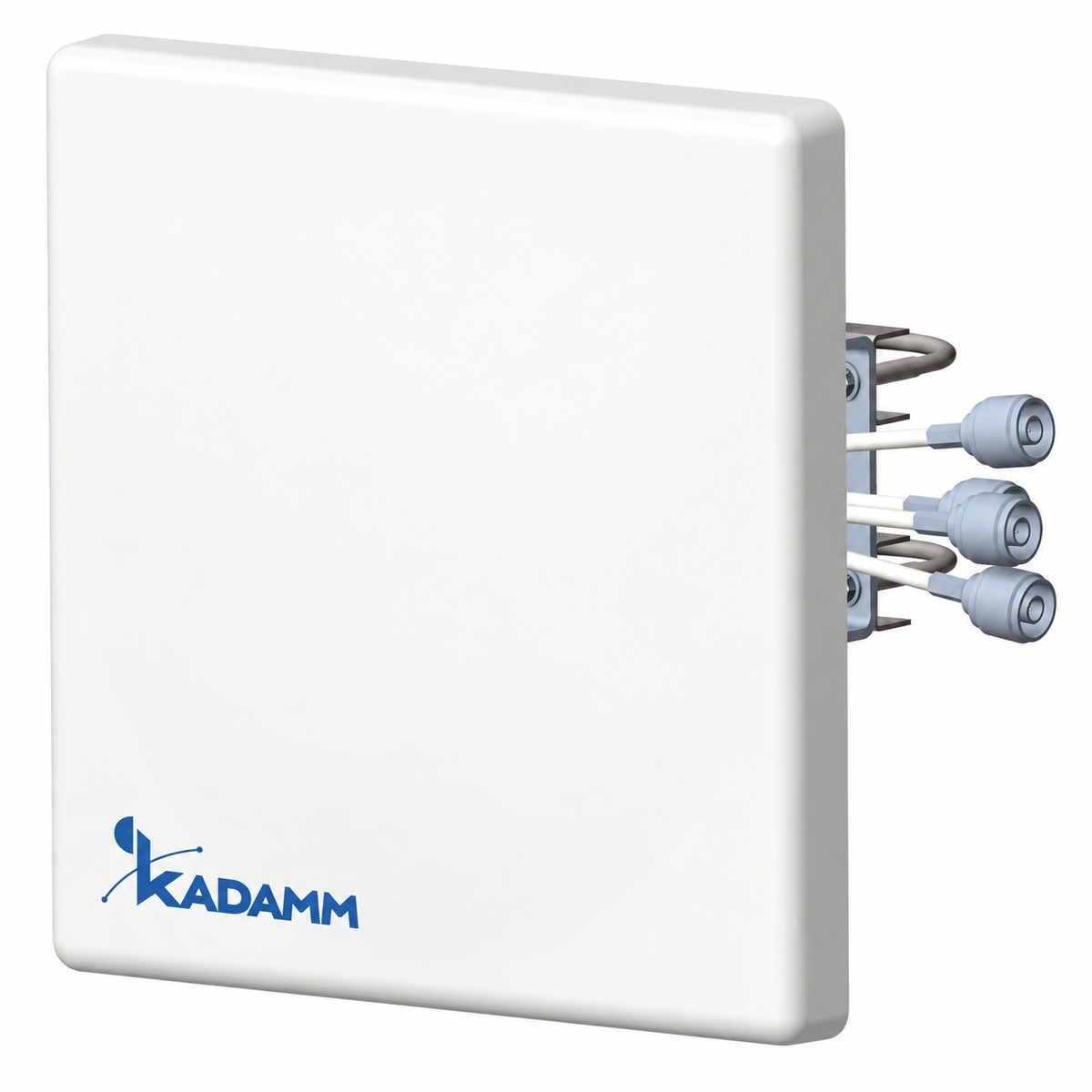

KADAMM APW247106 — направленная антенна Wi-Fi: 2400–2500 МГц и 5150–6000 МГц и 6000–7125 МГц, усиление 6 дБи, 4 порта.
О модели
Полоса 2400–2500 МГц и 5150–6000 МГц и 6000–7125 МГц у KADAMM APW247106 перекрывает Wi-Fi 2,4 ГГц и Wi-Fi 5 ГГц — на этих частотах модель и применяют. Усиление 6 дБи у KADAMM APW247106 — широкая диаграмма и ровное покрытие вблизи точки установки.
Поляризация — вертикальная. У KADAMM APW247106 4 разъёма: к одной панели подключаются несколько радиомодулей или ветвей MIMO. Разъёмы: 4×N.
Габариты — 260 × 260 × 30 мм.
На что смотреть при подборе
Технические характеристики
Система 2400–2500 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 6 |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥20 |
| КСВН | ≤2,0 |
| Развязка между входами, дБ | ≥30 |
Система 5150–6000 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 6 |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥20 |
| КСВН | ≤2,0 |
| Развязка между входами, дБ | ≥30 |
Система 6000–7125 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 6 |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥20 |
| КСВН | ≤2,0 |
| Развязка между входами, дБ | ≥30 |
Общие параметры
| Параметр | Значение |
|---|---|
| Поляризация | Вертикальная |
| КСВН | ≤2,0 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × вилка N (IEC 61169-16) |
| Расположение разъёмов | Сзади |
| Размеры (В × Ш × Г) | 260 × 260 × 30 мм |
| Максимальная скорость ветра | 55 м/с |
| Материал радома | ABS-пластик |
Вопросы по модели
Рабочий диапазон APW247106 — 2400–2500 / 5150–6000 / 6000–7125 МГц.
Коэффициент усиления APW247106 — 6 дБи.
4×N. Исполнение APW247106 с другим разъёмом — уточняйте у менеджера.
Габариты 260 × 260 × 30 мм.
Для APW247106 доступны техническое описание и каталог (блок документов ниже), сертификаты и декларации высылаем по запросу.
