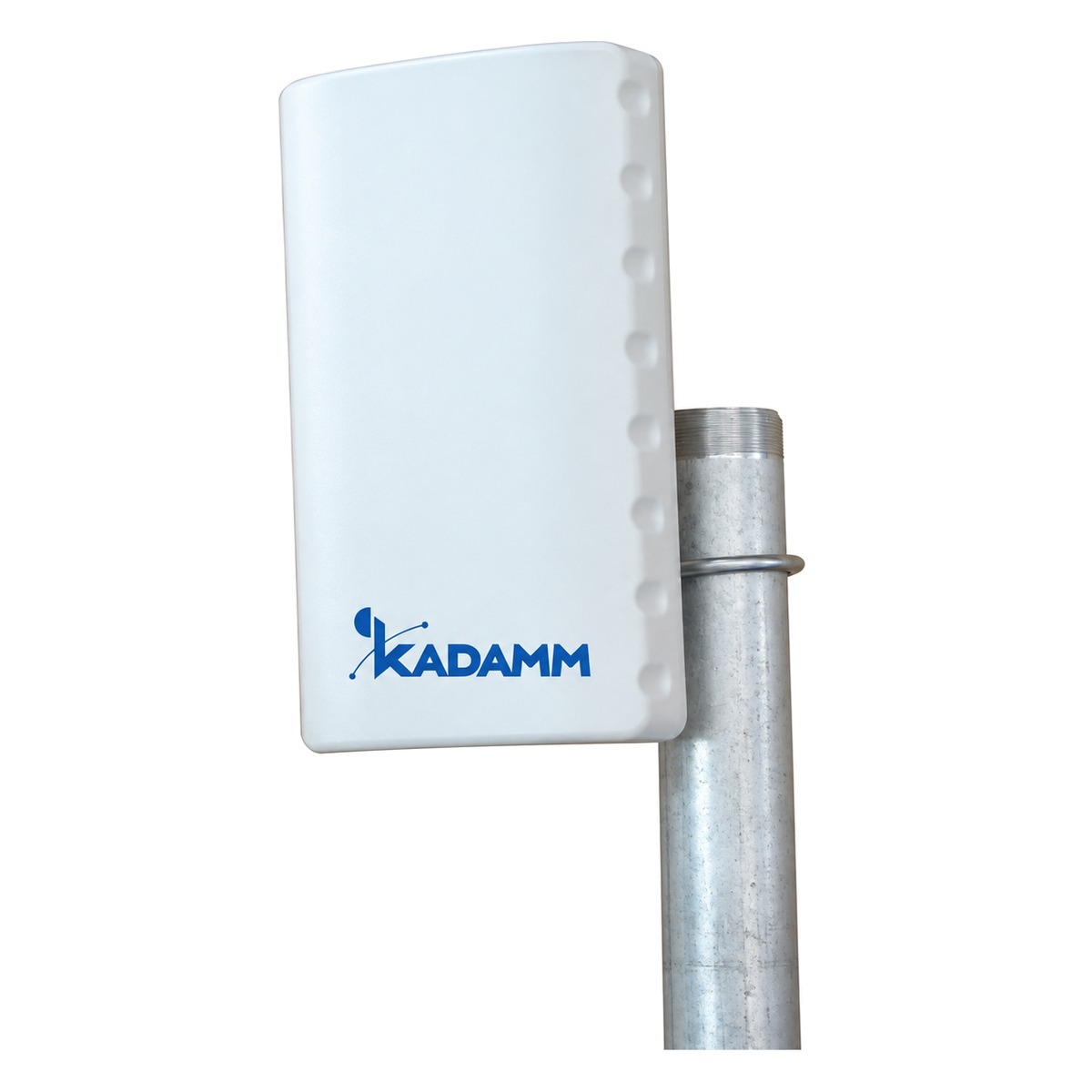

KADAMM APWD245812BFN — секторная антенна Wi-Fi: 2400–2500 МГц и 5150–5850 МГц, усиление 13 дБи, луч 65°, 4 порта.
О модели
По частотам (2400–2500 МГц и 5150–5850 МГц) KADAMM APWD245812BFN подходит для систем: Wi-Fi 2,4 ГГц и Wi-Fi 5 ГГц. Усиление 13 дБи — у KADAMM APWD245812BFN заметный выигрыш по дальности без узкого луча. Ширина луча в горизонтальной плоскости — 65°, в вертикальной — 28°.
Поляризация — две линейные (V+H). У KADAMM APWD245812BFN 4 разъёма: к одной панели подключаются несколько радиомодулей или ветвей MIMO. Электрический наклон — 0°. Разъёмы: 4×N.
Масса — 0,36 кг, размеры 210 × 120 × 42 мм. Крепление: Ø30–50 мм. Рабочие температуры — −40…+65 °C.
На что смотреть при подборе
Технические характеристики
Система 2400–2500 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 12,5 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 28° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥20 |
| Электрический наклон | 0° |
| КСВН | ≤2,0 |
| Развязка между входами, дБ | ≥25 |
Система 5150–5850 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 13 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 28° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 48° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 |
| Электрический наклон | 0° |
| КСВН | ≤2,0 |
| Развязка между входами, дБ | ≥25 |
Общие параметры
| Параметр | Значение |
|---|---|
| Поляризация | Две линейные (V+H) |
| КСВН | ≤2,0 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Сзади |
| Размеры (В × Ш × Г) | 210 × 120 × 42 мм |
| Размеры упаковки | 245 × 128 × 78 мм |
| Масса антенны | 0,36 кг |
| Максимальная скорость ветра | 40 м/с |
| Материал радома | ABS-пластик |
| Механический наклон | −20-+20° |
| Рабочая температура | −40…+65 °C |
| Крепление на трубу | Ø30–50 мм |
Вопросы по модели
Рабочий диапазон APWD245812BFN — 2400–2500 / 5150–5850 МГц.
Коэффициент усиления APWD245812BFN — 13 дБи. Ширина луча по горизонтали — 65°.
4×N. Исполнение APWD245812BFN с другим разъёмом — уточняйте у менеджера.
Крепление APWD245812BFN: Ø30–50 мм. Габариты 210 × 120 × 42 мм, масса 0,36 кг.
Для APWD245812BFN доступны техническое описание и каталог (блок документов ниже), сертификаты и декларации высылаем по запросу.
