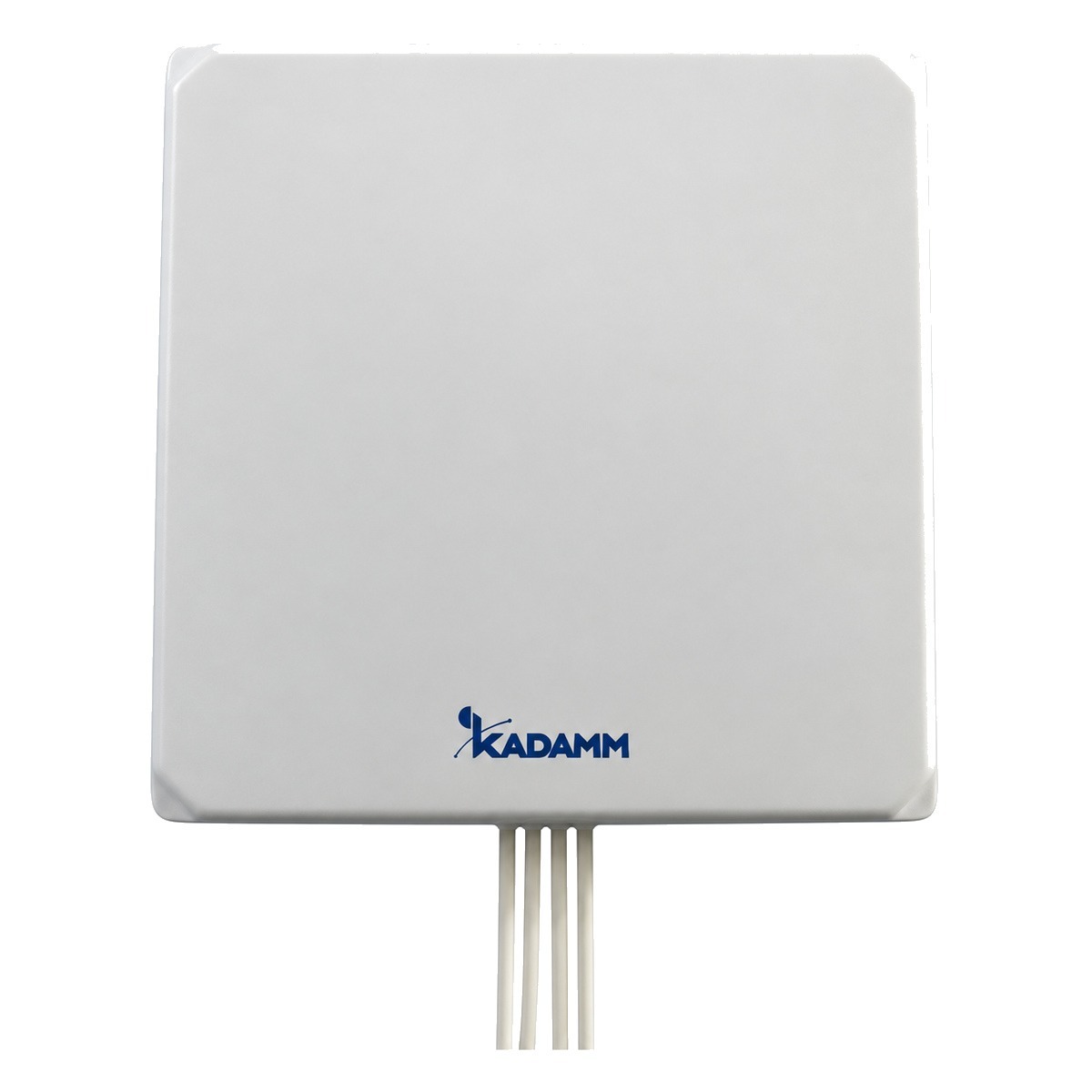

KADAMM APW24708-2 — секторная антенна Wi-Fi: 2400–2500 МГц и 5150–5950 МГц и 6000–7125 МГц, усиление 8 дБи, луч 115°, 4 порта.
О модели
По частотам (2400–2500 МГц и 5150–5950 МГц и 6000–7125 МГц) KADAMM APW24708-2 подходит для систем: Wi-Fi 2,4 ГГц и Wi-Fi 5 ГГц. При усилении 8 дБи модель APW24708-2 подходит для зоны средней протяжённости. Ширина луча в горизонтальной плоскости — 115°, в вертикальной — 50°.
Поляризация — две линейные (V+H). У KADAMM APW24708-2 4 разъёма: к одной панели подключаются несколько радиомодулей или ветвей MIMO. Электрический наклон — 0°. Разъёмы: 4×RP-TNC.
Масса — 0,58 кг, размеры 200 × 200 × 33 мм. Крепление: Ø25–50 мм. Рабочие температуры — −40…+65 °C.
На что смотреть при подборе
Технические характеристики
Система 2400–2500 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 8 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 115° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 50° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥15 |
| Электрический наклон | 0° |
| КСВН | ≤2,0 |
| Развязка между входами, дБ | ≥25 |
Система 5150–5950 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 8 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 120° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 25° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥20 |
| Электрический наклон | 0° |
| КСВН | ≤2,0 |
| Развязка между входами, дБ | ≥25 |
Система 6000–7125 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 8 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 120° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 20° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥20 |
| Электрический наклон | 0° |
| КСВН | ≤2,0 |
| Развязка между входами, дБ | ≥25 |
Общие параметры
| Параметр | Значение |
|---|---|
| Поляризация | Две линейные (V+H) |
| КСВН | ≤2,0 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × вилка RP-TNC |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 200 × 200 × 33 мм |
| Масса антенны | 0,58 кг |
| Максимальная скорость ветра | 40 м/с |
| Материал радома | ABS-пластик |
| Механический наклон | −90-+90° |
| Рабочая температура | −40…+65 °C |
| Крепление на трубу | Ø25–50 мм |
Вопросы по модели
Рабочий диапазон APW24708-2 — 2400–2500 / 5150–5950 / 6000–7125 МГц.
Коэффициент усиления APW24708-2 — 8 дБи. Ширина луча по горизонтали — 115°.
У APW24708-2 — 4×RP-TNC. Нужен другой тип разъёма — назовите его в запросе на подбор.
Крепление APW24708-2: Ø25–50 мм. Габариты 200 × 200 × 33 мм, масса 0,58 кг.
Техническое описание APW24708-2 и каталог KADAMM — в блоке документов этой страницы; сертификаты и декларации — по запросу.
