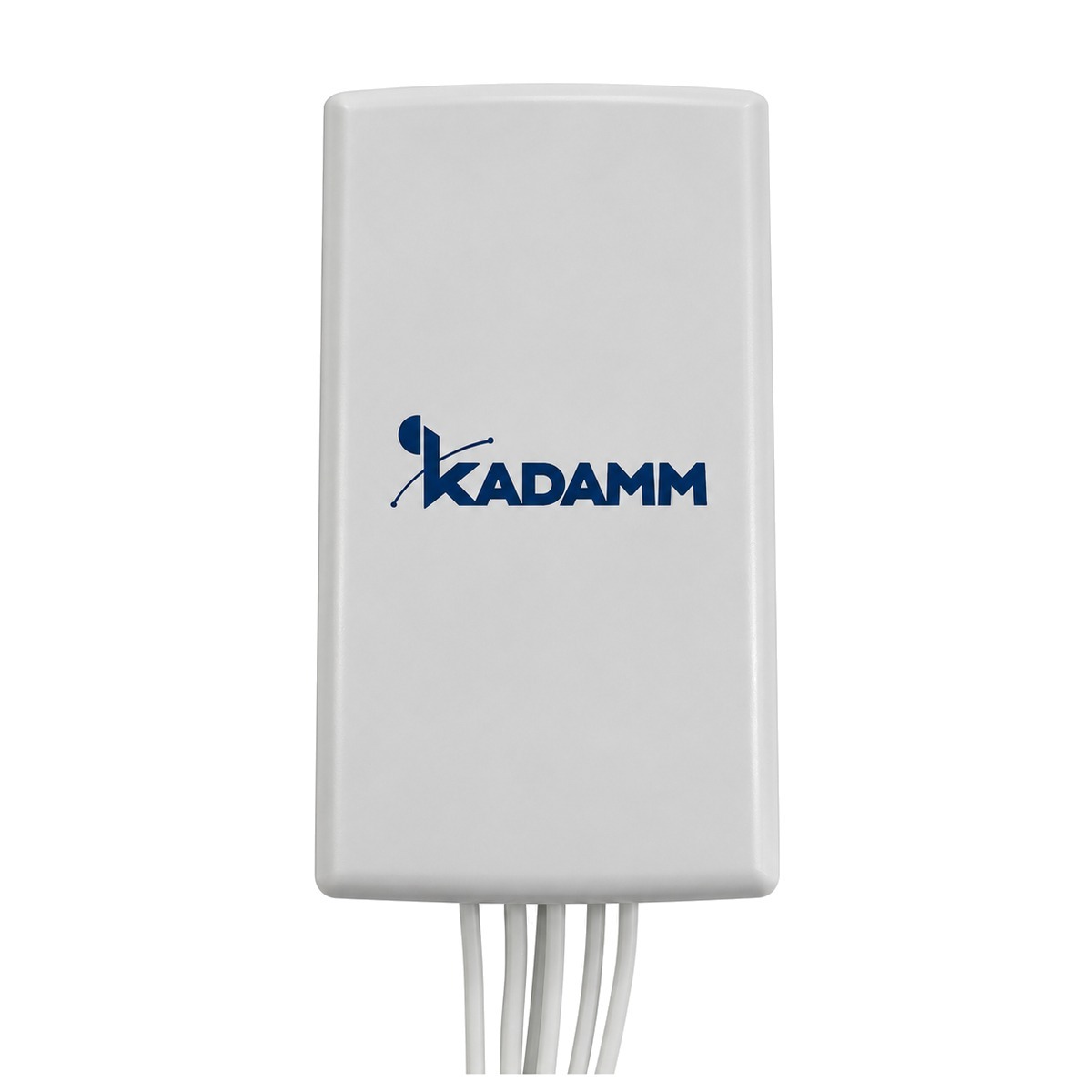

KADAMM APW24708 — секторная антенна Wi-Fi: 2400–2500 МГц и 5150–5950 МГц и 6000–7125 МГц, усиление 8 дБи, луч 115°, 4 порта.
О модели
В рабочую полосу KADAMM APW24708 (2400–2500 МГц и 5150–5950 МГц и 6000–7125 МГц) попадают Wi-Fi 2,4 ГГц и Wi-Fi 5 ГГц. При усилении 8 дБи модель APW24708 подходит для зоны средней протяжённости. Ширина луча в горизонтальной плоскости — 115°, в вертикальной — 50°.
Поляризация — вертикальная. 4 разъёма KADAMM APW24708 дают отдельные входы на каждую систему и поляризацию. Электрический наклон — 0°. Разъёмы: 4×RP-TNC.
Масса — 0,75 кг, размеры 290 × 170 × 50 мм. Крепление: Ø30–50 мм. Рабочие температуры — −40…+65 °C.
На что смотреть при подборе
Технические характеристики
Система 2400–2500 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 8 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 115° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 50° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥15 |
| Электрический наклон | 0° |
| КСВН | ≤2,0 |
| Развязка между входами, дБ | ≥20 |
Система 5150–5950 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 8 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 120° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 25° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥20 |
| Электрический наклон | 0° |
| КСВН | ≤2,0 |
| Развязка между входами, дБ | ≥20 |
Система 6000–7125 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 8 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 120° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 20° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥20 |
| Электрический наклон | 0° |
| КСВН | ≤2,0 |
| Развязка между входами, дБ | ≥20 |
Общие параметры
| Параметр | Значение |
|---|---|
| Поляризация | Вертикальная |
| КСВН | ≤2,0 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × вилка RP-TNC |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 290 × 170 × 50 мм |
| Масса антенны | 0,75 кг |
| Максимальная скорость ветра | 40 м/с |
| Материал радома | ABS-пластик |
| Механический наклон | −30-+30° |
| Рабочая температура | −40…+65 °C |
| Крепление на трубу | Ø30–50 мм |
Вопросы по модели
Рабочий диапазон APW24708 — 2400–2500 / 5150–5950 / 6000–7125 МГц.
Коэффициент усиления APW24708 — 8 дБи. Ширина луча по горизонтали — 115°.
4×RP-TNC. Исполнение APW24708 с другим разъёмом — уточняйте у менеджера.
Крепление APW24708: Ø30–50 мм. Габариты 290 × 170 × 50 мм, масса 0,75 кг.
Для APW24708 доступны техническое описание и каталог (блок документов ниже), сертификаты и декларации высылаем по запросу.
