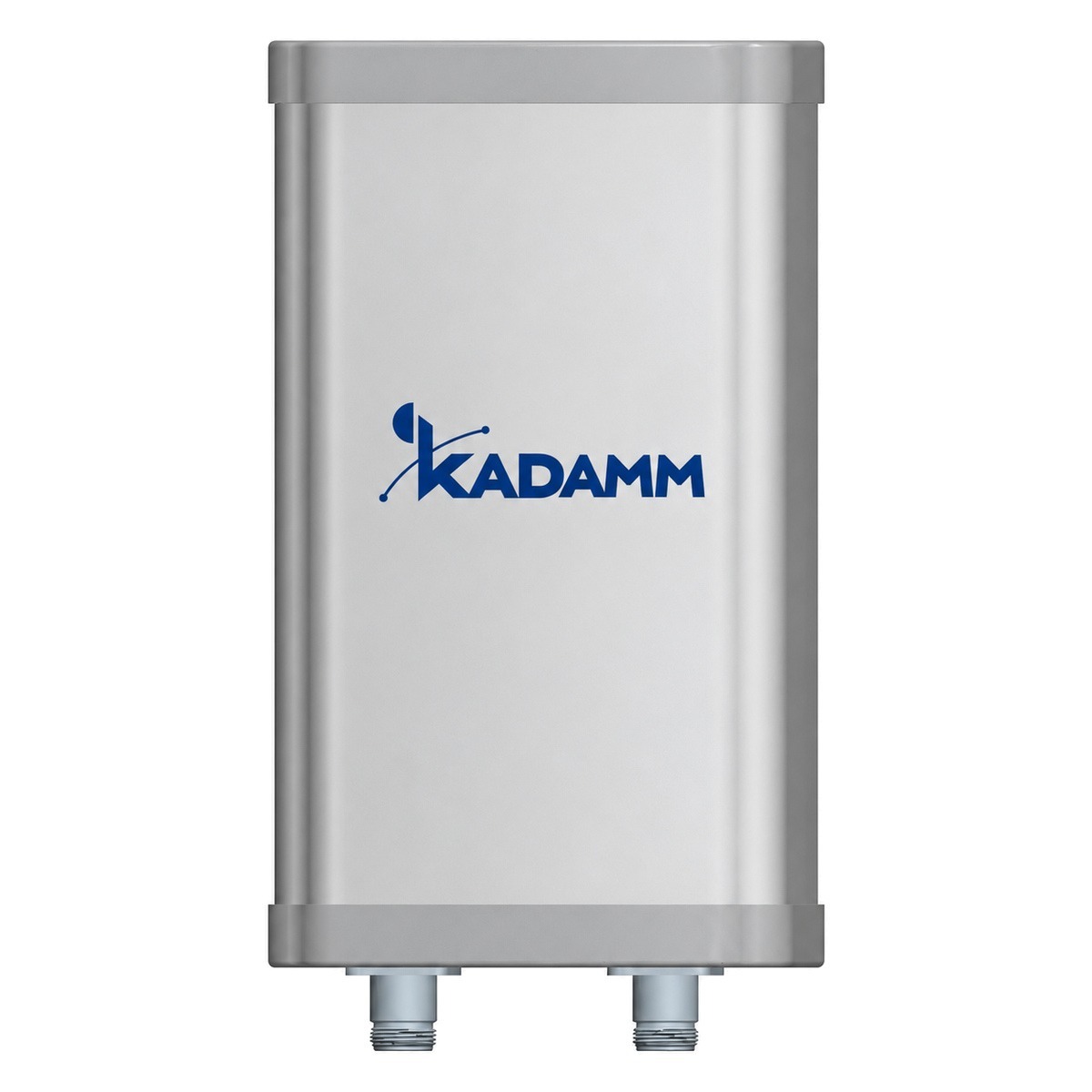

KADAMM APW515890VH17 — секторная антенна Wi-Fi: 5150–5850 МГц, усиление 17 дБи, луч 90°, 2 порта.
О модели
Полоса 5150–5850 МГц у KADAMM APW515890VH17 перекрывает Wi-Fi 5 ГГц — на этих частотах модель и применяют. Усиление 17 дБи у KADAMM APW515890VH17 говорит об узком луче: антенна рассчитана на дальнюю зону. Ширина луча в горизонтальной плоскости — 90°, в вертикальной — 6,5°.
Поляризация — две линейные (V+H). У KADAMM APW515890VH17 2 разъёма: к одной панели подключаются несколько радиомодулей или ветвей MIMO. Разъёмы: 2×N.
Габариты — 500 × 128 × 56 мм, масса 1,6 кг. Крепление: Ø35–75 мм. Рабочие температуры — −40…+60 °C.
На что смотреть при подборе
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 5150–5850 МГц |
| Коэффициент усиления, дБи | 17 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 90° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥20 |
| Поляризационная развязка (кроссполяризационная), дБ | ≥25 (при ±60°: ≥20) |
| Развязка между входами, дБ | ≥28 |
| Поляризация | Две линейные (V+H) |
| КСВН | ≤1,7 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 500 × 128 × 56 мм |
| Размеры упаковки | 600 × 230 × 160 мм |
| Масса антенны | 1,6 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Механический наклон | 0–15° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø35–75 мм |
Вопросы по модели
Рабочий диапазон APW515890VH17 — 5150–5850 МГц.
Коэффициент усиления APW515890VH17 — 17 дБи. Ширина луча по горизонтали — 90°.
2×N. Исполнение APW515890VH17 с другим разъёмом — уточняйте у менеджера.
Крепление APW515890VH17: Ø35–75 мм. Габариты 500 × 128 × 56 мм, масса 1,6 кг.
Техническое описание APW515890VH17 и каталог KADAMM — в блоке документов этой страницы; сертификаты и декларации — по запросу.
