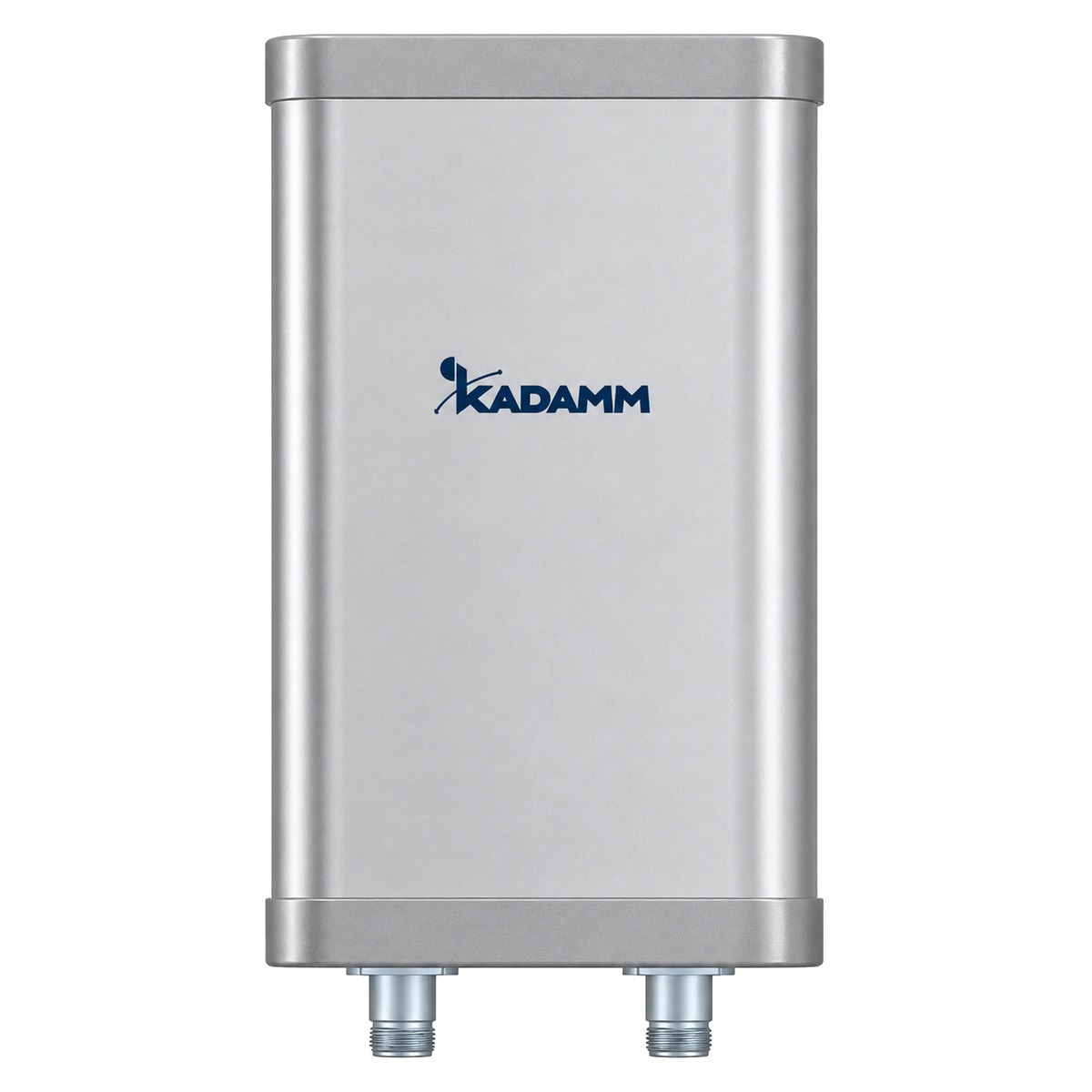

KADAMM APW515865DP17 — внешняя секторная антенна Wi-Fi 5150–5850 МГц, 17 дБи, 2 порта

Name: KADAMM APW515865DP17 — внешняя секторная антенна Wi-Fi 5150–5850 МГц, 17 дБи, 2 порта
Brand: КАДАММ
SKU: APW515865DP17

Производитель:КАДАММ

Артикул: APW515865DP17

Техническое описание KADAMM APW515865DP17

Каталог KADAMM «Антенны»

Количество

Отправить заявку

KADAMM · Секторная антенна Wi-Fi

KADAMM APW515865DP17 — секторная антенна Wi-Fi: 5150–5850 МГц, усиление 17 дБи, луч 65°, 2 порта.

5150–5850 МГц

Диапазон

17 дБи

Усиление

65°

Ширина луча (Г)

2×N

Разъёмы

400 мм

Высота

О модели

По частотам (5150–5850 МГц) KADAMM APW515865DP17 подходит для систем: Wi-Fi 5 ГГц. Усиление 17 дБи у KADAMM APW515865DP17 говорит об узком луче: антенна рассчитана на дальнюю зону. Ширина луча в горизонтальной плоскости — 65°, в вертикальной — 7,5°.

Поляризация — ±45°. У KADAMM APW515865DP17 2 разъёма: к одной панели подключаются несколько радиомодулей или ветвей MIMO. Разъёмы: 2×N.

Габариты — 400 × 128 × 56 мм, масса 1,4 кг. Крепление: Ø35–75 мм. Работает при температуре −40…+60 °C.

На что смотреть при подборе

Полоса 5150–5850 МГцПроверьте, что частоты вашей системы лежат внутри полосы APW515865DP17 с запасом по краям.

Усиление 17 дБиДля KADAMM APW515865DP17 это значение по основному направлению; при расчёте линии учитывайте его вместе с потерями кабеля.

Луч 65°Ширина по уровню −3 дБ в горизонтальной плоскости: какой сектор или угол закрывает KADAMM APW515865DP17.

КСВН ≤1,7Согласование KADAMM APW515865DP17 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.

Мощность 50 ВтПредел для KADAMM APW515865DP17 на один порт; суммарную мощность передатчиков сверяйте с ним.

Условия работыKADAMM APW515865DP17: температура −40…+60 °C.

Технические характеристики

Параметр	Значение
Диапазон частот	5150–5850 МГц
Коэффициент усиления, дБи	17
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	65°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	7,5°
Коэффициент защитного действия (отношение вперёд/назад), дБ	≥23
Поляризационная развязка (кроссполяризационная), дБ	≥15 (при ±60°: ≥10)
Развязка между входами, дБ	≥28
Поляризация	±45°
КСВН	≤1,7
Входное сопротивление	50 Ом
Максимальная мощность на порт	50 Вт

Механика и условия эксплуатации

Параметр	Значение
Разъёмы	2 × розетка N (IEC 61169-16)
Расположение разъёмов	Снизу
Размеры (В × Ш × Г)	400 × 128 × 56 мм
Размеры упаковки	500 × 230 × 160 мм
Масса антенны	1,4 кг
Максимальная скорость ветра	60 м/с
Материал радома	Непластифицированный ПВХ (uPVC)
Механический наклон	0–15°
Рабочая температура	−40…+60 °C
Крепление на трубу	Ø35–75 мм

Вопросы по модели

На каких частотах работает KADAMM APW515865DP17?

Рабочий диапазон APW515865DP17 — 5150–5850 МГц.

Какое усиление у KADAMM APW515865DP17?

Коэффициент усиления APW515865DP17 — 17 дБи. Ширина луча по горизонтали — 65°.

Какой разъём у KADAMM APW515865DP17?

2×N. Исполнение APW515865DP17 с другим разъёмом — уточняйте у менеджера.

Как крепится KADAMM APW515865DP17?

Крепление APW515865DP17: Ø35–75 мм. Габариты 400 × 128 × 56 мм, масса 1,4 кг.

Есть ли документы на KADAMM APW515865DP17?

Техническое описание APW515865DP17 и каталог KADAMM — в блоке документов этой страницы; сертификаты и декларации — по запросу.
