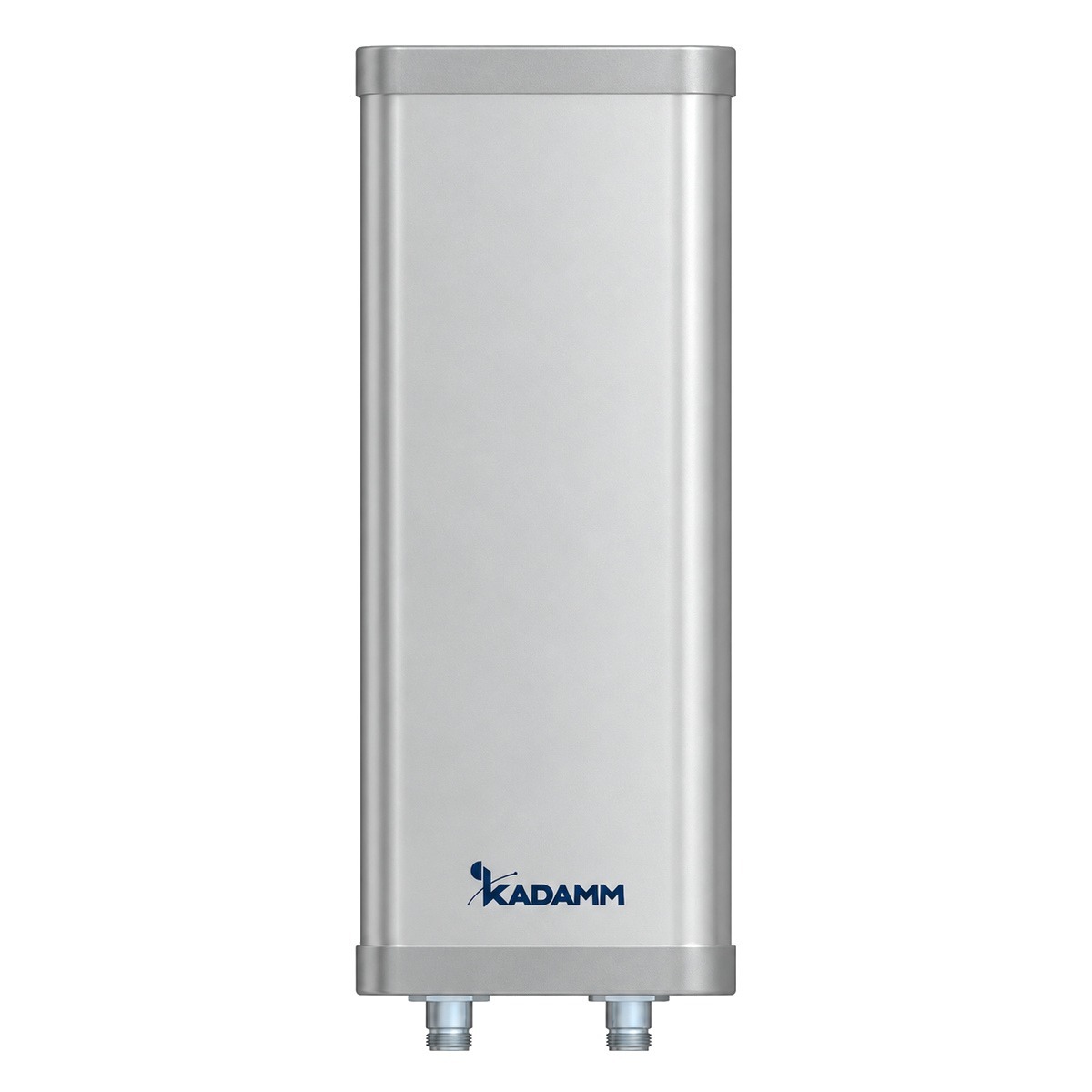

Секторная антенна Wi-Fi от производителя KADAMM (КАДАММ) — KADAMM APW4960120VH14; 4900–5950 МГц, усиление 14,8 дБи, луч 120°, 2 порта.
О модели
В рабочую полосу KADAMM APW4960120VH14 (4900–5950 МГц) попадают Wi-Fi 5 ГГц. При усилении 14,8 дБи модель APW4960120VH14 подходит для зоны средней протяжённости. Ширина луча в горизонтальной плоскости — 120°, в вертикальной — 8°.
Поляризация — две линейные (V+H). У KADAMM APW4960120VH14 2 разъёма: к одной панели подключаются несколько радиомодулей или ветвей MIMO. Электрический наклон — 0°. Разъёмы: 2×N.
Габариты — 400 × 128 × 56 мм, масса 2 кг. Крепление: Ø50–85 мм. Работает при температуре −40…+60 °C.
На что смотреть при подборе
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 4900–5950 МГц |
| Коэффициент усиления, дБи | 14,8 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 120° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 8° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 |
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 |
| Электрический наклон | 0° |
| Развязка между входами, дБ | ≥27 |
| Поляризация | Две линейные (V+H) |
| КСВН | ≤1,8 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 400 × 128 × 56 мм |
| Размеры упаковки | 500 × 230 × 160 мм |
| Масса антенны | 2 кг |
| Максимальная скорость ветра | 220 км/ч |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Механический наклон | ± 16° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–85 мм |
Вопросы по модели
Рабочий диапазон APW4960120VH14 — 4900–5950 МГц.
Коэффициент усиления APW4960120VH14 — 14,8 дБи. Ширина луча по горизонтали — 120°.
2×N. Исполнение APW4960120VH14 с другим разъёмом — уточняйте у менеджера.
Крепление APW4960120VH14: Ø50–85 мм. Габариты 400 × 128 × 56 мм, масса 2 кг.
Техническое описание APW4960120VH14 и каталог KADAMM — в блоке документов этой страницы; сертификаты и декларации — по запросу.
