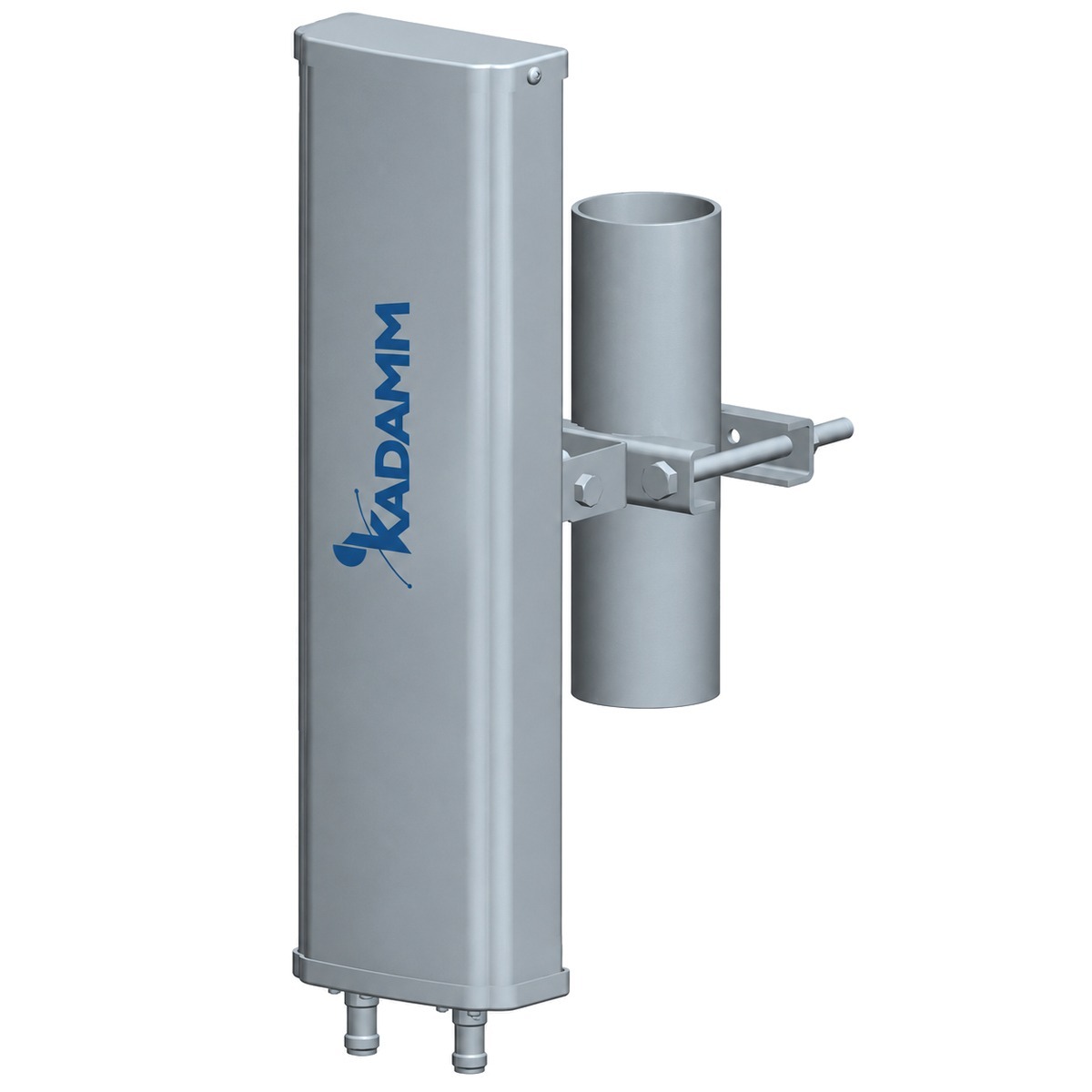

Модель KADAMM APW515890VH16-2: секторная антенна Wi-Fi, 5150–5850 МГц, усиление 15,5 дБи, луч 90°, 2 порта.
О модели
Полоса 5150–5850 МГц у KADAMM APW515890VH16-2 перекрывает Wi-Fi 5 ГГц — на этих частотах модель и применяют. Усиление 15,5 дБи у KADAMM APW515890VH16-2 говорит об узком луче: антенна рассчитана на дальнюю зону. Ширина луча в горизонтальной плоскости — 90°, в вертикальной — 7,5°.
Поляризация — две линейные (V+H). У KADAMM APW515890VH16-2 2 разъёма: к одной панели подключаются несколько радиомодулей или ветвей MIMO. Электрический наклон — 0°. Разъёмы: 2×N.
Масса — 1,0 кг, размеры 450 × 128 × 56 мм. Работает при температуре −40…+60 °C.
На что смотреть при подборе
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 5150–5850 МГц |
| Коэффициент усиления, дБи | 15,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 90° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥20 |
| Электрический наклон | 0° |
| Развязка между входами, дБ | ≥25 |
| Поляризация | Две линейные (V+H) |
| КСВН | ≤2,0 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 450 × 128 × 56 мм |
| Размеры упаковки | 530 × 170 × 210 мм |
| Масса антенны | 1,0 кг |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Рабочая температура | −40…+60 °C |
Вопросы по модели
Рабочий диапазон APW515890VH16-2 — 5150–5850 МГц.
Коэффициент усиления APW515890VH16-2 — 15,5 дБи. Ширина луча по горизонтали — 90°.
2×N. Исполнение APW515890VH16-2 с другим разъёмом — уточняйте у менеджера.
Габариты 450 × 128 × 56 мм, масса 1,0 кг.
Для APW515890VH16-2 доступны техническое описание и каталог (блок документов ниже), сертификаты и декларации высылаем по запросу.
