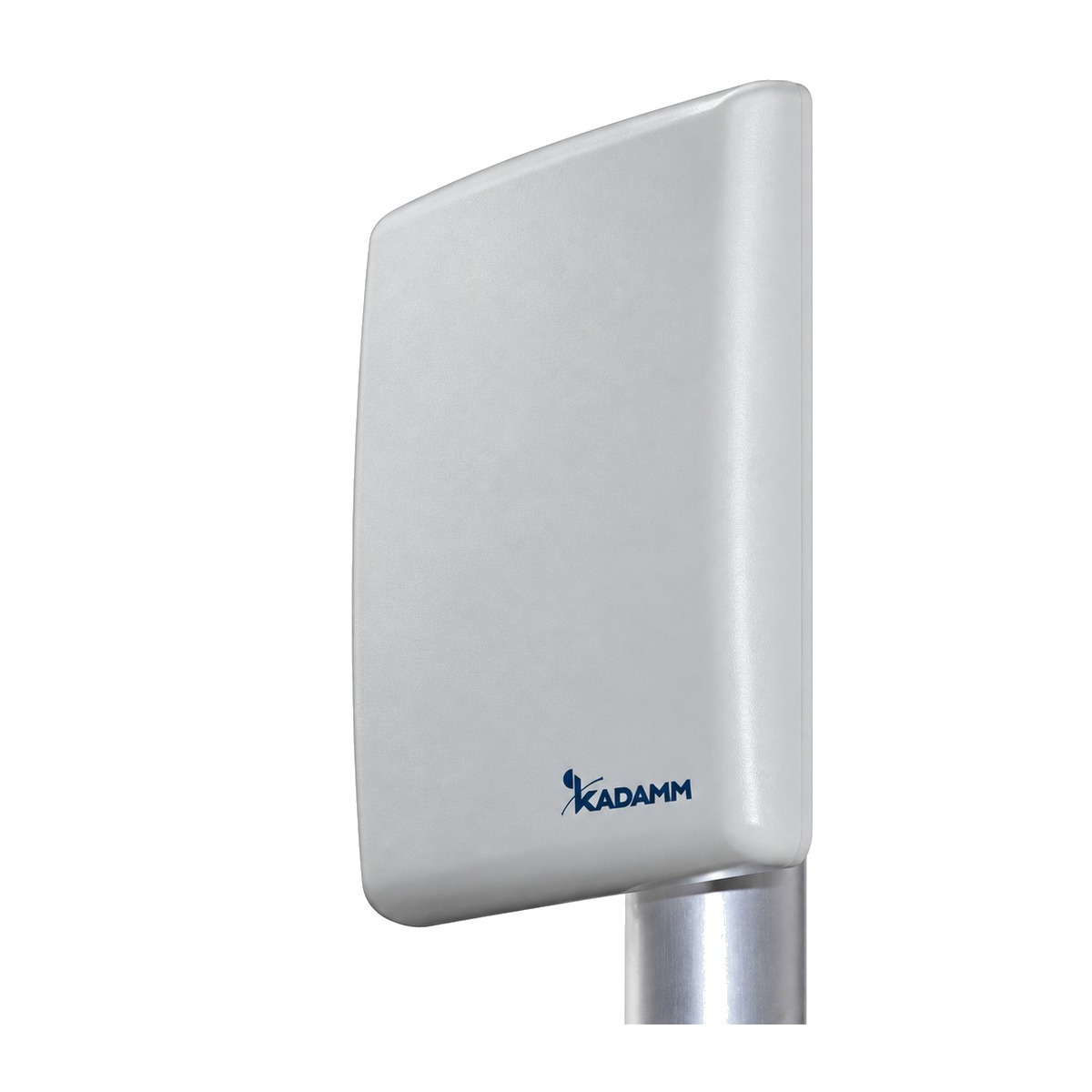

Направленная антенна Wi-Fi от производителя KADAMM (КАДАММ) — KADAMM APW515814-3; 5150–5850 МГц, усиление 14 дБи, луч 32°, 4 порта.
О модели
Полоса 5150–5850 МГц у KADAMM APW515814-3 перекрывает Wi-Fi 5 ГГц — на этих частотах модель и применяют. Усиление 14 дБи — у KADAMM APW515814-3 заметный выигрыш по дальности без узкого луча. Ширина луча в горизонтальной плоскости — 32°, в вертикальной — 32°.
Поляризация — две линейные (V+H). 4 разъёма KADAMM APW515814-3 дают отдельные входы на каждую систему и поляризацию. Электрический наклон — 0°. Разъёмы: 4×N.
Габариты — 190 × 190 × 31 мм, масса 0,7 кг. Крепление: Ø30–70 мм. Работает при температуре −40…+70 °C.
На что смотреть при подборе
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 5150–5850 МГц |
| Коэффициент усиления, дБи | 14 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 32° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 32° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 |
| Электрический наклон | 0° |
| Развязка между входами, дБ | ≥25 |
| Поляризация | Две линейные (V+H) |
| КСВН | ≤2,0 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Сзади |
| Размеры (В × Ш × Г) | 190 × 190 × 31 мм |
| Размеры упаковки | 240 × 240 × 240 мм |
| Масса антенны | 0,7 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | ABS-пластик |
| Механический наклон | −20 - +20° |
| Рабочая температура | −40…+70 °C |
| Крепление на трубу | Ø30–70 мм |
Вопросы по модели
Рабочий диапазон APW515814-3 — 5150–5850 МГц.
Коэффициент усиления APW515814-3 — 14 дБи. Ширина луча по горизонтали — 32°.
4×N. Исполнение APW515814-3 с другим разъёмом — уточняйте у менеджера.
Крепление APW515814-3: Ø30–70 мм. Габариты 190 × 190 × 31 мм, масса 0,7 кг.
Техническое описание APW515814-3 и каталог KADAMM — в блоке документов этой страницы; сертификаты и декларации — по запросу.
