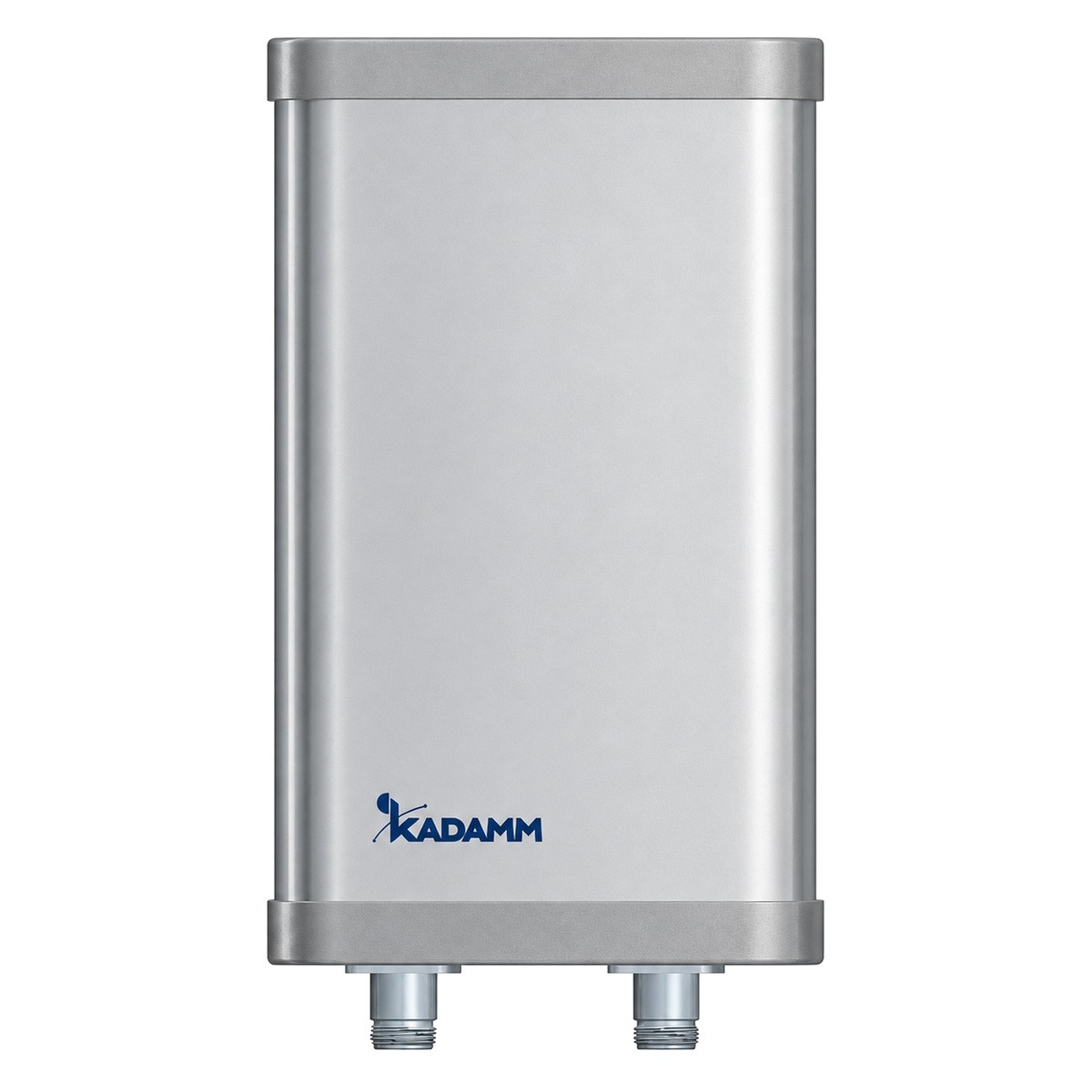

KADAMM APW515845DP16-2 — направленная антенна Wi-Fi: 5150–5850 МГц, усиление 15,5 дБи, луч 45°, 2 порта.
О модели
По частотам (5150–5850 МГц) KADAMM APW515845DP16-2 подходит для систем: Wi-Fi 5 ГГц. Усиление 15,5 дБи у KADAMM APW515845DP16-2 говорит об узком луче: антенна рассчитана на дальнюю зону. Ширина луча в горизонтальной плоскости — 45°, в вертикальной — 15°.
Поляризация — ±45°. У KADAMM APW515845DP16-2 2 разъёма: к одной панели подключаются несколько радиомодулей или ветвей MIMO. Разъёмы: 2×N.
Габариты — 240 × 133 × 61 мм, масса 1,2 кг. Крепление: Ø35–75 мм. Работает при температуре −40…+60 °C.
На что смотреть при подборе
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 5150–5850 МГц |
| Коэффициент усиления, дБи | 15,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 45° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 15° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 |
| Развязка между входами, дБ | ≥25 |
| Поляризация | ±45° |
| КСВН | ≤2 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 240 × 133 × 61 мм |
| Размеры упаковки | 315 × 115 × 160 мм |
| Масса антенны | 1,2 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Механический наклон | 0–15° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø35–75 мм |
Вопросы по модели
Рабочий диапазон APW515845DP16-2 — 5150–5850 МГц.
Коэффициент усиления APW515845DP16-2 — 15,5 дБи. Ширина луча по горизонтали — 45°.
2×N. Исполнение APW515845DP16-2 с другим разъёмом — уточняйте у менеджера.
Крепление APW515845DP16-2: Ø35–75 мм. Габариты 240 × 133 × 61 мм, масса 1,2 кг.
Для APW515845DP16-2 доступны техническое описание и каталог (блок документов ниже), сертификаты и декларации высылаем по запросу.
