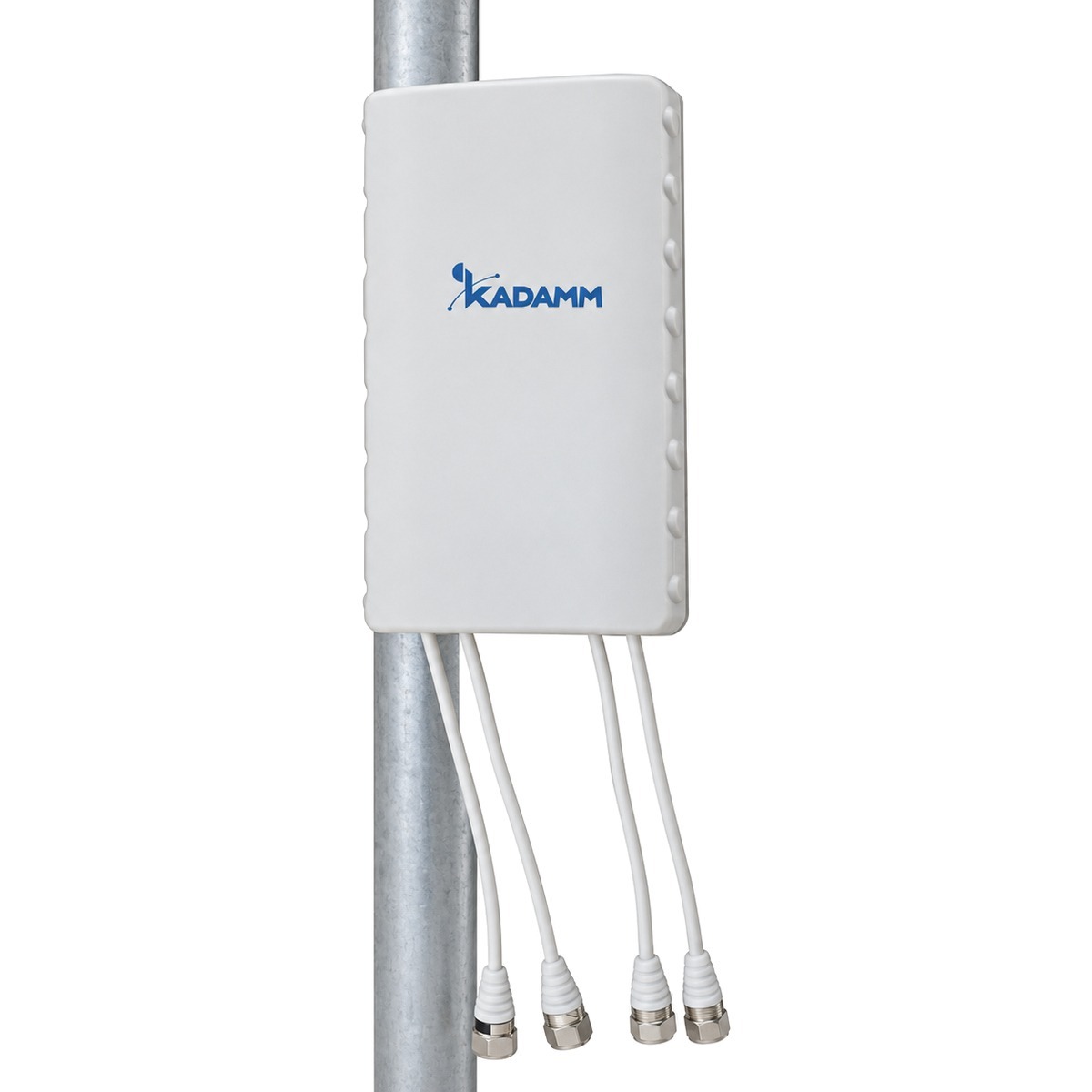

Направленная антенна Wi-Fi от производителя KADAMM (КАДАММ) — KADAMM APWX515814-3; 5150–5850 МГц, усиление 14 дБи, луч 30°, 4 порта.
О модели
Полоса 5150–5850 МГц у KADAMM APWX515814-3 перекрывает Wi-Fi 5 ГГц — на этих частотах модель и применяют. При усилении 14 дБи модель APWX515814-3 подходит для зоны средней протяжённости. Ширина луча в горизонтальной плоскости — 30°, в вертикальной — 30°.
Поляризация — ±45°. У KADAMM APWX515814-3 4 разъёма: к одной панели подключаются несколько радиомодулей или ветвей MIMO. Электрический наклон — 0°. Разъёмы: 4×N.
Габариты — 210 × 120 × 42 мм, масса 0,45 кг. Крепление: Ø30–50 мм. Работает при температуре −40…+60 °C.
На что смотреть при подборе
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 5150–5850 МГц |
| Коэффициент усиления, дБи | 14 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 30° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 30° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥20 |
| Электрический наклон | 0° |
| Развязка между входами, дБ | ≥23 |
| Поляризация | ±45° |
| КСВН | ≤2,0 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 210 × 120 × 42 мм |
| Масса антенны | 0,45 кг |
| Максимальная скорость ветра | 36,9 м/с |
| Материал радома | ABS-пластик |
| Механический наклон | −20-+20° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø30–50 мм |
Вопросы по модели
Рабочий диапазон APWX515814-3 — 5150–5850 МГц.
Коэффициент усиления APWX515814-3 — 14 дБи. Ширина луча по горизонтали — 30°.
У APWX515814-3 — 4×N. Нужен другой тип разъёма — назовите его в запросе на подбор.
Крепление APWX515814-3: Ø30–50 мм. Габариты 210 × 120 × 42 мм, масса 0,45 кг.
Для APWX515814-3 доступны техническое описание и каталог (блок документов ниже), сертификаты и декларации высылаем по запросу.
