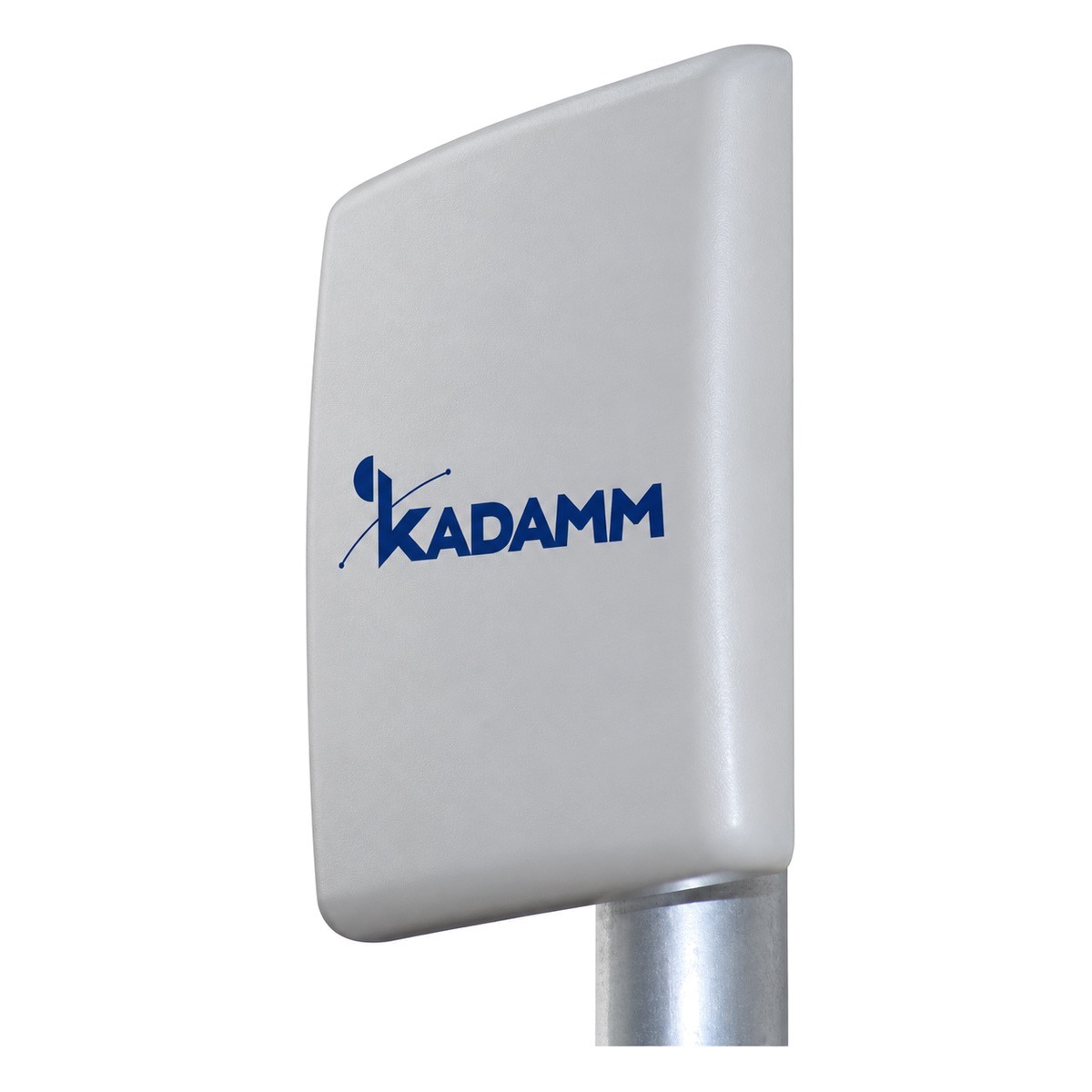

Модель KADAMM APWD515814-2: направленная антенна Wi-Fi, 5150–5850 МГц, усиление 14 дБи, луч 32°, 4 порта.
О модели
Полоса 5150–5850 МГц у KADAMM APWD515814-2 перекрывает Wi-Fi 5 ГГц — на этих частотах модель и применяют. Усиление 14 дБи — у KADAMM APWD515814-2 заметный выигрыш по дальности без узкого луча. Ширина луча в горизонтальной плоскости — 32°, в вертикальной — 32°.
Поляризация — две линейные (V+H). У KADAMM APWD515814-2 4 разъёма: к одной панели подключаются несколько радиомодулей или ветвей MIMO. Электрический наклон — 0°. Разъёмы: 4×N.
Габариты — 190 × 190 × 31 мм, масса 0,7 кг. Крепление: Ø30–70 мм. Работает при температуре −40…+70 °C.
На что смотреть при подборе
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 5150–5850 МГц |
| Коэффициент усиления, дБи | 14 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 32° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 32° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 |
| Электрический наклон | 0° |
| Развязка между входами, дБ | ≥25 |
| Поляризация | Две линейные (V+H) |
| КСВН | ≤2,0 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Сзади |
| Размеры (В × Ш × Г) | 190 × 190 × 31 мм |
| Масса антенны | 0,7 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | PC |
| Механический наклон | ± 20° |
| Рабочая температура | −40…+70 °C |
| Крепление на трубу | Ø30–70 мм |
Вопросы по модели
Рабочий диапазон APWD515814-2 — 5150–5850 МГц.
Коэффициент усиления APWD515814-2 — 14 дБи. Ширина луча по горизонтали — 32°.
У APWD515814-2 — 4×N. Нужен другой тип разъёма — назовите его в запросе на подбор.
Крепление APWD515814-2: Ø30–70 мм. Габариты 190 × 190 × 31 мм, масса 0,7 кг.
Для APWD515814-2 доступны техническое описание и каталог (блок документов ниже), сертификаты и декларации высылаем по запросу.
