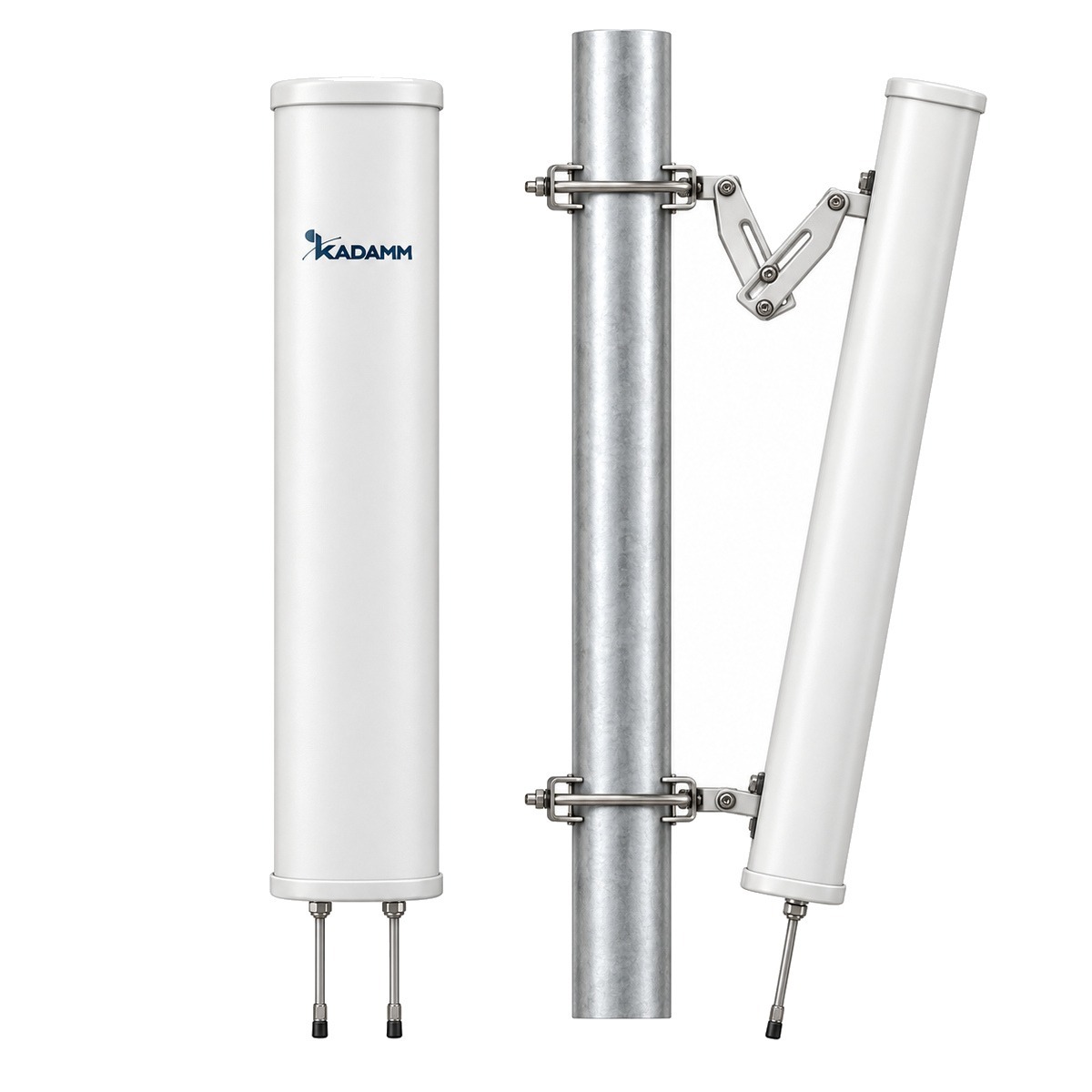

KADAMM APW4960120VH18 — внешняя секторная антенна Wi-Fi 4900–5950 МГц, 17 дБи, 2 порта

Name: KADAMM APW4960120VH18 — внешняя секторная антенна Wi-Fi 4900–5950 МГц, 17 дБи, 2 порта
Brand: КАДАММ
SKU: APW4960120VH18

Производитель:КАДАММ

Артикул: APW4960120VH18

Техническое описание KADAMM APW4960120VH18

Каталог KADAMM «Антенны»

Количество

Отправить заявку

KADAMM · Секторная антенна Wi-Fi

Модель KADAMM APW4960120VH18: секторная антенна Wi-Fi, 4900–5950 МГц, усиление 17 дБи, луч 120°, 2 порта.

4900–5950 МГц

Диапазон

17 дБи

Усиление

120°

Ширина луча (Г)

0°

Наклон (фикс.)

Две линейные (V+H)

Поляризация

2×RP-SMA

Разъёмы

О модели

По частотам (4900–5950 МГц) KADAMM APW4960120VH18 подходит для систем: Wi-Fi 5 ГГц. Усиление 17 дБи у KADAMM APW4960120VH18 говорит об узком луче: антенна рассчитана на дальнюю зону. Ширина луча в горизонтальной плоскости — 120°, в вертикальной — 4°.

Поляризация — две линейные (V+H). 2 разъёма KADAMM APW4960120VH18 дают отдельные входы на каждую систему и поляризацию. Электрический наклон — 0°. Разъёмы: 2×RP-SMA.

Масса — 3,5 кг, размеры 720 × 128 × 56 мм. Крепление: Ø35–75 мм. Работает при температуре −40…+60 °C.

На что смотреть при подборе

Полоса 4900–5950 МГцПроверьте, что частоты вашей системы лежат внутри полосы APW4960120VH18 с запасом по краям.

Усиление 17 дБиДля KADAMM APW4960120VH18 это значение по основному направлению; при расчёте линии учитывайте его вместе с потерями кабеля.

Луч 120°Ширина по уровню −3 дБ в горизонтальной плоскости: какой сектор или угол закрывает KADAMM APW4960120VH18.

КСВН ≤2,5Согласование KADAMM APW4960120VH18 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.

Мощность 100 ВтПредел для KADAMM APW4960120VH18 на один порт; суммарную мощность передатчиков сверяйте с ним.

Условия работыKADAMM APW4960120VH18: температура −40…+60 °C.

Технические характеристики

Параметр	Значение
Диапазон частот	4900–5950 МГц
Коэффициент усиления, дБи	17
Ширина ДН по уровню −3 дБ, горизонтальная плоскость	120°
Ширина ДН по уровню −3 дБ, вертикальная плоскость	4°
Коэффициент защитного действия (отношение вперёд/назад), дБ	≥20
Поляризационная развязка (кроссполяризационная), дБ	≥15
Электрический наклон	0°
Развязка между входами, дБ	≥25
Поляризация	Две линейные (V+H)
КСВН	≤2,5
Входное сопротивление	50 Ом
Максимальная мощность на порт	100 Вт

Механика и условия эксплуатации

Параметр	Значение
Разъёмы	2 × вилка RP-SMA
Расположение разъёмов	Снизу
Размеры (В × Ш × Г)	720 × 128 × 56 мм
Размеры упаковки	1050 × 230 × 160 мм
Масса антенны	3,5 кг
Максимальная скорость ветра	241 км/ч
Материал радома	Непластифицированный ПВХ (uPVC)
Механический наклон	0–15°
Рабочая температура	−40…+60 °C
Крепление на трубу	Ø35–75 мм

Вопросы по модели

На каких частотах работает KADAMM APW4960120VH18?

Рабочий диапазон APW4960120VH18 — 4900–5950 МГц.

Какое усиление у KADAMM APW4960120VH18?

Коэффициент усиления APW4960120VH18 — 17 дБи. Ширина луча по горизонтали — 120°.

Какой разъём у KADAMM APW4960120VH18?

У APW4960120VH18 — 2×RP-SMA. Нужен другой тип разъёма — назовите его в запросе на подбор.

Как крепится KADAMM APW4960120VH18?

Крепление APW4960120VH18: Ø35–75 мм. Габариты 720 × 128 × 56 мм, масса 3,5 кг.

Есть ли документы на KADAMM APW4960120VH18?

Для APW4960120VH18 доступны техническое описание и каталог (блок документов ниже), сертификаты и декларации высылаем по запросу.
